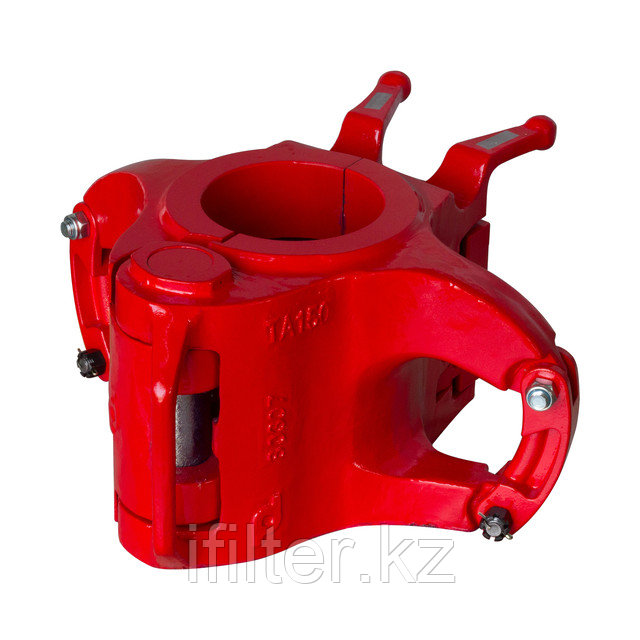

Элеваторы типа TA (DD) для бурильных и насосно-компрессорных труб NU

Элеваторы TA (TA(DD)) — это высокопрочные центральные элеваторы с замковым захватом для бурильных, обсадных и насосно-компрессорных труб по стандарту API.

Они изготавливаются из легированной стали, проходят термообработку и магнитопорошковый контроль.

Диапазон размеров: от 1.05" до 2 7/8", грузоподъемность — 35 тонн.

Назначение и общие характеристики

Элеваторы типа TA (также известные как TA(DD)) представляют собой подъемный инструмент с центральным замком для захвата и удержания труб различного назначения при проведении спуско-подъемных операций в процессе бурения и ремонта нефтяных и газовых скважин.

Основные особенности элеваторов TA-35 NU:

• Изготавливаются из высокопрочной легированной стали
• Проходят специальную термообработку для обеспечения оптимальной пластичности и вязкости материала
• Спроектированы в соответствии со стандартом API Spec 8C и GB/T 19190
• Остаточная деформация не превышает 0,2% при максимальной испытательной нагрузке
• Оснащены системой предохранительного замка, обеспечивающей безопасную эксплуатацию
• Проходят тщательную проверку методом магнитно-порошковой дефектоскопии

Отличие элеваторов NU и EU

• NU (Non-Upset) — для НКТ с невысаженными концами (одинаковый наружный диаметр по всей длине).
• EU (External Upset) — для НКТ с высаженными концами (утолщение на концах для более прочного захвата).

Типы элеваторов TA и области применения

Элеваторы TA выпускаются в различных модификациях в зависимости от типа и размера труб, с которыми они используются:

Элеваторы для бурильных штанг (Drill Collar Elevator)

Предназначены для подъема и спуска утяжеленных бурильных труб (УБТ) различных диаметров. Имеют усиленную конструкцию для работы с тяжелыми нагрузками.

Элеваторы для бурильных труб (Drill Pipes Elevators)

Используются для операций с бурильными трубами стандартных размеров с различными типами соединений (с внутренней высадкой IU, внешней высадкой EU, или комбинированной высадкой IEU).

Элеваторы для насосно-компрессорных труб (Tubing Elevators)

Применяются для работы с насосно-компрессорными трубами (НКТ) как с высаженными концами, так и с невысаженными.

Элеваторы для обсадных труб (Casing Elevators)

Специализированная версия для работы с обсадными колоннами различных диаметров6.

Модельный ряд и грузоподъемность

предлагает следующие модели TA элеваторов с различной грузоподъемностью:

• TA-35: 35 тонн (311 кН)
• TA-65: 65 тонн (578 кН)
• TA-100: 100 тонн (890 кН)
• TA-150: 150 тонн (1334 кН)

Размерный ряд элеваторов TA охватывает диапазон от 1,050" (26,67 мм) до 8 5/8" (219,08 мм), что позволяет подобрать подходящий элеватор для различных типов труб.

Элеватор TA-35 NU (Non-Upset, для НКТ с невысаженными концами)

Элеватор TA-65 NU (Non-Upset, для НКТ с невысаженными концами)

TA-100 NU (Non-Upset, для НКТ с невысаженными концами)

TA-150 NU (Non-Upset, для труб с невысаженными концами)
