Классификация фитингов для гидравлических соединений
Фитинги – это соединительные элементы трубопроводов, предназначенные для соединения отдельных участков труб, изменения направления трубопровода, а также для присоединения к трубопроводу различной арматуры и оборудования.
Классификация фитингов:
1. По типу резьбы:
| Тип резьбы |
Описание |
Стандарт |
| BSP |
Британский стандарт трубной резьбы |
Британский |
| DKO |
|
Немецкий |
| ORFS |
Американский стандарт с торцевым уплотнением |
Американский |
| JIC |
Американский стандарт с конической резьбой под углом 74 градуса |
Американский |
| DKI |
|
|
| JIS |
Японский стандарт |
Японский |
| Метрическая |
|
|
2. По типу соединения:
| Тип соединения |
Описание |
| Резьбовые |
Соединение осуществляется при помощи резьбы |
| Фланцевые |
Соединение осуществляется при помощи фланцев |
| Штекерные |
Соединение осуществляется при помощи штекера и розетки |
| Сварные |
Соединение осуществляется при помощи сварки |
3. По назначению:
| Назначение |
Описание |
| Угловые |
Для изменения направления трубопровода |
| Прямые |
Для соединения прямых участков трубопровода |
| Тройники |
Для разветвления трубопровода |
| Кресты |
Для соединения четырех трубопроводов |
| Переходники |
Для соединения труб разного диаметра |
4. По материалу:
| Материал |
| Стальные |
| Латунные |
| Нержавеющие |
| Пластиковые |
5. По конструкции:
| Конструкция |
Описание |
| Разъемные |
Позволяют многократно соединять и разъединять трубопровод |
| Неразъемные |
Требуют специальных инструментов для разъединения |
Таблица классификации фитингов и изображениями для подбора соединений:
| Тип резьбы |
Стандарт |
Резьба |
Диаметры рукавов |
Виды фитингов |
|
|

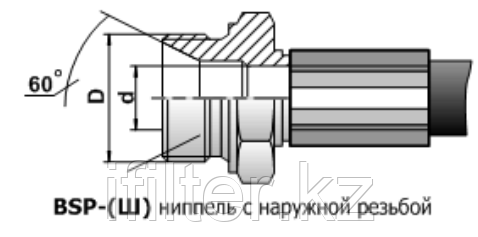

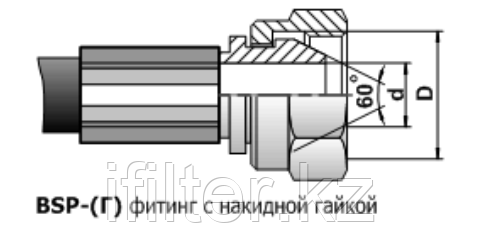

| BSP (British Standard Pipe) |
Британский |
Трубная цилиндрическая от 1/4”- 2”1 |
от 8 до 50 мм |
прямой 0°, угловой 45°, 90° |
 |
 |

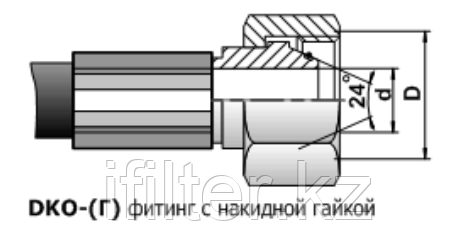

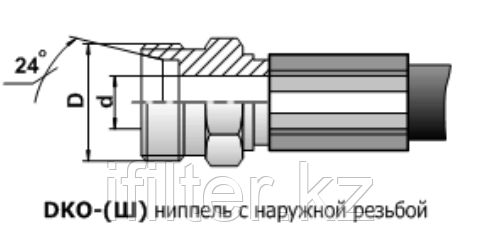

| DKO (Немецкий стандарт) |
Немецкий |
Метрическая от М12х1,5 до М52х2 (конусный угол 24°) |
от 6 до 38 мм |
прямой 0°, угловой 45°, 90° |
 |
 |

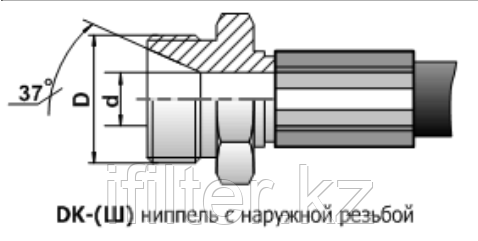

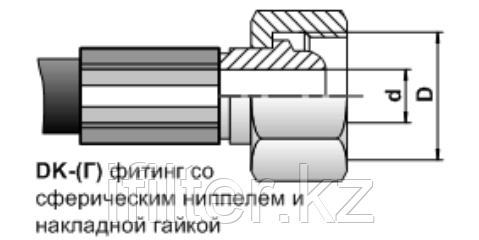

| DK (Российский стандарт) |
Российский |
Метрическая от М16х1,5 до М52х2 |
от 8 до 32 мм |
прямой 0°, угловой 45°, 90° |
 |
 |

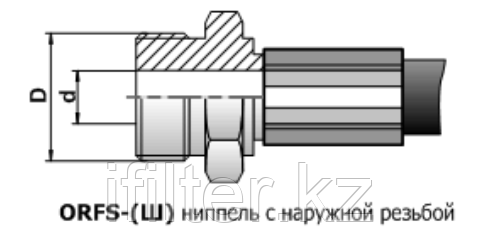

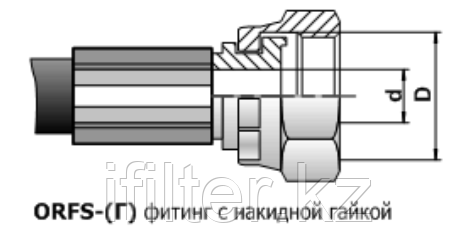

| ORFS (O-Ring Face Seal) |
Американский |
Метрическая от М12х1,5 до М52х2 (конусный угол 24°) |
от 6 до 50 мм |
прямой 0°, угловой 45°, 90° |
 |
 |

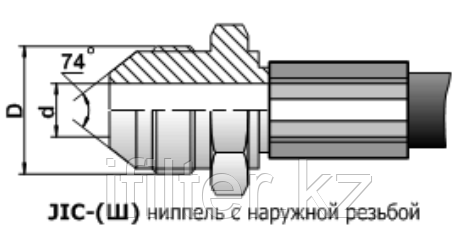

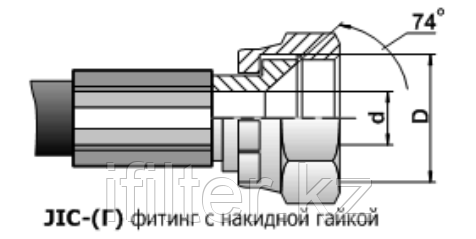

| JIC (Joint Industry Council) |
Американский |
7дюймовая от ¼”- 2” |
от 6 до 50 мм |
прямой 0° |
 |
 |

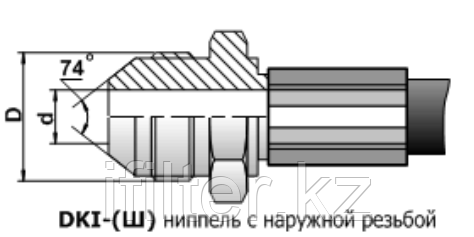

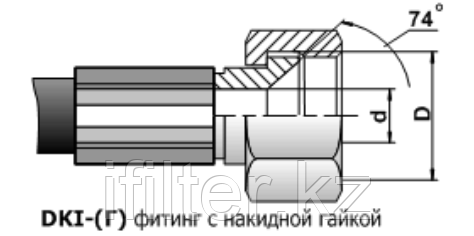

| DKI |
|
Метрическая от М16х1,5 до М52х2 |
от 6 до 32 мм |
прямой 0° |
 |
 |

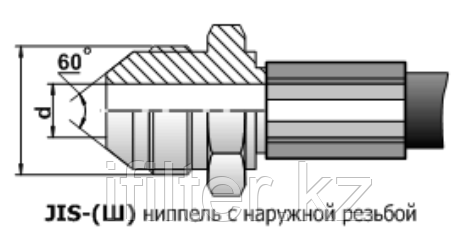

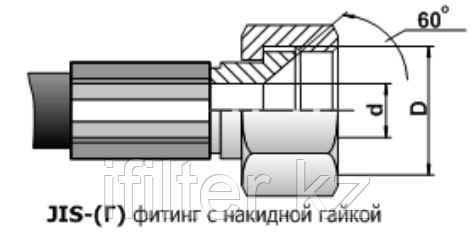

| JIS (Japanese Industrial Standard) |
Японский |
Дюймовая от 7/16”-20 до 2 ¼”-12 |
от 6 до 50 мм |
прямой 0°, угловой 45°, 90° |
 |
 |

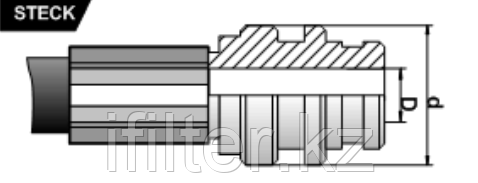

| Steck |
|
Тип соединения: штекерное с уплотнительным кольцом, и зажимным замком |
от 6 до 50 мм |
прямой 0° |
 |
|

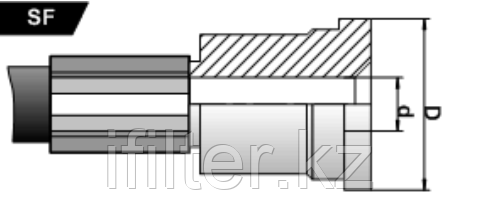

| SF |
|
Тип соединения: фланцевое |
от 12 до 50 мм |
прямой 0°, угловой 45°, 90° |
 |
|

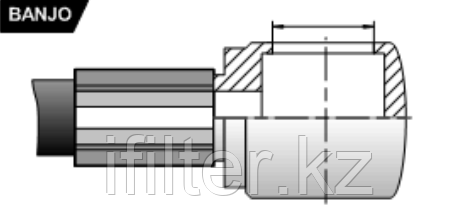

| Banjo |
|
Тип соединения: резьбовое с поперечной расточкой |
от 6 до 16 мм |
прямой 0°, угловой 45°, 90° |
 |
|
