Установщик двухконусного уплотнения конечной передачи (Final Drive Duo-Cone Seal Installer)

Установщик двухконусного уплотнения конечной передачи (Final Drive Duo-Cone Seal Installer) 1U-5933

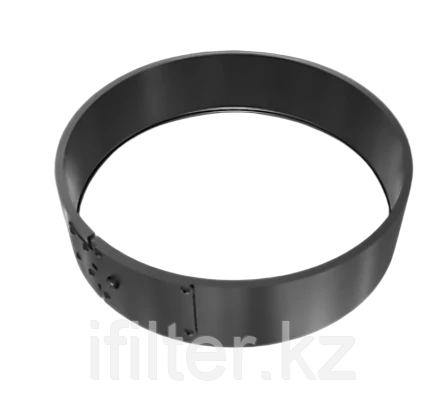

Инструмент для установки уплотнений Duo-Cone с каталожным номером 1U-5933 имеет официальное наименование "Final Drive Duo Cone Seal Installer" (Установщик двухконусного уплотнения конечной передачи). Он разработан специально для обеспечения плотной, точной и надежной посадки уплотнений Duo-Cone™ в узлах бортовых (конечных) передач техники Caterpillar. Правильная установка с помощью данного инструмента предотвращает утечки трансмиссионного масла и попадание абразивных частиц и влаги внутрь редуктора, что критически важно для его долговечной и безотказной работы. Инструмент сконструирован таким образом, чтобы прикладывать необходимое и равномерно распределенное давление и усилие для корректной установки уплотнений, формируя надежный барьер от внешних загрязняющих элементов.

Общая информация об уплотнениях Duo-Cone

Уплотнения Duo-Cone являются ключевыми компонентами техники Caterpillar и часто называются "необслуживаемыми уплотнениями" (Maintenance Free Seals). Они также известны как:

• Face to Face Seals (уплотнения "лицом к лицу")
• Toric Seals (торические уплотнения)
• Mechanical Face Seals (механические лицевые уплотнения)
• Heavy Duty Seals (усиленные уплотнения)

Для правильной установки уплотнений Duo-Cone необходимо точно следовать процедуре установки, используя соответствующие инструменты, такие как описанные выше установщики. Это критически важно для обеспечения долговечности и правильной работы уплотнительных систем в тяжелых условиях эксплуатации.

Данный инструмент обеспечивает:

• Предотвращение утечек в механизмах конечных приводов
• Поддержание эффективной работы систем
• Точную установку уплотнений согласно техническим требованиям

Основная область применения инструмента 1U-5933 – это облегчение правильного размещения и посадки уплотнений Duo-Cone™ в корпусных деталях бортовых передач. Несмотря на детальное описание самого инструмента, конкретные модели техники Caterpillar, с которыми он совместим, на общедоступных страницах портала Parts.Cat.com не перечисляются. Для точного определения совместимости с конкретной машиной или узлом необходимо обращаться к системе Caterpillar Service Information System (SIS) или к каталогам запасных частей для соответствующей модели. Важно понимать, что установочные инструменты, как правило, подбираются под определенную "группу уплотнений" (Seal Group), которая характеризуется своими размерами и конструктивными особенностями.

Инструмент используется в нескольких моделях техники Caterpillar, включая карьерные грузовики и тракторы4. Важно отметить, что для уплотнения модели 9W-6644, которое используется в колесных погрузчиках 992C (серийные номера от 49Z500 и выше), требуется именно этот установщик.

Технические характеристики 140-7642:

• Внутренний диаметр (Inner Diameter): 13.274 дюйма (что эквивалентно приблизительно 337.16 мм).
• Вес (Weight): 2.438 фунта (приблизительно 1.106 кг).
• Материал (Material): Полиуретановый пластик, смешанный пластик (Polyurethane Plastic, Mixed Plastic Plastic). Выбор этих материалов обусловлен необходимостью предотвращения повреждения как металлических, так и эластомерных частей уплотнения.
• Угол рампы уплотнения (Seal ramp angle): Инструмент обеспечивает угол рампы в 15 градусов. Этот параметр важен для правильного сжатия эластомерного кольца и обеспечения необходимого контактного давления между металлическими кольцами уплотнения.
• Функциональная особенность: Конструкция инструмента предотвращает перекатывание или скручивание торического (эластомерного) уплотнения во время монтажа, что значительно ускоряет и упрощает процесс установки.

Инструмент 1U-5933 используется для установки следующих связанных деталей уплотнения:

• 9G-5321: Металлическое уплотнительное кольцо Duo-Cone™ с наружным диаметром 346.46 мм. Данное уплотнение (9G-5321) находит применение в широком спектре техники Caterpillar, включая колесные погрузчики (например, 980C, 980F, 988G, 988H), карьерные самосвалы (777D, 777F), автогрейдеры (24H), колесные бульдозеры (834G, 834H), а также в различных двигателях (3406, 3412E, C18, C32 и др.). Оно обычно устанавливается в бортовых редукторах, редукторах ходовой части и гидромоторах.
• 6D-0692: Эластомерное О-образное кольцо (торическое уплотнение), сопрягаемое с металлическим кольцом 9G-5321. Его внутренний диаметр составляет 367.89 мм.
• 1U-6437: Эта деталь также указана как связанная с инструментом 1U-5933. При этом, сторонний поставщик Freedom Racing идентифицирует 1U-6437 как "CAT Duo Cone Seal Installer Tool", предназначенный для бортовых редукторов гусеничных тракторов модели D8N. Это может означать, что 1U-6437 является либо альтернативным установщиком для схожих по размеру уплотнений, либо частью более крупного комплекта инструментов, либо инструментом для уплотнения другого, но связанного размера.

Сводные характеристики инструмента 1U-5933

Связанные детали для инструмента 1U-5933 (уплотнения, устанавливаемые с его помощью)
