Типы фитингов для промышленных шлангов

Фитинги для промышленных шлангов - это соединительные элементы, используемые для соединения промышленных шлангов друг с другом, с различными устройствами и оборудованием. Они обеспечивают герметичное и надежное соединение, предотвращая утечки и повреждения промышленных шлангов.

Кулачковые соединения - камлоки (Cam and Groove)

Муфты и переходники Cam and Groove используются для соединения промышленных шлангов друг с другом или с трубопроводом для передачи жидкостей или сухих сыпучих продуктов. Кулачковые соединения доступны как с фиксацией, так и без нее.

Ограничения:

Необходимо правильно выбрать материал корпуса, рычага и прокладки, совместимый с материалом, который будет передаваться через соединение. Хвостовики по старому стандарту MIL-C-27487 с крупными зубцами не предназначены для крепления с помощью гильзы. Если сборка должна быть обжата или опрессована, рекомендуется использовать хвостовик, специально предназначенный для обжима или опрессовки. Для максимального удержания соединения необходимо использовать фиксирующий хомут.

Фитинги Cam and Groove взаимозаменяемы между производителями, за исключением 1/2 дюйма (12,7 мм), 5 дюймов (127 мм) или 8 дюймов (203,2 мм), которые могут быть невзаимозаменяемыми.

Предупреждения:

Муфты Cam and Groove никогда не должны использоваться для пара. При необходимости замены кулачковых рычагов используйте только оригинальные рычаги производителя.

Универсальное соединение Universal Coupling (Chicago, Claw, Crowsfoot)

Этот фитинг предназначен для подачи воздуха и воды и обеспечивает быстрое соединение между двумя отрезками промышленных шлангов; или отрезком промышленного шланга и впускным или выпускным отверстием NPT с наружной или внутренней резьбой. В размерах от 1/4 дюйма (6,35 мм) до 1 дюйма (25,4 мм) все головки одинаковы и взаимозаменяемы независимо от размера хвостовика промышленного шланга или резьбы NPT. Соединения выполняются путем соединения двух головок и поворота на четверть оборота. Фиксирующий штифт помещается в отверстия для обеспечения безопасного соединения.

Ограничения:

Максимальное давление для универсальных фитингов составляет 110 фунтов на квадратный дюйм (758,45 кПа).

Предупреждения:

В соединениях всегда должны быть установлены предохранительные штифты, зажимы или проволока. Универсальный фитинг никогда не должен использоваться для пара.

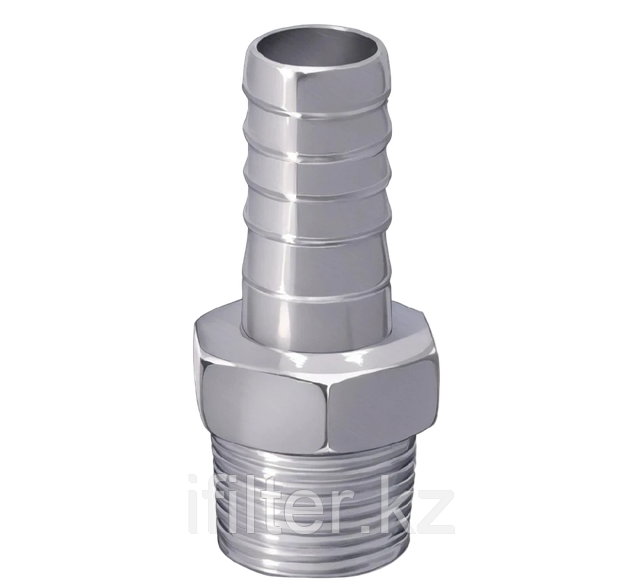

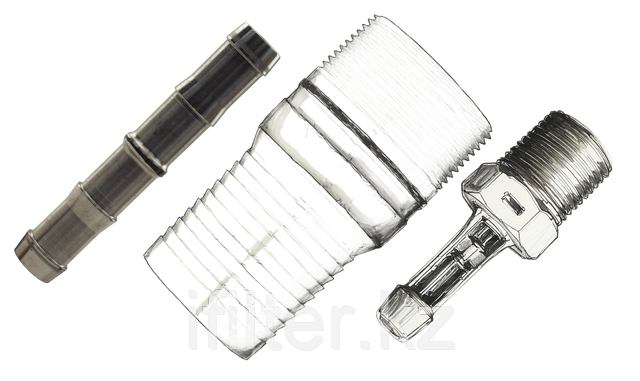

Короткохвостовые фитинги (Short Shank Machined Fittings)

Общие сведения:

Перекачка жидкости, всасывание и нагнетание при низком давлении. Варианты фитингов включают латунные вставки, соединители с зазубринами, ниппели с одной выпуклостью и вставки с зазубринами малого диаметра из других металлических материалов.

Ограничения:

1. Номинальное давление применяется только к нетоксичным и негорючим жидкостям; необходимо соблюдать осторожность при работе с опасными или летучими жидкостями.
2. Необычные концы, отличные от резьбовых деталей NPT, также могут влиять на номинальное давление, проконсультируйтесь с производителями этих соединений и/или аксессуаров относительно номинального давления.
3. Следующие таблицы давления относятся к фитингам, наружный диаметр зубцов которых на 1/16 дюйма (1,59 мм) больше номинального размера промышленного шланга с допуском ±1/32 дюйма (0,79 мм). Минимальная длина хвостовика указана в таблице. Детали должны иметь несколько зубцов.
4. Таблицы давления также относятся к фитингам с одной большой выпуклостью; выпуклость на 3/32 дюйма (2,38 мм) больше номинального размера промышленного шланга с допуском ±1/32 дюйма (0,79 мм). Диаметр зоны за выпуклостью должен соответствовать номинальному размеру промышленного шланга ±1/32 дюйма (0,79 мм) и должен быть достаточно широким, чтобы вместить ленточный хомут шириной не менее 3/4 дюйма (19 мм).
5. Материалы, используемые при изготовлении этих фитингов, должны быть трубными или из другой цельной заготовки. Используемые трубы должны быть предназначены для работы под давлением, проходить гидростатические испытания и иметь сертификат. Рекомендуемые материалы труб включают: стальные трубы по ASTM A53 или лучше, трубы из нержавеющей стали по ASTM A312 или лучше, латунные трубы по ASTM B43 или лучше и алюминиевые трубы по ASTM B243 или лучше.

Таблица размеров:

Среднехвостовые фитинги (Medium Shank Machined Fittings)

Общие сведения:

Перекачка жидкости, всасывание и нагнетание при низком давлении. Варианты фитингов включают: комбинированные ниппели, ниппели с двумя выпуклостями (пазами), муфты, отогнутые ниппели и стиль Bowes & Thor.

Ограничения:

1. Номинальное давление применяется только к нетоксичным и негорючим жидкостям; необходимо соблюдать осторожность при работе с опасными или летучими жидкостями.
2. Необычные концы, отличные от резьбовых деталей NPT, также могут влиять на номинальное давление, проконсультируйтесь с производителями этих соединений и/или аксессуаров относительно номинального давления.
3. Таблицы давления относятся к фитингам, наружный диаметр зубцов которых на 1/32 дюйма (0,79 мм) больше номинального размера промышленного шланга с допуском ±1/32 дюйма (0,79 мм). Радиус кончиков зубцов не должен превышать 0,015 дюйма (0,38 мм). Все хвостовики должны быть обработаны с несколькими зубцами или пазами. Минимальная длина хвостовика и глубина зубцов указаны в таблице.
4. Таблицы давления также относятся к фитингам с как минимум 2 большими выпуклостями, каждая из которых на 3/32 дюйма (2,38 мм) больше номинального размера промышленного шланга с допуском ±1/32 дюйма (0,79 мм). Диаметр зон между большими выпуклостями должен соответствовать номинальному размеру промышленного шланга ±1/32 дюйма (0,79 мм) и должен быть достаточно широким, чтобы вместить ленточный хомут шириной не менее 3/4 дюйма (19 мм).
5. Материалы, используемые при изготовлении этих фитингов, должны быть трубными или из другой цельной заготовки. Используемые трубы должны быть предназначены для работы под давлением, проходить гидростатические испытания и иметь сертификат. Рекомендуемые материалы труб включают: стальные трубы по ASTM A53 или лучше, трубы из нержавеющей стали по ASTM A312 или лучше, латунные трубы по ASTM B43 или лучше и алюминиевые трубы по ASTM B243 или лучше.

Таблица размеров:

Длиннохвостовые фитинги (Long Shank Machined Fittings)

Общие сведения:

Перекачка жидкости, всасывание и нагнетание при низком давлении. Варианты фитингов включают: комбинированные ниппели с длинным хвостовиком и муфты с длинным хвостовиком.

Ограничения:

1. Номинальное давление применяется только к нетоксичным и негорючим жидкостям; необходимо соблюдать осторожность при работе с опасными или летучими жидкостями.
2.  Необычные концы, отличные от резьбовых деталей NPT, также могут влиять на номинальное давление, проконсультируйтесь с производителями этих соединений и/или аксессуаров относительно номинального давления.
3.  Следующие таблицы давления относятся к фитингам, наружный диаметр зубцов которых на 1/32 дюйма (0,79 мм) больше номинального размера шланга с допуском ±1/32 дюйма (0,79 мм). Радиус кончиков зубцов не должен превышать 0,015 дюйма (0,38 мм). Все хвостовики должны быть обработаны с несколькими зубцами. Минимальная длина хвостовика и глубина зубцов указаны в таблице.
4.  Материалы, используемые при изготовлении этих фитингов, должны быть трубными или из другой цельной заготовки. Используемые трубы должны быть предназначены для работы под давлением, проходить гидростатические испытания и иметь сертификат. Рекомендуемые материалы труб включают: стальные трубы по ASTM A53 или лучше, трубы из нержавеющей стали по ASTM A312 или лучше, латунные трубы по ASTM B43 или лучше и алюминиевые трубы по ASTM B243 или лучше.

Литые фитинги (Cast Shank Fittings)

Общие сведения:

Перекачка жидкости, всасывание и нагнетание при низком давлении. Варианты фитингов включают: муфты с хвостовиком, всасывающие муфты, муфты с штифтовым креплением, муфты для садовых шлангов и другие фитинги с хвостовиком, не соответствующие конкретным требованиям других категорий. Эта категория не включает фитинги Cam and Groove, фитинги с коническим соединением или универсальные фитинги.

Ограничения:

1. Номинальное давление применяется только к нетоксичным и негорючим жидкостям; необходимо соблюдать осторожность при работе с опасными или летучими жидкостями.
2.  Необычные концы, отличные от резьбовых деталей NPT, NPSM или NPSH, также могут влиять на номинальное давление, проконсультируйтесь с производителями этих соединений и/или аксессуаров относительно номинального давления. Этот раздел также может применяться к муфтам или другим фитингам с хвостовиком, не соответствующим критериям для фитингов с механически обработанным хвостовиком, как указано в этом документе.
3.  Следующие таблицы давления относятся к фитингам, наружный диаметр зубцов которых на 1/16 дюйма (1,59 мм) больше номинального размера шланга с допуском ±1/16 дюйма (1,59 мм). Минимальная длина хвостовика указана в таблице. Детали должны иметь несколько зубцов.

Таблица размеров:

Фитинги с замковым соединением с обжимным хвостовиком (Interlocking Swaged Stem)

Общие сведения:

Обжимная муфта, обеспечивающая соединение между муфтой и шлангом, позволяющее создавать сборки с более высоким давлением. Эти фитинги включают в себя замковый хомут, специально разработанный для использования с гильзой.

Ограничение:

Для присоединения фитингов к шлангу необходимо специальное обжимное оборудование.

Фитинги с коническим соединением (Ground Joint Fittings)

Общие сведения:

Высокое давление воздуха, воды; пар; другие применения с высоким давлением и повышенной температурой. Варианты фитингов включают: конические соединения с коническим седлом и уплотнительной шайбой, замковые ниппели с наружной резьбой и замковые муфты для шлангов.

Ограничения:

1. Конические соединения, ковкие или пластичные замковые ниппели с наружной резьбой не должны использоваться для токсичных жидкостей или горючих газов.
2. Стальные замковые ниппели с наружной резьбой ограничены температурой +775°F (+412,8°C). Ковкие или пластичные конические соединения или замковые ниппели с наружной резьбой ограничены давлением 350 фунтов на квадратный дюйм (2413 кПа) и температурой +450°F (+232,2°C).
3. Стальные или пластичные конические соединения или замковые ниппели с наружной резьбой ограничены температурой 400°F (204,4°C) для легковоспламеняющихся или горючих жидкостей. Ковкие конические соединения или замковые ниппели с наружной резьбой могут не подходить для легковоспламеняющихся или горючих жидкостей.
4. Рекомендуется дальнейшая консультация по коду.

1. Стальные конические соединения или замковые ниппели с наружной резьбой не подходят.
2.  Ковкие или пластичные конические соединения или замковые ниппели с наружной резьбой ограничены температурным диапазоном от -20°F (-8,9°C) до +650°F (+343°C).
3.  Ковкие конические соединения или замковые ниппели с наружной резьбой не подходят для тяжелых циклических условий.
4.  Ковкие конические соединения или замковые ниппели с наружной резьбой не подходят для работы с горючими жидкостями при температуре выше +300°F (+148,9°C) или давлении 400 фунтов на квадратный дюйм (2758 кПа).
5.  Конические соединения или замковые ниппели с наружной резьбой не подходят для работы с жидкостями категории K. Работа с жидкостями категории K определяется владельцем трубопроводной системы как высокое давление, обычно выше 2500 фунтов на квадратный дюйм (17237 кПа).
6.  Рекомендуется дальнейшая консультация по коду.

1. Могут использоваться хомуты, отличные от замкового типа; однако диаграммы номинального давления и температуры не будут применяться. Как правило, использование незамковых хомутов приводит к аналогичным номинальным давлениям, что и другие аналогичные фитинги с хвостовиком.
2.  Использование конических соединений или замковых ниппелей с наружной резьбой неизвестного или не отслеживаемого происхождения не рекомендуется для критических применений, таких как токсичные, легковоспламеняющиеся, горючие жидкости или циклические условия, связанные с температурой или давлением.
3.  В следующей таблице приведены минимальные длины хвостовиков конических соединений или замковых ниппелей с наружной резьбой, на которых основаны таблицы номинального давления сборки. В этой таблице также указано рабочее давление конического соединения или замкового ниппеля с наружной резьбой в диапазоне температур от -20°F (-28,9°C) до +450°F (+232°C). Применимые материалы изготовления для этих таблиц: стальная заготовка, отливки из ковкого чугуна по ASTM A395 или отливки из ковкого чугуна по ASTM A47. Использование материалов, которые не могут быть сертифицированы в соответствии с этими требованиями, исключает использование номинальных давлений.

Таблица размеров:

Фитинги для пескоструйной обработки (Sandblast)

Общие сведения:

Предназначены для использования на шлангах для пескоструйной обработки.

Ограничения:

Поскольку эти фитинги крепятся к внешней стороне шланга, они должны использоваться только со шлангами для пескоструйной обработки.

Необходимо соблюдать особую осторожность, чтобы винты не проникали в трубку шланга.

Предупреждения:

Эти фитинги предназначены только для использования со шлангами для пескоструйной обработки.
