Сапуны (воздушные фильтры) HYDAC: Технический обзор и руководство по выбору для Казахстана

Сапуны, или воздушные фильтры, являются неотъемлемым компонентом любой гидравлической или смазочной системы. Их основная задача — обеспечение беспрепятственного поступления и выхода воздуха из бака при изменении уровня рабочей жидкости, одновременно защищая систему от попадания твердых частиц и влаги из атмосферы. Использование высококачественного сапуна значительно продлевает срок службы оборудования и рабочей жидкости, снижая эксплуатационные расходы. Как гласит эмпирическое правило, удалить частицу из системы стоит в 10 раз дороже, чем предотвратить ее попадание.

В этом обзоре мы детально рассмотрим линейку сапунов от ведущего немецкого производителя HYDAC, их технические характеристики и поможем сделать правильный выбор для ваших задач в условиях Казахстана.

Почему так важно использовать качественные воздушные фильтры (сапуны)?

При работе гидравлической системы уровень масла в баке постоянно меняется, что заставляет бак "дышать". Без сапуна вместе с воздухом внутрь попадают пыль, грязь и влага. Проникновение воды в бак является распространенной проблемой, которая приводит к серьезным последствиям:

• Ускоренная деградация присадок в масле из-за гидролиза.
• Быстрое старение масла и потеря им требуемых характеристик.
• Повышенное окисление базовой жидкости.
• Повреждение компонентов системы из-за коррозии и водородного охрупчивания.
• Простои оборудования и дорогостоящий ремонт.

Сапуны HYDAC эффективно решают эти проблемы, обеспечивая высокую степень фильтрации и осушения поступающего воздуха.

Виды сапунов HYDAC: Обзор серий

HYDAC предлагает широкий ассортимент воздушных фильтров, которые можно разделить на две основные категории: стандартные и осушители.

Стандартные сапуны (серии BF, ELF, BL)

Это классические воздушные фильтры, предназначенные для защиты системы от твердых частиц. Они идеально подходят для большинства стандартных промышленных применений.

• Материалы: Корпуса изготавливаются из прочного полиамида или стали с эпоксидным покрытием для защиты от коррозии.
• Фильтрующий элемент: В основном используется фильтровальная бумага, пропитанная фенольной смолой, что обеспечивает устойчивость к влаге.
• Степень фильтрации: Доступны варианты с тонкостью фильтрации 3 или 10 микрон. HYDAC рекомендует выбирать сапун с фильтрацией, равной или более тонкой, чем у самого тонкого фильтра в вашей системе.

Серия BF (Breather Filter)

Гидравлические сапуны серии BF включают модели от BF3 до BF9, предназначенные для различных условий эксплуатации. Они обеспечивают фильтрацию воздуха от 3 до 10 микрон и могут работать при температурах от -30°C до +100°C.

Сапуны-осушители Desiccant Breather (серии BD, BDE, BLT) – Максимальная защита от влаги

Серия BD (Drymicron)

Drymicron - это серия дыхательных фильтров, использующих трехступенчатую систему фильтрации для максимальной защиты от влаги и твердых частиц. Модели BD100-BD900 обеспечивают эффективную фильтрацию воздуха до 100 скфм.

• Принцип работы: Воздух проходит трехступенчатую очистку: фильтрация твердых частиц (2 микрона), прохождение через слой силикагеля и повторная фильтрация на выходе из осушителя.
• Состав: Осушителем выступает силикагель. Корпус выполнен из ABS-пластика и оргстекла Plexiglas.
• Индикация: Силикагель меняет цвет с золотого на зеленый, сигнализируя о необходимости замены.

Новая серия BDE

Это инновационные сапуны-осушители с уникальной конструкцией для максимальной эффективности. Серия BDE представляет собой инновационные дыхательные фильтры с силикагелем, которые обеспечивают двухступенчатую систему осушения воздуха. Эти воздушные фильтры HYDAC предназначены для защиты гидравлических резервуаров, редукторов и топливных баков от попадания влаги и твердых частиц

• Принцип работы: Главная особенность — наличие двух раздельных камер, в которых используются два разных типа осушителя. Это обеспечивает двухступенчатое удаление влаги и более высокое общее водопоглощение.
• Защитные клапаны: В качестве опции сапуны BDE оснащаются четырьмя клапанами, которые предотвращают насыщение осушителя во время простоя системы. Они также блокируют обратный поток масляного тумана из бака, который может снизить эффективность водопоглощения.
• Индикация: Когда фильтр требует замены, его цвет меняется с темно-красного на светло-оранжевый.
• Материалы: Корпус изготовлен из пластика (PA, PC, POM), а фильтрующий элемент для твердых частиц — из пропитанной фенольной смолой бумаги.

Основные размеры серии BDE:

• BDE 200: для резервуаров объемом до 500 л
• BDE 400: для резервуаров объемом до 1000 л
• BDE 1000: для резервуаров объемом до 2000 л

Техническая инфографика дыхательных фильтров HYDAC BDE серии с основными параметрами.

Технические характеристики и сравнение моделей

Для удобства выбора мы свели ключевые параметры популярных моделей в единую таблицу. Цены в тенге вы можете уточнить у официальных дистрибьюторов HYDAC в Казахстане.

Артикулы для заказа и расшифровка кода (на примере серии BDE)

Правильное формирование артикула (модельного кода) гарантирует заказ именно того продукта, который вам нужен.

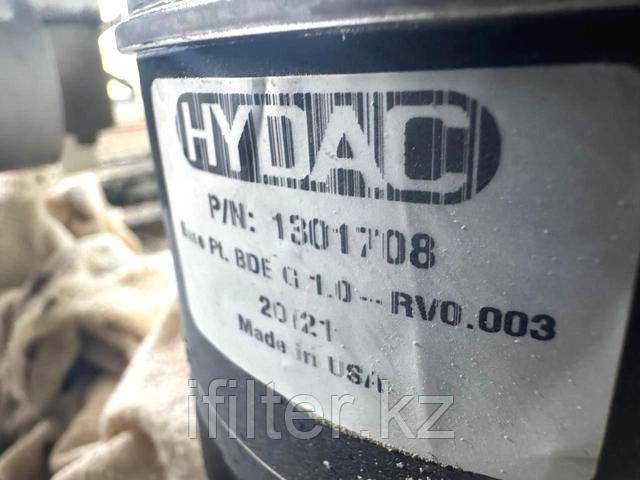

Код для фильтра в сборе: BDE 400 G 2 W 1.X/-RV0.003

• BDE – Тип фильтра.
• 400 – Типоразмер (400 или 1000).
• G – Тип присоединения (G - резьба BSPP, N - NPT, M - метрическая, F - фланец).
• 2 – Тонкость фильтрации (2 µm абсолютная).
• W – Тип индикатора (W - без индикатора, UBM - вакуумный индикатор).
• 1 – Код типа (определяет точный размер резьбы или фланца).
• X – Модификационный номер (всегда поставляется последняя версия).
• -RV0.003 – Дополнительно: опция с защитными клапанами.

Код для сменного картриджа: BDE 400 X 2 W 0.X

• BDE – Тип фильтра.
• 400 – Типоразмер.
• X – Обозначение сменного картриджа.
• 2 – Тонкость фильтрации.
• W – Тип индикатора.
• 0 – Код типа для сменного картриджа.

Технические характеристики и артикулы

Серия BDE - Полные фильтры

Сменные картриджи BDE

Серия BF - Воздушные фильтры

Принцип работы и конструкция

Двухступенчатая система осушения

Отличительной особенностью сапунов-осушителей серии BDE является наличие двух отдельных камер, заполненных различными осушителями. Это обеспечивает:

• Увеличение общей водопоглощающей способности на 15-25%
• Более эффективную защиту от влаги в условиях высокой влажности
• Равномерное распределение воздушного потока

Фильтрация воздуха

Встроенный плиссированный воздушный фильтр обеспечивает:

• Абсолютную фильтрацию воздуха частиц размером более 2 мкм
• Высокую пылеемкость до 26 г
• Длительный срок службы фильтрующего элемента

Силикагель как осушающий материал

Силикагель в дыхательных фильтрах HYDAC характеризуется:

• Химической инертностью и нетоксичностью
• Способностью поглощать до 40% влаги от собственного веса
• Изменением цвета с темно-красного на светло-оранжевый при насыщении

Области применения

Гидравлические системы

Гидравлические сапуны обеспечивают:

• Защиту гидравлических резервуаров от влаги и загрязнений
• Поддержание стабильного давления в системе
• Предотвращение коррозии металлических компонентов

Ветроэнергетика

Для ветроэнергетических установок рекомендуются:

• ≤ 1 МВт: BDE 400 (стандартные условия)
• 1-3 МВт: BDE 1000 (увеличенный срок службы)
• ≥ 3 МВт: 2x BDE 1000 (очень влажный климат)

Промышленное оборудование

Воздушные фильтры HYDAC применяются в:

• Редукторах и трансмиссиях
• Компрессорах и насосах
• Топливных системах
• Трансформаторах

Технические характеристики рабочих условий

Температурный диапазон

Все модели сапунов HYDAC работают в температурном диапазоне:

• Рабочая температура: от -30°C до +100°C
• Температура хранения: от -10°C до +30°C

Рабочее давление

Рабочее давление зависит от модели:

• BDE серия: до 0.04 бар перепад давления
• BF серия: до 0.7 бар (с предохранительным клапаном)
• BD серия: до 12 бар максимальное давление

Совместимость с рабочими жидкостями

Дыхательные фильтры совместимы с:

• Минеральными маслами
• Биологическими маслами
• Дизельным топливом
• Гидравлическими жидкостями по ISO 2943

Когда необходима замена сапуна

Визуальные индикаторы

Основные признаки необходимости замены сапуна:

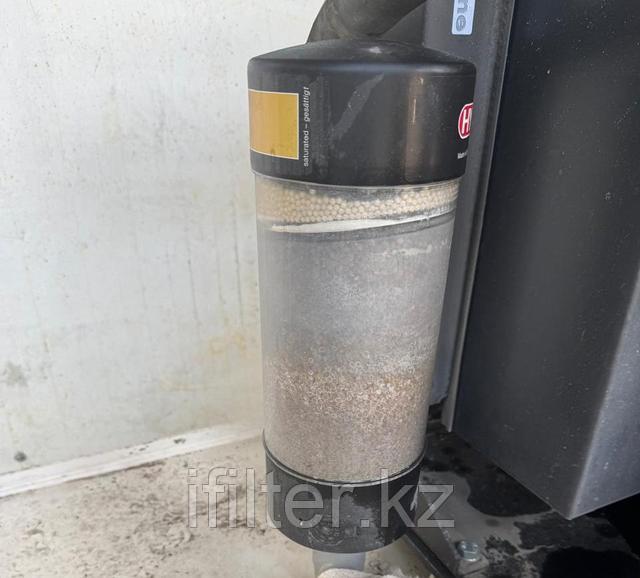

• Изменение цвета силикагеля с темно-красного на светло-оранжевый
• Показания визуального индикатора UBM
• Достижение максимального перепада давления 0.04 бар

Рекомендуемые интервалы

Замена сапуна рекомендуется:

• При визуальном изменении цвета индикатора
• Ежегодно или при каждом техническом обслуживании
• При достижении максимального перепада давления
• В условиях повышенной влажности - каждые 3-6 месяцев

Преимущества использования дыхательных фильтров HYDAC

Экономические выгоды

• Продление срока службы гидравлических жидкостей на 300%
• Снижение частоты замены масла с 6 до 18 месяцев
• Предотвращение дорогостоящих аварийных ремонтов

Технические преимущества

• Улучшение класса чистоты масла на 1-2 порядка
• Предотвращение коррозии и водородного охрупчивания
• Стабилизация вязкости рабочих жидкостей
• Защита от окисления и истощения присадок

Ответы на часто задаваемые вопросы (FAQ)

Вопрос: Из чего состоит осушающий элемент?

В большинстве серий (BD, BDR и др.) используется силикагель. Однако в инновационной серии BDE применяется комбинация из двух разных видов осушителя, расположенных в отдельных камерах для двухступенчатого и более эффективного удаления влаги.

Вопрос: Какие аналоги сапунов-осушителей предлагает HYDAC?

HYDAC предлагает несколько серий осушителей для разных задач:

• Серия BD (Drymicron): Стандартная серия с силикагелем.
• Серия BDE: Высокоэффективная серия с двумя осушителями и опциональными защитными клапанами, идеальна для тяжелых условий, например, в ветроэнергетике.
• Серия BDR (Mobile Drymicron): Для мобильной техники, подверженной вибрациям.
• Серия BDX (Extreme Operating Environment): Для экстремально влажных сред.
• Серия BDZ (Mini Drymicron): Компактная версия для ограниченного пространства.
• Серия BLT: Сапун формата Spin-on со сменным осушающим элементом.

Вопрос: Когда необходимо производить замену сапуна?

• Для стандартных сапунов: Ежегодно или при каждом сервисном обслуживании.
• Для сапунов-осушителей BD: Когда индикатор меняет цвет с золотого на зеленый.
• Для сапунов-осушителей BDE: Когда индикатор надежно меняет цвет с темно-красного на светло-оранжевый.

Вопрос: Можно ли заменить только осушитель, не меняя корпус?

Это зависит от серии:

• В моделях BD (стандартных) чаще всего заменяется весь блок.
• В моделях BDE, BDR, BDX и BLT замене подлежит только сменный картридж, что делает эксплуатацию более экономичной. Засыпать новый осушитель в старый корпус категорически не рекомендуется.

Для получения подробной консультации и приобретения продукции HYDAC обращайтесь к официальным дилерам на территории Республики Казахстан.
