Гидравлические шаровые краны Parker Ermeto: полный обзор конструкций, материалов и спецификаций

Гидравлические шаровые краны Parker Ermeto: полный обзор конструкций, материалов и спецификаций

Шаровые краны Parker — это высококачественные компоненты, разработанные для надежного управления потоками в различных гидравлических и промышленных системах. Благодаря строгому контролю качества материалов и точной инженерии, продукция Parker обеспечивает долговечность и безопасность эксплуатации шаровых кранов Parker, доступных для заказа в Казахстане.

Гидравлические шаровые краны Parker Ermeto

Особенности и Преимущества Шаровых Кранов Parker

  • Высокая надежность: Прочная конструкция и качественные уплотнительные материалы гарантируют долгосрочную и бесперебойную работу.
  • Широкий диапазон рабочих температур и давлений: Краны спроектированы для эффективной работы в различных условиях, включая экстремальные температуры.
  • Разнообразие конфигураций: Доступны 2-ходовые и 3-ходовые модели, а также решения для фланцевых соединений и блочной установки, что обеспечивает гибкость в проектировании систем.
  • Улучшенная герметичность: Применение передовых уплотнительных материалов сводит к минимуму риск утечек.



Технические Характеристики Шаровых Кранов Parker

Шаровые краны Parker производятся из высококачественных материалов, обеспечивающих их долговечность и соответствие строгим стандартам безопасности.



Материалы Конструкции

  • Корпус, соединения, шар и шток. Высококачественная сталь или нержавеющая сталь.
  • Уплотнение шара: POM, PEEK (натуральный или графитонаполненный), PTFE (в том числе армированный стекловолокном).
  • Уплотнение штока и адаптера: NBR, FKM, EPDM, PTFE.

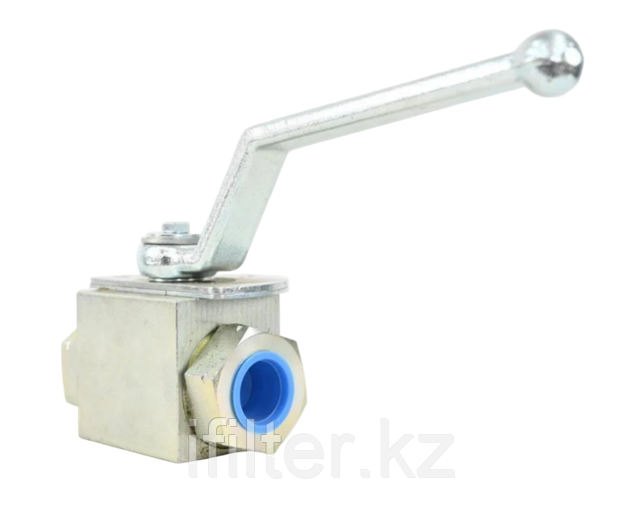

Технические Характеристики Шаровых Кранов Parker

Материалы, уплотнения и температурные диапазоны

Узел Стальные краны CF Нержавеющие краны 71 Диапазон T Снижение PN по T, %*
Корпус, соединители Углеродистая сталь с покрытием Zn Cr(VI)-free AISI 316/1.4571 –10 … +100 °C (сталь) / –30 … +100 °C (нерж.) 0% до +20 °C; 25% при –50 °C (низколег. сталь); 11% при +80 °C (нерж.)
Шар Углеродистая сталь, т/хром Нержавеющая сталь – –
Шток Сталь с гальваникой (CF) или нерж. сталь (71) Нерж. сталь (71) – –
Седло шара POM (Delrin) — стандарт; опции PTFE, PEEK, PEEK G-filled (см. диагр. O38) То же 0 … +100 °C (POM); PEEK/PTFE до +200 °C с сокращением PN по диаграмме см. диагр. O38
Уплотнение штока / соединителей NBR (Perbunan) — стандарт; FKM (Viton) или EPDM по запросу NBR (71) или FKM –20 … +100 °C (NBR); до +150 °C (FKM) 0% до +100 °C; 18% при +100 °C; 38% при +120 °C



Влияние Температуры на Снижение Давления

Рабочее давление шаровых кранов может снижаться в зависимости от рабочей температуры системы. В таблицах ниже приведено процентное снижение давления в зависимости от температуры для различных материалов.



Снижение давления (%) в зависимости от допустимой системной температуры (°C) для материала корпуса
Материал корпуса -60° -50° -40° -30° -20° -10° 0° +20° +80° +100° +120° +130° +150° +200°
Сталь         0%
Низколегированная сталь   25%     0%
Нержавеющая сталь       0%           11%
Дуплекс         0%           20%

График снижения давления для материалов корпуса шаровых кранов по температуре

График снижения давления для материалов корпуса шаровых кранов по температуре

Диаграмма показывает, что нержавеющая сталь начинает терять несущую способность при +80°C (снижение на 11%), в то время как обычная сталь сохраняет полную прочность до +100°C. Низколегированная сталь демонстрирует значительное снижение давления на 25% уже при -50°C.





Снижение давления (%) в зависимости от допустимой системной температуры (°C) для уплотнительного материала шара
Материал уплотнения шара -60° -50° -40° -30° -20° -10° 0° +20° +80° +100° +120° +130° +150° +200°
POM         0%
PEEK натуральный (незаполненный)
PEEK (графитонаполненный)
PTFE

График снижения давления для уплотнительных материалов по температуре

График снижения давления для уплотнительных материалов по температуре





Пример расчета максимального рабочего давления



Для крана KH18LPEEK/FKM71X с температурой применения до 180°C:

  • Номинальное давление (PN): 420 бар.
  • Корпус: 1.4571. Снижение давления для корпуса: 11%.
  • Уплотнение шара: PEEK (графитонаполненный). Максимальное давление для уплотнения шара при 180°C: 95 бар.
  • Уплотнительное кольцо: FKM. Снижение давления для уплотнительного кольца: 0%.
  • Максимальное рабочее давление при 180°C составляет 95 бар, что определяется наименьшим допустимым давлением для компонентов.



Типы Шаровых Кранов Parker

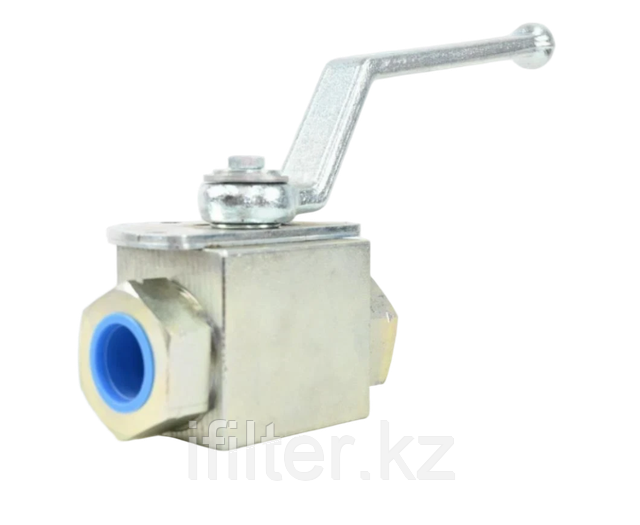

2-ходовые шаровые краны KH со стальным корпусом

2-ходовые шаровые краны KH со стальным корпусом

Предназначены для систем с коническим соединением EO 24. Имеют номинальное давление (PN) до 500 бар.


Технические данные для 2-ходовых шаровых кранов KH (сталь) с коническим соединением EO 24° (легкая серия)
DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) U1 (мм) U2 (мм) S1 (мм) S2 (мм) S3 (мм) S4 (мм) Вес (г/шт) Код заказа PN (бар)
4 67 36.0 9.5 25 54.5 76 53 82 7 19 20 14 195 KH06LCFX 500
6 67 36.0 9.5 25 54.5 76 53 82 7 19 20 17 190 KH08LCFX 500
8 75 45.0 14.5 35 67.5 100 61 90 8 24 30 19 420 KH10LCFX 500
10 75 45.0 14.5 35 67.5 100 61 90 8 24 30 22 410 KH12LCFX 500
13 83 51.0 17.0 40 93.0 113 69 99 10 30 35 27 631 KH15LCFX 500
16 82 50.0 20.0 45 98.0 113 67 99 10 36 45 32 850 KH18LCFX 420
20 99 60.0 24.0 55 120.0 171 84 116 14 41 45 36 1210 KH22LCFX 420
25 108 70.0 26.0 60 125.0 171 93 126 14 50 55 41 1750 KH28LCFX 420
32/25 116 70.0 26.0 60 125.0 171 95 138 14 50 55 50 1820 KH35LDN25CFX 420
32 121 79.0 48.5 94 187.0 228 100 143 17 60 97 50 4888 KH35LCFX 420
40/25 121 70.0 26.0 60 125.0 171 99 144 14 55 55 60 1940 KH42LDN25CFX 420
40 118 77.5 53.5 104 197.0 228 96 141 17 75 107 60 5590 KH42LCFX 420

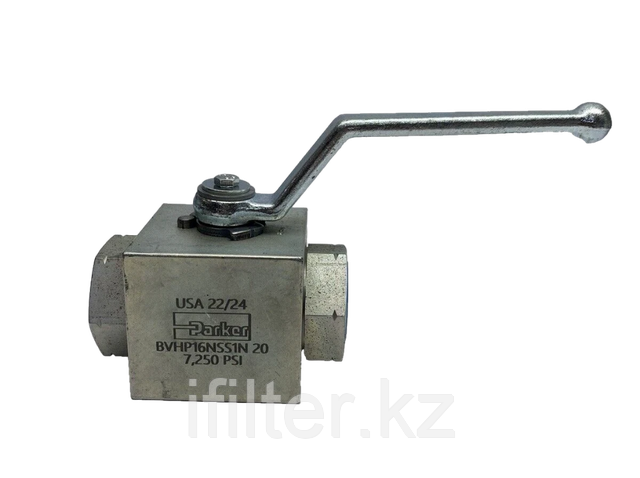

2-ходовые шаровые краны KH из нержавеющей стали

2-ходовые шаровые краны KH из нержавеющей стали

Также предназначены для систем с коническим соединением EO 24° Имеют номинальное давление (PN) до 500 бар.


Технические данные для 2-ходовых шаровых кранов KH (нержавеющая сталь) с коническим соединением EO 24° (легкая серия)
DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) U1 (мм) U2 (мм) S1 (мм) S2 (мм) S3 (мм) S4 (мм) Вес (г/шт) Код заказа PN (бар)
4 73 41.5 13.5 30.0 54 80.0 58.5 88 7 22 30 14 391 KH06L71X 500
6 73 41.5 13.5 30.0 54 80.0 58.5 88 7 22 30 17 392 KH08L71X 500
8 87 53.0 18.0 40.0 82 132.5 73.0 102 8 30 40 19 833 KH10L71X 500
10 87 53.0 18.0 40.0 82 132.5 73.0 102 8 30 40 22 812 KH12L71X 500
12 91 55.0 21.0 45.0 87 132.5 76.5 107 10 32 45 27 1018 KH15L71X 500
12 91 55.0 21.0 45.0 87 132.5 75.5 108 10 32 45 32 1059 KH18L71X 500
20 105 65.0 31.0 65.0 118 190.0 89.5 122 14 46 65 36 2427 KH22L71X 400
25 112 71.0 38.0 75.0 128 190.0 96.5 130 14 50 75 41 3313 KH28L71X 400
32 145 86.0 45.0 93.0 174 320.0 123.5 167 19 70 100 50 6230 KH35L71X 400
40 150 92.0 52.0 104.5 185 320.0 127.5 173 19 80 110 60 7706 KH42L71X 400



2-ходовые шаровые краны KH с внутренней резьбой BSPP (сталь)

2-ходовые шаровые краны KH с внутренней резьбой BSPP (сталь)

Предназначены для использования с трубной резьбой BSPP (ISO 1179-1). Имеют номинальное давление (PN) до 500 бар.


Технические данные для 2-ходовых шаровых кранов KH (сталь) с внутренней резьбой BSPP
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) L7 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
G 1/8 5 69 36 9.5 25.0 54.5 76 12 - 7 19 20 220 KH1/8CFX 500
G 1/4 6 69 36 9.5 25.0 54.5 76 12 - 7 19 20 210 KH1/4CFX 500
G 3/8 10 73 45 14.5 35.0 67.5 100 14 - 8 24 30 430 KH3/8CFX 500
G 1/2 13 82 51 17.0 40.0 93.0 113 15 - 10 30 35 670 KH1/2CFX 500
G 5/8 16 88 50 20.0 45.0 98.0 113 18 - 10 36 45 973 KH5/8CFX 420
G 3/4 20 93 60 24.0 55.0 120.0 171 18 - 14 41 45 1280 KH3/4CFX 420
G1 25 115 70 26.0 60.0 125.0 171 20 - 14 50 55 1982 KH1CFX 420
G 1 1/4 32 110 80 48.5 94.0 187.0 228 22 55 17 60 97 4888 KH11/4CFX 420
G 1 1/4 32/25 134 70 26.0 60.0 125.0 171 22 - 14 50 55 2066 KH11/4DN25CFX 420
G 1 1/2 40 114 82 53.5 104.0 197.0 228 24 57 17 75 107 6330 KH11/2CFX 420
G 1 1/2 40/25 139 70 26.0 60.0 125.0 171 24 - 14 55 55 2200 KH11/2DN25CFX 420
G2 50 133 100 61.5 119.5 211.5 306 26 65 17 85 123 9220 KH2CFX 420

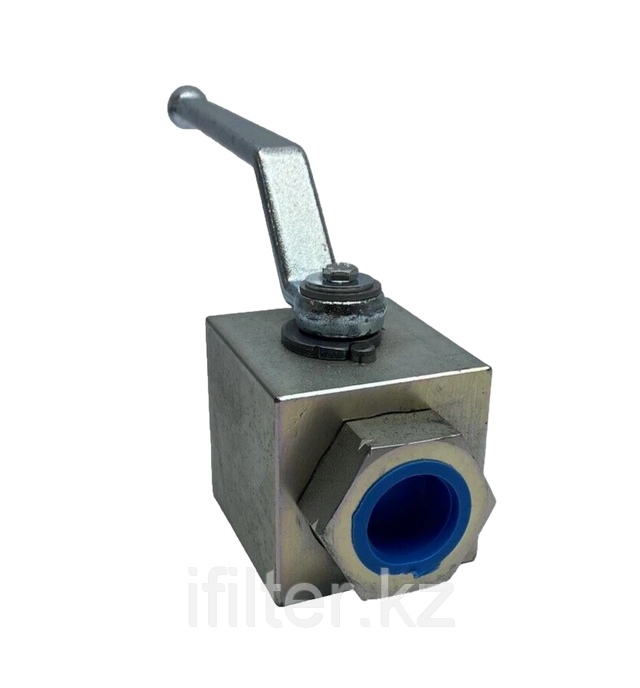

2-ходовые шаровые краны KH с внутренней резьбой BSPP (нержавеющая сталь)

2-ходовые шаровые краны KH с внутренней резьбой BSPP (нержавеющая сталь)

Предназначены для использования с трубной резьбой BSPP (ISO 1179-1). Имеют номинальное давление (PN) до 500 бар.


Технические данные для 2-ходовых шаровых кранов KH (нержавеющая сталь) с внутренней резьбой BSPP
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
G 1/8 4 69 41.5 13.5 30.0 54 80.0 11.0 7 22 30 420 KH1/871X 500
G 1/4 6 75 41.5 13.5 30.0 54 80.0 14.0 7 22 30 427 KH1/471X 500
G 3/8 10 86 53.0 18.0 40.0 82 132.5 14.0 8 30 40 902 KH3/871X 500
G 1/2 12 92 55.0 21.0 45.0 87 132.5 16.0 10 32 45 1100 KH1/271X 500
G 3/4 20 111 65.0 31.0 65.0 118 190.0 18.0 14 46 65 2699 KH3/471X 400
G1 25 122 71.0 38.0 75.0 128 190.0 20.0 14 50 75 3620 KH171X 400
G 1 1/4 32 110 86.0 45.0 93.0 174 320.0 24.0 19 70 100 5688 KH11/471X 400
G 1 1/2 40 120 92.0 52.0 104.5 185 320.0 26.0 19 80 110 7379 KH11/271X 400
G2 50 140 97.0 59.5 119.5 201 320.0 27.5 19 95 125 10086 KH271X 400



2-ходовые шаровые краны KH с внутренней резьбой NPT (сталь)

2-ходовые шаровые краны KH с внутренней резьбой NPT (сталь)

Применяются с трубной резьбой NPT (SAE 476)[cite: 975]. Имеют номинальное давление (PN) до 500 бар.


Технические данные для 2-ходовых шаровых кранов KH (сталь) с внутренней резьбой NPT
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) L7 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
1/8-27 NPT 5 69 36 9.5 25.0 55.0 76 7.0 - 7 19 20 225 KH1/8NPTCFX 500
1/4-18 NPT 6 69 36 9.5 25.0 55.0 76 11.0 - 7 19 20 210 KH1/4NPTCFX 500
3/8-18 NPT 10 73 45 14.5 35.0 68.0 100 11.5 - 8 24 30 430 KH3/8NPTCFX 500
1/2-14 NPT 13 82 51 17.0 40.0 93.0 113 15.0 - 10 30 35 670 KH1/2NPTCFX 500
3/4-14 NPT 20 93 60 24.0 55.0 120.0 171 16.0 - 14 41 45 1300 KH3/4NPTCFX 420
1-11.5 NPT 25 115 70 26.0 60.0 125.0 171 19.0 - 14 50 55 2000 KH1NPTCFX 420
1 1/4-11.5 NPT 32 110 80 48.5 94.0 187.0 228 19.5 55 17 60 97 4888 KH11/4NPTCFX 420
1 1/2-11.5 NPT 40 114 82 53.5 104.0 197.0 228 19.5 57 17 75 107 5590 KH11/2NPTCFX 420
2-11.5 NPT 50 133 100 61.5 119.5 211.5 306 22.0 65 17 85 123 9220 KH2NPTCFX 420



2-ходовые шаровые краны KH с внутренней резьбой NPT (нержавеющая сталь)

2-ходовые шаровые краны KH с внутренней резьбой NPT (нержавеющая сталь)

Применяются с трубной резьбой NPT (SAE 476). Имеют номинальное давление (PN) до 500 бар.


Технические данные для 2-ходовых шаровых кранов KH (нержавеющая сталь) с внутренней резьбой NPT
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
1/8-27 NPT 4 82 41.5 13.5 30.0 54 80.0 8.0 7 22 30 431 KH1/8NPT71X 500
1/4-18 NPT 6 82 41.5 13.5 30.0 54 80.0 11.5 7 22 30 436 KH1/4NPT71X 500
3/8-18 NPT 10 95 53.0 18.0 40.0 82 132.5 11.5 8 30 40 956 KH3/8NPT71X 500
1/2-14 NPT 12 108 55.0 21.0 45.0 87 132.5 15.0 10 32 45 1204 KH1/2NPT71X 500
3/4-14 NPT 20 111 65.0 31.0 65.0 118 190.0 16.0 14 46 65 2723 KH3/4NPT71X 400
1-11.5 NPT 25 122 71.0 38.0 75.0 128 190.0 20.0 14 50 75 3646 KH1NPT71X 400
1 1/4-11.5 NPT 32 110 86.0 45.0 93.0 174 320.0 19.5 19 70 100 5887 KH11/4NPT71X 400
1 1/2-11.5 NPT 40 120 92.0 52.0 104.5 185 320.0 19.5 19 80 110 7430 KH11/2NPT71X 400
2-11.5 NPT 50 140 97.0 59.5 119.5 201 320.0 25.0 19 95 125 10100 KH2NPT71X 400

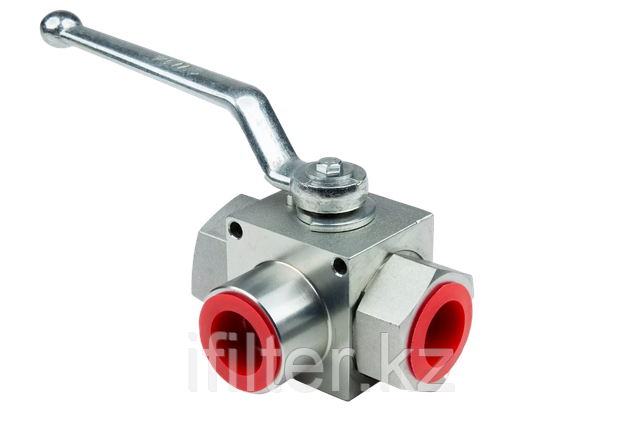

3-ходовые компактные шаровые краны KH (сталь)

3-ходовые компактные шаровые краны KH (сталь)

По умолчанию 3-ходовые шаровые краны производятся в L-образном исполнении (L-Bore). Вход давления только через центральный порт (соединитель 2). Имеют номинальное давление (PN) до 500 бар.

Технические данные для 3-ходовых компактных шаровых кранов KH (сталь) с коническим соединением EO 24° (легкая серия)
DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) U1 (мм) U2 (мм) B1 (мм) B2 (мм) B3 (мм) B4 (мм) S1 (мм) S2 (мм) S3 (мм) S4 (мм) Вес (г/шт) Код заказа PN (бар)
4 67 36 14.5 30 59.5 76 53 82 12.0 33.5 26.5 41.0 7 19 30 14 320 KH3/2-06LCFX 500
6 67 36 14.5 30 59.5 76 53 82 12.0 33.5 26.5 41.0 7 19 30 17 320 KH3/2-08LCFX 500
8 75 45 14.5 35 67.5 100 61 90 17.5 37.5 30.5 45.0 8 24 40 19 550 KH3/2-10LCFX 500
10 75 45 14.5 35 67.5 100 61 90 17.5 37.5 30.5 45.0 8 24 40 22 550 KH3/2-12LCFX 500
13 83 51 22.0 45 98.0 113 69 99 19.5 41.5 34.5 49.5 10 30 45 27 890 KH3/2-15LCFX 500
16 82 50 25.0 50 103.0 113 67 99 25.0 41.0 33.5 49.5 10 36 50 32 1050 KH3/2-18LCFX 400
20 99 60 29.0 60 125.0 171 84 116 23.5 51.0 43.5 58.0 14 41 55 36 1610 KH3/2-22LCFX 400
25 108 70 31.0 65 130.0 171 93 126 30.0 54.0 46.5 63.0 14 50 65 41 2270 KH3/2-28LCFX 400
32/25 116 70 31.0 65 130.0 171 95 138 30.0 58.0 47.5 69.5 14 50 65 50 2480 KH3/2-35LDN25CFX 400
40/25 121 70 31.0 65 130.0 171 99 144 30.0 60.5 49.5 71.5 14 55 65 60 2600 KH3/2-42LDN25CFX 400

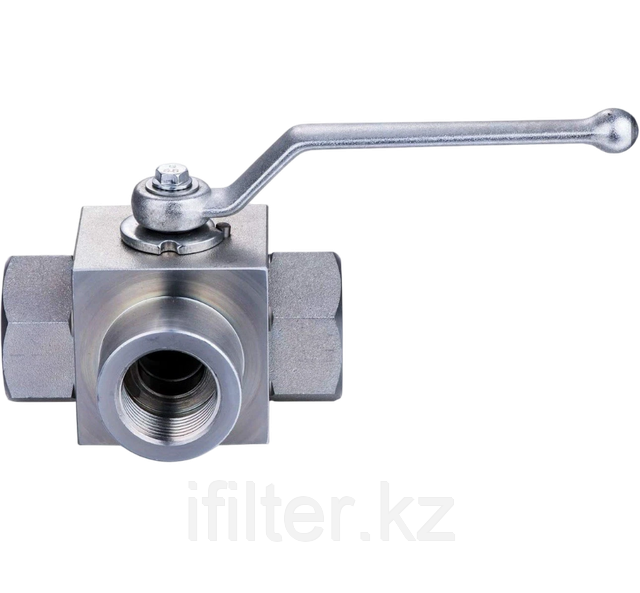

3-ходовые компактные шаровые краны KH (нержавеющая сталь)

3-ходовые компактные шаровые краны KH (нержавеющая сталь)

Также по умолчанию производятся в L-образном исполнении. Вход давления только через центральный порт (соединитель 2). Имеют номинальное давление (PN) до 500 бар.

Технические данные для 3-ходовых компактных шаровых кранов KH (нержавеющая сталь) с коническим соединением EO 24° (легкая серия)
DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L4a (мм) L5 (мм) U1 (мм) B1 (мм) B2 (мм) B3 (мм) B4 (мм) S1 (мм) S2 (мм) S3 (мм) S4 (мм) Вес (г/шт) Код заказа
4 67 40 13.5 33 82 115 53 13.0 50.0 43.0 57.5 9 22 47.5 14 500 KH3/2-06L71X 500
6 67 40 13.5 33 82 115 53 13.0 51.5 44.5 59.5 9 22 47.5 17 520 KH3/2-08L71X 500
8 74 40 13.5 33 82 115 60 13.0 52.5 45.5 60.5 9 22 47.5 19 540 KH3/2-10L71X 500
10 74 43 17.5 38 86 115 60 16.0 55.5 48.5 63.0 9 27 52.0 22 730 KH3/2-12L71X 500
13 82 48 19.0 40 89 115 68 17.5 60.5 53.5 68.5 9 30 57.0 27 850 KH3/2-15L71X 500
13 82 48 19.0 40 89 115 67 17.5 61.5 54.0 70.5 9 30 57.0 32 890 KH3/2-18L71X 500
20 101 62 24.5 57 79 200 86 24.5 71.5 64.0 80.5 14 41 72.0 36 1870 KH3/2-22L71X 315
25 108 66 29.5 65 87 200 93 29.0 81.5 74.0 90.5 14 50 85.5 41 2450 KH3/2-28L71X 315
25 112 66 29.5 65 87 200 91 29.0 85.0 74.5 96.0 14 50 86.0 50 2900 KH3/2-35L71X 315



3-ходовые компактные шаровые краны KH с внутренней резьбой BSPP (сталь)

3-ходовые компактные шаровые краны KH с внутренней резьбой BSPP (сталь)

По умолчанию производятся в L-образном исполнении. Вход давления только через центральный порт (соединитель 2). Имеют номинальное давление (PN) до 500 бар.

Технические данные для 3-ходовых компактных шаровых кранов KH (сталь) с внутренней резьбой BSPP
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) B1 (мм) B2 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
G 1/8 5 69 36 14.5 30 59.5 76 12 12.0 34.5 7 19 30 370 KH3/2-1/8CFX 500
G 1/4 6 69 36 14.5 30 59.5 76 12 12.0 34.5 7 19 30 340 KH3/2-1/4CFX 500
G 3/8 10 73 45 14.5 35 67.5 100 14 17.5 36.5 8 24 40 570 KH3/2-3/8CFX 500
G 1/2 13 82 51 22.0 45 98.0 113 15 19.5 41.0 10 30 45 940 KH3/2-1/2CFX 500
G 5/8 16 88 50 25.0 50 103.0 113 18 25.0 44.0 10 36 50 1240 KH3/2-5/8CFX 400
G 3/4 20 93 60 29.0 60 125.0 171 18 23.5 48.0 14 41 55 1720 KH3/2-3/4CFX 400
G1 25 115 70 31.0 65 130.0 171 20 30.0 57.5 14 50 65 2650 KH3/2-1CFX 400
G 1 1/4 32/25 134 70 31.0 65 130.0 171 22 30.0 67.0 14 50 65 2710 KH3/2-11/4DN25CFX 400
G 1 1/2 40/25 139 70 31.0 65 130.0 171 24 30.0 69.5 14 55 65 2910 KH3/2-11/2DN25CFX 400



3-ходовые компактные шаровые краны KH с внутренней резьбой BSPP (нержавеющая сталь)

3-ходовые компактные шаровые краны KH с внутренней резьбой BSPP (нержавеющая сталь)

По умолчанию производятся в L-образном исполнении. Вход давления только через центральный порт (соединитель 2). Имеют номинальное давление (PN) до 500 бар.

Технические данные для 3-ходовых компактных шаровых кранов KH (нержавеющая сталь) с внутренней резьбой BSPP
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L4a (мм) L5 (мм) L6 (мм) B1 (мм) B2 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
G 1/8 5 69 40 13.5 33.0 82   115 10.0 13.0 34.5 9 22 47.5 550 KH3/2-1/871X 500
G 1/4 6 69 40 13.5 33.0 82   115 14.0 13.0 34.5 9 22 47.5 550 KH3/2-1/471X 500
G 3/8 10 72 43 17.5 38.0 86   115 14.0 16.0 36.0 9 27 52.0 770 KH3/2-3/871X 500
G 1/2 13 83 48 19.0 40.0 89   115 16.5 17.5 39.5 9 30 57.0 900 KH3/2-1/271X 500
G 3/4 20 95 62 24.5 57.0   79 200 18.0 24.5 47.5 14 41 72.0 1950 KH3/2-3/471X 315
G1 25 113 66 29.5 65.0   87 200 20.0 29.0 56.5 14 50 85.5 2400 KH3/2-171X 315
G 1 1/4 30 111 81 39.0 84.5   115 320 22.0 39.0 55.0 17 60 94.0 5400 KH3/2-11/471X 350
G 1 1/2 38 130 104 53.0 106.0   136 320 24.0 53.0 65.0 17 75 118.0 9400 KH3/2-11/271X 350
G2 48 150 118 58.0 116.0   146 320 26.0 58.0 75.0 17 95 133.0 13000 KH3/2-271X 350



3-ходовые компактные шаровые краны KH с внутренней резьбой NPT (сталь)

3-ходовые компактные шаровые краны KH с внутренней резьбой NPT (сталь)

По умолчанию производятся в L-образном исполнении. Вход давления только через центральный порт (соединитель 2). Имеют номинальное давление (PN) до 500 бар.

Технические данные для 3-ходовых компактных шаровых кранов KH (сталь) с внутренней резьбой NPT
T1 (Размер резьбы) DN (Диаметр, мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) B1 (мм) B2 (мм) S1 (мм) S2 (мм) S3 (мм) Вес (г/шт) Код заказа PN (бар)
1/8-27 NPT 5 69 36 14.5 30 59.5 76 7.0 12.0 34.5 7 19 30 370 KH3/2-1/8NPTCFX 500
1/4-18 NPT 6 69 36 14.5 30 59.5 76 10.0 12.0 34.5 7 19 30 340 KH3/2-1/4NPTCFX 500
3/8-18 NPT 10 73 45 14.5 35 67.5 100 11.5 17.5 36.5 8 24 40 570 KH3/2-3/8NPTCFX 500
1/2-14 NPT 13 82 51 22.0 45 98.0 113 15.0 19.5 41.0 10 30 45 940 KH3/2-1/2NPTCFX 500
3/4-14 NPT 20 93 60 29.0 60 125.0 171 16.0 23.5 48.0 14 41 55 1720 KH3/2-3/4NPTCFX 400
1-11.5 NPT 25 115 70 31.0 65 130.0 171 19.0 30.0 57.5 14 50 65 2650 KH3/2-1NPTCFX 400
1 1/4-11.5 NPT 32/25 134 70 31.0 65 130.0 171 19.5 30.0 67.0 14 50 65 2710 KH3/2-11/4NPTDN25CFX 400
1 1/2-11.5 NPT 40/25 139 70 31.0 65 130.0 171 19.5 30.0 69.5 14 55 65 2910 KH3/2-11/2NPTDN25CFX 400



Фланцевые шаровые краны KH-B с соединением SAE



Предназначены для фланцевых соединений SAE (ISO 6162-1/-2). Давление возможно только при подключенных фланцах. Винты и фланцы в комплект поставки не входят.

Серия 3000 PSI
SAE Inch DN (мм) D (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) L7 (мм) Lx (мм) Ly (мм) BS1 (мм) M Screw 1 Screw 2 O-ring Вес (кг) Код заказа (сталь) PN (бар)
1/2 13 13 68 30.0 58.0 109 115 15 34.0 17.5 38.1 58.0 M08 M8x70-10.9 18.64x3.53 1.57 KH12B1V32CF 350
3/4 20 20 70 37.5 75.0 146 171 17 35.0 22.2 47.6 75.0 M10 M10x80-10.9 24.99x3.53 2.76 KH20B1V33CF 350
1 25 25 78 44.0 84.5 155 171 17 39.0 26.2 52.4 84.5 M10 M10x80-10.9 32.92x3.53 3.85 KH25B1V34CF 320
1 1/4 25 32 90 50.0 100.0 171 171 21 45.0 30.2 58.7 100.0 M10 M10x90-10.9 37.96x3.53 6.35 KH32B1V35CF 280
1 1/2 32 38 99 60.0 120.0 214 306 21 49.5 35.7 69.9 120.0 M12 M12x100-10.9 47.22x3.53 10.40 KH40B1V36CF 210
2 38 49 120 70.0 137.5 232 306 21 60.0 42.9 77.8 137.5 M12 M12x120-10.9 56.74x3.53 16.00 KH50B1V38CF 210



Серия 6000 PSI

SAE Inch DN (мм) D (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) L6 (мм) L7 (мм) Lx (мм) Ly (мм) BS1 (мм) M Screw 1 Screw 2 O-ring Вес (кг) Код заказа (сталь) PN (бар)
1/2 13 13 68 30.0 58.0 109 115 15 34.0 18.2 40.5 58.0 M08 M8x70-10.9 18.64x3.53 1.57 KH12B1V62CF 420
3/4 20 20 70 37.5 75.0 146 171 17 35.0 23.8 50.8 75.0 M10 M10x80-10.9 24.99x3.53 2.73 KH20B1V63CF 420
1 25 25 78 44.0 84.5 155 171 21 39.0 27.8 57.2 84.5 M12 M12x80-10.9 32.92x3.53 3.63 KH25B1V64CF 420
1 1/4 25 32 90 50.0 100.0 171 171 20 45.0 31.8 66.7 100.0 M12 M12x90-10.9 37.96x3.53 6.25 KH32B1V65CF 420
1 1/2 32 38 99 60.0 120.0 214 306 27 49.5 36.5 79.4 120.0 M16 M16x100-10.9 47.22x3.53 9.76 KH40B1V66CF 420
2 38 49 120 70.0 137.5 232 306 34 60.0 44.5 96.8 137.5 M20 M20x130-10.9 56.74x3.53 14.74 KH50B1V68CF 420



Фланцевые шаровые краны KH-A с адаптером SAE



Предназначены для фланцевого адаптера SAE (ISO 6162-1/-2). Рукоятки и уплотнительные кольца входят в комплект поставки.

Серия 3000 PSI
SAE Inch DN (мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L4a (мм) L5 (мм) B (мм) D1 (мм) d (мм) t (мм) S1 (мм) Вес (кг) (сталь) Код заказа PN (бар)
1/2 13 151 48 19.0 40 89   115 35 30.2 25.5 6.8 9 0.85 KH12A32CF 350
3/4 20 162 62 24.5 57 79   200 49 38.1 31.9 6.8 14 1.87 KH20A33CF 350
1 25 178 66 29.5 65 87   200 58 44.4 39.8 8.1 14 2.70 KH25A34CF 315
1 1/4 32 191 80 40.5 86 107   320 81 50.8 44.6 8.1 17 4.22 KH32A35CF 280
1 1/2 38 231 85 50.0 103 124   320 100 60.3 54.1 8.1 17 6.54 KH40A36CF 210
2 48 232 100 59.0 117 138   320 118 71.4 63.6 9.6 17 9.29 KH50A38CF 210



Серия 6000 PSI

SAE Inch DN (мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L4a (мм) L5 (мм) B (мм) D1 (мм) d (мм) t (мм) S1 (мм) Вес (кг) (сталь) Код заказа PN (бар)
1/2 13 151 48 19.0 40 89   115 35 31.8 25.5 7.9 9 0.90 KH12A62CF 420
3/4 20 174 62 24.5 57 79   200 49 41.3 31.9 8.9 14 1.99 KH20A63CF 420
1 25 206 74 34.5 70 92   200 70 47.6 39.8 9.6 14 3.66 KH25A64CF 420
1 1/4 32 223 80 40.5 86 107   320 81 54.0 44.6 10.4 17 4.72 KH32A65CF 420
1 1/2 40 281 85 50.0 103 124   320 100 63.5 54.1 12.7 17 7.49 KH40A66CF 420
2 48 316 100 59.0 117 138   320 118 79.4 63.6 12.7 17 11.39 KH50A68CF 420



Фланцевые шаровые краны KH-T с соединением SAE (ISO 6162)



Предназначены для фланцевых соединений SAE (ISO 6162-1/-2).

Серия 3000 PSI
SAE Inch DN (мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) B (мм) Lx (мм) Ly (мм) b1 (мм) b2 (мм) h (мм) M Screw S1 (мм) O-ring Вес (кг) Код заказа PN (бар)
1/2 13 120 48 19.0 40 89 115 35 17.5 38.1 48 13 56 M08 9 18.64x3.53 1.5 KH-T-308-13CF 350
3/4 20 136 62 24.5 57 127 171 49 22.2 47.6 50 14 65 M10 14 24.99x3.53 3.0 KH-T-312-20CF 315
1 25 148 66 29.5 65 135 171 58 26.2 52.4 60 16 70 M10 14 32.92x3.53 4.5 KH-T-316-25CF 315
1 1/4 32 172 80 40.5 86 180 306 81 30.2 58.7 68 16 79 M10 17 37.69x3.53 7.5 KH-T-320-32CF 280
1 1/4 32 172 80 40.5 86 180 306 81 30.2 58.7 68 16 79 M12 17 37.69x3.53 7.5 KH-T-320-32TM12CF 210
1 1/2 40 177 85 50.0 103 197 306 100 35.7 69.9 78 16 93 M12 17 47.22x3.53 11.1 KH-T-324-40CF 210
2 50 196 100 59.0 117 211 306 118 42.9 77.8 90 16 102 M12 17 56.74x3.53 19.3 KH-T-332-50CF 210
2 1/2 50/65 196 100 59.0 117 211 306 118 50.8 88.9 105 19 114 M12 17 69.44x3.53 19.9 KH-T-340-50CF 175



Серия 6000 PSI

SAE Inch DN (мм) LO (мм) L1 (мм) L2 (мм) L3 (мм) L4 (мм) L5 (мм) B (мм) Lx (мм) Ly (мм) b1 (мм) b2 (мм) h (мм) M Screw S1 (мм) O-ring Вес (кг) Код заказа PN (бар)
1/2 13 120 48 19.0 40 89 115 35 18.2 40.5 48 16 56 M08 9 18.64x3.53 1.6 KH-T-608-13CF 420
3/4 20 136 62 24.5 57 127 171 49 23.8 50.8 60 19 71 M10 14 24.99x3.53 3.3 KH-T-612-20CF 420
1 25 156 74 34.5 70 140 171 70 27.8 57.2 70 24 81 M12 14 32.92x3.53 5.0 KH-T-616-25CF 420
1 1/4 32 172 80 40.5 86 180 306 81 31.8 66.7 78 27 95 M12 17 37.69x3.53 8.5 KH-T-620-32CF 420
1 1/4 32 172 80 40.5 86 180 306 81 31.8 66.7 78 27 95 M14 17 37.69x3.53 8.5 KH-T-620-32TM14CF 420
1 1/2 40 177 85 50.0 103 197 306 100 36.5 79.4 94 30 112 M16 17 47.22x3.53 12.2 KH-T-624-40CF 420
2 50 196 100 59.0 117 211 306 118 44.5 96.8 114 35 134 M20 17 56.74x3.53 21.5 KH-T-632-50CF 420



2-ходовые блочные шаровые краны KHBLOCK

Шаровые краны для блочной конструкции. Рукоятки и уплотнительные кольца входят в комплект поставки. Винты в комплект поставки не входят.

  • Рабочая температура для стали: от -20°C до +100°C.
  • Рабочая температура для нержавеющей стали: от -30°C до +100°C.
Технические данные для 2-ходовых блочных шаровых кранов KHBLOCK (сталь)
DN (Диаметр, мм) S1 (мм) S2 (мм) Винты с шестигранной головкой Момент затяжки (Нм) O-ring Вес (кг) Код заказа (сталь) PN (бар)
6 7 19 6x M6x40-12.9 14 7x2.5 0.60 KHBLOCKDN6CF 500
10 9 30 6x M8x40-12.9 35 10x2.5 1.30 KHBLOCKDN10CF 500
12 9 32 6x M8x60-12.9 35 20x2.5 2.30 KHBLOCKDN12CF 420
20 14 46 6x M10x80-12.9 70 23.47x2.62 3.92 KHBLOCKDN20CF 420
25 14 50 6x M10x90-12.9 70 29x3 5.68 KHBLOCKDN25CF 420
32 17 70 6x M12x110-12.9 110 34.59x2.6 11.00 KHBLOCKDN32CF 420
40 17 80 6x M16x120-12.9 300 42x3 18.78 KHBLOCKDN40CF 420
50 17 90 6x M20x140-12.9 600 54x3 29.70 KHBLOCKDN50CF 420



3-ходовые блочные шаровые краны KHBLOCK

Шаровые краны для блочной конструкции. Вход давления только через центральный порт (соединитель 2). Рукоятки и уплотнительные кольца входят в комплект поставки. Винты в комплект поставки не входят.

  • Рабочая температура для стали: от -20°C до +100°C.
  • Рабочая температура для нержавеющей стали: от -30°C до +100°C.
Технические данные для 3-ходовых блочных шаровых кранов KHBLOCK (сталь)
DN (Диаметр, мм) t (мм) l1 (мм) S1 (мм) S2 (мм) Винты с шестигранной головкой Момент затяжки (Нм) O-ring Вес (кг) Код заказа (сталь) PN (бар)
6 7.0 2.0 7 19 4x M6x40-12.9 14 7x2.5 0.60 KHBLOCK3/2DN6CF 500
10 8.5 2.0 9 30 4x M8x40-12.9 35 10x2.5 1.30 KHBLOCK3/2DN10CF 500
12 7.0 2.0 9 32 6x M8x60-12.9 35 20x2.5 2.32 KHBLOCK3/2DN12CF 420
20 10.5 2.0 14 46 6x M10x80-12.9 70 23.47x2.62 3.90 KHBLOCK3/2DN20CF 420
25 10.5 2.5 14 50 6x M10x90-12.9 70 29x3 5.68 KHBLOCK3/2DN25CF 420
32 12.0 2.0 17 70 6x M12x110-12.9 110 34.59x2.62 11.00 KHBLOCK3/2DN32CF 420
40 19.0 2.5 17 80 6x M16x120-12.9 300 42x3 18.70 KHBLOCK3/2DN40CF 420
50 21.5 2.5 17 90 6x M20x140-12.9 600 54x3 28.80 KHBLOCK3/2DN50CF 420



Сравнительные характеристики серий кранов

Большинство серий обеспечивают номинальное давление PN 500 bar, за исключением фланцевых кранов SAE, которые ограничены стандартами ISO 6162 и работают при давлениях 350-420 bar в зависимости от серии (3000 PSI или 6000 PSI).

Сравнительная диаграмма технических характеристик различных типов шаровых кранов

Сравнительная диаграмма технических характеристик различных типов шаровых кранов



Параметр KH Steel (CF) KH Stainless (71) SAE 3000 PSI SAE 6000 PSI
Номинальное давление PN (bar) 500 500 210-350 420
Диапазон DN (мм) 4-50 4-50 13-50 13-50
Температурный диапазон (°C) -10 до +100 -30 до +100 -10 до +100 -10 до +100
Материал корпуса (сталь) Углеродистая сталь + Zn Cr(VI)-free N/A Углеродистая сталь Углеродистая сталь
Материал корпуса (нерж.) N/A AISI 316/1.4571 AISI 316/1.4571 AISI 316/1.4571
Материал шара (сталь) Углеродистая сталь + твердый хром N/A Углеродистая сталь + хром Углеродистая сталь + хром
Материал шара (нерж.) N/A Нержавеющая сталь Нержавеющая сталь Нержавеющая сталь
Материал штока Сталь с гальваникой Нержавеющая сталь Сталь/Нержавеющая Сталь/Нержавеющая
Стандартное седло шара POM (Delrin) POM (Delrin) POM (Delrin) POM (Delrin)
Стандартные уплотнения NBR (Perbunan) NBR (Perbunan) NBR (Perbunan) NBR (Perbunan)
Опциональные седла PTFE, PEEK, PEEK G-filled PTFE, PEEK, PEEK G-filled PTFE, PEEK PTFE, PEEK
Опциональные уплотнения FKM (Viton), EPDM FKM (Viton), EPDM FKM (Viton) FKM (Viton)
Утечка (DIN EN 12266) 0 капель/мин 0 капель/мин 0 капель/мин 0 капель/мин
Максимальная скорость потока 8 м/сек 8 м/сек 8 м/сек 8 м/сек
Коэффициент безопасности 1.5 (корпус), 1.1 (седло) 1.5 (корпус), 1.1 (седло) ISO 6162-1 ISO 6162-2

Большинство серий обеспечивают номинальное давление PN 500 bar, за исключением фланцевых кранов SAE, которые ограничены стандартами ISO 6162 и работают при давлениях 350-420 bar в зависимости от серии (3000 PSI или 6000 PSI).





Свойства материалов по температурам

Материал Температурный диапазон (°C) Снижение PN при -50°C (%) Снижение PN при +80°C (%) Снижение PN при +100°C (%) Снижение PN при +120°C (%)
Сталь -10 до +100 0 0 0 N/A
Низколегированная сталь -50 до +100 25 0 0 N/A
Нержавеющая сталь -30 до +100 0 11 N/A N/A
Дуплексная сталь -20 до +120 0 0 0 20
POM (Delrin) 0 до +100 N/A N/A предел N/A
NBR (Perbunan) -20 до +100 N/A 0 18 38
FKM (Viton) -20 до +150 N/A 0 0 N/A
EPDM -20 до +100 N/A 0 0 N/A
PEEK 0 до +200 N/A см. диагр. см. диагр. см. диагр.
PTFE 0 до +250 N/A см. диагр. см. диагр. см. диагр.

Таблица демонстрирует температурные диапазоны и критические точки снижения давления для всех используемых материалов. Особое внимание следует обратить на ограничения POM (Delrin) при +100°C и прогрессивное снижение характеристик NBR при повышенных температурах.



Спецификации типов соединений

Тип соединения Стандарт Диапазон размеров PN (bar)
EO 24° конус (L-серия) DIN 2353 / ISO 8434-1 М10×1 до М52×2, Ø 4–42 мм 250-500
EO 24° конус (S-серия) DIN 2353 / ISO 8434-1 М16×1.5 до М52×2, Ø 5–38 мм 250-500
Внутр. резьба BSPP (G) ISO 1179-1 G 1/8 … G 2 420-500
Внутр. резьба NPT (F) ANSI B1.20.1 1/8–27 … 2–11,5 NPT 420-500
Внутр. резьба UN/UNF ISO 11926 7/16-20 … 2-12 UN 280-420
Наруж. метрическая MED ISO 9974 M10×1 … M48×2 100-420
Фланцевое SAE 3000 ISO 6162-1, SAE J518C 1/2″ … 2″; DN 13–50 210-350
Фланцевое SAE 6000 ISO 6162-2, SAE J518C 1/2″ … 2″; DN 13–50 350-420
Блочное исполнение Фирменный стандарт DN 6–50, крепёж M6–M20 420-500

Различные типы присоединений обеспечивают совместимость с международными стандартами. EO конусные соединения обеспечивают максимальные давления (до 500 bar), в то время как некоторые метрические соединения ограничены 100-420 bar в зависимости от размера.



Примеры заказа кранов:

Артикул  Артикул2  Тип металла  Типа соединения   Размер соединения  Orifice Size Серия  Наименование полное
KH06L71X KH06L71X нержавеющая сталь EO 24° cone end 6 DN 4 Light Кран 2-х ходовой шаровый DN 4 EO 24° cone end 6 нержавеющая сталь PARKER KH06L71X
KH06LCFX KH06LCFX углеродистая сталь EO 24° cone end 6 DN 4 Light Кран 2-х ходовой шаровый DN 4 EO 24° cone end 6 углеродистая сталь PARKER KH06LCFX
KH08L71X KH08L71X нержавеющая сталь EO 24° cone end 8 DN 6 Light Кран 2-х ходовой шаровый DN 6 EO 24° cone end 8 нержавеющая сталь PARKER KH08L71X
KH08LCFX KH08LCFX углеродистая сталь EO 24° cone end 8 DN 6 Light Кран 2-х ходовой шаровый DN 6 EO 24° cone end 8 углеродистая сталь PARKER KH08LCFX
KH08S71X KH08S71X нержавеющая сталь EO 24° cone end 8 DN 4 Heavy Кран 2-х ходовой шаровый DN 4 EO 24° cone end 8 нержавеющая сталь PARKER KH08S71X
KH08SCFX KH08SCFX углеродистая сталь EO 24° cone end 8 DN 4 Heavy Кран 2-х ходовой шаровый DN 4 EO 24° cone end 8 углеродистая сталь PARKER KH08SCFX
KH1/271X KH1271X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 1/2 DN 12 n/a Кран 2-х ходовой шаровый DN 12 Female BSPP thread (ISO 1179-1) G 1/2 нержавеющая сталь PARKER KH1271X
KH1/2CFX KH12CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1/2 DN 12 n/a Кран 2-х ходовой шаровый DN 12 Female BSPP thread (ISO 1179-1) G 1/2 углеродистая сталь PARKER KH12CFX
KH1/2NPT71X KH12NPT71X нержавеющая сталь Female NPT thread (SAE 476) 1/2-14 NPT DN 12 n/a Кран 2-х ходовой шаровый DN 12 Female NPT thread (SAE 476) 1/2-14 NPT нержавеющая сталь PARKER KH12NPT71X
KH1/2NPTCFX KH12NPTCFX углеродистая сталь Female NPT thread (SAE 476) 1/2-14 NPT DN 12 n/a Кран 2-х ходовой шаровый DN 12 Female NPT thread (SAE 476) 1/2-14 NPT углеродистая сталь PARKER KH12NPTCFX
KH1/471X KH1471X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 1/4 DN 6 n/a Кран 2-х ходовой шаровый DN 6 Female BSPP thread (ISO 1179-1) G 1/4 нержавеющая сталь PARKER KH1471X
KH1/4CFX KH14CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1/4 DN 6 n/a Кран 2-х ходовой шаровый DN 6 Female BSPP thread (ISO 1179-1) G 1/4 углеродистая сталь PARKER KH14CFX
KH1/4NPT71X KH14NPT71X нержавеющая сталь Female NPT thread (SAE 476) 1/4-18 NPT DN 6 n/a Кран 2-х ходовой шаровый DN 6 Female NPT thread (SAE 476) 1/4-18 NPT нержавеющая сталь PARKER KH14NPT71X
KH1/4NPTCFX KH14NPTCFX углеродистая сталь Female NPT thread (SAE 476) 1/4-18 NPT DN 6 n/a Кран 2-х ходовой шаровый DN 6 Female NPT thread (SAE 476) 1/4-18 NPT углеродистая сталь PARKER KH14NPTCFX
KH1/871X KH1871X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 1/8 DN 4 n/a Кран 2-х ходовой шаровый DN 4 Female BSPP thread (ISO 1179-1) G 1/8 нержавеющая сталь PARKER KH1871X
KH1/8CFX KH18CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1/8 DN 4 n/a Кран 2-х ходовой шаровый DN 4 Female BSPP thread (ISO 1179-1) G 1/8 углеродистая сталь PARKER KH18CFX
KH1/8NPT71X KH18NPT71X нержавеющая сталь Female NPT thread (SAE 476) 1/8-27 NPT DN 4 n/a Кран 2-х ходовой шаровый DN 4 Female NPT thread (SAE 476) 1/8-27 NPT нержавеющая сталь PARKER KH18NPT71X
KH1/8NPTCFX KH18NPTCFX углеродистая сталь Female NPT thread (SAE 476) 1/8-27 NPT DN 4 n/a Кран 2-х ходовой шаровый DN 4 Female NPT thread (SAE 476) 1/8-27 NPT углеродистая сталь PARKER KH18NPTCFX
KH10L71X KH10L71X нержавеющая сталь EO 24° cone end 10 DN 8 Light Кран 2-х ходовой шаровый DN 8 EO 24° cone end 10 нержавеющая сталь PARKER KH10L71X
KH10LCFX KH10LCFX углеродистая сталь EO 24° cone end 10 DN 8 Light Кран 2-х ходовой шаровый DN 8 EO 24° cone end 10 углеродистая сталь PARKER KH10LCFX
KH10S71X KH10S71X нержавеющая сталь EO 24° cone end 10 DN 6 Heavy Кран 2-х ходовой шаровый DN 6 EO 24° cone end 10 нержавеющая сталь PARKER KH10S71X
KH10SCFX KH10SCFX углеродистая сталь EO 24° cone end 10 DN 6 Heavy Кран 2-х ходовой шаровый DN 6 EO 24° cone end 10 углеродистая сталь PARKER KH10SCFX
KH11/271X KH11271X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 1 1/2 DN 40 n/a Кран 2-х ходовой шаровый DN 40 Female BSPP thread (ISO 1179-1) G 1 1/2 нержавеющая сталь PARKER KH11271X
KH11/2CFX KH112CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1 1/2 DN 40 n/a Кран 2-х ходовой шаровый DN 40 Female BSPP thread (ISO 1179-1) G 1 1/2 углеродистая сталь PARKER KH112CFX
KH11/2DN25CFX KH112DN25CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1 1/2 DN 25 n/a Кран 2-х ходовой шаровый DN 25 Female BSPP thread (ISO 1179-1) G 1 1/2 углеродистая сталь PARKER KH112DN25CFX
KH11/2NPT71X KH112NPT71X нержавеющая сталь Female NPT thread (SAE 476) 1 1/2-11.5 NPT DN 40 n/a Кран 2-х ходовой шаровый DN 40 Female NPT thread (SAE 476) 1 1/2-11.5 NPT нержавеющая сталь PARKER KH112NPT71X
KH11/2NPTCFX KH112NPTCFX углеродистая сталь Female NPT thread (SAE 476) 1 1/2-11.5 NPT DN 40 n/a Кран 2-х ходовой шаровый DN 40 Female NPT thread (SAE 476) 1 1/2-11.5 NPT углеродистая сталь PARKER KH112NPTCFX
KH11/471X KH11471X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 1 1/4 DN 32 n/a Кран 2-х ходовой шаровый DN 32 Female BSPP thread (ISO 1179-1) G 1 1/4 нержавеющая сталь PARKER KH11471X
KH11/4CFX KH114CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1 1/4 DN 32 n/a Кран 2-х ходовой шаровый DN 32 Female BSPP thread (ISO 1179-1) G 1 1/4 углеродистая сталь PARKER KH114CFX
KH11/4DN25CFX KH114DN25CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1 1/4 DN 25 n/a Кран 2-х ходовой шаровый DN 25 Female BSPP thread (ISO 1179-1) G 1 1/4 углеродистая сталь PARKER KH114DN25CFX
KH11/4NPT71X KH114NPT71X нержавеющая сталь Female NPT thread (SAE 476) 1 1/4-11.5 NPT DN 32 n/a Кран 2-х ходовой шаровый DN 32 Female NPT thread (SAE 476) 1 1/4-11.5 NPT нержавеющая сталь PARKER KH114NPT71X
KH11/4NPTCFX KH114NPTCFX углеродистая сталь Female NPT thread (SAE 476) 1 1/4-11.5 NPT DN 32 n/a Кран 2-х ходовой шаровый DN 32 Female NPT thread (SAE 476) 1 1/4-11.5 NPT углеродистая сталь PARKER KH114NPTCFX
KH12L71X KH12L71X нержавеющая сталь EO 24° cone end 12 DN 10 Light Кран 2-х ходовой шаровый DN 10 EO 24° cone end 12 нержавеющая сталь PARKER KH12L71X
KH12LCFX KH12LCFX углеродистая сталь EO 24° cone end 12 DN 10 Light Кран 2-х ходовой шаровый DN 10 EO 24° cone end 12 углеродистая сталь PARKER KH12LCFX
KH12LH2SS KH12LH2SS нержавеющая сталь EO 24° cone end 12 DN 10 Light Кран 2-х ходовой шаровый DN 10 EO 24° cone end 12 нержавеющая сталь PARKER KH12LH2SS
KH12S71X KH12S71X нержавеющая сталь EO 24° cone end 12 DN 8 Heavy Кран 2-х ходовой шаровый DN 8 EO 24° cone end 12 нержавеющая сталь PARKER KH12S71X
KH12SCFX KH12SCFX углеродистая сталь EO 24° cone end 12 DN 8 Heavy Кран 2-х ходовой шаровый DN 8 EO 24° cone end 12 углеродистая сталь PARKER KH12SCFX
KH14S71X KH14S71X нержавеющая сталь EO 24° cone end 14 DN 10 Heavy Кран 2-х ходовой шаровый DN 10 EO 24° cone end 14 нержавеющая сталь PARKER KH14S71X
KH14SCFX KH14SCFX углеродистая сталь EO 24° cone end 14 DN 10 Heavy Кран 2-х ходовой шаровый DN 10 EO 24° cone end 14 углеродистая сталь PARKER KH14SCFX
KH15L71X KH15L71X нержавеющая сталь EO 24° cone end 15 DN 12 Light Кран 2-х ходовой шаровый DN 12 EO 24° cone end 15 нержавеющая сталь PARKER KH15L71X
KH15LCFX KH15LCFX углеродистая сталь EO 24° cone end 15 DN 12 Light Кран 2-х ходовой шаровый DN 12 EO 24° cone end 15 углеродистая сталь PARKER KH15LCFX
KH16S71X KH16S71X нержавеющая сталь EO 24° cone end 16 DN 12 Heavy Кран 2-х ходовой шаровый DN 12 EO 24° cone end 16 нержавеющая сталь PARKER KH16S71X
KH16SCFX KH16SCFX углеродистая сталь EO 24° cone end 16 DN 12 Heavy Кран 2-х ходовой шаровый DN 12 EO 24° cone end 16 углеродистая сталь PARKER KH16SCFX
KH171X KH171X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 1 DN 25 n/a Кран 2-х ходовой шаровый DN 25 Female BSPP thread (ISO 1179-1) G 1 нержавеющая сталь PARKER KH171X
KH18L71X KH18L71X нержавеющая сталь EO 24° cone end 18 DN 16/12 Light Кран 2-х ходовой шаровый DN 16/12 EO 24° cone end 18 нержавеющая сталь PARKER KH18L71X
KH18LCFX KH18LCFX углеродистая сталь EO 24° cone end 18 DN 16 Light Кран 2-х ходовой шаровый DN 16 EO 24° cone end 18 углеродистая сталь PARKER KH18LCFX
KH1CFX KH1CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 1 DN 25 n/a Кран 2-х ходовой шаровый DN 25 Female BSPP thread (ISO 1179-1) G 1 углеродистая сталь PARKER KH1CFX
KH1NPT71X KH1NPT71X нержавеющая сталь Female NPT thread (SAE 476) 1-11.5 NPT DN 25 n/a Кран 2-х ходовой шаровый DN 25 Female NPT thread (SAE 476) 1-11.5 NPT нержавеющая сталь PARKER KH1NPT71X
KH1NPTCFX KH1NPTCFX углеродистая сталь Female NPT thread (SAE 476) 1-11.5 NPT DN 25 n/a Кран 2-х ходовой шаровый DN 25 Female NPT thread (SAE 476) 1-11.5 NPT углеродистая сталь PARKER KH1NPTCFX
KH20S71X KH20S71X нержавеющая сталь EO 24° cone end 20 DN 16/12 Heavy Кран 2-х ходовой шаровый DN 16/12 EO 24° cone end 20 нержавеющая сталь PARKER KH20S71X
KH20SCFX KH20SCFX углеродистая сталь EO 24° cone end 20 DN 16 Heavy Кран 2-х ходовой шаровый DN 16 EO 24° cone end 20 углеродистая сталь PARKER KH20SCFX
KH22L71X KH22L71X нержавеющая сталь EO 24° cone end 22 DN 20 Light Кран 2-х ходовой шаровый DN 20 EO 24° cone end 22 нержавеющая сталь PARKER KH22L71X
KH22LCFX KH22LCFX углеродистая сталь EO 24° cone end 22 DN 20 Light Кран 2-х ходовой шаровый DN 20 EO 24° cone end 22 углеродистая сталь PARKER KH22LCFX
KH25S71X KH25S71X нержавеющая сталь EO 24° cone end 25 DN 20 Heavy Кран 2-х ходовой шаровый DN 20 EO 24° cone end 25 нержавеющая сталь PARKER KH25S71X
KH25SCFX KH25SCFX углеродистая сталь EO 24° cone end 25 DN 20 Heavy Кран 2-х ходовой шаровый DN 20 EO 24° cone end 25 углеродистая сталь PARKER KH25SCFX
KH271X KH271X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 2 DN 50 n/a Кран 2-х ходовой шаровый DN 50 Female BSPP thread (ISO 1179-1) G 2 нержавеющая сталь PARKER KH271X
KH28L71X KH28L71X нержавеющая сталь EO 24° cone end 28 DN 25 Light Кран 2-х ходовой шаровый DN 25 EO 24° cone end 28 нержавеющая сталь PARKER KH28L71X
KH28LCFX KH28LCFX углеродистая сталь EO 24° cone end 28 DN 25 Light Кран 2-х ходовой шаровый DN 25 EO 24° cone end 28 углеродистая сталь PARKER KH28LCFX
KH2CFX KH2CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 2 DN 50 n/a Кран 2-х ходовой шаровый DN 50 Female BSPP thread (ISO 1179-1) G 2 углеродистая сталь PARKER KH2CFX
KH2NPT71X KH2NPT71X нержавеющая сталь Female NPT thread (SAE 476) 2-11.5 NPT DN 50 n/a Кран 2-х ходовой шаровый DN 50 Female NPT thread (SAE 476) 2-11.5 NPT нержавеющая сталь PARKER KH2NPT71X
KH2NPTCFX KH2NPTCFX углеродистая сталь Female NPT thread (SAE 476) 2-11.5 NPT DN 50 n/a Кран 2-х ходовой шаровый DN 50 Female NPT thread (SAE 476) 2-11.5 NPT углеродистая сталь PARKER KH2NPTCFX
KH3/471X KH3471X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 3/4 DN 20 n/a Кран 2-х ходовой шаровый DN 20 Female BSPP thread (ISO 1179-1) G 3/4 нержавеющая сталь PARKER KH3471X
KH3/4CFX KH34CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 3/4 DN 20 n/a Кран 2-х ходовой шаровый DN 20 Female BSPP thread (ISO 1179-1) G 3/4 углеродистая сталь PARKER KH34CFX
KH3/4NPT71X KH34NPT71X нержавеющая сталь Female NPT thread (SAE 476) 3/4-14 NPT DN 20 n/a Кран 2-х ходовой шаровый DN 20 Female NPT thread (SAE 476) 3/4-14 NPT нержавеющая сталь PARKER KH34NPT71X
KH3/4NPTCFX KH34NPTCFX углеродистая сталь Female NPT thread (SAE 476) 3/4-14 NPT DN 20 n/a Кран 2-х ходовой шаровый DN 20 Female NPT thread (SAE 476) 3/4-14 NPT углеродистая сталь PARKER KH34NPTCFX
KH3/871X KH3871X нержавеющая сталь Female BSPP thread (ISO 1179-1) G 3/8 DN 10 n/a Кран 2-х ходовой шаровый DN 10 Female BSPP thread (ISO 1179-1) G 3/8 нержавеющая сталь PARKER KH3871X
KH3/8CFX KH38CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 3/8 DN 10 n/a Кран 2-х ходовой шаровый DN 10 Female BSPP thread (ISO 1179-1) G 3/8 углеродистая сталь PARKER KH38CFX
KH3/8NPT71X KH38NPT71X нержавеющая сталь Female NPT thread (SAE 476) 3/8-18 NPT DN 10 n/a Кран 2-х ходовой шаровый DN 10 Female NPT thread (SAE 476) 3/8-18 NPT нержавеющая сталь PARKER KH38NPT71X
KH3/8NPTCFX KH38NPTCFX углеродистая сталь Female NPT thread (SAE 476) 3/8-18 NPT DN 10 n/a Кран 2-х ходовой шаровый DN 10 Female NPT thread (SAE 476) 3/8-18 NPT углеродистая сталь PARKER KH38NPTCFX
KH30S71X KH30S71X нержавеющая сталь EO 24° cone end 30 DN 25 Heavy Кран 2-х ходовой шаровый DN 25 EO 24° cone end 30 нержавеющая сталь PARKER KH30S71X
KH30SCFX KH30SCFX углеродистая сталь EO 24° cone end 30 DN 25 Heavy Кран 2-х ходовой шаровый DN 25 EO 24° cone end 30 углеродистая сталь PARKER KH30SCFX
KH35L71X KH35L71X нержавеющая сталь EO 24° cone end 35 DN 32 Light Кран 2-х ходовой шаровый DN 32 EO 24° cone end 35 нержавеющая сталь PARKER KH35L71X
KH35LCFX KH35LCFX углеродистая сталь EO 24° cone end 35 DN 32 Light Кран 2-х ходовой шаровый DN 32 EO 24° cone end 35 углеродистая сталь PARKER KH35LCFX
KH35LDN25CFX KH35LDN25CFX углеродистая сталь EO 24° cone end 35 DN 25 Light Кран 2-х ходовой шаровый DN 25 EO 24° cone end 35 углеродистая сталь PARKER KH35LDN25CFX
KH38S71X KH38S71X нержавеющая сталь EO 24° cone end 38 DN 32 Heavy Кран 2-х ходовой шаровый DN 32 EO 24° cone end 38 нержавеющая сталь PARKER KH38S71X
KH38SCFX KH38SCFX углеродистая сталь EO 24° cone end 38 DN 32 Heavy Кран 2-х ходовой шаровый DN 32 EO 24° cone end 38 углеродистая сталь PARKER KH38SCFX
KH38SDN25CFX KH38SDN25CFX углеродистая сталь EO 24° cone end 38 DN 25 Heavy Кран 2-х ходовой шаровый DN 25 EO 24° cone end 38 углеродистая сталь PARKER KH38SDN25CFX
KH42L71X KH42L71X нержавеющая сталь EO 24° cone end 42 DN 40 Light Кран 2-х ходовой шаровый DN 40 EO 24° cone end 42 нержавеющая сталь PARKER KH42L71X
KH42LCFX KH42LCFX углеродистая сталь EO 24° cone end 42 DN 40 Light Кран 2-х ходовой шаровый DN 40 EO 24° cone end 42 углеродистая сталь PARKER KH42LCFX
KH42LDN25CFX KH42LDN25CFX углеродистая сталь EO 24° cone end 42 DN 25 Light Кран 2-х ходовой шаровый DN 25 EO 24° cone end 42 углеродистая сталь PARKER KH42LDN25CFX
KH5/8CFX KH58CFX углеродистая сталь Female BSPP thread (ISO 1179-1) G 5/8 DN 16 n/a Кран 2-х ходовой шаровый DN 16 Female BSPP thread (ISO 1179-1) G 5/8 углеродистая сталь PARKER KH58CFX
KH632-48H2SS KH632-48H2SS нержавеющая сталь SAE 6000 / ISO 6162-2 2" DN 50 n/a Кран 2-х ходовой шаровый DN 50 SAE 6000 / ISO 6162-2 2" нержавеющая сталь PARKER KH632-48H2SS
KHDN100LH2SS KHDN100LH2SS нержавеющая сталь DIN EN 1092 DN 100 DN 100 Light Кран 2-х ходовой шаровый DN 100 DIN EN 1092 DN 100 нержавеющая сталь PARKER KHDN100LH2SS





  • facebook
  • x
Другие статьи
ПОКУПАТЕЛЯМ
ПОСТАВЩИКАМ
О КОМПАНИИ
МЕДИА
Сайт создан на маркетплейсе Satu.kz
iFilter - магазин фильтров и гидравлики для строительной и дорожной техники. |
