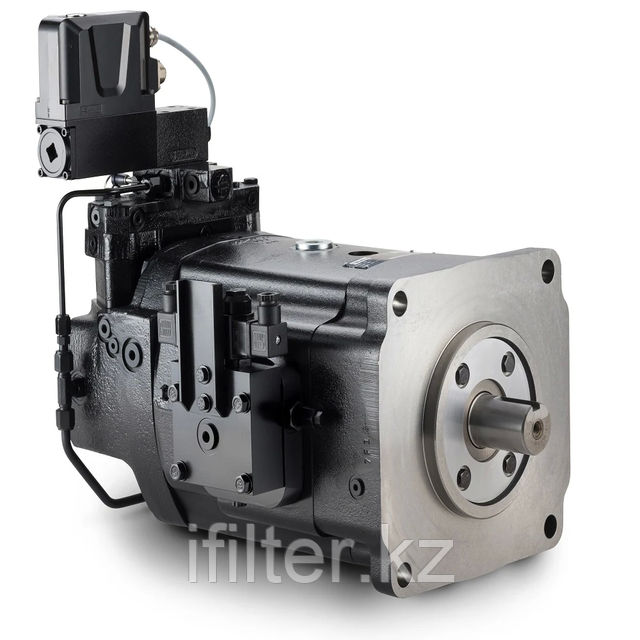

Гидравлические аксиально-поршневые насосы и моторы Parker серии GOLD CUP для открытых и закрытых контуров

Гидравлические аксиально-поршневые насосы и моторы Parker серии GOLD CUP являются высоконадежными и производительными компонентами, разработанными для работы как в открытых, так и в закрытых гидравлических контурах. Эти устройства отличаются прочной самодостаточной конструкцией, способной выдерживать самые суровые условия эксплуатации. Серия GOLD CUP® широко применяется в различных отраслях, включая морскую технику, буровое оборудование, шредеры, землеройные и строительные машины, горнодобывающее оборудование, целлюлозно-бумажную и химическую промышленность, а также станкостроение и оборудование для литья пластмасс.

Особенности и преимущества гидравлических насосов и моторов Parker GOLD CUP

Продукция GOLD CUP включает в себя ряд инновационных решений, обеспечивающих долговечность и высокую производительность:

• Быстросменные клапанные блоки и элементы управления: Обеспечивают легкость обслуживания и замены компонентов.
• Демпфированный кулачок-качалка с низким моментом инерции: Гарантирует стабильность, более тихую работу и быструю реакцию по сравнению с аналогами.
• Роторный сервопривод с нулевым люфтом: Обеспечивает пожизненную точность.
• Регулируемый компенсатор: Позволяет легко настраивать параметры без демонтажа оборудования.
• Прецизионный цилиндрический подшипник: Фирменная особенность Denison Hydraulics, обеспечивающая высокую скорость, давление и длительный срок службы.
• Универсальное расположение элементов управления: Могут быть установлены с любой стороны насоса или мотора для максимальной свободы проектирования.
• Встроенный вспомогательный и подпиточный насос: Обеспечивает необходимый поток масла для сервосистемы и подпитки.
• Наличие масляного термоклапана: Обеспечивает быструю и надежную работу.
• Стандартные шлицевые или шпоночные приводные валы SAE: Обеспечивают совместимость и простоту монтажа.
• Механические уплотнения вала высокого давления: Могут быть заменены без демонтажа трансмиссии. Доступны также двухкромочные уплотнения.
• Цельная толкающая лопатка/кулачок: Исключает потери хода и люфты, улучшая управление.
• Порты сброса компенсатора: Позволяют использовать широкий спектр систем управления.
• Индикатор смещения кулачка-качалки: Помогает в диагностике системы.
• Модулированное давление сервопривода: Экономит энергию.
• Стандартные фланцевые соединения SAE Code 62: Упрощают подключение.
• Соответствие стандартам монтажа SAE.
• Переменные моторы: Доступны для различных диапазонов скоростей или для поддержания постоянной мощности.
• Соответствие военным спецификациям: Большинство моделей (за исключением 8 куб. дюймов) соответствуют MIL-P-17869A и MIL-S-901-C Grade A.
• Одобрение ATEX: Все насосы и моторы GOLD CUP® имеют одобрение ATEX.

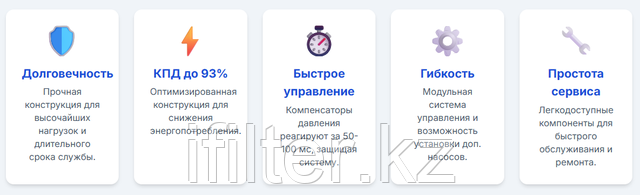

Ключевые преимущества

Технические характеристики

Ниже представлены основные технические данные для различных серий насосов и моторов GOLD CUP:

Дополнительные технические параметры

Рабочие характеристики:

• Максимальная скорость вращения: до 3600 об/мин (для моторов при 50% рабочего объема)
• Рабочий диапазон температур: -40°C до +110°C
• Тип рабочей жидкости: минеральные масла, синтетические жидкости
• КПД насоса: до 91% (на 2-3% выше конкурентов)

Конструктивные особенности:

• Количество поршней: 7 (серии P6-P14), 9 (серии P24-P30)
• Материал поршней: бронзовые башмаки
• Тип подшипников: роликовые подшипники большого диаметра
• Система управления: гидростатически сбалансированный кулачок

1. Максимальное давление 350 бар (5000 psi) для переменных моторов серий M24 и M30. Может потребоваться более высокое давление сервопривода, обратитесь к Parker.
2. При использовании жидкостей HF-1 максимальная скорость составляет 1800 об/мин для жидкостей HF-0.

Сравнение рабочих объемов серий гидравлических насосов Parker Gold Cup

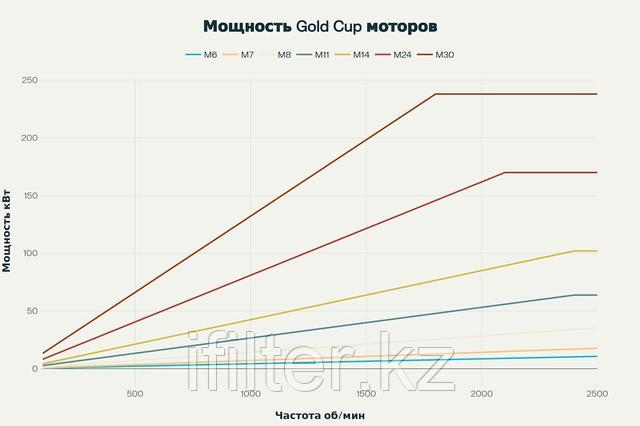

Диаграмма зависимости мощности от частоты вращения для моторов Parker GOLD CUP

Диаграмма зависимости крутящего момента от рабочего давления для моторов Parker GOLD CUP

Сравнительная диаграмма характеристик моторов Parker GOLD CUP по моменту и мощности

Диаграмма зависимости КПД от нагрузки для моторов Parker GOLD CUP

Вспомогательный насос (внутренний)

• Рабочий объем: 17.5 см³/об (1.07 in³/rev) для P6, 7, 8P, S, V и P11, 14V; 35 см³/об (2) 1.07 in³/rev для P11, 14P, S; 46.1 см³/об (2.81 in³/rev) для P24, 30P, S. Доступны и другие размеры.
• Расход: Например, для серий P6, 7, 8, 11, 14 при 1500 об/мин - 26.1 л/мин (6.9 gpm); при 1800 об/мин - 31.4 л/мин (8.3 gpm).

Давление подпитки и сервопривода (внутренний вспомогательный насос)

• Давление подпитки (минус давление в корпусе): 12.4-15.2 бар (180-220 psi) для всех серий.
• Давление сервопривода (минус давление в корпусе) при 0 бар разгрузки: 21.2-29.0 бар (308-420 psi) для всех серий.
• Давление сервопривода (минус давление в корпусе) при 350 бар разгрузки (для блоков управления HI-IQ): 34.5-44.8 бар (500-650 psi) для всех серий.
• Максимальное давление на входе вспомогательного насоса: 13.8 бар (200 psi).
• Минимальное компенсирующее давление: Всегда на 6.9-13.8 бар (100-200 psi) выше давления сервопривода.
• Стандартное заводское компенсирующее давление: 69.0 бар (1000 psi).

Время отклика компенсатора (согласно SAE J497 при 350 бар, 5000 psi)

• P6, 7, 8: Снижение хода - 0.05 сек; Увеличение хода - 0.9 сек.
• P11, 14: Снижение хода - 0.07 сек; Увеличение хода - 1.5 сек.
• P24, 30: Снижение хода - 0.10 сек; Увеличение хода - 1.8 сек.

Крутящий момент для поворота вала роторного сервопривода: 2.3 Нм (20 in-lbs).

Расшифровка парт-номеров насосов Parker Gold Cup серии P30:

Ключ к расшифровке кода (основные элементы)

• P30S / P30P – Серия и тип насоса (S – с hot oil shuttle, P – стандарт)
• HD – Heavy Duty, усиленное исполнение
• 7 / 2 – Код вала (7 – двойной сальник, 2 – одинарный, оба SAE)
• R1B / R1A / R5B – Направление вращения (R – правое), тип уплотнения (1 – Nitrile, 5 – Viton), сторона управления (A/B)
• 5A2 / 8A2 / 9A2 / 8A4 – Тип управления (см. ниже)
• B00 / A00 – Базовая конфигурация, сторона установки управления
• 2B1 / XB1 / X00 – Дополнительные опции (индикатор объема, спец. исполнение)
• M2 – Специальная модификация (например, для тандемных насосов)

Основные типы управления

Пример полной расшифровки

P30S-7R1B-5A2-B00-2B1-M2

• P30S – Насос Gold Cup, 501,5 см³/об, тип S (средний привод, встроенный бустер и сервонасос, с hot oil shuttle)
• 7 – Вал SAE, двойной сальник
• R – Правое вращение
• 1 – Уплотнения Nitrile (Buna-N)
• B – Основное управление на стороне B
• 5A2 – Электрогидравлический сервопривод с регулировкой макс. объема
• B00 – Базовая конфигурация
• 2B1 – Индикатор объема
• M2 – Спец. исполнение (например, для тандемной установки)

Условия эксплуатации и нормы безопасности

• Монтаж: Насос или мотор могут работать в любом положении. При вертикальном монтаже рекомендуется дренировать подшипник вала через соответствующий дренажный порт.
• Соосность валов: Вал насоса должен быть соосным с валом приводного агрегата. Допустимое общее радиальное биение для шлицевых валов — не более 0.15 мм (0.006 in.). Угловое смещение осей внешнего и внутреннего шлицев должно быть менее ±0.002 мм на миллиметр радиуса вала. Интерфейс муфты должен быть смазан, рекомендуется литиевая дисульфидная смазка. Внутренняя муфта должна быть закалена до Rc 27-34 и соответствовать SAE-J498c, класс 5 с плоским корнем и боковым зазором.
• Шпоночные валы: Необходимо использовать высокопрочные термообработанные шпонки с твердостью 27-34 Rc. Края шпонки должны быть сняты фаской 0.75-1 мм (0.030-0.040 in.) под углом 45°.
• Входное давление: В замкнутом гидравлическом контуре входное давление насоса или гидромотора поддерживается интегральной системой подпитки на уровне не менее 10.3 бар (150 psi).
• Дренажный порт: Дренаж должен осуществляться из верхнего дренажного порта. При периодических скоростях насоса ниже 1000 об/мин рекомендуется установить обратный клапан на 2.8 бар (40 psi) в дренажной линии. Дренаж корпуса мотора должен быть подключен к дренажу корпуса насоса.
• Фильтрация: Рекомендуется использовать недорогие фильтры низкого давления в обратных и дренажных линиях. Вспомогательная жидкость насоса также должна быть отфильтрована. Производительность фильтра должна быть как минимум в два раза выше расхода вспомогательного насоса.
• Рекомендуемые жидкости: Жидкости на нефтяной основе с присадками для ингибирования окисления, защиты от ржавчины, пеногашения и деаэрации (Parker Denison стандарт HF-1). Допустимы жидкости с противоизносными присадками, соответствующие стандарту Parker Denison HF-0.
• Вязкость:
  • Макс. при холодном пуске: 1600 сСт (7500 SUS)
  • Макс. при полной мощности: 160 сСт (750 SUS)
  • Оптимальная для максимального срока службы: 30 сСт (140 SUS)
• Минимум при полной мощности: 10 сСт (60 SUS)
• Чистота жидкости: Соответствие ISO 20/17/14 или выше. Содержание воды менее 500 ppm для минеральных жидкостей.

Просим вас при обращении всегда прикладывать четкое фото шильдика вашего мотора или насоса Parker Gold Cup. Это позволит ускорить обработку запроса, исключить ошибки в подборе и гарантировать корректную поставку нужных комплектующих.

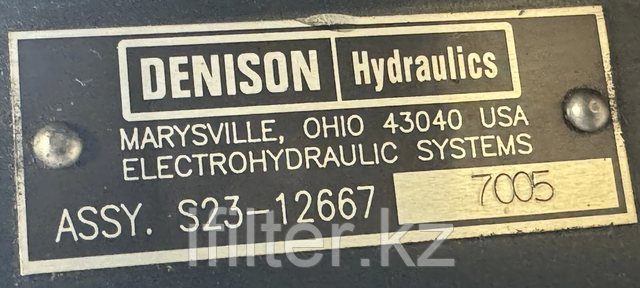

Примеры шильдиков:

Гарантия и условия продажи

Parker Hannifin Corporation предоставляет гарантию на отсутствие дефектов материалов и изготовления в течение восемнадцати месяцев с даты поставки покупателю. Компания не несет ответственности за косвенные, случайные или последующие убытки, возникшие в результате использования продукции.

Надеемся, информация поможет вам в выборе гидравлического оборудования Parker GOLD CUP® в Казахстане. Актуальные цены в тенге и условия поставки уточняйте у официальных дистрибьюторов Parker Hannifin в Казахстане.
