Быстроразъемные соединения (БРС) BAUER

Быстроразъемные соединения BAUER HK – это признанный лидер на мировом рынке, разработанный более 50 лет назад Рудольфом БАУЭРОМ. Система BAUER HK, известная как самая популярная промышленная соединительная система HK, обеспечивает быструю установку, исключительную гибкость и долговечность, что делает ее идеальным решением для различных отраслей промышленности в Казахстане.

Система соединений BAUER HK представляет собой ведущее промышленное решение для быстроразъемных соединений, разработанное на протяжении более 50 лет и признанное во всем мире как "Настоящий BAUER" и "Просто лучший". Эта система отличается быстрым монтажом, исключительной гибкостью (до 30° артикуляции), высокой прочностью, долговечностью (горячее цинкование и варианты из нержавеющей стали), а также неотъемлемой безопасностью, обеспечивая герметичность под давлением до 20 бар.

Области Применения Соединений BAUER HK

Соединения BAUER HK широко применяются в самых требовательных условиях, благодаря своей надежности и универсальности.

• Горнодобывающая промышленность и тоннелестроение: Системы BAUER HK незаменимы для перекачки воды, шлама и других материалов на строительных и горнодобывающих объектах.
• Гражданское строительство и дорожное строительство: Используются для водоотведения, подачи пресной воды, транспортировки сточных вод и сжатого воздуха.
• Аварийные и временные водопроводные линии: Идеальны для подачи питьевой воды, борьбы со стихийными бедствиями и пожарами, а также для временных обходных трубопроводов.
• Нефтяная промышленность: Применяются для перекачки сырой нефти и нефтепродуктов.
• Пневматические конвейерные системы: Подходят для транспортировки порошкообразных и гранулированных материалов, а также для вакуумной загрузки и экстракции.
• Пищевая, фармацевтическая и химическая промышленности: Доступны версии из нержавеющей стали, соответствующие высоким стандартам гигиены.

Преимущества Оригинальных Соединений BAUER

Соединения BAUER HK отличаются рядом ключевых преимуществ, которые обеспечивают их высокую эффективность и долгий срок службы.

• Быстрая установка: Система монтируется быстро и легко, даже в условиях плохой видимости. Для установки не требуются специальные инструменты или дополнительные детали.
• Гибкость: Соединения обеспечивают угол сочленения до $30^{\circ}$, что позволяет легко адаптироваться к сложным условиям на объекте без потери герметичности под давлением или разрежением.
• Прочность и долговечность: Изготавливаются из высококачественной высокопрочной стали с абразивостойким горячим цинкованием в соответствии с DIN 50976. Также доступны варианты из нержавеющей стали.
• Безопасность: Выдерживают давление до 20 бар как при всасывании, так и при подаче, в зависимости от выбранного материала уплотнения. Система HKS оснащена специальным штифтовым фиксатором, который предотвращает непреднамеренное открытие под давлением.
• Термостойкость: Способны выдерживать температуры до $110^{\circ}C$ при использовании специальных уплотнений.
• Устойчивость к растяжению: Сохраняют герметичность под давлением и при всасывании даже при воздействии растягивающего напряжения.
• Универсальность: Подходят для работы с различными средами, включая питьевую воду, сточные воды, сжатый воздух, газы, выхлопные газы, шлам, цементные растворы, бентонит, сырую нефть и нефтепродукты, а также порошкообразные материалы.

Технические Характеристики Соединений BAUER

Система BAUER HK включает в себя широкий ассортимент труб и фитингов, оцинкованных в соответствии с DIN EN ISO 1461.

Муфты BAUER HK/HKS

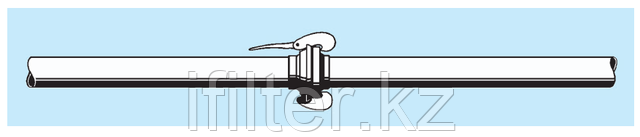

Муфты BAUER HK/HKS обладают высокой эффективностью и простотой монтажа.

• Шарнирное соединение: До 30∘С
• Рабочее давление: До 20 бар (PN 20)

* HK 194 также доступен с PN 20.

Трубы BAUER HK/HKS Quick-coupling

Стандартная длина труб составляет 6 метров.

Технические характеристики быстроразъемных труб BAUER HK/HKS (стандартная длина 6 м)

Вес монтажных труб BAUER HK/HKS по длине

Заглушки BAUER HK S1

Соединительные кольца с рычагом BAUER HK S2

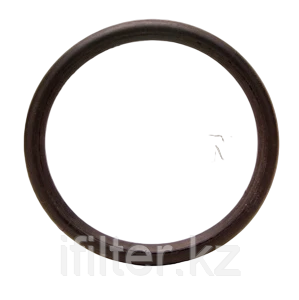

Резиновые уплотнительные кольца BAUER HK S4, S5

Доступны специальные материалы уплотнений по запросу.

Заглушки BAUER HK S8

Отводы BAUER HK 90 S11

* HK 194 также доступен с PN 20.

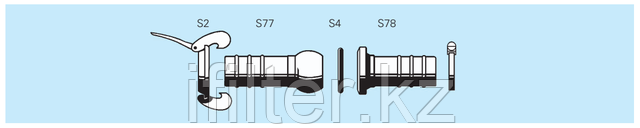

Соединения для шлангов BAUER HK с шаром S77

Отдельные элементы соединения

• Шаровой элемент BAUER HK (S1): Фундаментальный компонент системы соединений HK, образующий одну половину быстроразъемного соединения. Доступность черного, оцинкованного и нержавеющего вариантов шарового элемента последовательно подтверждает универсальность системы для различных коррозионных сред и сред, что соответствует более широкой теме совместимости материалов для разнообразных применений.

• Рычажное запорное кольцо BAUER HK (S2): Важный компонент для надежного крепления соединения, особенно необходимого для сред под давлением, и служащего защитой от непреднамеренного открытия. Включение никелированного варианта для рычажного запорного кольца, помимо оцинкованного и нержавеющего, предполагает специфические применения, требующие повышенной твердости поверхности, превосходной коррозионной стойкости или особых эстетических свойств, выходящих за рамки стандартного цинкования. Это указывает на тонко настроенный выбор материала для критически важных компонентов, которые могут подвергаться более высокому износу или требовать специализированной устойчивости к окружающей среде.

• Муфта BAUER HK (S3): Дополнительный компонент к шаровому элементу, завершающий быстроразъемное соединение. Аналогично шаровому элементу, многочисленные варианты материалов для муфты подчеркивают адаптируемость системы к различным эксплуатационным условиям и требованиям к долговечности, обеспечивая совместимость по всей сборке соединения.

• Резиновое уплотнительное кольцо BAUER HK (S4, S5): Критически важный компонент для поддержания герметичности соединения под всасыванием и давлением. Явное указание "для воды", "маслостойких" и "пищевых" уплотнительных колец , в сочетании с примечанием "Специальные варианты уплотнительных материалов доступны по запросу!", подчеркивает критический выбор конструкции для совместимости со средами. Это подчеркивает, что материал уплотнения так же важен, как и материал самого соединения, часто являясь наиболее уязвимым компонентом в системе перекачки жидкости. Уплотнения имеют первостепенное значение для предотвращения утечек, поддержания эффективности системы и обеспечения безопасности. Различные среды (например, нефтепродукты, питьевая вода, едкие химикаты, пищевые продукты) имеют совершенно разные химические составы, температуры и требования к чистоте. Это требует специфических эластомерных соединений, которые могут противостоять деградации, сохранять эластичность и предотвращать загрязнение. Предлагая стандартные варианты и индивидуальные решения, BAUER демонстрирует сложное понимание того, что уплотнение является критически важным инженерным компонентом, а не просто аксессуаром, жизненно важным для долгосрочной работы и соответствия требованиям (например, правилам FDA для контакта с пищевыми продуктами).

• Заглушка BAUER HK (S8): Используется для надежного герметичного закрытия конца трубопровода, предотвращая поток и попадание посторонних материалов.

• Концевой шаровой элемент BAUER HK (S9): Специализированный фитинг, предназначенный для завершения трубопровода шаровым соединением, что позволяет в будущем расширять или подключать систему. Отмечается, что для этого элемента требуется рычажное запорное кольцо S2. Явное примечание о том, что "Концевой шаровой элемент S9" требует "дополнительного рычажного запорного кольца S2" , подчеркивает модульность и компонентную природу системы BAUER. Это уточняет, что некоторые компоненты не являются автономными, а интегрируются в более крупный механизм быстрого соединения, что крайне важно для правильного заказа, сборки и обеспечения целостности системы.

Технические характеристики отдельных элементов соединения BAUER HK

Качество материалов и производства

Продукция BAUER HK изготавливается из высококачественной высокопрочной стали, подвергаемой горячему цинкованию в соответствии со стандартами DIN EN ISO 1461, что обеспечивает исключительную износостойкость и долговечность. Для применений, требующих повышенной коррозионной стойкости, доступны варианты из нержавеющей стали. Высокий уровень качества BAUER достигается благодаря бескомпромиссному использованию высококачественных материалов и собственному производству с контролем качества на трубопрокатных станах, специально разработанных для этой цели. Миллионы быстроразъемных труб BAUER HK доказали свою ценность в тяжелых промышленных и сельскохозяйственных применениях на мировых рынках.

Номинальное давление

Система в целом является всасывающей и напорной, выдерживая давление до 20 бар. Однако номинальное давление может варьироваться для конкретных компонентов и размеров. Например, для HK 194 также доступно номинальное давление 20 бар.

Температурная стойкость

Система BAUER HK способна выдерживать температуры до 110°C при использовании специальных уплотнений, что расширяет ее применимость в условиях повышенных температур.

Потери на трение при перекачке воды

На следующей диаграмме представлены характеристики потерь давления для воды в зависимости от расхода. Эта диаграмма имеет решающее значение для гидравлических расчетов, позволяя инженерам точно оценивать потери энергии в трубопроводных системах и оптимизировать выбор насосов и конфигураций трубопроводов для обеспечения эффективной работы.

Условия Эксплуатации и Безопасность

Все оригинальные трубы и фитинги BAUER оцинкованы в соответствии с DIN EN ISO 1461, что обеспечивает высокую коррозионную стойкость. Система HK/HKS является всасывающей и напорной, что гарантирует надежность при работе с различными средами. Для сред под давлением критически важен специальный штифтовый фиксатор (HKS Design), который предотвращает случайное открытие соединения. Уплотнительное кольцо надежно закреплено в раструбе муфты.у.

Закажите Соединения BAUER HK в Казахстане

В целом, система BAUER HK представляет собой комплексное, надежное и высокоэффективное решение для широкого круга задач по перекачке, позиционируя BAUER как лидера в области инноваций и качества в сегменте быстроразъемных соединений. Приверженность компании собственному производству и строгому контролю качества гарантирует, что каждый компонент соответствует высоким стандартам, необходимым для обеспечения бесперебойной и безопасной работы в самых сложных условиях. Приобретая оригинальные быстроразъемные соединения BAUER HK, вы инвестируете в надежность, долговечность и эффективность. Свяжитесь с нами, чтобы получить подробную информацию о наличии и ценах в тенге, а также подобрать оптимальные решения для ваших задач. Мы предлагаем полный ассортимент продукции BAUER, соответствующей самым высоким стандартам качества.
