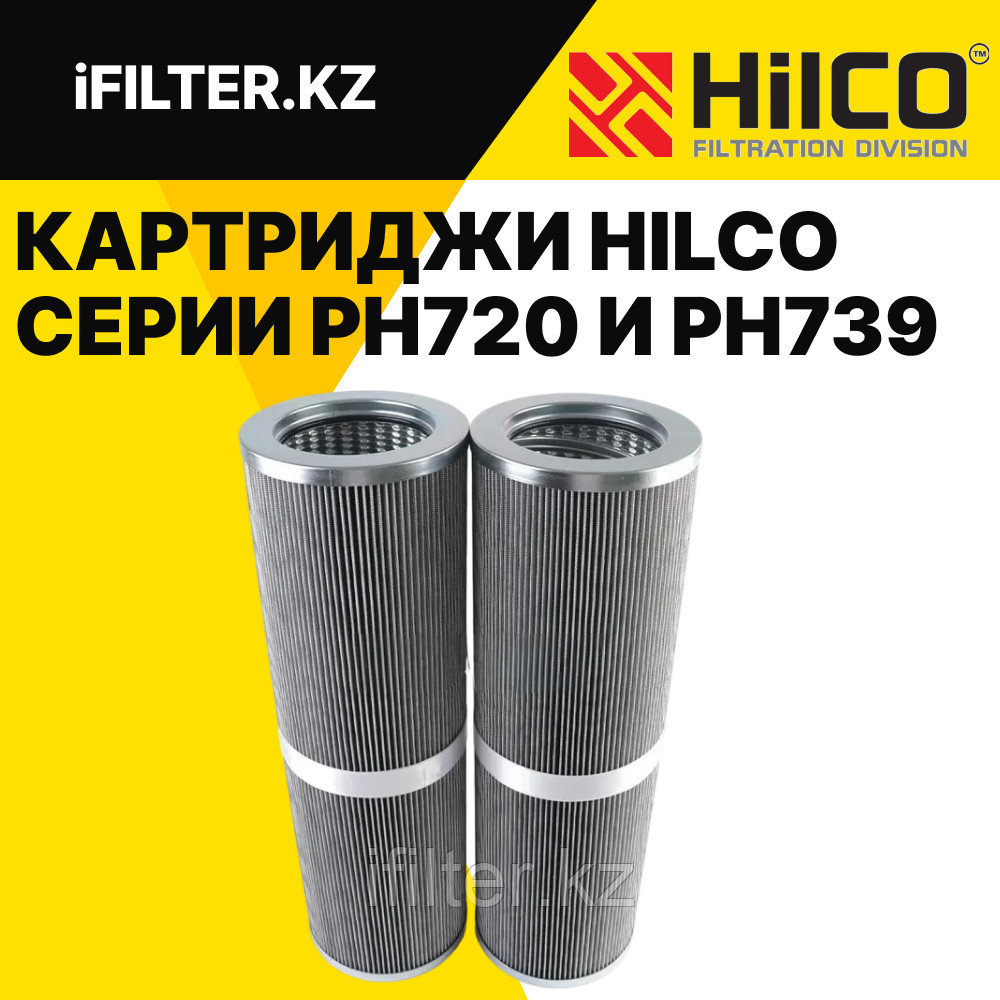

Модель фильтра Hilco PH720-XX-CG предназначена для рынка турбин/турбокомпрессоров. Картриджи PH720 и PH739 имеют двойную сетку и большой внутренний диаметр, что позволяет им работать с высокими потоками. Синтетическая среда позволяет использовать картридж в различных областях, включая те, которые обычно приводят к износу стандартного целлюлозно-бумажного картриджа, например, воздействие воды.
Ключевой особенностью фильтров является использование двойной экранированной синтетической среды, которая обеспечивает исключительную прочность конструкции. Фильтрующий элемент изготавливается из эпоксидно-покрытой стали с двойным экраном, что позволяет выдерживать высокие циклические и импульсные нагрузки. Центральные трубки выполнены из плакированной и эпоксидно-покрытой стали, а торцевые крышки из покрытой стали обеспечивают долговечность конструкции.
| Артикул | Модель | Применение | Общая длина | Внутренний диаметр | Внешний диаметр | Beta=200 (эффективность 99,5%) | Материал уплотнительного кольца |
|---|---|---|---|---|---|---|---|
| PH720-01-CG | PH72001CG | Подшипниковая смазка, турбинная смазка, минеральное масло, фосфатный эфир | 49 см | 16 см | 10 см | 17 микрон | Нитрил |
| PH720-03-CG | PH72003CG | Турбинная смазка, минеральное масло, фосфатный эфир | 49 см | 10 см | 16 см | 27 микрон | Нитрил |
| PH720-05-CG | PH72005CG | Турбинная смазка, минеральное масло, фосфатный эфир | 49 см | 16 см | 10 см | 41 микрон | Нитрил |
| PH720-10-CG | PH72010CG | СОЖ для станков, СОЖ | 49 см | 16 см | 10 см | 51 микрон | Нитрил |
| PH720-11-CG | PH72011CG | СОЖ для станков, СОЖ | 49 см | 10 см | 16 см | 10 микрон | Нитрил |
| PH720-12-CG | PH72012CG | Установка для отжима стружки, токарные автоматы, режущее масло | 49 см | 3 мм | 16 см | 4 микрона | Нитрил |
| PH720-12-CGV | PH72012CGV | Установка для отжима стружки, токарные автоматы, режущее масло, вакуумный насос, уплотнение, смазочное масло | 49 см | 16 см | 10 см | 4 микрона | Фторуглерод |
| PH720-16-CG | PH72016CG | Топливный газ, дизельное топливо, турбина | 49 см | 16 см | 10 см | 3 микрона | Нитрил |
| PH720-20-CG | PH72020CG | Смазка компрессора, газовый компрессор | 49 см | 10 см | 16 см | 74 микрона | Нитрил |
| PH720-40-CG | PH72040CG | Коробка передач, трансмиссионное масло | 49 см | 16 см | 10 см | 125 микрон | Нитрил |
| PH720-01-CGN | PH72001CGN | Теплопередача, охлаждающая жидкость двигателя | 49 см | 10 см | 16 см | 17 микрон | Неопрен |
| Модель | Применение | Длина, мм (дюйм) | Внешний диаметр, мм (дюйм) | Внутренний диаметр, мм (дюйм) | Класс фильтрации Beta 200, мкм | Класс фильтрации Beta 1000, мкм | Материал уплотнения | Фильтрующая среда | Торцевые крышки | Центртрубка | Макс. температура, °C (°F) | Прочность на сжатие, бар (psi) | Особенности |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PH720-01-CG | Смазка подшипников, турбинное, минеральное масло, фосфатные эфиры | 490 (19,312) | 159 (6,25) | 105 (4,13) | 15 | 17 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-01-CGVSSN | Как PH720-01-CG | 490 (19,312) | 159 (6,25) | 105 (4,13) | 15 | 17 | Витон | Синтетическая | Нержавеющая сталь | Нержавеющая сталь | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-03-CG | Смазка турбин, полиолэфиры, аэродеривативные турбины | 490 (19,312) | 159 (6,25) | 105 (4,13) | 25 | 27 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-05-CG | Закалочное масло, термообработка | 490 (19,312) | 159 (6,25) | 105 (4,13) | 41 | 43 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-10-CG | Охлаждающая жидкость для станков | 490 (19,312) | 159 (6,25) | 105 (4,13) | 51 | 53 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-11-CG | Силиконовое масло, теплоноситель | 490 (19,312) | 159 (6,25) | 105 (4,13) | 10 | 12 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-12-CG | Вакуумный насос, масло для уплотнения, производство микросхем | 490 (19,312) | 159 (6,25) | 105 (4,13) | 4 | 5 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-12-CGV | Как PH720-12-CG | 490 (19,312) | 159 (6,25) | 105 (4,13) | 4 | 5 | Фторкаучук (флуорокарбон) | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-16-CG | Топливный газ, дизель, турбины | 490 (19,312) | 159 (6,25) | 105 (4,13) | 2 | 7 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-20-CG | Газовые компрессоры, масло для компрессоров | 490 (19,312) | 159 (6,25) | 105 (4,13) | 69 | 74 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-40-CG | Редукторное масло, коробки передач | 490 (19,312) | 159 (6,25) | 105 (4,13) | 100 | 125 | Нитрил | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| PH720-01-CGN | Как PH720-01-CG | 490 (19,312) | 159 (6,25) | 105 (4,13) | 15 | 17 | Неопрен | Синтетическая | Коррозионностойкий металл | Сталь с оловянным покрытием | 121 (250) | 6,9 (100) | Эпоксидная сетка, открытые торцы |
| Артикул | Модель | Применение | Общая длина | Внешний диаметр | Внутренний диаметр | Площадь фильтрации | Beta=200 (эффективность 99,5%) | Beta=1000 (эффективность 99,9%) | Материал уплотнительного кольца |
|---|---|---|---|---|---|---|---|---|---|
| PH739-01-CG | PH73901CG | Подшипниковая смазка, турбинная смазка, минеральное масло, фосфатный эфир | 98 см | 16 см | 10 см | 36652 кв. см | 15 MICRON | 17 MICRON | NITRILE |
| PH739-03-CG | PH73903CG | Турбинная смазка, минеральное масло, фосфатный эфир | 98 см | 16 см | 10 см | 36652 кв. см | 25 MICRON | 27 MICRON | NITRILE |
| PH739-05-CG | PH73905CG | Турбинная смазка, минеральное масло, фосфатный эфир | 98 см | 16 см | 10 см | 36652 кв. см | 41 MICRON | 43 MICRON | NITRILE |
| PH739-10-CG | PH73910CG | СОЖ для станков | 98 см | 16 см | 10 см | 39710 кв. см | 51 MICRON | 53 MICRON | NITRILE |
| PH739-11-CG | PH73911CG | СОЖ | 98 см | 16 см | 10 см | 36652 кв. см | 10 MICRON | 12 MICRON | NITRILE |
| PH739-12-CG | PH73912CG | Установка для отжима стружки, токарные автоматы, режущее масло | 98 см | 16 см | 10 см | 36652 кв. см | 4 MICRON | 6 MICRON | NITRILE |
| PH739-20-CG | PH73920CG | Смазка компрессора | 98 см | 16 см | 10 см | 39710 кв. см | 69 MICRON | 74 MICRON | NITRILE |
| PH739-40-CG | PH73940CG | Коробка передач, трансмиссионное масло | 98 см | 16 см | 10 см | 39710 кв. см | 100 MICRON | 125 MICRON | NITRILE |
| PH739-01-CGV | PH73901CGV | Теплопередача, синтетическое, гликоль, силикон, фреон, гидравлическое масло, трансмиссия | 98 см | 16 см | 10 см | 36652 кв. см | 15 MICRON | 17 MICRON | FLUOROCARBON |
| PH739-03-CGV | PH73903CGV | Теплопередача, синтетическое, гликоль, силикон, фреон, гидравлическое масло, трансмиссия | 98 см | 16 см | 10 см | 36652 кв. см | 25 MICRON | 27 MICRON | FLUOROCARBON |
| PH739-05-CGV | PH73905CGV | Теплопередача, синтетическое, гликоль, силикон, фреон, гидравлическое масло, трансмиссия | 98 см | 16 см | 10 см | 36652 кв. см | 41 MICRON | 43 MICRON | FLUOROCARBON |
| PH739-10-CGV | PH73910CGV | Теплопередача, синтетическое, гликоль, силикон, фреон, гидравлическое масло, трансмиссия | 98 см | 16 см | 10 см | 39710 кв. см | 51 MICRON | 53 MICRON | FLUOROCARBON |
| PH739-12-CGV | PH73912CGV | Теплопередача, синтетическое, гликоль, силикон, фреон, гидравлическое масло, трансмиссия | 98 см | 16 см | 10 см | 36652 кв. см | 4 MICRON | 6 MICRON | FLUOROCARBON |
| PH739-16-CG | PH73916CG | Топливный газ, дизельное топливо, турбина | 98 см | 16 см | 10 см | 36652 кв. см | 2 MICRON | 3 MICRON | NITRILE |
| PH739-14-CG | PH73914CG | 98 см | 16 см | 10 см | 36652 кв. см | 3 MICRON | 5 MICRON | NITRILE | |
| PH739-16-CGV | PH73916CGV | Топливный газ, дизельное топливо, турбина | 98 см | 16 см | 10 см | 36652 кв. см | 2 MICRON | 3 MICRON | FLUOROCARBON |
| PH739-01-CGEPDM | PH73901CGEPDM | 98 см | 16 см | 10 см | 36652 кв. см | 15 MICRON | 17 MICRON | EPDM | |
| PH739-01-CGTEF | PH73901CGTEF | 98 см | 16 см | 10 см | 36652 кв. см | 15 MICRON | 17 MICRON | TEFLON |
Крупнейшие нефтегазовые проекты страны, включая месторождения Тенгиз, Кашаган и Карачаганак, требуют надежного фильтрационного оборудования для своих турбокомпрессорных установок. Проект расширения Карачаганака предусматривает ввод дополнительных компрессоров обратной закачки газа стоимостью 970 млн долларов США, что создает дополнительные возможности для применения передовых фильтрационных систем.
Крупнейшие нефтегазовые проекты страны, включая месторождения Тенгиз, Кашаган и Карачаганак, требуют надежного фильтрационного оборудования для своих турбокомпрессорных установок. Проект расширения Карачаганака предусматривает ввод дополнительных компрессоров обратной закачки газа стоимостью 970 млн долларов США, что создает дополнительные возможности для применения передовых фильтрационных систем.
Распределение применения фильтров HILCO в различных отраслях Казахстана отражает структуру промышленности страны, где нефтегазовый сектор занимает доминирующее положение. Энергетическая отрасль, включая газотурбинные установки, также представляет значительный сегмент рынка для специализированных фильтрационных решений.
Фильтры HILCO PH720 и PH739 демонстрируют превосходные эксплуатационные характеристики по сравнению с традиционными фильтрационными решениями. Диаграмма производительности показывает зависимость перепада давления от расхода для различных типов фильтрующих сред, что позволяет точно подобрать оптимальную конфигурацию для конкретного применения.
Фильтрующие картриджи HILCO PH720 и PH739 представляют собой оптимальное решение для нефтегазовой промышленности Казахстана, сочетающее передовые технологии фильтрации с экономической эффективностью. Более чем столетний опыт компании Hilliard Corporation в области фильтрационных технологий, подтвержденный сертификацией ISO 9001:2015, гарантирует надежность и качество продукции.
Растущий объем нефтегазового производства в Казахстане и реализация крупных инвестиционных проектов создают благоприятные условия для внедрения передовых фильтрационных технологий. Фильтры HILCO, благодаря своим техническим преимуществам и экономической эффективности, могут внести значительный вклад в повышение надежности и эффективности работы турбинного оборудования казахстанских предприятий.
