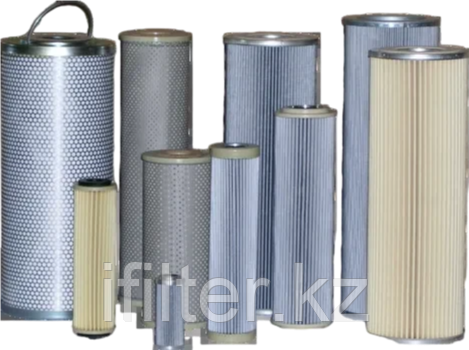

Фильтрующие картриджи HILCO серии PH

В современном мире, где требования к чистоте топлива, смазочных и гидравлических масел постоянно растут, выбор эффективных фильтров становится критически важным. Для предприятий Казахстана, стремящихся к повышению производительности и сокращению простоев, высокопроизводительные фильтрующие картриджи HILCO серии PH предлагают передовое решение. Эти картриджи разработаны для замены существующих, обеспечивая улучшенную эффективность фильтрации и снижение перепада давления.

Основное назначение картриджей серии PH — обеспечение высокоэффективной и надежной фильтрации различных промышленных жидкостей, включая такие критически важные, как топливо, смазочные и гидравлические масла. Эти картриджи разработаны как превосходная замена существующим фильтрационным решениям, предлагая значительное улучшение эффективности и снижение перепада давления. Актуальность серии PH на рынке обусловлена общей тенденцией в отрасли к достижению более чистых рабочих жидкостей. Это стремление к чистоте напрямую связано с рядом критических преимуществ: уменьшением износа движущихся частей, повышением производительности оборудования и значительным сокращением дорогостоящих простоев. Для топливных систем более чистое топливо напрямую приводит к меньшему износу инжекторов, снижая вероятность увеличения расхода топлива, изменения частоты холостого хода и разбавления смазочного масла. Обозначение "High Flow" (высокий расход), заметно присутствующее в названии продукта , указывает на оптимизацию конструкции картриджей для эффективной динамики жидкости, обеспечивая минимальное сопротивление потоку при максимальном удалении загрязняющих веществ.

Преимущества синтетических фильтрующих картриджей HILCO PH

Традиционные целлюлозные картриджи, при повышении эффективности фильтрации, зачастую приводят к увеличению перепада давления и более частой замене из-за быстрого насыщения загрязнениями. Синтетические фильтрующие картриджи HILco PH разработаны для решения этих проблем.

Основные преимущества:

• Улучшенная эффективность: Картриджи HILCO PH оснащены двойным синтетическим фильтрующим материалом, специально разработанным для высокопоточных систем. Это позволяет достичь более высокой степени очистки жидкостей, что снижает износ движущихся частей, улучшает производительность и сокращает время простоя оборудования.
• Сниженный перепад давления: Переход от менее эффективных целлюлозных картриджей к более эффективным картриджам PH может фактически привести к снижению перепада давления , что оптимизирует срок службы картриджа.
• Водостойкость: Синтетический материал PH картриджей невосприимчив к воде , что делает их идеальными для применения в условиях, где стандартные целлюлозные картриджи быстро выходят из строя (например, при контакте с водой). Это особенно актуально для турбинных смазочных и гидравлических масел.

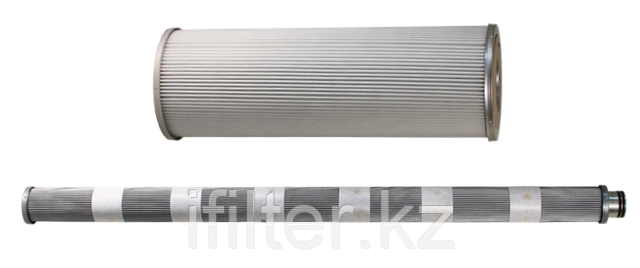

• Прочная конструкция: Жесткая структура складок картриджа обеспечивает устойчивость к высоким циклическим и пульсирующим потокам, предотвращая преждевременное разрушение.
• Широкий спектр применения: Благодаря особому синтетическому материалу, картриджи могут использоваться в различных отраслях, включая те, где обычно используются целлюлозные бумажные картриджи.

Одним из важнейших преимуществ синтетического материала является его врожденная водонепроницаемость. Это критическое отличие от стандартных целлюлозных (бумажных) фильтрующих картриджей, которые склонны к разрушению, разбуханию и потере эффективности при воздействии воды. Картриджи PH сохраняют свою структурную и фильтрационную целостность в присутствии влаги, что делает их исключительно подходящими для применений, где загрязнение водой является распространенной проблемой, например, в смазочных и гидравлических маслах паровых турбин.

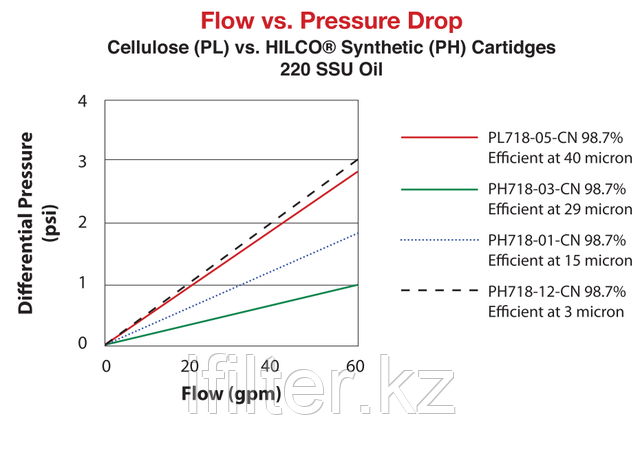

Традиционные целлюлозные фильтры, разработанные для повышения эффективности, обычно приводят к значительному увеличению перепада давления и быстрее засоряются, что требует частой замены. В отличие от этого, картриджи серии PH специально разработаны для высоких скоростей потока, что позволяет им достигать превосходной эффективности фильтрации при потенциальном фактическом снижении перепада давления. Это преимущество в производительности наглядно подтверждается графиком "Расход против перепада давления" , который показывает, что картридж PH718-01-CN (эффективность 98,7% при 15 микронах) демонстрирует заметно более низкий перепад давления по сравнению с целлюлозным картриджем PL718-05-CN (эффективность 98,7% при 40 микронах) при эквивалентных скоростях потока. Это демонстрирует превосходную гидравлическую эффективность, которая приводит к экономии энергии при эксплуатации.

Технические характеристики фильтрующих картриджей HILCO PH

Для предприятий в Казахстане, заинтересованных в точной спецификации, ниже представлены ключевые технические параметры картриджей HILCO PH:

Общие характеристики

• Материал фильтрующего элемента: Синтетический, с двойным экранированием нейлоном или сталью с эпоксидным покрытием.
• Центральные трубки: Коррозионностойкие.
• Торцевые заглушки: Коррозионностойкий металл.
• Уплотнения: Целлюлозные прокладки (стандартные).
• Максимальная рабочая температура: 250°F (121°C).
• Давление разрушения (Collapse Pressure): 100 фунтов на квадратный дюйм (6.9 бар).
• Общая длина: 18 дюймов (45.72 см) для большинства моделей PH718.
• Внешний диаметр (O.D.): 6 1/4 дюйма (15.88 см).
• Внутренний диаметр (I.D.): 2 9/16 дюйма (6.51 см).
• Площадь фильтрации: 3850 квадратных дюймов (2.48 м²) для большинства моделей, 4091 квадратный дюйм (2.64 м²) для некоторых.

Номенклатура и подбор картриджа

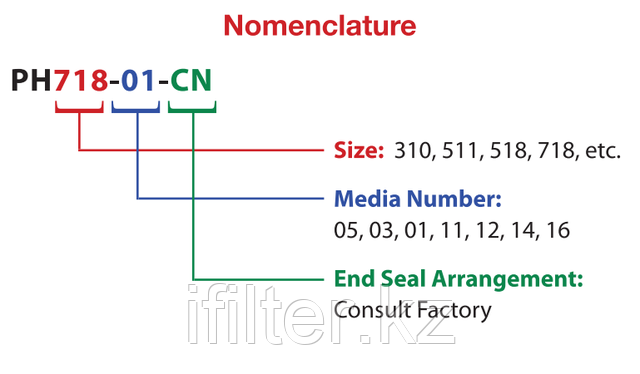

Номенклатура картриджей HILCO PH позволяет легко идентифицировать их характеристики: PH [Размер] - [Номер среды] - [Расположение торцевого уплотнения].

• Размер: 310, 511, 518, 718 и т.д..
• Номер среды (Media Number): 05, 03, 01, 11, 12, 14, 16.
• Расположение торцевого уплотнения (End Seal Arrangement): Консультируйтесь с производителем.

Эффективность фильтрации (согласно ISO-4572)

Эффективность фильтрации измеряется с использованием коэффициента Beta (β), который является отраслевым стандартом (ISO-4572) для измерения эффективности. Например, β₃ = 75 эквивалентно удалению 98.7% частиц размером 3 микрона и более, а β₃ = 200 эквивалентно удалению 99.5% частиц размером 3 микрона и более.

Ниже приведена таблица эффективности для различных номеров среды:

Понимание бета-коэффициента и эффективности

Бета-коэффициент (βx) — это международно признанный отраслевой стандарт (ISO-4572), используемый для количественной оценки эффективности фильтрации элемента фильтра. Он представляет собой отношение количества частиц размером более определенного размера (x микрон) до фильтра к количеству частиц размером более того же размера после фильтра. Более высокий бета-коэффициент указывает на более эффективный фильтр, что означает, что он удаляет больший процент частиц, равных или превышающих указанный размер в микронах.

Ключевые эквиваленты эффективности (согласно предоставленным документам):

• Бета (βx) = 75: Это соответствует эффективности 98,7% в удалении частиц указанного размера в микронах и более. Это часто считается "номинальным" рейтингом.
• Бета (βx) = 200: Это означает эффективность 99,5% в удалении частиц указанного размера в микронах и более. Это обычно считается "абсолютным" рейтингом.
• Бета (βx) = 1000: Это указывает на очень высокую эффективность 99,9% в удалении частиц указанного размера в микронах и более. Это представляет собой почти абсолютную способность фильтрации.

Таблица моделей и областей применения

Для удобства выбора подходящего картриджа HILCO PH, ниже приведена подробная таблица с указанием моделей, их характеристик и рекомендованных областей применения:

Примечание: Картриджи должны использоваться исключительно в напорных сосудах с центральной стойкой диаметром 2 дюйма.

Номенклатура и артикул фильтрующих картриджей:

Применение и совместимость

Картриджи HILCO PH идеально подходят для использования с различными жидкостями, включая:

• Подшипниковые смазки
• Турбинные смазки (минеральные масла)
• Фосфатные эфиры
• Охлаждающие жидкости
• Режущие масла
• Дизельное и турбинное топливо
• Компрессорные смазки
• Редукторные масла
• Гидравлические масла
• Полигликоли
• Полиоловые эфиры
• Закалочные масла
• Силиконовые масла
• Масла для вакуумных насосов
• Масла для чипов и пластин
• Смазочные масла для уплотнений

Инструкции по эксплуатации и безопасности

При установке и обслуживании фильтрующих картриджей HILCO PH всегда следуйте рекомендациям производителя оборудования и соблюдайте стандартные нормы безопасности. Убедитесь, что система находится под соответствующим давлением, а температура рабочей среды не превышает 250°F (121°C). Регулярно проверяйте перепад давления через фильтр и заменяйте картридж при достижении предельных значений, указанных в руководстве по эксплуатации вашей системы.

Продукция Hilliard производится в США. Для получения более подробной информации и консультаций по выбору оптимального картриджа для ваших нужд, обращайтесь к официальным представителям HILCO в Казахстане.
