Рукавные фильтры: Эффективное решение для очистки воздуха и сокращения выбросов в Казахстане

В условиях растущего внимания к вопросам экологии и ужесточения стандартов по выбросам, рукавные фильтры становятся незаменимым оборудованием для промышленных предприятий Казахстана. Эти высокоэффективные пылесборники обеспечивают чистоту воздуха на производстве и соответствие строгим экологическим нормам, достигая эффективности до 99% в улавливании мелкодисперсных частиц.

Что такое рукавный фильтр? Принцип работы и основные компоненты

Рукавный фильтр, также известный как тканевый пылесборник, представляет собой фильтрующее устройство с пористыми тканевыми или войлочными мешками, через которые пропускаются запыленные газы, оставляя пыль на поверхности мешков. Это одно из самых эффективных и экономически выгодных решений для промышленной очистки воздуха.

Принцип глубинной фильтрации:

Рукавные фильтры работают по принципу глубинной фильтрации. Это означает, что частицы удерживаются не только на поверхности фильтрующего материала, но и по всей его толщине. Такая конструкция позволяет фильтрам удерживать большое количество частиц до того, как они забьются, что делает их идеальными для работы с высокими концентрациями пыли.

Процесс фильтрации:

1. Поступление запыленного газа: Запыленный воздух или газ поступает в камеру рукавного фильтра.
2. Осаждение пыли: Пыль оседает на внешней поверхности тканевых рукавов, в то время как очищенный воздух проходит сквозь фильтровальную ткань извне внутрь.
3. Формирование пылевого слоя (кекса): Изначально на мешках образуется тонкий слой материала, который впоследствии сам действует как фильтрующая среда, повышая эффективность очистки.
4. Удаление пыли: Накопленная пыль периодически стряхивается с мешков с помощью обратного импульсного потока воздуха.
5. Сбор и выгрузка пыли: Стряхнутая пыль опускается в нижний конус и выгружается через разгрузочные клапаны.
6. Выброс очищенного воздуха: Очищенный воздух засасывается вытяжным вентилятором и выбрасывается в атмосферу.

Основные компоненты рукавного фильтра:

Рукавный фильтр состоит из множества вертикально подвешенных трубчатых мешков. Размеры мешков варьируются: диаметр от 12 до 40 см, длина от 2 до 10 м. Количество мешков может составлять от нескольких сотен до тысячи и более, в зависимости от размера фильтра. Мешки размещаются в корпусе из жесткого металлического материала.

• Чистая камера (Clean plenum)
• Запыленная камера (Dusty plenum)
• Узел "мешок-каркас-вентури" (Bag, cage, venturi assembly)
• Трубная доска (Tubeplate)
• Роторный шлюзовой затвор / Шнековый конвейер (RAV/SCREW)
• Коллектор сжатого воздуха (Compressed air header)
• Импульсная труба (Blow pipe)
• Корпус и бункер (Housing and hopper)
• Входные и выходные воздуховоды (Inlet and outlet ducts)
• Вентилятор (Fan)
• Вспомогательное оборудование (Auxiliaries): циклонный сепаратор, искрогаситель и т.д.
• Технологические структуры (Technological structures)

Типы рукавных фильтров и механизмы очистки

Существует несколько основных типов рукавных фильтров, различающихся по механизму очистки:

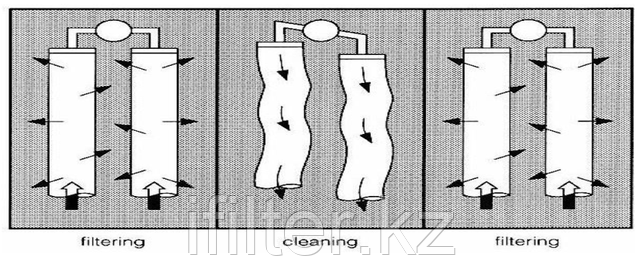

1. Встряхивающий (Shaker type)

Это старейшая конструкция, где мешки встряхиваются вручную или с помощью двигателя для удаления пыли. Из-за больших размеров, высокой стоимости обслуживания и периодической работы, этот тип используется редко.

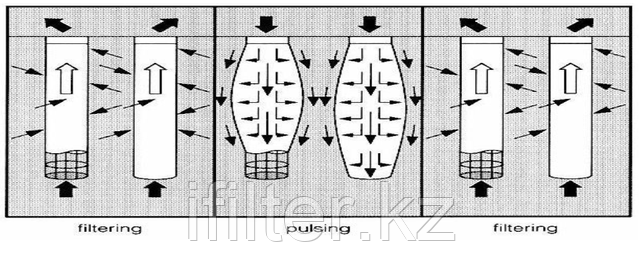

2. Импульсный (Pulse Jet type)

Наиболее распространенный тип, используемый сегодня в большинстве областей применения. Очистка происходит путем подачи короткого импульса сжатого воздуха высокого давления в фильтровальные мешки, что заставляет их встряхиваться и расширяться, сбрасывая пыль в бункер.

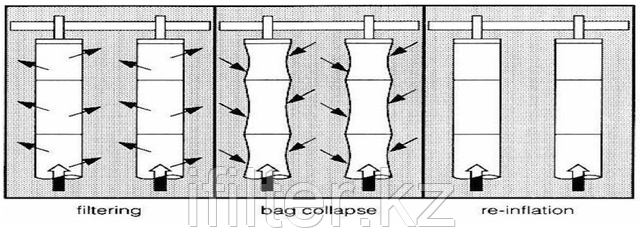

3. С обратным потоком воздуха (Reverse Air Baghouse)

В этом типе очищенный воздух подается обратно в фильтровальный мешок с помощью воздуходувок вместо компрессора. Эффективен для очень мелкой пыли, такой как сажа или пыль от печей.

4. Офлайн-очистка (Off-line cleaning)

Система разделена на несколько отсеков (например, 4, 6 или 8), из которых один всегда находится в цикле очистки, а остальные — в цикле фильтрации. Подача воздуха в очищаемый отсек прекращается во время очистки.

Выбор фильтровального материала и критерии отбора

Фильтрующий материал — это центральный и важнейший элемент любого пылесборника, работающего по принципу фильтрации. От правильного выбора материала зависит эффективность всей системы пылеулавливания.

Типы фильтровальных материалов:

Мешки для рукавных фильтров изготавливаются из различных тканей, таких как хлопок, синтетика или стекловолокно. Используются тканые и войлочные материалы.

• Тканые фильтры (Woven fabrics): Применяются с низкоэнергетическими методами очистки, такими как встряхивание и обратный поток воздуха. Частицы собираются на поверхности, образуя "пылевой кекс".
• Войлочные материалы (Felted fabrics / Needle felts): Обычно используются с импульсной очисткой. Игольчатый войлок является "трехмерным" фильтрующим материалом, где фильтрация происходит не только на поверхности, но и в глубине материала. В цементной промышленности наиболее часто используются игольчатые войлоки из-за более низкого перепада давления и более высокой эффективности пылеулавливания по сравнению с ткаными материалами.

Характеристики различных типов мешков:

Критерии выбора фильтровального материала:

• Тип фильтра и принцип очистки
• Влажность
• Температура газа (средняя и пиковая)
• Состав и химические свойства газа
• Запыленность сырого газа, размер частиц
• Абразивность частиц
• Допустимая запыленность в очищенном газе, уровень выбросов (мг/м³)
• Физические и химические свойства пыли

Дополнительные условия, которым должен соответствовать фильтрующий материал:

• Высокая воздухопроницаемость (низкие потери давления)
• Хорошая механическая прочность
• Хорошая термическая стабильность при рабочей температуре
• Хорошая стабильность размеров при рабочей температуре

Проектирование рукавных фильтров: Коэффициент "воздух-ткань"

Коэффициент "воздух-ткань" (A/C ratio) — это математическое выражение, используемое для измерения площади фильтрующей ткани, необходимой для очистки заданного объема воздуха при определенной скорости потока.

Формула для определения скорости фильтрации:

$V_f = \frac{Q}{A_c}$

Где:

• $V_f$ = скорость фильтрации, $фут/мин$ ($метров/мин$)
• $Q$ = объемный расход воздуха, $фут^3/мин$ ($м^3/мин$)
• $A_c$ = площадь фильтровальной ткани, $фут^2$ ($м^2$)

Расчеты для проектирования:

• Чистая площадь мешков: $Q / (коэффициент\ воздух-ткань)$
• Площадь одного мешка: $\Pi \times D \times L$ (где $L$ - длина мешка, $D$ - диаметр мешка)
• Количество мешков: $Чистая\ площадь\ мешков\ / Площадь\ одного\ мешка$

Техническое обслуживание рукавных фильтров

Регулярное и правильное техническое обслуживание является ключевым фактором для обеспечения долгой и эффективной работы рукавных фильтров, а также для соблюдения экологических норм.

Программа инспекций

Типовая программа инспекций включает регулярные проверки:

• Ежедневно:
  • Запись перепада давления
  • Проверка последовательности работы таймера (по рядам)
  • Проверка работы соленоидов и диафрагменных клапанов
  • Проверка работы разгрузочного устройства бункера (RAV, телескопический желоб)
  • Визуальный контроль выбросов из трубы
  • Слив конденсата из линии сжатого воздуха
  • Проверка давления сжатого воздуха и состояния заслонок
• Еженедельно:
  • Запись давления сжатого воздуха
  • Очистка фильтра-ловушки сжатого воздуха
  • Проверка опустошения бункера
• Ежемесячно:
  • Проверка герметичности дверей доступа и состояния уплотнений
  • Проверка утечек в воздушных линиях и фитингах
  • Продувка линий манометра перепада давления
  • Проверка работы всех заслонок и состояния болтов основания вентилятора, кожуха
  • Проверка и запись перепада давления на мешках после полного цикла очистки
• Раз в полгода:
  • Запись длительности импульса и задержки импульса
  • Проверка соосности импульсных труб
  • Проверка вентилятора, натяжения ремня, вибрации
• Ежегодно:
  • Проверка состояния мешков (со стороны загрязнения)
  • Проверка корпуса/опор на коррозию
  • Осмотр технологических структур
  • Проверка всех болтов и сварных швов плит и кожухов
  • Проверка воздуховодов на скопление пыли
  • Тест на проникновение красителя в мешки
  • Проверка крыльчатки вентилятора на отложения, коррозию , выравнивание или балансировку
  • Внутренний осмотр циклонного сепаратора или искрогасителя (при наличии)
  • Проверка линий подачи сжатого воздуха на повреждения, толщину труб, коррозию
  • Изъятие одного использованного мешка для проверки проницаемости и других параметров
  • Калибровка приборов
  • Выборочная проверка 20% каркасов на ржавчину, изгибы, повреждения или сломанные ребра
  • Смазка подшипников, редукторов согласно рекомендациям производителя

Ремонтная программа

Программа ремонта основывается на выявленных в ходе инспекций аномалиях, а также на плановых ежемесячных/полугодовых/ежегодных работах по ремонту/замене оборудования согласно рекомендациям OEM и фактическому опыту эксплуатации.

Уход за элементами рукавного фильтра:

• Импульсные трубы: Должны быть правильно выровнены над фильтровальными мешками для предотвращения повреждений и потери эффективности очистки.
• Бункер: Необходимо поддерживать чистоту и свободное состояние бункеров. Засорение бункеров приводит к обратному скоплению пыли, что вызывает абразивный износ мешков и сокращает их срок службы. Бункеры должны непрерывно опорожняться и не использоваться для хранения материалов.
• Мешки: Должны соответствовать рекомендациям. Важно обеспечить правильный размер и конструкцию мешков и каркасов. Несоответствие размеров может привести к преждевременному износу мешков. При установке нового мешка необходимо убедиться в его правильной посадке на каркас, оставив зазор около 1/2 дюйма для компенсации тепловой усадки.
• Предварительное покрытие (Precoating): Важный этап при установке новых мешков. Это процесс преднамеренного формирования пылевого кекса на мешках, который действует как первичный фильтрующий слой, повышая эффективность фильтрации. Для этого можно использовать сельскохозяйственную известь или коммерческие прекоаты.
• Каркасы: Не должны быть погнуты, иметь сварочных заусенцев или сломанных ребер, чтобы избежать локализованного истирания и повреждения мешков.
• Воздуховоды: Должны быть правильно изолированы при работе с высокотемпературными газами для предотвращения конденсации влаги и кислоты. Рекомендуемая скорость потока воздуха в воздуховодах составляет 16-18 м/с, а для более тяжелой пыли — 20-22 м/с, чтобы избежать оседания и накопления пыли.
• Вытяжной вентилятор: Должен быть в хорошем состоянии (без ослабленных или изношенных ремней, сбалансированная крыльчатка) для обеспечения адекватного объема вентиляции.
• Конструкционная целостность: Ежегодный осмотр всех технологических конструкций, кожухов, камер и бункеров на предмет повреждений, деформаций и коррозии. Особое внимание следует уделить сварным швам, соединениям и фланцевым уплотнениям для предотвращения утечек.

Проблемы в эксплуатации и их устранение

Преимущества и недостатки рукавных фильтров

Преимущества:

• Высокая эффективность улавливания частиц всех размеров, особенно для частиц диаметром менее 10 микрон.
• Простая конструкция и эксплуатация.
• Номинальное энергопотребление.
• Сухая утилизация собранного материала.

Недостатки:

• Ограничения по эксплуатации при высоких температурах несущего газа, высокой влажности и других параметрах.
• Высокие затраты на техническое обслуживание и замену ткани. (Ежегодно требуется замена около 1/4 мешков).
• Большие размеры оборудования.
• Проблемы при работе с пылью, которая может истирать, вызывать коррозию или забивать ткань.

Сферы применения рукавных фильтров в промышленности Казахстана

Рукавные фильтры широко используются в различных отраслях промышленности, где требуется эффективное улавливание пыли и очистка газов:

• Металлургическая промышленность
• Литейные производства
• Цементная промышленность
• Предприятия по производству мела и извести
• Керамическая промышленность
• Мукомольные заводы
