Автономные фильтры UFI

Автономные (Off-line) фильтры UFI разработаны для поддержания "Roll-Off-Cleanliness" — высокого уровня чистоты гидравлической жидкости, когда новая машина покидает производственную линию, а также после ремонта или пересборки. Независимо от основной системы смазки, автономная фильтрация обеспечивает изолированную обработку жидкостей перед их повторным введением в оборудование. При этом сохраняется непрерывный поток, и этот дополнительный этап фильтрации предотвращает постоянную циркуляцию твердых частиц и воды через системы двигателя, редукторы и масляные баки. Автономная фильтрация гарантирует высокий уровень чистоты смазочного материала, что значительно снижает преждевременный износ оборудования и оптимизирует его производительность.

Преимущества автономных фильтров UFI

• Повышенная чистота смазки: Автономные фильтры обеспечивают дополнительную степень чистоты смазочного материала.
• Оптимизированная практика перекачки жидкостей: Автономная фильтрация представляет собой улучшенную передовую практику для перекачки жидкостей.
• Дополнительная возможность контроля смазочных материалов: Фильтрация "Roll-off" предоставляет дополнительную возможность для инспекции смазочного материала.
• Разнообразие конфигураций: Автономные фильтры доступны в различных конфигурациях и могут быть как переносными, так и стационарными.
• Гибкость эксплуатации: Автономные фильтрационные установки могут работать непрерывно или по мере необходимости.

Модельный ряд автономных фильтров UFI

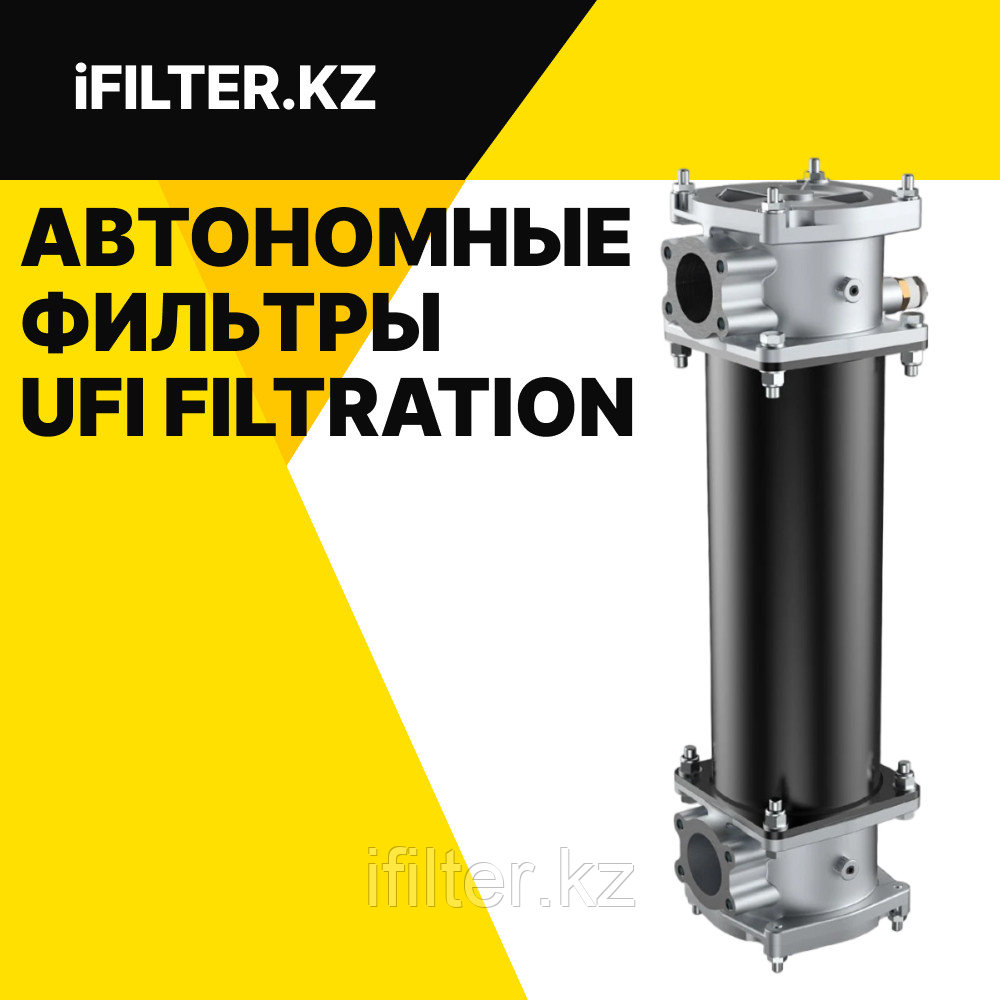

1. Автономные фильтры UFI FOF: Фильтрация "изнутри-наружу"

Серия FOF представляет собой автономные фильтры, разработанные для фильтрации гидравлической жидкости по принципу "изнутри-наружу".

Технические характеристики UFI FOF:

• Материалы:
  • Головка и крышки: Алюминиевый сплав.
  • Колба: Сталь.
  • Держатель элемента: Полиамид для FOF2; Алюминиевый сплав для FOF3 и FOF4.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук); FKM (Фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 1 МПа (10 бар).
  • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 3 МПа (30 бар).
• Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%.
• Расход: Максимальный расход (Qmax): 1500 л/мин.
• Рабочая температура: От -25°C до +110°C.
• Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей, пожалуйста, свяжитесь с нашей службой поддержки.

Габариты корпуса фильтра FOF:

Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FOF (ERF):

Обслуживание фильтров FOF:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Ослабьте гайки (1) на крышке (2). Необязательно полностью снимать гайки, используйте пазы на крышке .
3. Поверните крышку (2) по часовой стрелке и снимите ее.
4. Извлеките фильтрующий элемент с помощью ручки (3).
5. В нижней части элемента открутите гайку (4) от стяжного стержня (5), зафиксировав гайку (6) ключом, чтобы предотвратить вращение стяжного стержня. Снимите опорную шайбу пружины (7) и пружину (8).
6. Извлеките загрязненный фильтрующий элемент (3) с помощью ручки.
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
7. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
8. Проверьте правильность расположения и состояние уплотнительного кольца (10) между ручкой и элементом. Очистите и смажьте маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
9. Осторожно вставьте чистый элемент (9) на стяжной стержень (5).
10. Установите пружину (8), опору пружины (7) и закрутите гайку (4) на стяжном стержне (5) до упора.
11. Проверьте правильность расположения и состояние уплотнительного кольца ручки (11). Очистите и смажьте маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
12. Установите фильтр в сборе (с ручкой) в корпус с верхней пружиной (12).
13. Проверьте правильность расположения и состояние уплотнительного кольца (13) крышки (2) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
14. Установите крышку (2) и затяните гайки (1) до упора.
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу .

2. Автономные фильтры UFI UOW: Переносная установка для фильтрации и перекачки масла

Мобильная установка UOW предназначена для автономной очистки гидравлической жидкости, а также для её перекачки, заполнения и дозаправки масляных баков, и для любых операций "roll-off". Установка UOW фильтрует гидравлическую жидкость под низким давлением с помощью встроенного насоса, двигателя и фильтра. Компактная и удобная в использовании конструкция обеспечивает высокую производительность фильтрации и долгий срок службы фильтрующего элемента. Масло, возвращающееся в бак-резервуар из обратной линии, фильтруется установкой UOW, значительно сокращая время очистки.

Технические характеристики UFI UOW:

• Расход: Номинальный расход (Qmax): 40 л/мин.
• Конструкция:
  • Гибкий шланг на входе и выходе длиной 2 м с жестким концом длиной 0,5 м.
  • "Y"-образный фильтр для защиты насоса.
  • Шестеренчатый насос 40 л/мин со встроенным предохранительным клапаном на 1 МПа (10 бар).
  • Электродвигатель: трехфазный 380В-0,75 кВт, 1450 об/мин - IP54.
  • Двойная ручка для легкой и безопасной транспортировки.
  • Общий вес: 50 кг.
• Рабочая температура: От -25°C до +110°C.
• Фильтрующие элементы:
  • FormulaUFI.MICRON: от 5 до 21 мкм (βx>1.000).
  • FormulaUFI.H2O (для удаления воды).

• Высота: 1200 мм.
• Ширина: 630 мм.
• Глубина: 520 мм.

Размеры фильтрующего элемента UOW (IRF):

Принцип работы и обслуживание UOW:

Мобильная автономная фильтрационная установка UOW фильтрует гидравлическую жидкость под низким давлением с помощью встроенного насоса, двигателя и фильтра. Компактная и удобная в использовании конструкция обеспечивает высокую производительность фильтрации и долгий срок службы фильтрующего элемента. Масло, возвращающееся в бак-резервуар из обратной линии, фильтруется установкой UOW, значительно сокращая время очистки. Фильтр может быть оснащен визуальным или электрическим индикатором засорения, также дифференциального типа. Фильтрующий элемент разработан для соответствия самым строгим требованиям по защите окружающей среды и уменьшению загрязняющих компонентов гидравлической системы.

Примечание: Фильтрующий элемент и индикатор засорения заказываются отдельно. Подробное руководство по эксплуатации и обслуживанию доступно на нашем веб-сайте в разделе "Загрузки".

3. Элементы для удаления воды UFI HYDRO DRY: Автономные фильтры для эффективной очистки

Элементы Hydro-dry предназначены для удаления до 80% свободной воды, присутствующей в масле.

Принцип работы и применение:

Элементы Hydro-dry используют фильтрующий материал FormulaUFI.H2O, который работает по принципу абсорбции и обеспечивает высокую водоудерживающую способность. Для достижения максимальной эффективности удаления воды элементы Hydro-dry должны использоваться при постоянном расходе, низком и постоянном давлении, что идеально подходит для автономных фильтров, фильтров низкого давления (например, серии FMA) или в фильтрационных тележках. Элементы Hydro-dry также удаляют твердые загрязнения (β21(c)>1.000), но рекомендуется предварительно удалять основную часть твердых загрязнений с помощью специального фильтра обратной линии. Элементы Hydro-dry доступны в стандартных размерах для установки в стандартные корпуса фильтров. Для своевременной замены засоренного элемента рекомендуется использовать индикатор засорения, настроенный на 130 кПа (1,3 бар) на корпусе фильтра.

Совместимость и характеристики элементов Hydro-dry:

Элементы Hydro-dry совместимы с различными сериями фильтров UFI:

• ERD Series: Подходят для корпусов фильтров серии FRD.
• ERF Series: Подходят для корпусов фильтров серии FOF и установки UOW.
• IRF Series: Подходят для установки UOW Green Version.
• EMA Series: Подходят для корпусов фильтров серии FMA.

Примечание: Для получения актуальных цен в тенге и более подробной информации о продукции UFI Filters в Казахстане, пожалуйста, свяжитесь с нашими официальными представителями или посетите соответствующий раздел на нашем веб-сайте.
