Гидравлические возвратные фильтры UFI

Гидравлические возвратные фильтры UFI

Возвратные фильтры играют критически важную роль в гидравлических системах, обеспечивая чистоту рабочей жидкости при её возвращении в бак-резервуар. Они предотвращают попадание твёрдых загрязнений, образующихся в результате износа компонентов системы, обратно в бак, тем самым защищая всю гидравлическую систему. Помимо фильтрации, обратные фильтры UFI обеспечивают плавность потока жидкости и способствуют значительному продлению срока службы системы и самой рабочей жидкости. Размеры фильтров должны соответствовать максимальному расходу гидравлической системы.



Преимущества обратных фильтров UFI

  • Разнообразие конфигураций: Доступны различные варианты монтажа (на крышке бака, внутри бака, в линии) в зависимости от области применения и свободного места для установки.
  • Простота обслуживания: Легкость замены фильтрующих элементов и обслуживания.
  • Дополнительные аксессуары: Возможность установки встроенных воздушных сапунов, заливных пробок, щупов, диффузоров и магнитных сердечников.
  • Встроенные перепускные клапаны: Опция фильтрующих элементов со встроенными перепускными клапанами.
  • Снижение эксплуатационных расходов: Увеличенный срок службы компонентов системы и снижение затрат на техническое обслуживание.
  • Повышенная эксплуатационная готовность: Меньшее время простоя оборудования.



Модельный ряд обратных фильтров UFI



1. Возвратные фильтры UFI FRA: Фильтры на крышке бака

1. Возвратные фильтры UFI FRA: Фильтры на крышке бака

Фильтры серии FRA разработаны для установки на крышке гидравлического бака. Они обеспечивают эффективную фильтрацию возвратного потока, защищая систему от загрязнений.



Технические характеристики UFI FRA:

  • Материалы:
    • Головка и крышка: Алюминиевый сплав.
    • Колба: Полиамид для FRA21-31-32-33-41; оцинкованная сталь для FRA11-42-51-52-53-5D.
    • Перепускной клапан: Полиамид.
    • Уплотнения: NBR (бутадиен-нитрильный каучук); FKM (фторкаучук) по запросу.
    • Корпус индикатора: Латунь.
  • Давление:
    • Максимальное рабочее давление: 300 кПа (3 бар).
    • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 300 кПа (3 бар).
  • Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 700 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.



Габариты корпуса фильтра FRA:

Габариты корпуса фильтра FRA:

Модель D1 min D2 max D2 D3 D4 D5 E H1 H2 H3 H4 H6 P R Kg
FRA11 3/8" 50 50 12 80 6,5 40 59 16 12 33 9 1/8" 90 0,30
FRA21 1/2" 67 68 24 90 6,5 50 85 20 22 33 9 3/8" 120 0,45
FRA31 1/2"-3/4" 89 90 28 115 9 67 107 25 28 47 10 3/8" 150 0,80
FRA32 3/4"-1" 89 90 28 115 9 67 150 25 28 47 10 3/8" 190 0,95
FRA33 3/4"-1" 89 90 40 115 9 67 234 30 28 47 10 3/8" 270 1,10
FRA41 1"-1 1/4"-1 1/2" 126 131 40 175 10,5 95 248 50 35 56 13 1/2" 289 2,10
FRA42 1"-1 1/4"-1 1/2" 126 131 40 175 10,5 95 268 30 35 56 13 1/2" 306 2,30
FRA51 1 1/4"-1 1/2"-2"-2 1/2" 174 180 50 220 10,5 115 178 50 55 69 13 1/2" 250 3,10
FRA5A 1 1/4"-1 1/2"-2"-2 1/2" 174 180 50 220 10,5 115 240 50 55 69 13 1/2" 315 3,50
FRA52 1 1/4"-1 1/2"-2"-2 1/2" 174 180 63,5 220 10,5 115 240 50 55 69 13 1/2" 315 3,60
FRA5B 2"-2 1/2" 174 180 63,5 220 10,5 115 240 50 55 69 13 1/2" 315 3,65
FRA5C 2"-2 1/2" 174 180 63,5 220 10,5 115 240 50 55 69 13 1/2" 250 3,65
FRA53 2"-2 1/2" 174 180 63,5 220 10,5 115 285 50 55 69 13 1/2" 355 4,10
FRA5D 2"-2 1/2" 174 180 63,5 220 10,5 115 300 50 55 69 13 1/2" 370 4,30

Все размеры в мм, если не указано иное.

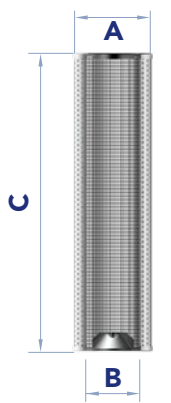

Размеры фильтрующего элемента FRA (ERA):

Размеры фильтрующего элемента FRA (ERA):

"B*" означает размер соединения.

Модель A B* C Kg Media F+ (см²) Media C+ (см²) Media M+ (см²)
ERA11 38 13 50 0,05 270 345 200
ERA21 52 24 70 0,10 310 380 240
ERA31 70 28 85 0,20 620 990 460
ERA32 70 28 130 0,25 1.000 1.600 740
ERA33 70 40 210 0,40 1.660 2.670 1.220
ERA41 99 40 211 0,75 3.800 4.280 1.900
ERA42 99 40 250 0,90 4.550 5.100 2.270
ERA51 130 51 140 1,00 4.140 4.360 1.800
ERA5A 130 51 200 1,10 5.840 6.460 2.730
ERA52 130 63 200 1,35 5.840 6.460 2.700
ERA5B 130 63 200 1,45 7.070 7.070 2.700
ERA5C 130 63 232 1,50 7.280 7.600 3.040
ERA53 130 63 251 1,55 7.500 8.350 3.450
ERASD 130 63 266 1,60 8.000 8.800 3.730



Обслуживание фильтров FRA:

Обслуживание фильтров FRA:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Ослабьте винты (1) до тех пор, пока крышка (2) не сможет свободно поворачиваться по часовой стрелке.
  3. Снимите крышку (2) и пружину (3) под ней. Обращайтесь осторожно с индикатором засорения (7), если он установлен.
  4. Извлеките загрязненный фильтрующий элемент (4) с помощью его ручки.
    • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  6. Смажьте уплотнительное кольцо элемента (5) маслом.
  7. Осторожно вставьте чистый элемент на место.
  8. Установите пружину (3) на место.
  9. Проверьте состояние уплотнительного кольца крышки (6) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
  10. Установите крышку (2) и затяните винты (1).
    • Аксессуары: Индикатор засорения (7). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.



2. Возвратные фильтры UFI FRB: Фильтры на крышке бака со встроенным сапуном

Фильтры серии FRB предназначены для установки на крышке бака и имеют встроенный воздушный сапун, что упрощает конструкцию и монтаж.



Технические характеристики UFI FRB:

  • Материалы:
    • Головка: Алюминиевый сплав.
    • Крышка и колба: Полиамид.
    • Перепускной клапан: Полиамид.
    • Уплотнения: NBR (бутадиен-нитрильный каучук).
    • Корпус индикатора: Латунь.
  • Давление:
    • Максимальное рабочее давление: 700 кПа (7 бар).
    • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 300 кПа (3 бар).
  • Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%, 250 кПа (2,5 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 140 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.



Габариты корпуса фильтра FRB:

Габариты корпуса фильтра FRB:

Модель D1 D2 D3 D4 D5 E1 E2 E3 E4 H1 H2 H3 H4 H5 L1 R Kg
FRB11 1/2"-3/4" 28 75 60:63 82-88 50 70 28 77 243 178 24 2 16 380 220 0,40
FRB21 3/4"-1" 36 104 87:91 110115 70 83 37 108 200 110 30 1,5 22 370 190 0,84
FRB22 3/4"-1" 36 104 87 91 110-115 70 83 37 108 265 175 30 1.5 22 370 240 0,87
FRB23 3/4"-1" 36 104 87:91 110115 70 83 37 108 365 275 30 1,5 22 370 350 0.92



Размеры фильтрующего элемента FRB (ERB):

Размеры фильтрующего элемента FRB (ERB):

Модель A B* C Kg Media F+ (см²) Media C+ (см²)
ERB11 43 20 200 0,20 1.030 1.225
ERB21 59 28 134 0,30 1.140 1.430
ERB22 59 28 200 0,40 1.760 2.200
ERB23 59 28 300 0,50 2.380 3.400



Обслуживание фильтров FRB:

Обслуживание фильтров FRB:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Ослабьте крышку (1) и снимите пружину (2) под ней.
  3. Извлеките загрязненный фильтрующий элемент (3) с помощью его ручки.
    • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  4. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  5. Смажьте уплотнительное кольцо элемента (4) маслом.
  6. Осторожно вставьте чистый элемент на место.
  7. Установите пружину (2) на место.
  8. Проверьте состояние уплотнительного кольца крышки (6) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
  9. Закрутите крышку (1).
    • Аксессуары: Фильтрующий элемент воздушного сапуна (7). При необходимости открутите крышку (6) и замените элемент сапуна новым (для дополнительной информации обратитесь в службу поддержки). Индикатор засорения (8). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительные кольца маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

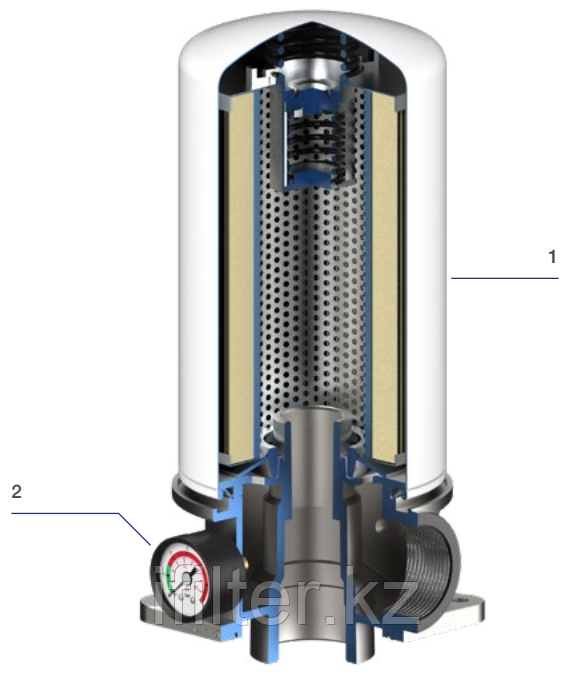

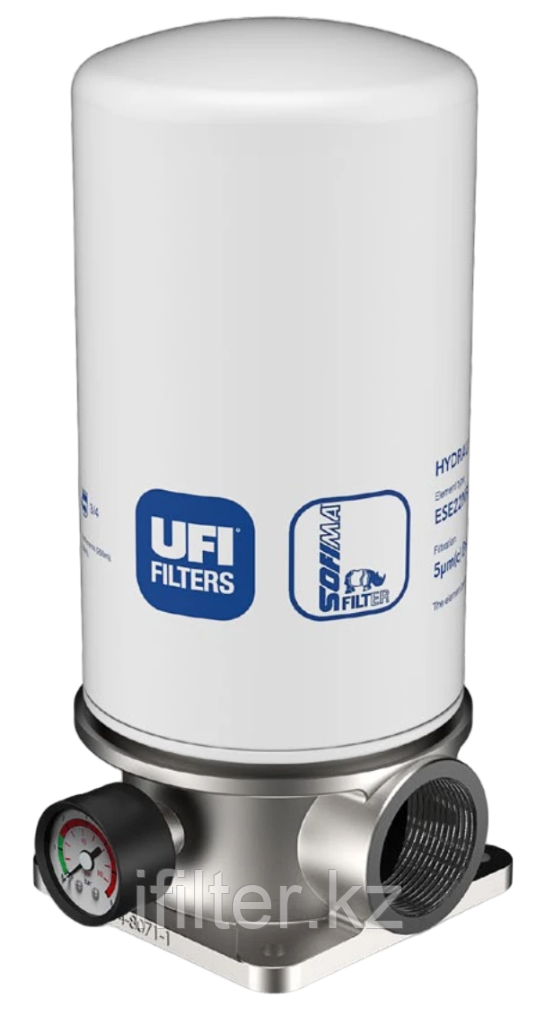

3. Возвратные фильтры UFI FRC: Фильтры с накручивающимся элементом на крышке бака

3. Возвратные фильтры UFI FRC: Фильтры с накручивающимся элементом на крышке бака

Фильтры серии FRC — это компактные и удобные в обслуживании фильтры типа "spin-on", предназначенные для установки на крышке бака.



Технические характеристики UFI FRC:

  • Материалы:
    • Головка: Алюминиевый сплав.
    • Картридж Spin-on: Сталь.
    • Перепускной клапан: Полиамид.
    • Уплотнения: NBR (бутадиен-нитрильный каучук).
    • Корпус индикатора: Латунь.
  • Давление:
    • Максимальное рабочее давление: 700 кПа (7 бар).
    • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 300 кПа (3 бар).
  • Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10% с антидренажной мембраной.
  • Расход: Максимальный расход (Qmax): 200 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.



Габариты корпуса фильтра FRC:

Габариты корпуса фильтра FRC:

Модель D1 D2 D3 H1 H2 H3 E1 E2 E3 E4 E5 E6 R Kg
FRC11 3/4" 96 7 196 25 18 99 40:45 50 38 38 90 15 1,3
FRC12 3/4" 96 7 241 25 18 99 40:45 50 38 38 90 15 1,6
FRC21 1 1/2" 129 9 252 36 18 141 65:70 72 56 56 124 30 2,1
FRC22 1 1/2" 129 9 297 36 18 141 65:70 72 56 56 124 30 2,2

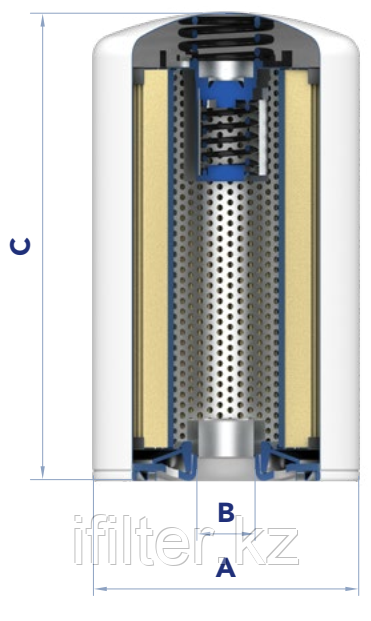

Размеры фильтрующего элемента FRC (ERC):

Размеры фильтрующего элемента FRC (ERC):

Модель A B C Kg Media C+ (см²) Media F+ (см²)
ERC11 96,5 3/4" BSP 146 1,00 3.100 2.600
ERC12 96,5 3/4" BSP 191 1,20 4.745 3.630
ERC21 129 1 1/4" BSP 181 1,40 4.450 5.560
ERC22 129 1 1/4" BSP 226 1,50 5.088 7.360



Обслуживание фильтров FRC:

Обслуживание фильтров FRC:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Соберите масло из фильтра в подходящую емкость.
  3. Открутите загрязненный фильтрующий элемент (1).
    • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  4. Проверьте номер детали фильтрующего элемента на шелкографии или в таблице заказа. Используйте только оригинальные запасные части.
  5. Смажьте уплотнительное кольцо элемента маслом.
  6. Закрутите чистый фильтрующий элемент до первого контакта прокладки с фланцем.
  7. Сильно затяните на 1/3 оборота (ориентировочный момент затяжки 18 Нм).
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.



4. Возвратные фильтры UFI FRD: Фильтры для установки на крышке бака или снаружи

4. Возвратные фильтры UFI FRD: Фильтры для установки на крышке бака или снаружи

Фильтры серии FRD предлагают гибкие варианты монтажа: на крышке бака или как внешние линейные фильтры.



Технические характеристики UFI FRD:

  • Материалы:
    • Крышка и корпус: Анодированный алюминиевый сплав.
    • Только для 61 и 62: Крышка – анодированный алюминиевый сплав, корпус – сталь.
    • Перепускной клапан: Полиамид.
    • Уплотнения: NBR (бутадиен-нитрильный каучук); FKM (фторкаучук) по запросу.
    • Корпус индикатора: Латунь.
  • Давление:
    • Максимальное рабочее давление: 2 МПа (20 бар).
    • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 1 МПа (10 бар).
  • Перепускной клапан: Настройка: 300 кПа (3 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 1500 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.



Габариты корпуса фильтра FRD:Габариты корпуса фильтра FRD:

Габариты корпуса фильтра FRD:

Модель D1 D2 D3 D4 D5 E1 H1 H2 H3 H4 H5 H6 H7 R Kg
FRD11 1/2" 95 85 90 M5 43 160 62,5 96 31,5 4 3 96 105 1,30
FRD21 3/4" 138 123 128 M6 57 191 105 100 52 6 3 145 110 2,6
FRD31 1" 154 137 147 M6 67 250 140 117 63 8 4 197 155 3,7
FRD41 1 1/2" 180 164 174 M8 82 343 177 155 82 8 4 269 240 6,5
FRD51 2 1/2" 275 239 254 M10 117,5 420 218 192 91 10 8 320 275 14,2
FRD61 3 1/2" 275 239 300 M12 178 673   248 130 10 5   525 49,0
FRD62 4" 275 239 300 M12 178 1.108   423 255 10 5 950 1.020 70,0

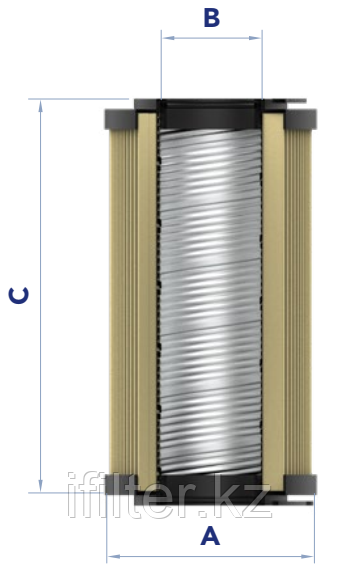

Размеры фильтрующего элемента FRD (ERD):

Размеры фильтрующего элемента FRD (ERD):

"B*" означает внутренний диаметр.

Модель A B* C Kg Media F+ (см²) Media C+ (см²) Media M+ (см²) Media WR (см²)
ERD11 52 28/24 70 0,10 310 380 245
ERD21 70 34 85 0,20 620 990 460
ERD31 70 34 130 0,25 1.000 1.600 740 1.006
ERD41 99 51 211 0,70 3.800 4.280 1.900 3.801
ERD51 130 74 251 1,50 7.500 8.300 3.600 7.493
ERD61 130 74/85 505 2,00 13.600 13.600 7.350 13.634
ERD62 143 96 896 3,80 37.800 37.700 32.100 34.650



Обслуживание фильтров FRD:

Обслуживание фильтров FRD:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Открутите винты (1).
  3. Снимите крышку (2). Не касайтесь перепускного клапана, так как его настройка не должна изменяться. Соберите масло из фильтра в подходящую емкость.
  4. Извлеките загрязненный фильтрующий элемент (3) с помощью ручки.
    • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  6. Смажьте уплотнительное кольцо элемента (4) маслом.
  7. Осторожно вставьте чистый элемент на место (5).
  8. Проверьте состояние уплотнительного кольца крышки (6) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
  9. Установите крышку (2) и затяните винты (1).
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.



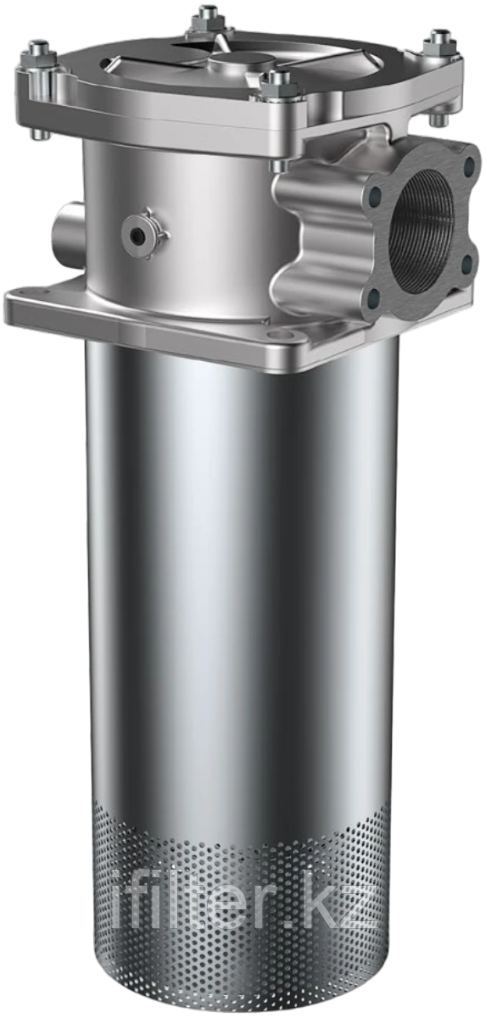

5. Обратные фильтры UFI FRF: Фильтры с верхним монтажом "вход-выход" на крышке бака

5. Обратные фильтры UFI FRF: Фильтры с верхним монтажом "вход-выход" на крышке бака

Фильтры серии FRF обеспечивают фильтрацию "вход-выход" для установки на крышке бака, что оптимизирует поток и уменьшает воздействие на бак.





Технические характеристики UFI FRF:

Технические характеристики UFI FRF:

  • Материалы:
    • Головка и крышка: Алюминиевый сплав.
    • Диффузор: Оцинкованная сталь.
    • Опора элемента: Полиамид (алюминиевый сплав для FRF3+ и FRF4+).
    • Магнитный сердечник: Спеченный магнитный материал (фосфатированная сталь для FRF1X).
    • Уплотнения: NBR (бутадиен-нитрильный каучук); FKM (фторкаучук) по запросу.
    • Корпус индикатора: Латунь.
  • Давление:
    • Максимальное рабочее давление: 1 МПа (10 бар).
    • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 1 МПа (10 бар).
  • Перепускной клапан: Настройка: 150 кПа (1,5 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 2200 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.

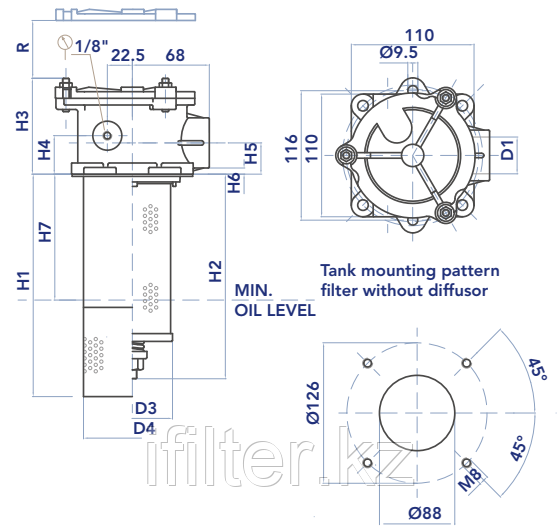

Габариты корпуса фильтра FRF (однопортовый):

Габариты корпуса фильтра FRF (однопортовый):

Модель D1 D2 D3 D4 D5 H1 H2 H3 H4 H5 H6 H7 R Kg
FRF11 3/4"-1"-1 1/4" 1" 72 89 9 198 140 90 38 28:32 6 118 230 1,20
FRF12 3/4"-1"-1 1/4" 1" 72 89 9 198 185 90 38 28-32 6 118 275 1,40
FRF13 3/4"-1"-1 1/4" 1 72 89 9 250 235 90 38 28:32 6 170 325 1,50
FRF14 3/4"-1"-1 1/4" 1" 72 89 9 350 335 90 38 28-32 6 270 445 1,70
FRF1X 3/4"-1"-1 1/4" 1 72 89 9 500 535 90 38 28-32 6 270 625 2,00
FRF22 1 1/2" 1 1/4"-1 1/2" 106 133 250 225 129 50 36 12 150 310 4,20
FRF23 1 1/2" 1 1/4"-1 1/2" 106 133 320 295 129 50 36 12 220 380 4,70
FRF24 1 1/2" 1 1/4"-1 1/2" 106 133 525 500 129 50 36 12 425 580 5,00
FRF31 2"-2 1/2" 2"-2 1/2" 1 1/2"-2" 126 165,5 290 260 155 55 14 190 350 8,00
FRF32 2"-2 1/2" 2"-2 1/2" 1 1/2"-2" 126 165,5 370 340 155 55 14 270 430 8,40
FRF33 2"-2 1/2" 2"-2 1/2" 1 1/2"-2" 126 165,5 470 440 155 55 14 370 580 8,60
FRF34 2"-2 1/2" 2"-2 1/2" 1 1/2"-2" 126 165,5 560 530 155 55 14 460 620 9,10
FRF41 3" 4" 405 396 205 600
FRF42 3" 4" 620 611 420 810
FRF43 3" 4" 900 891 700 1.090
FRF44 3" 4" 1165 1156 965 1.360

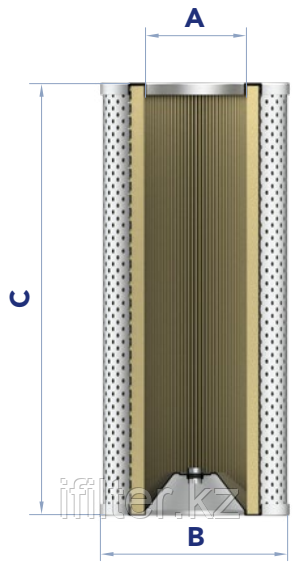

Размеры фильтрующего элемента FRF (ERF):

Размеры фильтрующего элемента FRF (ERF):

"B*" означает внутренний диаметр.

Модель A B C Kg Media F+ (см²) Media C+ (см²) Media M+ (см²)
ERF11 45 72 106 0,25 770 1.250 460
ERF12 45 72 150 0,35 1.170 1.800 650
ERF13 45 72 200 0,45 1.570 2.450 880
ERF14 45 72 300 0,60 2.370 3.600 1.320
ERF1X 45 72 500 1,00 3.950 6.000 2.200
ERF22 72 106 190 0,75 3.900 4.600 1.500
ERF23 72 106 260 1,00 5.400 6.400 2.050
ERF24 72 106 465 1,50 9.700 11.800 3.670
ERF31 92 126 210 1,15 5.500 6.650 2.250
ERF32 92 126 290 1,50 7.700 9.200 3.150
ERF33 92 126 290 1,90 10.400 12.400 4.250
ERF34 92 126 480 2,20 12.800 15.400 5.250
ERF41 157 203 330 3,90 17.900 22.100 6.400
ERF42 157 203 545 5,20 30.000 37.000 10.800
ERF43 157 203 825 9,00 45.200 55.500 16.200
ERF44 157 203 1090 13,00 60.000 74.000 21.800





Размеры фильтрующего элемента FRF (ERF):Размеры фильтрующего элемента FRF (ERF):

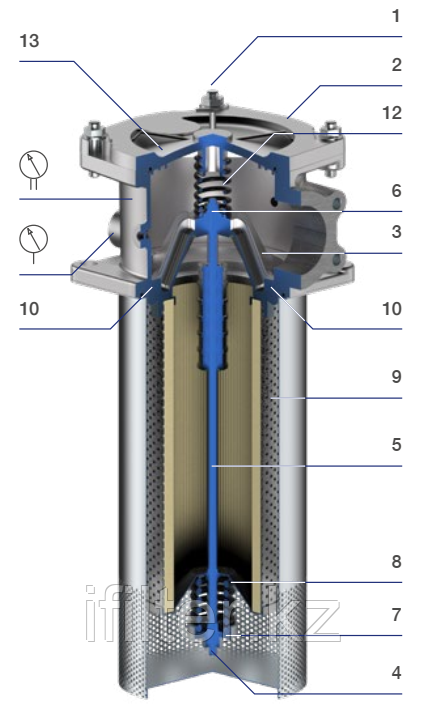

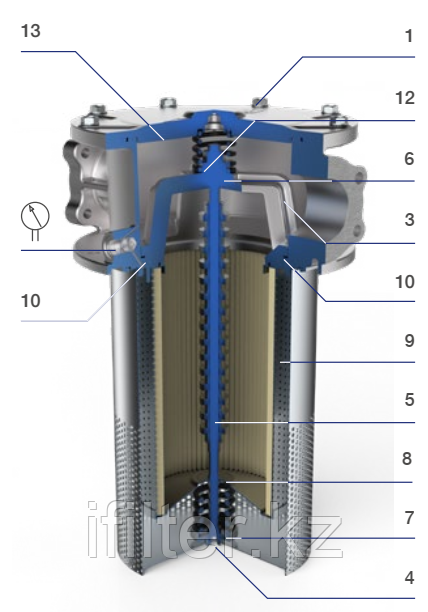

Обслуживание фильтров FRF:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Ослабьте гайки (1) на крышке (2). Необязательно полностью снимать гайки, используйте пазы на крышке. Для FRF4: Открутите винты (1).
  3. Поверните крышку (2) по часовой стрелке и снимите ее. Для FRF4: Снимите крышку (2).
  4. Извлеките фильтрующий элемент с помощью ручки (3).
  5. В нижней части элемента открутите гайку (4) от стяжного стержня (5), зафиксировав гайку (6) ключом, чтобы предотвратить вращение стяжного стержня. Снимите опорную шайбу пружины (7) и пружину (8).
  6. Извлеките загрязненный фильтрующий элемент (3) с помощью ручки.
    • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  7. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  8. Проверьте правильность расположения и состояние уплотнительного кольца (10) между ручкой и элементом. Очистите и смажьте маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
  9. Установите чистый элемент (9) на стяжной стержень (5), соблюдая осторожность.
  10. Установите пружину (8), опору пружины (7) и закрутите гайку (4) на стяжном стержне (5) до упора.
  11. Проверьте правильность расположения и состояние уплотнительного кольца ручки (11). Очистите и смажьте маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
  12. Установите сборку фильтрующего элемента (с ручкой) в корпус с верхней пружиной (12).
  13. Проверьте правильность расположения и состояние уплотнительного кольца (13) крышки (2) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
  14. Установите крышку (2) и затяните гайки (1) до упора. Для FRF4: Установите крышку (2) и затяните винты (1) до упора.
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Индикаторы с резьбой M20x1,5: Смажьте уплотнительные кольца и затяните до упора с моментом затяжки 40 Нм (+5/0). Индикаторы с конической резьбой 1/8": Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.





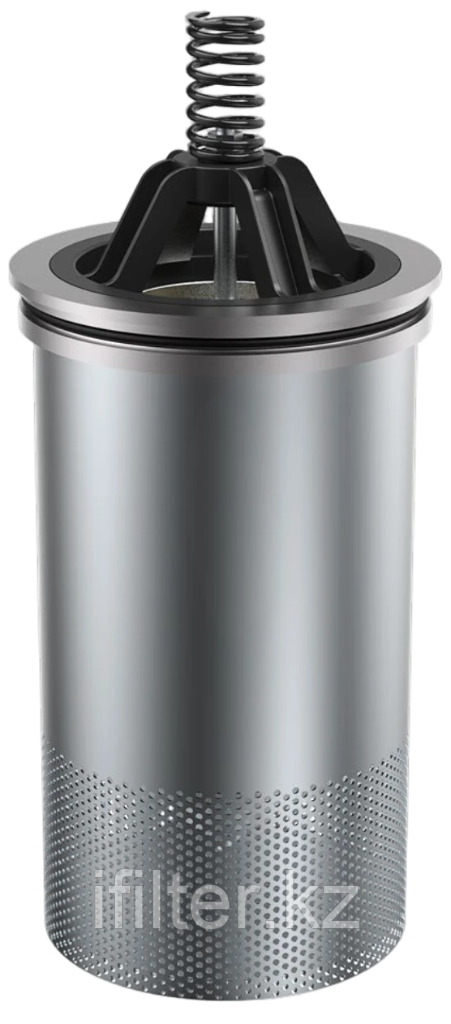

6. Обратные фильтры UFI FRG: Встраиваемые фильтры обратной линии "изнутри-наружу"

6. Обратные фильтры UFI FRG: Встраиваемые фильтры обратной линии "изнутри-наружу"

Фильтры серии FRG предназначены для установки внутри бака и обеспечивают фильтрацию потока "изнутри-наружу".



Технические характеристики UFI FRG:

  • Материалы:
    • Диффузор: Оцинкованная сталь.
    • Опора элемента: Полиамид (алюминиевый сплав для FRG3+ и 4+).
    • Магнитный сердечник: Спеченный магнитный материал.
    • Уплотнения: NBR (бутадиен-нитрильный каучук); FKM (фторкаучук) по запросу.
  • Давление: Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 1 МПа (10 бар).
  • Перепускной клапан: Настройка: 150 кПа (1,5 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 2400 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.

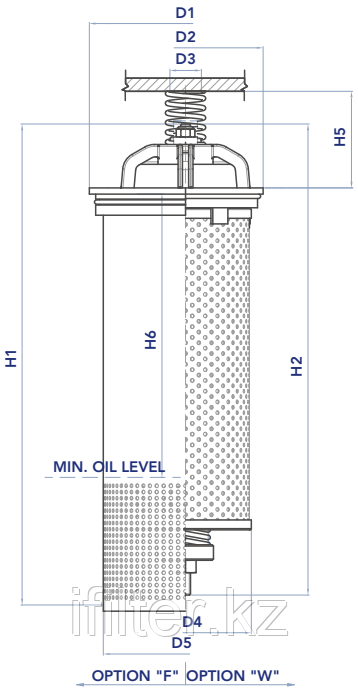

Габариты корпуса фильтра FRG:

Габариты корпуса фильтра FRG:

Модель D1 D2 D3 D4 D5 D6 D7 D8 D9 H1 H2 H3 H4 H5 H6 KG opz F KG opz W
FRG11 120 87 20 72 89 88 82,5 76 110 245 180 4 12 45 118 1,25 0,70
FRG12 120 87 20 72 89 88 82.5 76 110 245 224 4 12 45 118 1.45 0.90
FRG13 120 87 20 72 89 88 82,5 76 110 295 274 4 12 45 170 1,65 1,00
FRG14 120 87 20 72 89 88 82,5 76 110 395 374 4 12 45 270 2,10 1,30
FRG22 155 125.5 25 106 132 126 123.5 117 145 312 305 5 15 78 150 2,75 1.65
FRG23 155 125.5 25 106 132 126 123,5 117 145 382 375 5 15 78 220 3,20 1,90
FRG24 155 125.5 25 106 132 126 123.5 117 145 587 580 5 15 78 425 4,40 2,50
FRG31 185 150 25 126 165 151 149 139 178 365 351 5 18 100 190 3.85 2.25
FRG32 185 150 25 126 165 151 149 139 178 455 431 5 18 100 270 4,70 2,80
FRG33 185 150 25 126 165 151 149 139 178 555 531 5 18 100 370 5,60 3,20
FRG34 185 150 25 126 165 151 149 139 178 645 619 5 18 100 460 6,20 3,50
FRG41 260 230 40 203 235 231 227 217 250,5 530,5 515 6 20 140 205 10,20 7,20
FRG42 260 230 40 203 235 231 227 217 250.5 745.5 730 6 20 140 420 14.00 9.50
FRG43 260 230 40 203 235 231 227 217 250.5 1025.5 1010 6 20 140 700 20,00 14,00
FRG44 260 230 40 203 235 231 227 217 250,5 1290,5 1275 6 20 140 965 26,00 19,00



Размеры фильтрующего элемента FRG (IRF):

Размеры фильтрующего элемента FRG (IRF):

Модель A B C Kg Media F+ (см²)
IRF34 90 120,8 480 0,75 10.810

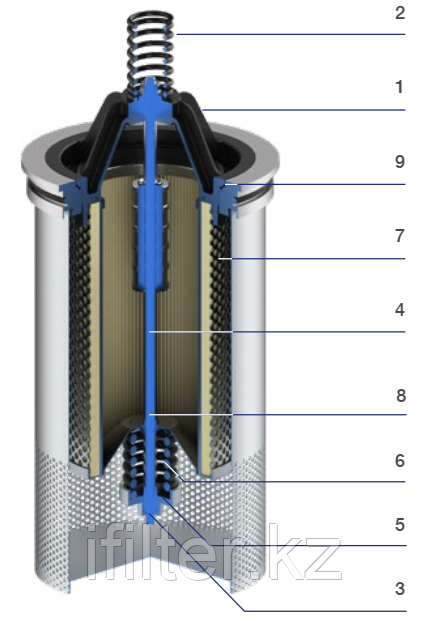

Обслуживание фильтров FRG:

Обслуживание фильтров FRG:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Снимите фильтр в сборе за верхнюю ручку (1) и, при необходимости, снимите пружину (2) и крышку (2).
  3. Открутите гайку (3) от стяжного стержня (4) и снимите опору пружины (5) и пружину (6).
  4. Извлеките загрязненный фильтрующий элемент (7).
    • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  6. Смажьте уплотнительное кольцо элемента (8) маслом.
  7. Осторожно вставьте чистый элемент на стяжной стержень (4).
  8. Установите пружину (6), опору пружины (5) и затяните гайку (3) на стяжном стержне (4) до упора с моментом затяжки 15 Нм (+3/0).
  9. Проверьте состояние уплотнительного кольца ручки (9) и смажьте его маслом. При повреждении сверьте каталог или обратитесь в службу поддержки.
  10. Установите фильтр в сборе на место.
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Индикаторы с резьбой M20x1,5: Смажьте уплотнительные кольца и затяните до упора с моментом затяжки 40 Нм (+5/0). Индикаторы с конической резьбой 1/8": Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.



7. Обратные фильтры UFI FRH: Фильтры на крышке бака

7. Обратные фильтры UFI FRH: Фильтры на крышке бака

Фильтры серии FRH предназначены для установки на крышке гидравлического бака.



Технические характеристики UFI FRH:

  • Материалы:
    • Головка и крышка: Алюминиевый сплав.
    • Колба: Полиамид.
    • Перепускной клапан: Полиамид.
    • Уплотнения: NBR (бутадиен-нитрильный каучук); FKM (фторкаучук) по запросу.
    • Корпус индикатора: Латунь.
  • Давление:
    • Максимальное рабочее давление: 300 кПа (3 бар).
    • Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 300 кПа (3 бар).
  • Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 200 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.

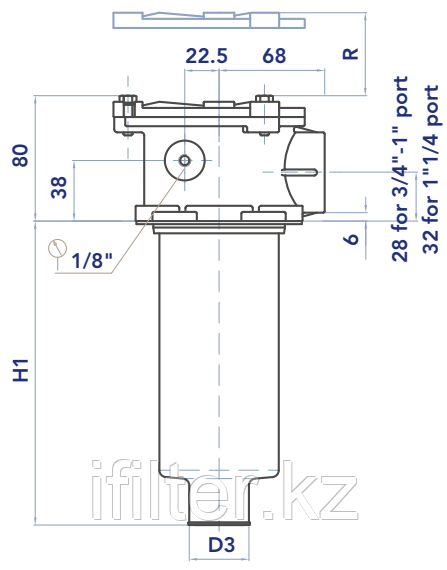

Габариты корпуса фильтра FRH:

Габариты корпуса фильтра FRH:

Модель D1 D2 D3 H1 R Kg
FRH31 3/4"-1"-1 1/4" 1" 27 106 165 0,95
FRH32 3/4"-1"-1 1/4" 1" 27 152 205 1,10
FRH33 3/4"-1"-1 1/4" 1" 40 235 285 1,25
FRH41 1 1/2" 1 1/2" 40 248 289 2,40
FRH42 1 1/2" 1 1/2" 40 265 306 2,60

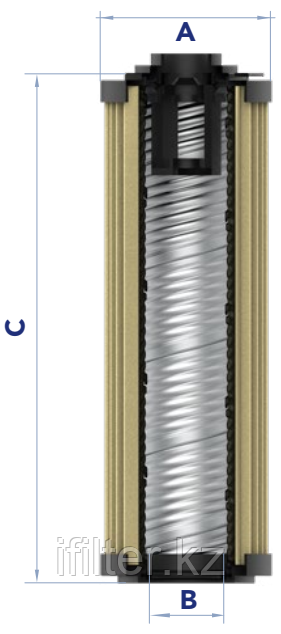

Размеры фильтрующего элемента FRH (ERA):

Размеры фильтрующего элемента FRH (ERA):

Модель A B C Kg Media F+ (см²) Media C+ (см²) Media M+ (см²)
ERA31 70 28 85 0,20 620 990 460
ERA32 70 28 130 0,25 1.000 1.600 740
ERA33 70 40 210 0,40 1.660 2.670 1.220
ERA41 99 40 211 0,75 3.800 4.280 1.900
ERA42 99 40 250 0,90 4.550 5.100 2.270



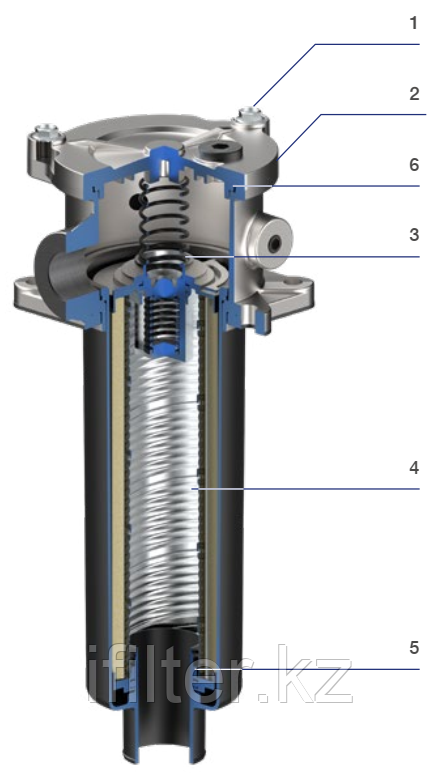

Обслуживание фильтров FRH:

Обслуживание фильтров FRH:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Ослабьте гайки (1) до тех пор, пока крышка (2) не сможет свободно поворачиваться по часовой стрелке.
  3. Снимите крышку (2) и пружину (3) под ней.
  4. Извлеките фильтрующий элемент с помощью ручки (3). Извлеките загрязненный фильтрующий элемент (4) с помощью ручки.
    • Важно: Отработанные фильтрующие элементы и загрязненные части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  6. Смажьте новое уплотнительное кольцо элемента (5) маслом.
  7. Осторожно вставьте чистый элемент на место.
  8. Установите пружину (3) на место.
  9. Проверьте состояние уплотнительного кольца крышки (6) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
  10. Установите крышку (2) и затяните винты (1).
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.



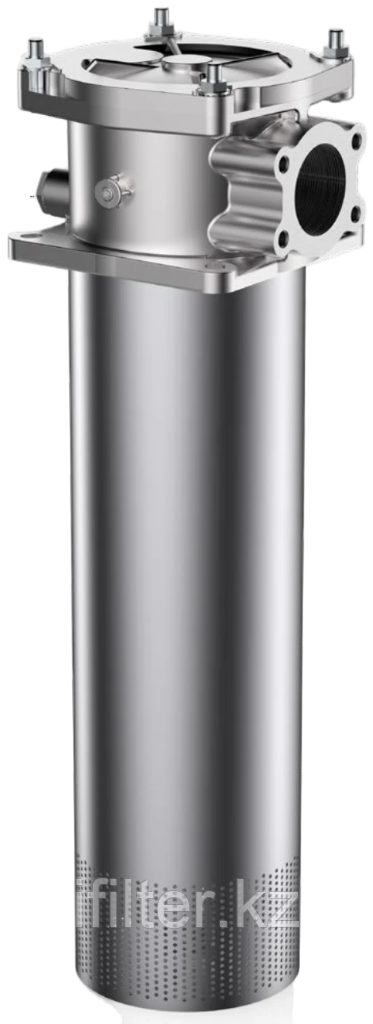

8. Обратные фильтры UFI GRF: Экологичные встраиваемые фильтры обратной линии "изнутри-наружу"

8. Обратные фильтры UFI GRF: Экологичные встраиваемые фильтры обратной линии "изнутри-наружу"

Фильтры серии GRF являются экологически чистыми встраиваемыми фильтрами обратной линии с фильтрацией "изнутри-наружу".



Технические характеристики UFI GRF:

  • Материалы:
    • Диффузор: Оцинкованная сталь.
    • Опора элемента: Полиамид (алюминиевый сплав для FRG3+ и 4+).
    • Магнитный сердечник: Спеченный магнитный материал.
    • Уплотнения: NBR (бутадиен-нитрильный каучук); FKM (фторкаучук) по запросу.
  • Давление: Перепад давления для фильтрующего элемента (коллапс, ISO 2941): 1 МПа (10 бар).
  • Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%.
  • Расход: Максимальный расход (Qmax): 1200 л/мин.
  • Рабочая температура: От -25°C до +110°C.
  • Совместимость с жидкостями (ISO 2943): Полная совместимость с жидкостями HH, HL, HM, HV, HTG (согласно ISO 6743/4). Для других жидкостей обратитесь в службу поддержки.



Габариты корпуса фильтра GRF:

Габариты корпуса фильтра GRF:

Модель D1 D2 D3 D4 D5 D6 D7 D8 D9 H1 H2 H3 H4 H5 H6 KG opz F KG opz W
GRF34 126 165,5 543 530 155 55 14 460 620 9,10 185 150 25 126 165 151 149



Размеры фильтрующего элемента GRF (IRF):

Размеры фильтрующего элемента GRF (IRF):

Модель A B C Kg Media F+ (см²)
IRF34 90 120,8 480 0,75 10.810



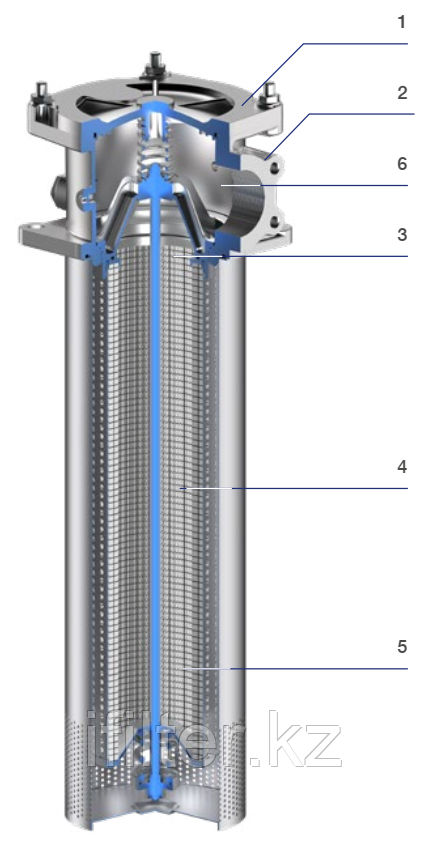

Обслуживание фильтров GRF:

Обслуживание фильтров GRF:

  1. Остановите систему и убедитесь в отсутствии давления в фильтре.
  2. Снимите фильтр в сборе за верхнюю ручку (1) и, при необходимости, снимите пружину (2) и крышку (2).
  3. Открутите гайку (3) от стяжного стержня (4) и снимите опору пружины (5) и пружину (6).
  4. Извлеките загрязненный фильтрующий элемент (9).
    • Важно: Отработанные фильтрующие элементы и загрязненные части фильтра классифицируются как "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
  5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
  6. Осторожно вставьте чистый элемент (9) в перфорированную трубу (10) до упора в нижнюю крышку (10a).
  7. Установите пружину (8), опору пружины (7) и затяните гайку (4) на стяжном стержне (5) до упора.
  8. Проверьте правильность расположения и состояние уплотнительного кольца ручки (11). Очистите и смажьте маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
  9. Установите фильтр в сборе (с ручкой) в корпус с верхней пружиной (12).
  10. Проверьте правильность расположения и состояние уплотнительного кольца (13) крышки (2) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в каталоге или обратитесь в службу поддержки.
  11. Установите крышку (2) и затяните гайки (1) до упора.
    • Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Индикаторы с резьбой M20x1,5: Смажьте уплотнительные кольца и затяните до упора с моментом затяжки 40 Нм (+5/0). Индикаторы с конической резьбой 1/8": Нанесите резьбовой герметик и закрутите до упора. Чрезмерная затяжка может повредить резьбу.
  • facebook
  • x
Другие статьи
  • Системы фильтрации DISAB: Полный каталог для спецтехники и промышленных установок
    Системы фильтрации DISAB: Полный каталог для спецтехники и промышленных установок
    Статья представляет собой обзорный каталог оригинальных фильтров и аксессуаров DISAB для вакуумных машин и промышленных установок, адаптированный под условия эксплуатации в Казахстане. Подчеркивается, что фильтрационная система — это «легкие» вакуумной машины и от качества фильтров зависит экология и ресурс насоса. Описаны основные рукавные фильтры серий 1812, 32XX и 1513 с разными решениями: Spark, Dry, Gore-Tex, Moisture и Antistatic, указано количество элементов в блоках.
    Полная версия статьи
  • Промышленные рукава и вакуумное оборудование DISAB: Обзор решений для предприятий Казахстана
    Промышленные рукава и вакуумное оборудование DISAB: Обзор решений для предприятий Казахстана
    Статья описывает вакуумное оборудование DISAB и его применение на промышленных предприятиях Казахстана, особенно там, где работают с пылью, абразивами и взрывоопасными материалами. Подробно разобраны типы промышленных рукавов Lundgrens и Trelleborg (рабочие, транспортные, антистатические), их температурные диапазоны, области применения и даны артикулы, а также приведена большая таблица запасных частей и фильтров DISAB с русским переводом для подбора по номенклатуре.
    Полная версия статьи
ПОКУПАТЕЛЯМ
ПОСТАВЩИКАМ
О КОМПАНИИ
МЕДИА
Сайт создан на маркетплейсе Satu.kz
iFilter - магазин фильтров и гидравлики для строительной и дорожной техники. |
