Напорные фильтры UFI: Надежная защита гидравлических систем в Казахстане

Напорные фильтры являются ключевым элементом для обеспечения чистоты рабочей жидкости и долговечности компонентов в любой гидравлической системе. Фильтры UFI, расположенные непосредственно после системного насоса , эффективно защищают всю систему от загрязнений, образующихся в насосе , а также чувствительные элементы, такие как сервоклапаны. Наши фильтры разработаны с учетом рабочего давления и специфического расхода в напорной магистрали.

Преимущества напорных фильтров UFI

• Высокая эффективность очистки: Обеспечивают тонкую, высокоэффективную полнопоточную фильтрацию для защиты прецизионных клапанов и пропорциональных регуляторов гидросистем.
• Длительный срок службы и экономичность: Высокопроизводительные микроволоконные фильтрующие элементы обладают большой грязеемкостью, что снижает эксплуатационные расходы между плановыми интервалами обслуживания оборудования.
• Надежная конструкция: Корпус без сварных швов гарантирует увеличенный срок службы и безопасную эксплуатацию.
• Широкий диапазон рабочих температур: Все модели напорных фильтров UFI эффективно работают в диапазоне температур от -25°C до +110°C.
• Совместимость с различными жидкостями: Полная совместимость с гидравлическими жидкостями типов HH, HL, HM, HV, HTG согласно ISO 2943 (ISO 6743/4). Для других типов жидкостей рекомендуется связаться с нашей службой поддержки.

Виды напорных фильтров UFI

1. Напорные фильтры UFI FLA

Фильтры UFI FLA — это линейные фильтры высокого давления последней ступени очистки.

Технические характеристики UFI FLA:

• Материалы:
  • Корпус: Алюминий.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук).
• Давление:
  • Максимальное рабочее давление: 21 МПа (210 бар).
  • Перепад давления для фильтрующего элемента (коллапс): 8 МПа (80 бар).
• Расход: Максимальный расход (Qmax): 35 л/мин.
• Типы портов: BSP резьба.
• Размеры портов: 3/8", 1/2".
• Фильтрующие элементы FormulaUFI.WEB:
  • MD: 30 мкм
  • ME: 60 мкм
  • MF: 90 мкм
  • MG: 250 мкм

Габариты корпуса фильтра FLA11:

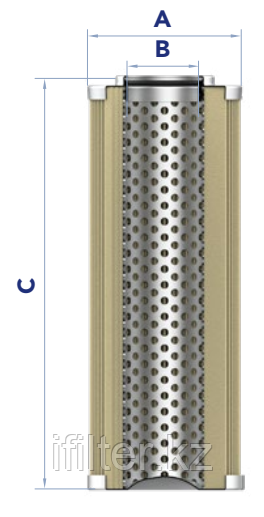

Размеры фильтрующего элемента FLA (ELA11):

Обслуживание фильтров FLA:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите заглушку (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент в заглушку (1).
8. Проверьте состояние уплотнительного кольца корпуса (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
9. Закрутите заглушку (1) на корпусе (5) до упора с моментом затяжки 45 Нм (+5/0).

2. Напорные фильтры UFI FPA

Напорные фильтры UFI FPA представляют собой линейные фильтры среднего давления.

Технические характеристики UFI FPA:

• Материалы:
  • Корпус: Анодированный алюминиевый сплав.
  • Перепускной клапан: Латунь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 11 МПа (110 бар).
  • Перепад давления для фильтрующего элемента (коллапс): 8 МПа (80 бар).
• Перепускной клапан: Настройка: 600 кПа (6 бар) ±10%.
• Расход: Максимальный расход (Qmax): 60 л/мин.
• Типы портов: B (резьба), N (резьба), S (SAE резьба).
• Размеры портов: 1/2" (N04 недоступен).
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media):
  • FA: 5 мкм
  • FB: 7 мкм
  • FC: 12 мкм
  • FS: 16 мкм
  • FD: 21 мкм
  • FE: 30 мкм

Габариты корпуса фильтра FPA:

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPA (EPA):

 Обслуживание фильтров FPA:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Никогда не откручивайте перепускной клапан (7). Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место.
8. Проверьте состояние уплотнительного кольца корпуса (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное уплотнительное кольцо (5) должно быть расположено вниз (под прокладкой).
9. Закрутите колбу (1) до упора с моментом затяжки 50 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

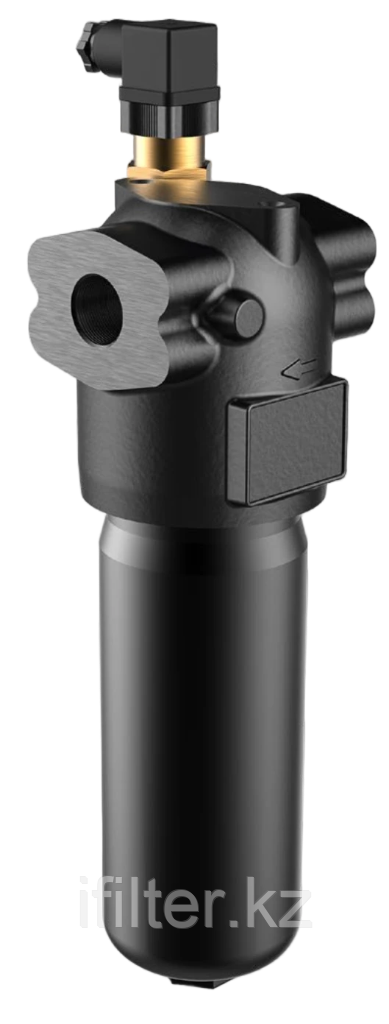

3. Напорные фильтры UFI FPB

Напорные фильтры UFI FPB - это линейные фильтры высокого давления.

Технические характеристики UFI FPB:

• Материалы:
  • Головка: Чугун.
  • Колба: Сталь.
  • Перепускной клапан: Сталь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 42 МПа (420 бар).
  • Перепад давления для фильтрующего элемента:
    • Стандартная серия: 2 МПа (20 бар).
    • Серия H+: 21 МПа (210 бар).
• Перепускной клапан: Настройка: 600 кПа (6 бар) ±10%.
• Расход: Максимальный расход (Qmax): 450 л/мин.
• Типы портов: B (резьба BSP), N (резьба NPT), S (резьба SAE), F (фланец SAE 3000 psi), G (фланец SAE 6000 psi).
• Размеры портов: 1/2", 3/4", 1", 1 1/4", 1 1/2".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media и H+ Media):
  • F+ Media (FA: 5 мкм, FB: 7 мкм, FC: 12 мкм, FS: 16 мкм, FD: 21 мкм, FE: 30 мкм).
  • H+ Media (HA: 5 мкм, HB: 7 мкм, HC: 12 мкм, HD: 21 мкм).

Габариты корпуса фильтра FPB:

*Все размеры в мм, если не указано иное.

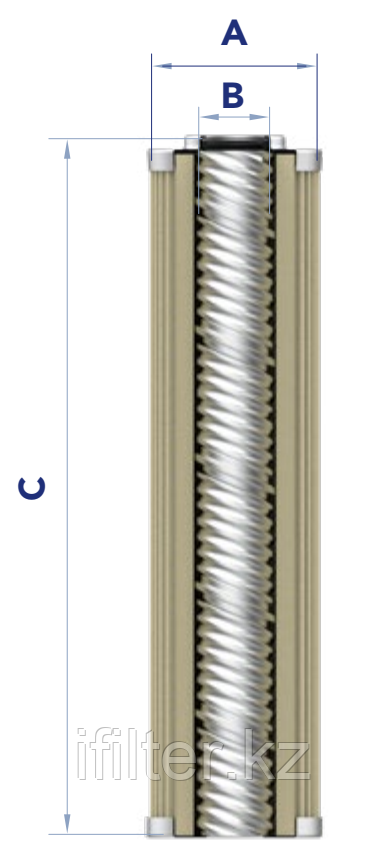

Размеры фильтрующего элемента FPB (EPB):

Обслуживание фильтров FPB:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место.
8. Проверьте состояние уплотнительного кольца колбы (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное уплотнительное кольцо (5) должно быть расположено вниз (под прокладкой).
9. Закрутите колбу (1) до упора с моментом затяжки 70 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

4. Напорные фильтры UFI FPC

Напорные фильтры UFI FPC — это линейные фильтры высокого давления.

Технические характеристики UFI FPC:

• Материалы:
  • Головка: Чугун.
  • Колба: Сталь.
  • Перепускной клапан: Сталь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 35 МПа (350 бар).
  • Перепад давления для фильтрующего элемента:
    • Стандартная серия: 2 МПа (20 бар).
    • Серия H+: 21 МПа (210 бар).
• Перепускной клапан: Настройка: 350 кПа (3,5 бар) ±10% или 600 кПа (6 бар) ±10%.
• Расход: Максимальный расход (Qmax): 150 л/мин.
• Типы портов: B (резьба BSP), M (метрическая резьба M22x1,5), S (резьба SAE).
• Размеры портов: 1/2", 3/4", 1".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media):
  • FA: 5 мкм
  • FB: 7 мкм
  • FC: 12 мкм
  • FS: 16 мкм
  • FD: 21 мкм
  • FE: 30 мкм

Габариты корпуса фильтра FPC:

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPC (EPC):

Обслуживание фильтров FPC:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Использованные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте новое уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место.
8. Проверьте состояние уплотнительного кольца колбы (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное уплотнительное кольцо (5) должно быть расположено вниз (под прокладкой).
9. Закрутите колбу (1) до упора с моментом затяжки 70 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

5. Напорные фильтры UFI FPD

Напорные фильтры UFI FPD - это модульные линейные фильтры.

Технические характеристики UFI FPD:

• Материалы:
  • Головка: Чугун.
  • Колба: Сталь.
  • Перепускной клапан: Сталь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 31,5 МПа (315 бар).
  • Перепад давления для фильтрующего элемента (коллапс): 21 МПа (210 бар).
• Расход: Максимальный расход (Qmax): 400 л/мин.
• Типы портов: C (интерфейс CETOP), Y (сторона колбы B).
• Размеры портов: CETOP 3 (размер 6), CETOP 5 (размер 10), CETOP 7 (размер 16), размер 30.
• Фильтрующие элементы FormulaUFI.MICRON (H+ Media):
  • HA: 5 мкм
  • HB: 7 мкм
  • HC: 12 мкм
  • HD: 21 мкм

Размеры фильтрующего элемента FPD (EPB):

Обслуживание фильтров FPD:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место.
8. Проверьте состояние уплотнительного кольца на колбе (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное кольцо (5) должно быть расположено следующим образом: для FPD01-FPD02 - вверх, вогнутой частью вниз (сторона уплотнения); для FPD2-FPD3 - вниз (в этой серии антиэкструзионное кольцо не имеет вогнутой части).
9. Закрутите колбу (1) до упора с моментом затяжки 70 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

6. Напорные фильтры UFI FPE

Напорные фильтры UFI FPE — это линейные фильтры с накручивающимся элементом (spin-on).

Технические характеристики UFI FPE:

• Материалы:
  • Головка: Алюминиевый сплав.
  • Картридж Spin-on: Сталь.
  • Перепускной клапан: Полиамид.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 1,2 МПа (12 бар) для FPO1+ и 2,5 МПа (25 бар) для FPO2+.
  • Перепад давления для фильтрующего элемента (коллапс): 400 кПа (4 бар).
• Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%.
• Расход: Максимальный расход (Qmax): 300 л/мин.
• Типы портов: B (резьба BSP), F (фланец SAE 3000 psi).
• Размеры портов: 3/4", 1 1/4", 1 1/2".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media) и FormulaUFI.CELL (C+ Media):
  • F+ Media (FA: 5 мкм, FB: 7 мкм, FC: 12 мкм, FD: 21 мкм).
  • C+ Media (CC: 10 мкм, CD: 25 мкм).

Габариты корпуса фильтра FPE (стандартная версия):

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPE (ESE):

Обслуживание фильтров FPE:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите загрязненный фильтрующий элемент (1).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
4. Проверьте номер детали фильтрующего элемента на шелкографии или в таблице заказа. Используйте только оригинальные запасные части.
5. Смажьте уплотнительное кольцо элемента маслом.
6. Закрутите чистый фильтрующий элемент до первого контакта прокладки с фланцем.
7. Сильно затяните на 1/3 оборота (ориентировочный момент затяжки 18 Нм).
8. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

7. Напорные фильтры UFI FPG

Напорные фильтры UFI FPG - это фильтры среднего давления.

Технические характеристики UFI FPG:

• Материалы:
  • Головка: Алюминиевый сплав.
  • Колба: Сталь.
  • Перепускной клапан: Сталь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 5 МПа (50 бар).
  • Перепад давления для фильтрующего элемента (коллапс): 1 МПа (10 бар).
• Перепускной клапан: Настройка: 350 кПа (3,5 бар) ±10%.
• Расход: Максимальный расход (Qmax): 400 л/мин.
• Типы портов: B (резьба BSP).
• Размеры портов: 3/4", 1", 1 1/4", 1 1/2".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media) и FormulaUFI.WEB (M+ Media):
  • F+ Media (FA: 5 мкм, FB: 7 мкм, FC: 12 мкм, FS: 16 мкм, FD: 21 мкм, FE: 30 мкм).
  • M+ Media (MC: 10 мкм, MD: 30 мкм, ME: 60 мкм, MF: 90 мкм).

Габариты корпуса фильтра FPG:

*Все размеры в мм, если не указано иное. *H5 применяется для опций W, A, B индикатора засорения; H6 для опции C.

Размеры фильтрующего элемента FPG (EPG):

Обслуживание фильтров FPG:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа.
   • Примечание: Запатентованная система блокировки. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место. Элемент должен быть повернут по часовой стрелке на хвостовике, чтобы зафиксироваться в правильном положении.
8. Проверьте состояние уплотнительного кольца колбы (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное уплотнительное кольцо (5) должно быть расположено вниз (под прокладкой).
9. Закрутите колбу (1) до упора с моментом затяжки 70 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

8. Напорные фильтры UFI FPH

Напорные фильтры UFI FPH - это трехходовые линейные фильтры.

Технические характеристики UFI FPH:

• Материалы:
  • Головка: Алюминиевый сплав.
  • Колба: Сталь.
  • Перепускной клапан: Полиамид.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 2 МПа (20 бар).
  • Перепад давления для фильтрующего элемента (коллапс): 300 кПа (3 бар).
• Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10%.
• Расход: Максимальный расход (Qmax): 400 л/мин.
• Типы портов: B (резьба), N (резьба NPT).
• Размеры портов: 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media) и FormulaUFI.WEB (M+ Media):
  • F+ Media (FA: 5 мкм, FB: 7 мкм, FC: 12 мкм, FS: 16 мкм, FD: 21 мкм, FE: 30 мкм).
  • M+ Media (ME: 80 мкм, MF: 90 мкм).

Габариты корпуса фильтра FPH:

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPH (ERA):

Обслуживание фильтров FPH:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите гайки (1), чтобы разобрать фланец (2) с колбы (3), расположенной под головкой (4).
   • Примечание: Колба контактирует только с фланцем.
4. Опорожните и очистите колбу (3). Убедитесь, что прокладка (5) и пружина (6) остались на дне колбы. Эти детали должны быть использованы повторно.
5. Извлеките загрязненный фильтрующий элемент (7).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
6. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
7. Смажьте уплотнительное кольцо элемента (8) маслом.
8. Осторожно вставьте чистый элемент на место.
9. Установите колбу во фланец и поместите плоскую прокладку. Пружина должна быть центрирована на дне колбы.
10. Приложите фланец к головке, центрируя 4 резьбовых штифта.
11. Вручную накрутите гайку с шайбой (1) на шпильку, не затягивая. Повторите то же самое с противоположной гайкой, а затем с оставшимися двумя.
12. Постепенно затяните все гайки крест-накрест до полной фиксации колбы , чтобы обеспечить правильное прилегание контейнера к головке.
13. Аксессуары: Индикатор засорения (9). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Следуйте инструкциям (a) или (b) в зависимости от типа используемого индикатора.
    • a) Дифференциальный индикатор засорения с метрической резьбой (9a). Смажьте уплотнительные кольца маслом и закрутите до упора с моментом затяжки 40 Нм (+5/0).
    • b) Индикатор засорения с резьбой 1/8" (9b). Нанесите резьбовой герметик и закрутите до упора. Важно: Чрезмерная затяжка может повредить резьбу.

9. Напорные фильтры UFI FPL

Напорные фильтры UFI FPL - это напорные фильтры с боковым креплением на коллекторе.

Технические характеристики UFI FPL:

• Материалы:
  • Головка: Чугун.
  • Колба: Сталь.
  • Перепускной клапан: Сталь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 31,5 МПа (315 бар).
  • Перепад давления для фильтрующего элемента:
    • Стандартная серия: 2 МПа (20 бар).
    • Серия H+: 21 МПа (210 бар).
• Перепускной клапан: Настройка: 600 кПа (6 бар) ±10%.
• Расход: Максимальный расход (Qmax): 400 л/мин.
• Типы портов: C (фланцы 90° - коллектор).
• Размеры портов: размер 15, размер 20, размер 32.
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media и H+ Media):
  • F+ Media (FA: 5 мкм, FB: 7 мкм, FC: 12 мкм, FS: 16 мкм, FD: 21 мкм, FE: 30 мкм).
  • H+ Media (HA: 5 мкм, HB: 7 мкм, HC: 12 мкм, HD: 21 мкм).

Габариты корпуса фильтра FPL:

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPL (EPB):

Обслуживание фильтров FPL:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место.
8. Проверьте состояние уплотнительного кольца колбы (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное уплотнительное кольцо (5) должно быть расположено вниз (под прокладкой).
9. Закрутите колбу (1) до упора с моментом затяжки 70 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

10. Напорные фильтры UFI FPM

Напорные фильтры UFI FPM - это линейные фильтры среднего давления.

Технические характеристики UFI FPM:

• Материалы:
  • Корпус: Анодированный алюминиевый сплав.
  • Перепускной клапан: Сталь.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 21 МПа (210 бар).
  • Перепад давления для фильтрующего элемента (коллапс): 2,1 МПа (21 бар).
• Перепускной клапан: Настройка: 600 кПа (6 бар) ±10%.
• Расход: Максимальный расход (Qmax): 120 л/мин.
• Типы портов: B (резьба BSP), N (резьба NPT), S (резьба SAE).
• Размеры портов: 1/2", 3/4", 1".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media):
  • FA: 5 мкм
  • FB: 7 мкм
  • FC: 12 мкм
  • FS: 16 мкм
  • FD: 21 мкм
  • FE: 30 мкм

Габариты корпуса фильтра FPM:

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPM (EPB):

Обслуживание фильтров FPM:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите и очистите колбу (1).
4. Извлеките загрязненный фильтрующий элемент (2).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
5. Проверьте номер детали фильтрующего элемента на этикетке фильтра или в таблице заказа. Используйте только оригинальные запасные части.
6. Смажьте уплотнительное кольцо элемента (3) маслом.
7. Осторожно вставьте чистый элемент на место.
8. Проверьте состояние уплотнительного кольца колбы (4) и смажьте его маслом. При повреждении сверьте номер детали комплекта уплотнений в таблице запасных уплотнений.
   • Примечание: Антиэкструзионное уплотнительное кольцо (5) должно быть расположено вогнутой стороной вверх (сторона прокладки).
9. Закрутите колбу (1) до упора с моментом затяжки 60 Нм (+5/0).
10. Аксессуары: Индикатор засорения (6). При повреждении открутите и замените (проверьте номер детали в таблице заказа). Смажьте уплотнительное кольцо маслом и затяните до упора с моментом затяжки 40 Нм (+5/0).

11. Напорные фильтры UFI FPO

Напорные фильтры UFI FPO - это напорные фильтры с накручивающимся элементом (spin-on) высокого давления.

Технические характеристики UFI FPO:

• Материалы:
  • Головка: Алюминиевый сплав.
  • Корпус Spin-on: Сталь.
  • Перепускной клапан: Полиамид.
  • Уплотнения: NBR (Бутадиен-нитрильный каучук), FKM (фторкаучук) по запросу.
  • Корпус индикатора: Латунь.
• Давление:
  • Максимальное рабочее давление: 3,5 МПа (35 бар) для FPO1+ и 2,5 МПа (25 бар) для FPO2+.
  • Перепад давления для фильтрующего элемента (коллапс): 1 МПа (10 бар).
• Перепускной клапан: Настройка: 170 кПа (1,7 бар) ±10% или 350 кПа (3,5 бар) ±10%.
• Расход: Максимальный расход (Qmax): 250 л/мин.
• Типы портов: B (резьба BSP), N (резьба NPT).
• Размеры портов: 3/4", 1".
• Фильтрующие элементы FormulaUFI.MICRON (F+ Media):
  • FA: 5 мкм
  • FB: 7 мкм
  • FC: 12 мкм
  • FS: 16 мкм
  • FD: 21 мкм

Габариты корпуса фильтра FPO:

*Все размеры в мм, если не указано иное.

Размеры фильтрующего элемента FPO (EPO):

Обслуживание фильтров FPO:

1. Остановите систему и убедитесь в отсутствии давления в фильтре.
2. Соберите масло из фильтра в подходящую емкость.
3. Открутите загрязненный фильтрующий элемент (1).
   • Важно: Отработанные фильтрующие элементы и загрязненные маслом части фильтра относятся к категории "Опасные отходы" и должны утилизироваться в соответствии с местным законодательством уполномоченными компаниями.
4. Проверьте номер детали фильтрующего элемента на шелкографии или в таблице заказа. Используйте только оригинальные запасные части.
5. Смажьте уплотнительное кольцо элемента маслом.
6. Закрутите чистый фильтрующий элемент до первого контакта прокладки с фланцем.
7. Сильно затяните на 1/3 оборота (ориентировочный момент затяжки 18 Нм).
8. Аксессуары: Индикатор засорения. При повреждении открутите и замените (проверьте номер детали в таблице заказа). Нанесите резьбовой герметик и закрутите до упора.
   • Важно: Чрезмерная затяжка может повредить резьбу.

Условия эксплуатации и выбор фильтра

При выборе напорного фильтра необходимо учитывать следующие факторы:

• Рабочее давление и расход: Фильтр должен быть рассчитан на рабочее давление системы и соответствовать требуемому расходу.
• Тип жидкости: Убедитесь, что выбранный фильтр совместим с используемой гидравлической жидкостью (ISO 2943).
• Тонкость фильтрации: Выбирайте фильтрующий элемент с необходимой тонкостью очистки (например, 5 мкм, 12 мкм, 30 мкм) в зависимости от чувствительности защищаемых компонентов.
• Перепад давления: Суммарный перепад давления в корпусе фильтра и чистом фильтрующем элементе не должен превышать 120 кПа (1,2 бар) , а также 1/3 от настройки перепускного клапана.
• Перепускной клапан: Если ожидаются пиковые значения расхода, которые должны быть поглощены перепускным клапаном, убедитесь, что он настроен правильно для предотвращения скачков давления.

Для получения более подробной информации и помощи в выборе оптимального фильтра для вашей гидравлической системы, пожалуйста, свяжитесь с нашей службой поддержки или посетите наш веб-сайт.
