Соединительные муфты Dixon Minsup® A-типа — это универсальные быстроразъемные соединения, разработанные для обеспечения безопасного и надежного подключения шлангов в различных отраслях промышленности. Благодаря своей конструкции с общим или универсальным захватом, они позволяют соединять шланги различных размеров и номинальных диаметров. Эти муфты широко применяются для транспортировки воздуха и воды , но категорически не рекомендуются для использования с паром.
Области применения муфт Dixon Minsup A-типа
Соединительные муфты Minsup A-типа зарекомендовали себя в самых требовательных условиях эксплуатации.
- Подземные и открытые горные работы: Обеспечивают надежное соединение шлангов для подачи воздуха и воды в условиях повышенной нагрузки и абразивного воздействия.
- Обогащение полезных ископаемых: Используются в процессах, требующих перекачки воды и сжатого воздуха.
- Компрессорное оборудование и пневматический инструмент: Идеально подходят для создания герметичных соединений в системах подачи сжатого воздуха.
- Арендные компании: Универсальность и долговечность муфт Minsup A-типа делают их отличным выбором для широкого спектра арендного оборудования.
- Системы водоснабжения: Применяются для надежного соединения шлангов при подаче воды.
- Системы подачи сжатого воздуха: Гарантируют стабильную и безопасную работу пневматических систем.
Технические характеристики и преимущества
Муфты Dixon Minsup A-типа обладают рядом конструктивных особенностей, которые обеспечивают их высокую производительность и долговечность.
Основные характеристики
- Универсальная соединительная головка: Обеспечивает взаимозаменяемость всех типоразмеров, независимо от того, является ли ответная муфта патрубком с внешней или внутренней резьбой, или концевым шланговым соединением.
- Материал корпуса: Ковкий чугун (SG Iron) по стандарту ISO 1083, с цинковым покрытием для защиты от коррозии.
- Уплотнение: Стандартное уплотнение из натурального каучука; возможно приобретение уплотнений из FKM отдельно.
- Рабочее давление: До 3.45 МПа (500 psi).
- Давление на разрыв: До 13.80 МПа (2000 psi).
- Резьба: Доступны варианты с резьбой BSP (ISO 7-1) и NPT (ANSI B1.20.3).
Преимущества
- Коррозионная стойкость: Цинковое покрытие толщиной не менее 8 мкм (согласно AS1789-2003 таблица 1Fe/Zn8) обеспечивает надежную защиту от коррозии.
- Герметичность: Точная обработка уплотнительной поверхности гарантирует отсутствие утечек во время работы.
- Точное литье: Корпуса, изготовленные методом точного литья по выплавляемым моделям, обеспечивают высокую точность размеров и беспроблемное соединение.
- Уникальная конструкция уплотнения: Композитное уплотнение обеспечивает минимальные усилия при соединении и высокую номинальную способность по давлению.
- Простота подключения: Соединение муфт Minsup® A-типа осуществляется быстро и легко: достаточно плотно прижать два одинаковых фитинга друг к другу и повернуть каждый фитинг по часовой стрелке до защелкивания захватов, что обеспечивает герметичное соединение.
Стандарты качества и безопасности
Муфты Dixon Minsup A-типа соответствуют высоким международным стандартам, что подтверждает их надежность и безопасность.
- ISO 1083, 1987:400 250-15 SGI: Стандарт на ковкий чугун.
- AS1789-2003 таблица 1Fe/Zn8: Стандарт на цинковое покрытие.
- ISO 7-1: Стандарт на трубную резьбу BSP, обеспечивающую герметичные соединения по резьбе.
- ANSI B1.20.3: Стандарт на трубную резьбу NPT для сухих герметичных соединений.
Правила безопасности
Для обеспечения максимальной безопасности и предотвращения случайного разъединения муфт Minsup® A-типа обязательно используйте предохранительный штифт Minsup. Штифт не войдет в отверстия обеих муфт, пока они не будут полностью зафиксированы.
Важное предупреждение: Никогда не используйте муфты A-типа для работы с паром. Также не рекомендуется использовать уплотнительные муфты A-типа типа "гармошка" со стандартными уплотнительными муфтами Minsup.
Ассортимент продукции Dixon Minsup A-типа
Dixon предлагает широкий ассортимент соединительных муфт Minsup® A-типа для различных применений, включая муфты с внешней, внутренней резьбой и шланговые соединения.

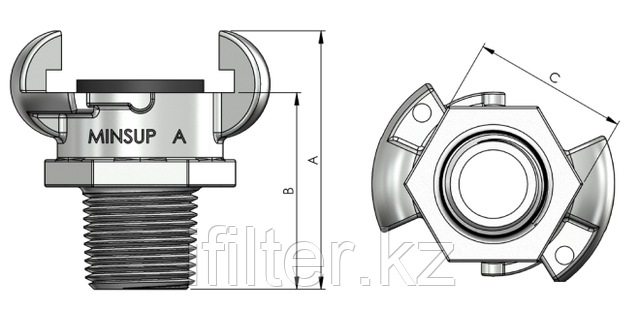

Муфты с внешней резьбой (MALE BSP)
| Размер (дюймы) |
Номер детали |
A (мм) |
B (мм) |
C (мм) |
| 3/8 |
08/001/12/000 |
57 |
43 |
35 |
| 1/2 |
08/001/09/000 |
57 |
43 |
40 |
| 3/4 |
08/001/06/000 |
60 |
46 |
40 |
| 1 |
08/001/03/000 |
61 |
47 |
40 |
| 1 1/4 |
08/001/01/000 |
65 |
51 |
40 |
Муфты с внутренней резьбой (FEMALE BSP)
| Размер (дюймы) |
Номер детали |
A (мм) |
B (мм) |
C (мм) |
| 3/8 |
08/001/13/000 |
50 |
36 |
33 |
| 1/2 |
08/001/10/000 |
50 |
36 |
27 |
| 3/4 |
08/001/07/000 |
50 |
36 |
33 |
| 1 |
08/001/04/000 |
50 |
36 |
40 |

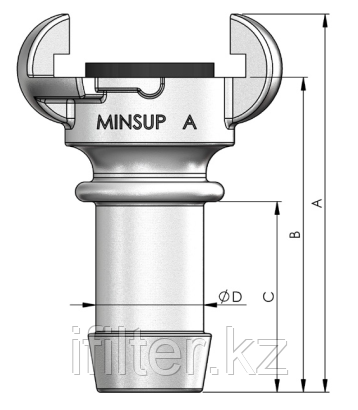

Шланговые соединения (HOSE END)
| Размер (дюймы) |
Номер детали |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
| 3/8 |
08/001/14/000 |
72 |
58 |
26 |
10.5 |
| 1/2 |
08/001/11/000 |
90 |
76 |
43 |
13.5 |
| 3/4 |
08/001/08/000 |
88 |
74 |
45 |
20.0 |
| 1 |
08/001/05/000 |
88 |
74 |
45 |
25.4 |
| 1 1/4 |
08/001/02/000 |
96 |
82 |
55 |
32.0 |
Шланговые соединения с обжимным наконечником (HOSE END with CRIMPED FERRULE)
| Размер (дюймы) |
Номер детали |
A (мм) |
B (мм) |
C (мм) |
D (мм) |
| 1/2 |
AS15HCF |
90 |
76 |
43 |
13.5 |
| 3/4 |
AS20HCF |
88 |
74 |
45 |
20.0 |
| 1 |
AS25HCF |
88 |
74 |
45 |
25.4 |
Дополнительные комплектующие
- Уплотнения:
- AWR4: Стандартное уплотнение A-типа из натурального каучука.
- AWR4V: Уплотнение A-типа из FKM.
- Защитный стопорный штифт:
- 05/010/02/000: Защитный стопорный штифт из оцинкованной мягкой стали.
- 05/010/02/000B: Защитный стопорный штифт из оцинкованной мягкой стали (коробка 1000 шт.).
- 05/010/02/000SS: Защитный стопорный штифт из нержавеющей стали 316.
- Трехходовой соединитель: 08/001/16/000.
- Заглушка: 08/001/15/000.
- Сетчатый фильтр: 05/100/01/901 (предотвращает попадание мусора в воздушную линию).
