Компания MHA Zentgraf занимает прочное положение на мировом рынке систем управления потоками, особенно в сегменте шаровых кранов высокого давления. Благодаря своему немецкому инженерному наследию и стратегическому глобальному присутствию, компания зарекомендовала себя как специализированный производитель высококачественной арматуры. Шаровые краны MHA Zentgraf из нержавеющей стали отличаются надёжной конструкцией, способностью выдерживать экстремальное давление и исключительной коррозионной стойкостью, что делает их незаменимыми для критически важных применений в различных отраслях промышленности.
Компания MHA Zentgraf была основана в 1945 году как региональная машиностроительная фирма, а затем превратилась в мирового специалиста в области технологий управления потоками. Эта долгая история отражает глубокий опыт компании в промышленном машиностроении. Важным этапом в развитии компании стал 1978 год, когда было запущено производство шаровых кранов высокого давления и арматуры, что стало определяющим моментом в их специализации на этом требовательном секторе. Такое сосредоточение усилий указывает на целенаправленную разработку надёжных решений для высоконагруженных сред.
Последующее стратегическое глобальное расширение, включая открытие филиалов в Китае в 2007 году и в США в 2012 году, демонстрирует приверженность MHA Zentgraf обслуживанию международных рынков и адаптации к глобальному спросу. Длительная история компании, особенно в такой специализированной области, как системы управления потоками высокого давления, является убедительным показателем накопленных знаний, инженерного мастерства и надёжности продукции. Почти пятидесятилетний опыт MHA Zentgraf, сосредоточенный именно на шаровых кранах высокого давления (с 1978 года), свидетельствует о зрелом цикле разработки продукции, отлаженных производственных процессах и глубоком понимании проблем, связанных с приложениями высокого давления. Эта история, в сочетании с международной экспансией, указывает на широкое признание на рынке и способность соответствовать разнообразным мировым промышленным стандартам и требованиям. Для менеджеров по закупкам это означает снижение рисков и повышение уверенности в производительности продукции и долгосрочной поддержке.
MHA Zentgraf производит стандартные 2-ходовые, 3-ходовые и 4-ходовые шаровые краны, которые выполняют основные функции перекрытия, отвода и смешивания в жидкостных системах. Специализированные конструкции включают клапаны для монтажа на манифолдах и различные многоходовые комбинации, отвечающие сложным требованиям системной интеграции. Принцип работы основан на повороте просверленного шара на 90° для достижения желаемого пути потока, который может осуществляться вручную с помощью рычага или автоматически с помощью пневматических или электрических приводов.
| Серия/Модель | Основная функция | Стандартный материал | Типы соединений | Номинальные размеры (DN, дюймы) | Макс. рабочее давление (бар, фунты/кв. дюйм) | Диапазон рабочих температур (°C) | Ключевые особенности | Материал шарового уплотнения | Материал уплотнительного кольца |
|---|---|---|---|---|---|---|---|---|---|
| BKH | Запорный, регулирование потока (вкл/выкл) | SS 316 | NPT, DIN ISO 228, DIN 2353/ISO 8434-1, SAE J 514/ISO/DIS11926-1 | DN4-DN25 (1/8"-1") | До 500 бар (7000 PSI) | От -30°C до +100°C (некоторые до +200°C) | Сверхпрочный, 2-ходовой, четвертьоборотный | POM, SS, PTFE Teflon | FPM, NBR |
| MKHP | Запорный, регулирование потока (вкл/выкл) | SS 316 (также сталь) | NPT, SAE ORB | DN4-DN50 (1/8"-4") | До 420 бар (6000 PSI) (MKHP800 до 800 бар) | От -30°C до +100°C | Сверхпрочный, 2-ходовой, четвертьоборотный | Delrin (POM) | BUNA (NBR), Viton (FPM) |
| HFKH | Для водородных систем | Водородно-совместимые материалы (SS) | Различные (специфично для H2) | DN4-DN200 (1/8"-8") | До 1000 бар (HFKH1000), до 2000 бар (спец. запрос) | От -40°C до +85°C | Высокая циклическая долговечность (102,000 циклов), устойчивость к взрывной декомпрессии | Различные (оптимизированные для H2) | Различные (оптимизированные для H2) |
| PK3/PKH | Для монтажа на манифолдах | SS | Манифолд | DN6-DN50 (1/4"-2") | 250-500 бар | - | 3/2-ходовой селекторный | - | - |
| KH-SAE | Фланцевый, 2-ходовой | SS | SAE (метрический/UNC) | DN15-DN125 (5/8"-5") | 32-420 бар | - | - | - | - |
| Общие шаровые краны | Запорный, отводной, смешивающий | SS 1.4408, 1.4301, 1.4401, 1.4571 | Резьбовые (ISO 228, NPT), приварные, фланцевые | DN4-DN1000 (1/4"-6") | - | - | 2-, 3-, 4-ходовые, компактные версии, малый мёртвый объём | PTFE | PTFE |

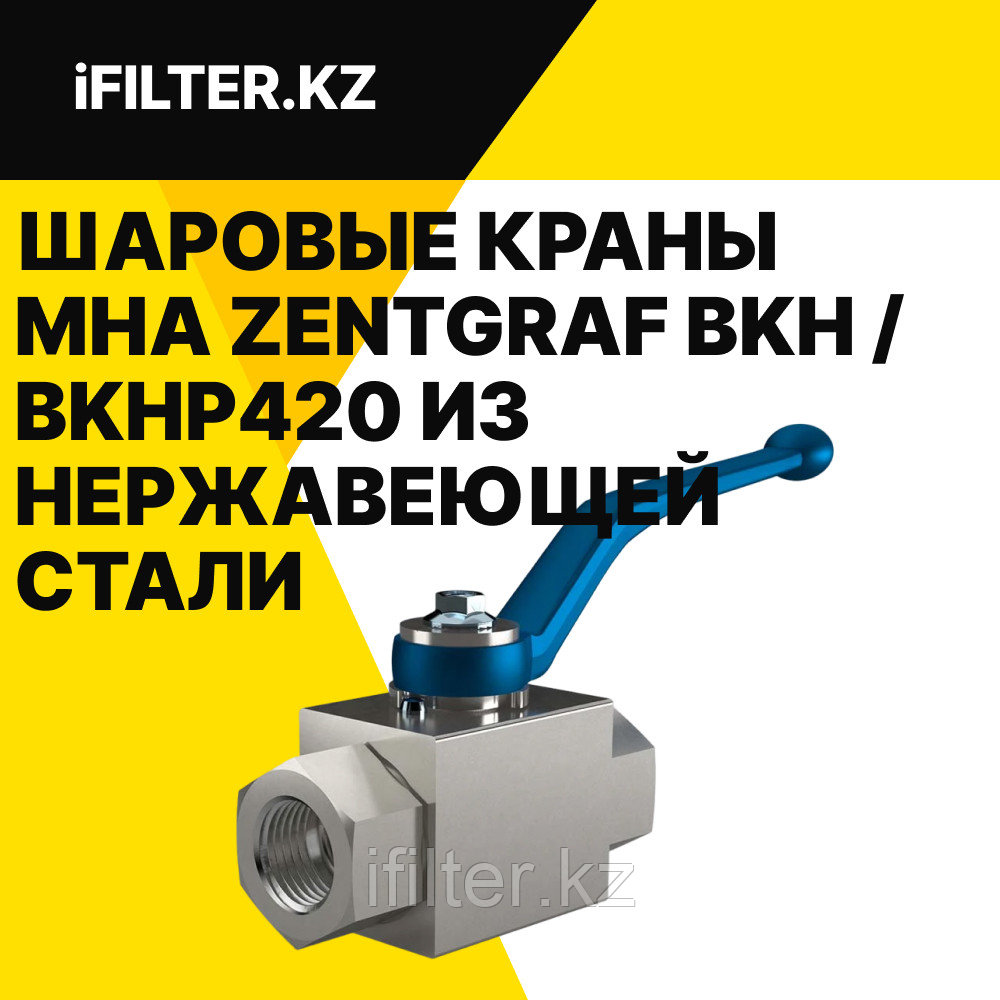

Шаровые краны серий BKH и BKHP420 представляют собой высококачественные компоненты для систем контроля потока, изготовленные из нержавеющей стали. Они предназначены для работы в различных гидравлических и промышленных системах, обеспечивая надежное перекрытие потока.
Краны доступны в размерах от DN4 до DN25 (от 1/8" до 1"). Корпус, шар и шток кранов изготовлены из нержавеющей стали, что обеспечивает высокую коррозионную стойкость и долговечность[cite: 3]. Седла шара выполнены из POM (полиоксиметилена), а уплотнительные кольца доступны из NBR или FPM.
| Компонент | Материал (код 442A) | Материал (код 442B) |
|---|---|---|
| Корпус | Stainless Steel | Stainless Steel |
| Шар | Stainless Steel | Stainless Steel |
| Шток | Stainless Steel | Stainless Steel |
| Седла шара | POM | POM |
| Уплотнительные кольца | NBR | FPM |
Температурные режимы:
Шаровые краны BKH и BKHP420 доступны с различными типами резьбовых соединений, что делает их универсальными для многих применений.
Основные типы подключений:Дополнительные типы подключений доступны по запросу.
| Тип | B [мм] | H [мм] | h [мм] | m [мм] | V [мм] | SW [мм] | K [мм] | H2 [мм] | H1 [мм] | Lever |
|---|---|---|---|---|---|---|---|---|---|---|
| BKH-DN4 | 26 | 47 | 33 | 13,5 | 11 | 9 | 115 | 82 | Zn | |
| BKH-DN6 | 26 | 47 | 33 | 13,5 | 11 | 9 | 115 | 82 | Zn | |
| BKH-DN8 | 26 | 47 | 33 | 13,5 | 11 | 9 | 115 | 82 | Zn | |
| BKH-DN10 | 32 | 52 | 38 | 17,5 | 11 | 9 | 115 | 86 | Zn | |
| BKH-DN13 | 35 | 54 | 40 | 19 | 11 | 9 | 115 | 89 | Zn | |
| BKH-DN16 | 38 | 63 | 46 | 19 | 13 | 12 | 160 | 106 | Al | |
| BKH-DN20 | 49 | 75 | 57 | 24,5 | 14 | 14 | 200 | 79 | Zn | |
| BKHP420-DN20 | 58 | 83 | 65 | 32,5 | 14 | 14 | 200 | 87 | Zn | |
| BKH-DN25 | 58 | 83 | 65 | 29,5 | 14 | 14 | 200 | 87 | Zn | |
| BKHP420-DN25 | 70 | 88 | 70 | 34,5 | 14 | 14 | 200 | 92 | Zn | |
| BKH-DN25/32 | 58 | 83 | 65 | 29,5 | 14 | 14 | 200 | 87 | Zn | |
| BKH-DN25/40 | 58 | 83 | 65 | 29,5 | 14 | 14 | 200 | 87 | Zn |
Ниже представлены таблицы с артикулами, описанием и техническими характеристиками для различных типов подключений.
| Тип | LW | L [мм] | d [мм] | Резьба | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|
| BKH-DN4-G1/8 | 5 | 69 | 10 | G1/8 | 0,41 | 500 | 29754* | 30422 |
| BKH-DN6-G1/4 | 6 | 69 | 14 | G1/4 | 0,40 | 500 | 27183 | 26726 |
| BKH-DN10-G3/8 | 10 | 72 | 14 | G3/8 | 0,54 | 500 | 27261 | 27180 |
| BKH-DN13G1-/2 | 13 | 83 | 16,3 | G1/2 | 0,65 | 500 | 27260 | 27182 |
| BKH-DN16G5-/8 | 15 | 83 | 16 | G5/8 | 0,70 | 400 | 32270 | 31558 |
| BKH-DN20-G3/4 | 20 | 95 | 18 | G3/4 | 1,50 | 315 | 27657 | 27817 |
| BKHP420-DN20-G3/4 | 20 | 107 | 18 | G3/4 | 2,57 | 420 | 50143 | 53461 |
| BKH-DN25-G1 | 25 | 113 | 20 | G1 | 2,20 | 315 | 27026 | 27673 |
| BKHP420-DN25G1- | 25 | 131 | 20 | G1 | 3,94 | 420 | 50144 | 53462 |
| BKH-DN25/32G1 -1/4 | 25 | 120 | 22 | G1 1/4 | 2,30 | 315 | 27438 | 34869 |
| BKH-DN25/40-G1 1/2 | 25 | 130 | 24 | G1 1/2 | 2,60 | 250 | 33223 | 35476 |
| Тип | LW | L [мм] | d [мм] | Резьба | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|
| BKH-DN4-1/8" NPT | 5 | 69 | 10,5 | 1/8"NPT | 0,30 | 500 | 37169 | 37170 |
| BKH-DN6-1/4"NPT | 6 | 69 | 13,7 | 1/4"NPT | 0,40 | 500 | 28387 | 27369 |
| BKH-DN10-3/8"NPT | 10 | 72 | 13,5 | 3/8"NPT | 0,55 | 500 | 28388 | 28750* |
| BKH-DN13-1/2"NPT | 13 | 83 | 17 | 1/2"NPT | 0,75 | 500 | 41318" | 27803 |
| BKH-DN20-3/4"NPT | 20 | 95 | 18,3 | 3/4"NPT | 1,63 | 315 | 29237 | 27429 |
| BKHP420-DN20-3/4"NPT | 20 | 107 | 18,3 | 3/4"NPT | 2,60 | 420 | 53463 | 53464 |
| BKH-DN25-1"NPT | 25 | 113 | 21,6 | 1"NPT | 2,30 | 315 | 26996 | 28451 |
| BKHP420-DN25-1"NPT | 25 | 131 | 21,6 | 1"NPT | 4,00 | 420 | 53465 | 53466 |
| BKH-DN25/32-1 1/4"NPT | 25 | 120 | 22,1 | 1 1/4"NPT | 2,51 | 315 | 37168 | 37171 |
| BKH-DN25/40-1 1/2"NPT | 25 | 130 | 22,1 | 1 1/2"NPT | 2,70 | 250 | 37767 | 37768 |
| Тип | LW | RA | L [мм] | d [мм] | Резьба | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|---|
| BKH-DN4-6L | 5 | 6 | 67 | 7 | M 12x1,5 | 0,36 | 500 | 26268 | 28589 |
| BKH-DN6-8L | 6 | 8 | 67 | 7 | M 14x1,5 | 0,37 | 500 | 27342 | 27381 |
| BKH-DN8-10L | 8 | 10 | 74 | 7 | M 16x1,5 | 0,38 | 500 | 34754 | 27380 |
| BKH-DN10-12L | 10 | 12 | 74 | 7 | M 18x1,5 | 0,50 | 500 | 26263 | 27388* |
| BKH-DN13-15L | 13 | 15 | 82 | 7 | M 22x1,5 | 0,61 | 500 | 34673 | 27658* |
| BKH-DN13-18L | 13 | 18 | 82 | 7,5 | M 26x1,5 | 0,60 | 500 | 33220 | 28732 |
| BKH-DN16-18L | 15 | 18 | 82 | 7,5 | M 26x1,5 | 0,75 | 400 | 31293 | 29097* |
| BKH-DN20-22L | 20 | 22 | 101 | 7,5 | M 30x2 | 1,49 | 315 | 32346 | 27966 |
| BKH-DN25-28L | 25 | 28 | 108 | 7,5 | M 36x2 | 2,00 | 315 | 28322 | 37164 |
| BKH-DN25/32-35L | 25 | 35 | 112 | 10,5 | M 45x2 | 2,12 | 315 | 33221 | 32289 |
| BKH-DN25/40-42L | 25 | 42 | 112 | 11 | M 52x2 | 2,27 | 315 | 37765 | 37766 |
| Тип | LW | RA | L [мм] | d [мм] | Резьба | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|---|
| BKH-DN4-8S | 5 | 8 | 73 | 7 | M 16x1,5 | 0,38 | 500 | 28455* | 27378 |
| BKH-DN6-10S | 6 | 10 | 73 | 7,5 | M 18x1,5 | 0,39 | 500 | 32334 | 32837 |
| BKH-DN8-12S | 8 | 12 | 76 | 7,5 | M 20x1,5 | 0,39 | 500 | 27887 | 29803 |
| BKH-DN10-14S | 10 | 14 | 80 | 8 | M 22x1,5 | 0,50 | 500 | 28011 | 30738 |
| BKH-DN13-16S | 13 | 16 | 86 | 8,5 | M 24x1,5 | 0,60 | 500 | 27599 | 28494 |
| BKH-DN16-20S | 15 | 20 | 90 | 10,5 | M 30x2 | 0,80 | 400 | 29971 | 29173 |
| BKH-DN20-25S | 20 | 25 | 109 | 12 | M 36x2 | 1,55 | 315 | 27365 | 28751 |
| BKHP420-DN20-25S | 20 | 25 | 129 | 12 | M 36x2 | 2,52 | 420 | 53467 | 53468 |
| BKH-DN25-30S | 25 | 30 | 120 | 13,5 | M 42x2 | 2,10 | 315 | 27015 | 35233 |
| BKHP420-DN25-30S | 25 | 30 | 138 | 13,5 | M 42x2 | 4,00 | 420 | 53469 | 53470 |
| BKH-DN25/32-38S | 25 | 38 | 124 | 16 | M 52x2 | 2,30 | 315 | 27178 | 32570 |
| Тип | LW | L [мм] | d [мм] | Резьба | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|
| BKH-DN6-7/16" UNF | 5 | 69 | 12 | 7/16"-20 UNF | 0,39 | 500 | 37174 | 37179 |
| BKH-DN10-9/16 UNF | 10 | 72 | 13 | 9/16"-18 UNF | 0,50 | 500 | 37175 | 37180 |
| BKH-DN13-3/4"UNF | 13 | 83 | 15 | 3/4"-16 UNF | 0,60 | 500 | 37176 | 37181 |
| BKH-DN20-1 1/16"UN | 20 | 95 | 20 | 1 1/16 -12 UN | 1,55 | 315 | 37177 | 37182 |
| BKHP420-DN20-1 1/16"UN | 20 | 108 | 20 | 1 1/16"-12 UN | 2,55 | 420 | 53471 | 53472 |
| BKH-DN25-1 5/16"UN | 25 | 113 | 20 | 1 5/16"-12 UN | 2,10 | 315 | 37178 | 37183 |
| BKHP420-DN25-1 5/16"UN | 25 | 131 | 20 | 1 5/16"-12 UN | 4,00 | 420 | 53473 | 53474 |
| Тип | LW | L [мм] | d [мм] | Резьба | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|
| BKH-DN4-Rc 1/8" | 5 | 69 | 7,4 | Rc 1/8" | 0,40 | 500 | 59582 | 59583 |
| BKH-DN6-Rc 1/4" | 6 | 69 | 11 | Rc 1/4" | 0,39 | 500 | 29014 | 59584 |
| BKH-DN10-Rc 3/8" | 10 | 72 | 11,4 | Rc 3/8" | 0,55 | 500 | 29015 | 40400 |
| BKH-DN13-Rc 1/2" | 13 | 83 | 15 | Rc 1/2" | 0,64 | 500 | 29016 | 59585 |
| BKH-DN20-Rc 3/4" | 20 | 95 | 16,3 | Rc 3/4" | 1,59 | 315 | 29017 | 57551 |
| BKHP420-DN20-Rc 3/4" | 20 | 107 | 16,3 | Ro 3/4" | 2,57 | 420 | 59586 | 59587 |
| BKH-DN25-Rc 1" | 25 | 113 | 19 | Rc 1 | 2,20 | 315 | 29018 | 46686 |
| BKHP420-DN25-Rc 1" | 25 | 131 | 19 | Rc 1 | 3,94 | 420 | 59588 | 59589 |
| BKH-DN25/32-Rc 1 1/4" | 25 | 120 | 21,4 | Rc 1 1/4" | 2,30 | 315 | 29019 | 59590 |
| Тип | LW | L [мм] | D [мм] | Резьба | O-ring | Вес [кг] | PN [бар] | Артикул 442A | Артикул 442B |
|---|---|---|---|---|---|---|---|---|---|
| BKH-DN6 | 500 | по запросу | |||||||
| BKH-DN8-11/16 UN ISO8434-3 | 6,5 | 73 | 12,6 | 11/16"-16 UN | 9.25x1.78 | 0,40 | 500 | по запросу | |
| BKH-DN10-13/16"UN ISO8434-3 | 9,5 | 80 | 15,77 | 13/16"-16UN | 12,42x1,78 | 0,50 | 500 | по запросу | |
| BKH-DN13-1 UNS ISO8434-3 | 12,5 | 90 | 19 | 1-14 UNS | 15,6x1,78 | 0,60 | 400 | по запросу | |
| BKH-DN16-1 3/16"UN ISO8434-3 | 15 | 98 | 22,17 | 1 3/16"-12 UN | 18,77x1,78 | 0,80 | 400 | по запросу | |
| BKH-DN20-1 7/16" UN ISO8434-3 | 20 | 111 | 26,87 | 1 7/16"-12 UN | 23,52x1,78 | 1,60 | 315 | по запросу | |
| BKH-DN25-1 11/16 UN ISO8434-3 | 25 | 120 | 33,25 | 1 11/16"-12 UN | 29,87x1,78 | 2,10 | 250 | по запросу |
Примечание: Обратите внимание на номинальное давление трубных соединений!
**Уплотнительное кольцо включено.
Для шаровых кранов BKH / BKHP420 доступны различные аксессуары, которые расширяют их функциональные возможности:
| DN | SW [мм] | a [мм] | q [мм] | |
|---|---|---|---|---|
| 4 | 9 | 31 | 4,3 | 4,5 |
| 6 | 9 | 31 | 4,3 | 4,5 |
| 10 | 9 | 32 | 4,3 | 4 |
| 13 | 9 | 32 | 4,3 | 4 |
| 16 | 12 | 32 | 5,2 | 6 |
| 20 | 14 | 44 | 6,2 | 6 |
| 25 | 14 | 44 | 6,3 | 6 |
| 25/32 | 14 | 44 | 6,3 | 6 |
| 25/40 | 14 | 44 | 6,3 | 6 |
| DN | SW [мм] | LK [мм] | g [мм] | W [°] | ISO 5211 | |
|---|---|---|---|---|---|---|
| 4 | 9 | 36 | M5 | 6 | 30°+ | (F03)* |
| 6 | 9 | 36 | M5 | 6 | 30 | (F03)* |
| 10 | 9 | 36 | M5 | 7 | 45° | F03 |
| 13 | 9 | 36 | M5 | 6 | 45° | F03 |
| 16 | 12 | 42 | M5 | 8 | 45° | F04 |
| 20 | 14 | 50 | M6 | 10 | 45° | F05 |
| 25 | 14 | 50 | M6 | 10 | 45° | F05 |
| 25/32 | 14 | 50 | M6 | 10 | 45° | F05 |
| 25/40 | 14 | 50 | M6 | 10 | 45° | F05 |
+30° не соответствует ISO 5211
Шаровые краны высокого давления MHA Zentgraf принципиально разработаны для регулирования давления в частях контура, компенсации внешних сил или веса, а также для точного управления движением жидкости путём полного открытия или закрытия. Они рекомендуются для бесшовной установки в трубопроводные системы, где соединения имеют одинаковую нагрузку по давлению и соответствующие типы соединений, что обеспечивает целостность и производительность системы.
| Орган по сертификации/Стандарт | Описание/Область применения | Применимые серии/Типы продукции |
|---|---|---|
| ISO 9001 | Система менеджмента качества | Все шаровые краны |
| ISO 14001 | Система экологического менеджмента | Все шаровые краны |
| PED/DGRL - 2014/68/EU | Безопасность оборудования, работающего под давлением (рынок ЕС) | Оборудование, работающее под давлением |
| ATEX | Оборудование для потенциально взрывоопасных сред | Все шаровые краны (HFKH: IIC (H2), Ex-зона 1, 2G) |
| Пожаробезопасность | Подтверждение целостности и герметичности в условиях пожара | Шаровые краны с соответствующим одобрением (HFKH650) |
| DNV/GL type approval | Типовое одобрение для морской и энергетической промышленности | Шаровые краны для морских/оффшорных применений |
| ABS design assessment | Оценка конструкции для морских и оффшорных объектов | Шаровые краны для морских/оффшорных применений |
| EAC approval | Одобрение для рынка Евразийского экономического союза (ЕАЭС) | Продукция для ЕАЭС |
| ISO 19880-3 (Класс A) | Долговечность водородных клапанов (102,000 циклов) | HFKH1000 |
| ISO 23826 | Требования к долговечности клапанов | HFKH650 и новые серии |
| ISO 15848-1 | Низкие выбросы и техническая герметичность (уплотнение штока) | Шаровые краны с соответствующей конструкцией уплотнения |
| TPED | Директива по транспортируемому оборудованию, работающему под давлением | HFKH650 (ISO 23826), HFSV600 (ISO 10297) |
| NORSOK M-710 | Устойчивость к взрывной декомпрессии | Уплотнительные материалы для газовых применений высокого давления |
| DIN EN 12266-1 | Испытания на герметичность (класс A) | Шаровые краны |
| DIN EN 14246 | Испытания на герметичность (азот + гелий) | Шаровые краны |
