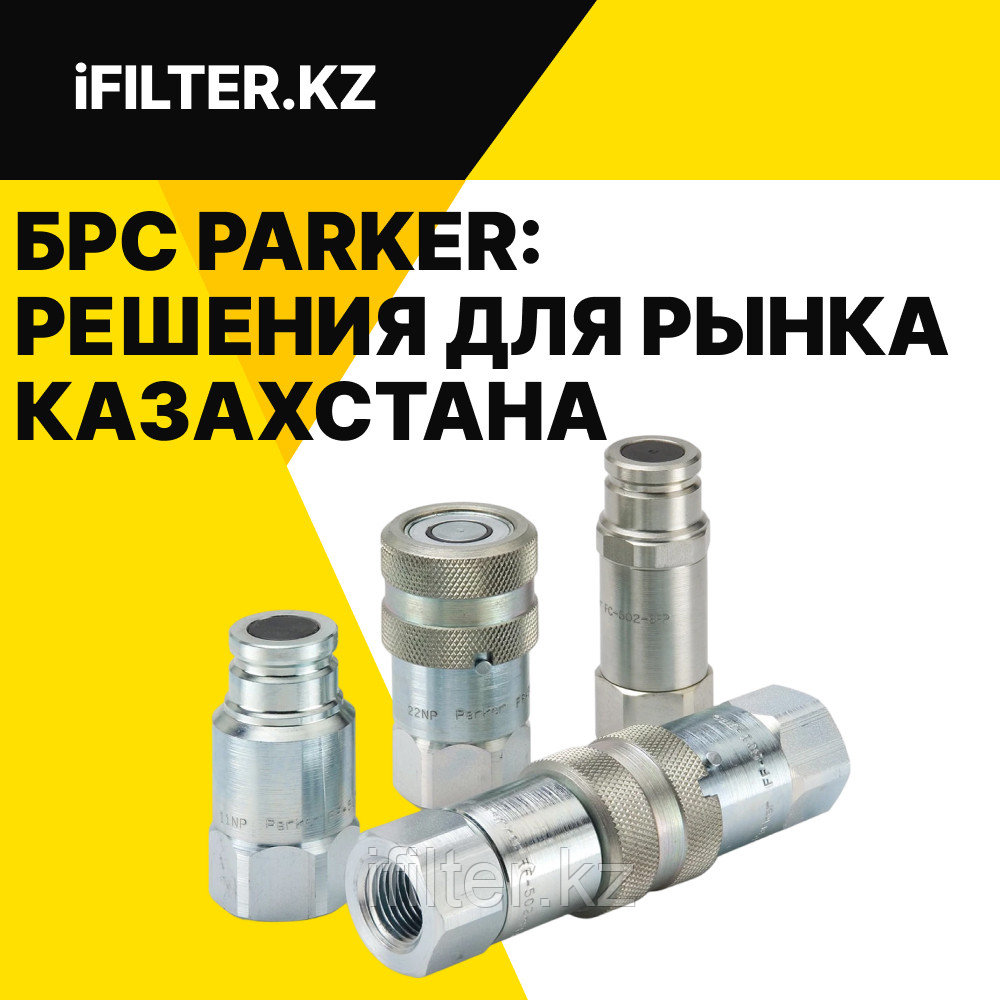

Обзор быстроразъемных соединений Parker: пневматические и гидравлические решения для рынка Казахстана

Продукция Parker отличается высоким качеством, надежностью и соответствием международным стандартам, что делает ее идеальным выбором для различных отраслей промышленности, от нефтегазовой до сельскохозяйственной и строительной.

Пневматические быстроразъемные соединения Parker

Пневматические быстроразъемные соединения Parker серии H, а также другие серии, такие как 20, 30, Rectus 21, 23, 30, Tru-Flate (серия 10), ARO 210 (серия 50) и Universal Coupler (серия UC), TL Series и IH Series, предназначены для эффективного и безопасного подключения пневматических инструментов, шлангов и другого оборудования к источникам сжатого воздуха. Они также могут использоваться с другими газами и низконапорными жидкостями, за исключением серии E-z-mate.

• Материал корпуса: Большинство пневматических муфт Parker изготавливаются из латуни или стали. Некоторые модели, такие как Rectus 21, 23, 30 Series, имеют никелированное латунное или стальное исполнение. В некоторых случаях доступны опции из нержавеющей стали.
• Материал уплотнений: Стандартным материалом уплотнений для большинства пневматических муфт Parker является нитрил. В качестве опций доступны этилен-пропиленовые, фторкаучуковые и неопреновые уплотнения для расширения совместимости с различными средами и температурными режимами.
• Рабочее давление: Максимальное рабочее давление для большинства пневматических муфт составляет 300 psi (20.68 бар).
• Температурный диапазон: Стандартный температурный диапазон для уплотнений из нитрила составляет от -40°F до +250°F (от -40°C до +121.1°C). Для опциональных уплотнений из этилен-пропилена и фторкаучука диапазон может быть расширен до +400°F (до +204.4°C).
• Механизм запирания: Используются шариковый или кулачковый механизмы запирания.
• Вакуум: Большинство моделей не рекомендуются для использования в вакуумных системах в отсоединенном состоянии, но могут обеспечивать до 27.4 дюймов ртутного столба (0.93 бар) в соединенном состоянии.
• Применение: Широко используются в воздушных компрессорах, пневматических инструментах, а также для систем подачи воды, смазки и краски.

Быстроразъемные соединения Parker 20 Series (Accepts Industrial Interchange Nipples)

Предназначены для использования с промышленными взаимозаменяемыми ниппелями, соответствующими глобальным стандартам A-A-59439 (MIL-C-4109F, ISO 6150-B).

• Размеры корпуса: 1/4", 3/8", 1/2".
• Материал: Корпус 1/4" из латуни со стальным клапаном; 3/8" и 1/2" полностью стальные. Возможны опции из нержавеющей стали 303.
• Рабочее давление: 300 psi (20.68 бар).
• Температурный диапазон (стандартные уплотнения): От -40°F до +250°F (от -40°C до +121.1°C).
• Механизм запирания: 4 или 8 шариков.
• Вакуум: Не рекомендуется для разъединенного состояния (только муфта); 27.4 дюймов ртутного столба (0.93 бар) в соединенном состоянии.
• Особенности: Ручное управление гильзой, одинарное перекрытие, высокая пропускная способность с минимальным падением давления, встроенная защита гильзы от случайного разъединения.

Применение: Воздушные компрессоры, пневматические инструменты, вода, смазка, краска.

Быстроразъемные соединения Parker 30 Series (Accepts Industrial Interchange Nipples)

Предназначены для использования с промышленными взаимозаменяемыми ниппелями, соответствующими стандартам A-A-59439 (MIL-C-4109F, ISO 6150-B). Отличаются функцией подключения нажатием (push-to-connect).

• Размеры корпуса: 1/4", 3/8", 1/2", 3/4".
• Материал: Латунные корпуса.
• Рабочее давление: 300 psi (20.68 бар).
• Температурный диапазон (стандартные уплотнения): От -40°F до +250°F (от -40°C до +121.1°C).
• Механизм запирания: 3 или 6 захватов.
• Вакуум: Не рекомендуется для разъединенного состояния (только муфта); 27.4 дюймов ртутного столба (0.93 бар) в соединенном состоянии.
• Особенности: Подключение нажатием, трубчатый клапан обеспечивает высокую пропускную способность с минимальным падением давления. Опции включают Sleeve-Lok и латунный клапан для повышенной коррозионной стойкости.
• Применение: Воздушные компрессоры, пневматические инструменты, вода, смазка, краска.

Гидравлические быстроразъемные соединения Parker

Гидравлические быстроразъемные соединения Parker предназначены для широкого спектра гидравлических применений, где требуется быстрое и надежное подключение/отключение линий. Они делятся на две основные группы: с двойным перекрытием (Double Shut-Off) и прямоточные (Straight-Thru)

Общие характеристики гидравлических соединений

• Двойное перекрытие (Double Shut-Off): Минимизируют потери жидкости при разъединении, так как обе половины (муфта и ниппель) содержат запорные клапаны, которые автоматически закрываются при разъединении и открываются при соединении.
• Прямоточные (Straight-Thru): Не имеют клапанов в обеих половинах, что обеспечивает максимальный поток и минимальное падение давления. Идеальны для применений, требующих легкой очистки. Требуют отключения потока жидкости перед разъединением.
• Номинальное давление: Варьируется от 30 до 15 000 psi (от 2.07 до 1034.21 бар) в зависимости от серии, размера и материала.

Соединения серии H (Double Shut-Off)

Соединения серии H являются одним из самых распространенных и универсальных типов быстроразъемных соединений Parker. Муфты этой серии представлены в различных размерах и конфигурациях, что делает их пригодными для широкого спектра гидравлических применений.

• Размеры: От 1/4" до 4".
• Материал: Сталь, латунь, алюминий и нержавеющая сталь 316.
• Рабочее давление: Варьируется в зависимости от материала:
  • Сталь: до 6500 psi (448.16 бар) (двойное перекрытие), до 11000 psi (758.42 бар) (прямоточная).
  • Алюминий: до 2250 psi (155.13 бар) (двойное перекрытие), до 4000 psi (275.79 бар) (прямоточная).
  • Латунь: до 2250 psi (155.13 бар) (двойное перекрытие), до 4000 psi (275.79 бар) (прямоточная).
  • Нержавеющая сталь: до 5000 psi (344.74 бар) (двойное перекрытие), до 10000 psi (689.48 бар) (прямоточная).
• Уплотнения: Стандартный нитрил; опционально доступны фторкаучук и этилен-пропилен.
• Особенности: Ручное управление гильзой, низкое падение давления, защита от случайного разъединения (опция Sleeve-Lok). Соответствуют MIL-C-51234.
• Применение: Промышленные гидравлические линии, системы водоснабжения и охлаждения, мобильное оборудование.

Серия PH (Connect Under Pressure)

Муфты и ниппели PH-версии позволяют подключаться при наличии остаточного давления в PH-муфте/ниппеле. Рекомендуется использовать только одну PH-половину (муфту или ниппель) в соединении.

• Материал: Только сталь.
• Рабочее давление: До 6500 psi (448.16 бар) (двойное перекрытие).
• Уплотнения: Нитрил.
• Применение: Промышленные гидравлические линии, системы водоснабжения и охлаждения, мобильное оборудование.

Быстроразъемные соединения Parker 60 Series (ISO 7241, Series B)

Универсальные соединения с двойным перекрытием для гидравлических систем, где требуется частое подключение/отключение линий. Соответствуют стандарту ISO 7241-1, Series B.

• Размеры корпуса: От 1/8" до 2-1/2".
• Материал: Сталь, латунь, нержавеющая сталь 303 и 316.
• Рабочее давление: Варьируется от 800 psi (55.16 бар) до 5000 psi (344.74 бар) в зависимости от размера и материала. Например, стальные муфты размером 1/4" имеют номинальное давление 5000 psi, а латунные того же размера - 1000 psi.
• Номинальный расход: От 0.8 gpm (3.03 л/мин) (1/8") до 200 gpm (757.08 л/мин) (2-1/2").
• Температурный диапазон (стандартные уплотнения): Нитрил: от -40°F до +250°F (от -40°C до +121.1°C). Фторкаучук: от -15°F до +400°F (от -26.1°C до +204.4°C) (для нержавеющей стали 316).
• Механизм запирания: Шариковый.
• Вакуум: 27.4 дюймов ртутного столба (0.93 бар) как в соединенном, так и в разъединенном состоянии (кроме 1-1/2" и 2-1/2" муфт в разъединенном режиме).
• Особенности: Клапаны с поппетами, металлическое упорное кольцо для поддержания выравнивания клапана и предотвращения заедания. Опции: Sleeve-Lok и различные материалы уплотнений.
• Применение: Промышленные гидравлические линии, пищевая и химическая промышленность, системы водоснабжения и охлаждения, мобильное оборудование.

Быстроразъемные соединения Parker 6600 Series (ISO 7241 Series A)

Разработаны для использования в гидравлических системах, где требуется подключение и отключение линий для работы или обслуживания оборудования. Соответствуют стандарту ISO 7241-1, Series A.

• Размеры корпуса: 1/4", 3/8", 1/2", 3/4", 1".
• Материал: Сталь.
• Рабочее давление: 4000-5000 psi (275.79-344.74 бар).
• Номинальный расход: От 0.8 gpm (3.03 л/мин) (1/4") до 50 gpm (189.27 л/мин) (1").
• Температурный диапазон: От -40°F до +250°F (от -40°C до +121.1°C).
• Механизм запирания: Шариковый.
• Уплотнения: Нитрил.
• Особенности: Защитное цинковое покрытие с прозрачным трехвалентным хроматом. Клапаны с поппетами и металлическим седлом для поддержания выравнивания клапана и предотвращения заедания.
• Применение: Соединения для грузовых прицепов, мобильное оборудование.

Быстроразъемные соединения Parker 4000 Series (ISO 5675 Nipples)

Проверенная конструкция для сельскохозяйственной техники и других требовательных применений. Муфты размером 1/2" совместимы с универсальными наконечниками ISO 5675.

• Размеры корпуса: 1/4", 3/8", 1/2", 3/4", 1".
• Материал: Сталь.
• Рабочее давление: 3000 psi (206.84 бар).
• Номинальный расход: От 3 gpm (11.36 л/мин) (1/4") до 50 gpm (189.27 л/мин) (1").
• Температурный диапазон: От -40°F до +250°F (от -40°C до +121.1°C).
• Тип клапана: Шариковый или поппет.
• Уплотнения: Нитрил.
• Особенности: Ручное управление гильзой, защитное цинковое покрытие с прозрачным трехвалентным хроматом.

Быстроразъемные соединения Parker 4200 Series (ISO 5675 Nipples)

Разработаны для сельскохозяйственной техники, строительного оборудования и других применений, где желательна функция отрыва (breakaway).

• Размеры корпуса: 3/8", 1/2".
• Материал: Сталь.
• Рабочее давление: 3000 psi (206.84 бар).
• Номинальный расход: От 6 gpm (22.71 л/мин) (3/8") до 12 gpm (45.42 л/мин) (1/2").
• Температурный диапазон: От -40°F до +250°F (от -40°C до +121.1°C).
• Тип клапана: Шариковый или поппет.
• Уплотнения: Нитрил.
• Особенности: Одноручное подключение нажатием при закрепленной муфте, канавки в гильзе для стопорных колец для крепления к переборке. Совместимы с разрывными зажимами 5001-4 и 5006-4.

Быстроразъемные соединения Parker NS Series (Non-Spill)

Минимизируют утечки жидкости и попадание воздуха при подключении и отключении.

• Размеры корпуса: 3/8", 1/2", 3/4", 1".
• Материал: Сталь.
• Рабочее давление: До 2500 psi (172.37 бар).
• Номинальный расход: От 10 gpm (37.85 л/мин) (3/8") до 50 gpm (189.27 л/мин) (1").
• Температурный диапазон: От -40°F до +250°F (от -40°C до +121.1°C).
• Уплотнения: Нитрил. Размеры 1/2" - 1" используют уплотнительное кольцо из PTFE в качестве дополнительной поддержки.
• Особенности: Клапан с положительным упором предотвращает заедание. Защитный замок гильзы предотвращает случайное разъединение. Защитное цинковое покрытие с прозрачным трехвалентным хроматом.

Быстроразъемные соединения Parker FF/FC Series (HTMA, Non-Spill)

Устраняют утечки и попадание воздуха при подключении и отключении. Механизм блокировки гильзы предотвращает случайное разъединение. Размеры 3/8" соответствуют стандартам HTMA (Hydraulic Tool Manufacturers Association).

• Размеры корпуса: 1/4", 3/8", 1/2", 3/4", 1".
• Материал: Сталь.
• Рабочее давление: До 5000 psi (344.74 бар).
• Номинальный расход: От 3 gpm (11.36 л/мин) (1/4") до 50 gpm (189.27 л/мин) (1").
• Температурный диапазон: От -40°F до +250°F (от -40°C до +121.1°C).
• Уплотнения: Нитрил/полиуретан.
• Особенности: Запорные клапаны без утечек, закаленные стальные гильзы и корпуса ниппелей, устойчивое к выдуванию уплотнение. FC-ниппели обеспечивают подключение под давлением до 3000 psi (206.84 бар).
