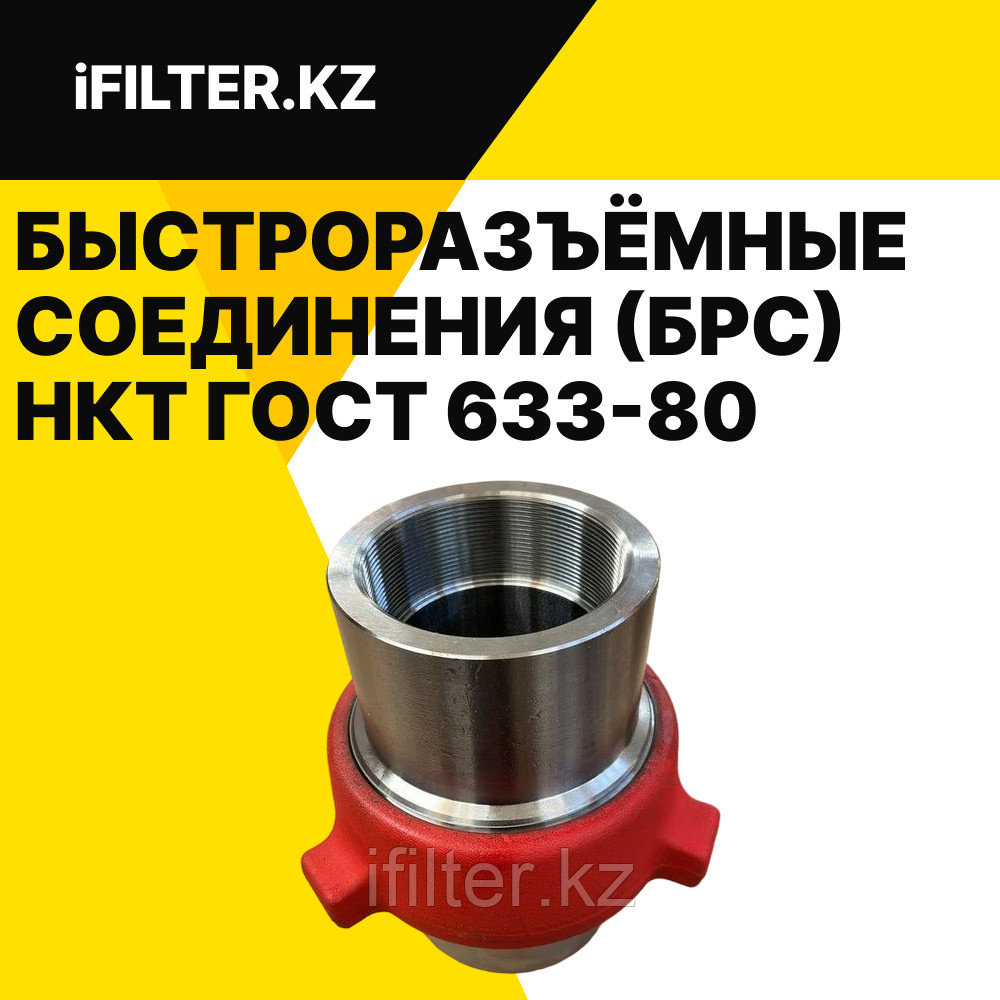

Быстроразъёмные Соединения (БРС) НКТ ГОСТ 633-80

Быстроразъёмные соединения (БРС) для насосно-компрессорных труб (НКТ), соответствующие ГОСТ 633-80, являются критически важными компонентами в нефтегазовой и других отраслях промышленности. Эти устройства обеспечивают оперативное, надёжное и герметичное подключение и отсоединение трубопроводов, что существенно сокращает время простоя и повышает эффективность операций. БРС НКТ характеризуются прочной конструкцией, состоящей из гнезда конуса, конуса уплотнения с резиновым кольцом и накидной гайки, способной выдерживать рабочее давление до 70 МПа. Их применение распространяется от обвязки устья скважин до подключения цементировочных агрегатов и буровых насосов.

Изначально разработанные в 1940-1950-х годах для быстрого подключения пневматических инструментов, БРС претерпели значительную эволюцию, став универсальным решением для широкого спектра промышленных задач. Сегодня они применяются для перекачивания больших объемов жидкостей и газов под давлением в самых разнообразных отраслях, включая нефтегазовую, горнодобывающую, химическую, целлюлозно-бумажную промышленность, сельское хозяйство, а также металлургию, автомобилестроение, авиацию, оборонную промышленность, транспорт, медицину и строительство.

Быстроразъёмные соединения (БРС) — это устройства, разработанные для оперативного и надёжного подключения и отсоединения трубопроводов, шлангов и других элементов систем передачи жидкостей и газов без необходимости использования специализированных инструментов. Их основное назначение заключается в обеспечении высокой герметичности и минимизации потерь рабочей среды при разъединении, что делает их незаменимыми в различных промышленных секторах.

СОСТАВ БРС НКТ ГОСТ 633-80

Конструктивно БРС обычно состоят из трёх ключевых элементов: гнезда конуса (часто называемого «мамой»), конуса уплотнения с резиновым кольцом (также известного как «папа» или «ниппель») и накидной гайки, которая обеспечивает стягивание и фиксацию соединения. Важной особенностью является возможность вращения основных элементов БРС относительно друг друга на 360 градусов, что упрощает монтаж и демонтаж. Для конкретных компонентов БРС существуют маркировки, например, гнездо конуса может быть маркировано как 2АУ.21.002, накидная гайка — 2АУ.21.003, конус уплотнения — ЦА320М.12.6, а уплотнительные кольца — ЗАУ.01.012 или АФНИ.754175.001.

Пример изображения элементов БРС-2 ГОСТ 633-80

Принцип работы БРС основан на механическом замыкании ниппеля и розетки, что обеспечивает герметичное и надёжное соединение. Для соединения двух компонентов обычно требуется просто вставить детали друг в друга до щелчка, а разъединение происходит при нажатии на специальные защелки или воротник розетки, что освобождает ниппель без каких-либо усилий.

Варианты наименований, типы и модификации БРС НКТ

Быстроразъёмные соединения широко представлены на рынке под различными обозначениями, которые, как правило, включают номинальный диаметр в дюймах и ссылку на соответствующий размер трубы НКТ или тип соединения. К распространённым наименованиям относятся "БРС-2"" , "БРС-2"-НКТ60" или "БРС 2.0" ГОСТ 633-80". Кроме того, встречаются альтернативные обозначения, указывающие на конкретное применение, например, "Быстроразъемное соединение АДПМ" или "Быстроразъемное соединение ППУА" , а также внутренние коды производителей, такие как "АСК 2АУ.21.000-01".

БРС классифицируются по номинальному диаметру и соответствующим размерам труб НКТ. Наиболее распространённые типоразмеры включают:

• БРС-2": для труб НКТ-60 (Ду50 мм)
• БРС-2.5": для труб НКТ-73 (Ду65 мм)
• БРС-3": для труб НКТ-89 (Ду80 мм)
• БРС-3.5": для труб НКТ-102 (Ду89 мм)
• БРС-4": для труб НКТ-102, НКТ-114 (Ду100 мм) Также доступны более крупные типоразмеры, такие как БРС-5" (Ду159 мм), БРС-6" (Ду150 мм) и БРС-8" (Ду220 мм), которые чаще всего используются для приварных соединений.
• БРС 4.5"
• БРС 6"

Также встречаются обозначения по условному проходу в миллиметрах, например, БРС-50, БРС-80, БРС-100, БРС-150, БРС-200. Некоторые БРС могут иметь специфические маркировки, такие как АСК 2АУ.21.000.

БРС НКТ выпускаются с различными методами присоединения.

БРС могут иметь различные типы присоединения, определяющие способ их интеграции в систему:

• Резьбовые соединения: Преимущественно используется резьба НКТ по ГОСТ 633-80. Также поддерживаются другие резьбовые стандарты, такие как Rc по ГОСТ 6211-81 (аналог BSPT), NPT по ГОСТ 6111-81 и ASME. Присоединительная резьба накидной гайки часто является трапецеидальной, например, Cn.Tr. 100×12,7.
• Приварные соединения: Доступны варианты с подготовкой поверхности под приварку встык или с проточкой. Это обеспечивает гибкость для стационарных установок или в случаях, когда резьбовые соединения нежелательны.

Помимо типов соединения, БРС различаются по эксплуатационным параметрам:

• Рабочее давление: Типичные рабочие давления составляют 40 МПа и 70 МПа. Некоторые источники указывают на возможность работы до 25 МПа или даже до 210 МПа для специализированных модификаций.
• Температура рабочей среды: Обычно до +100°C.
• Климатическое исполнение: Категория 1 по ГОСТ 15150-69.

Назначение, применение и преимущества БРС НКТ

Быстроразъёмные соединения НКТ находят широкое применение в нефтегазовой промышленности, где их основное назначение — обеспечение оперативного и надёжного соединения различных элементов трубопроводных систем. Ключевые области применения включают:

• Манифольдные системы: БРС предназначены для быстрого соединения труб манифольда, особенно тех, что имеют резьбу НКТ 89 по ГОСТ 633-80. Это критически важно для гибкой конфигурации обвязки устья скважины.
• Обвязка устья скважины: Используются в качестве элементов обвязки устья скважины в ходе технологических буровых работ.
• Подключение агрегатов: Незаменимы для быстрого присоединения цементировочных агрегатов и буровых насосов к трубопроводам.
• Временные трубопроводы: Применяются для оперативной сборки и разборки временных трубопроводов, используемых для перекачки рабочих жидкостей, бурового раствора, цементных растворов.
• Линии высокого давления: Благодаря своим высоким показателям рабочего давления, БРС подходят для транспортировки жидкостей и газов под значительным давлением.

Помимо нефтегазового сектора, БРС имеют более широкое промышленное применение. Они используются везде, где требуется быстрое соединение и разъединение оборудования и труб. Это включает:

• Машиностроение
• Сельское хозяйство
• Жилищно-коммунальное хозяйство
• Лесное хозяйство
• Пищевая промышленность
• Гидравлические и пневматические системы
• Транспортировка бетонных смесей, как это указано в ТУ 34-23-5854-77, где БРС используются для соединения бетоноводных труб.

Преимущества БРС НКТ ГОСТ 633-80:

• Быстрый монтаж/демонтаж: Главное преимущество заключается в возможности оперативного соединения и разъединения трубопроводов и оборудования без применения специальных инструментов, что значительно сокращает время простоя и повышает производительность.
• Высокая герметичность: Конструкция БРС обеспечивает плотное и надёжное уплотнение, минимизируя потери рабочей среды.
• Универсальность: Доступность различных типов соединений (резьбовые, приварные) и широкий диапазон размеров позволяют использовать БРС в разнообразных условиях и для различных задач.
• Долговечность: Изготавливаются из материалов, устойчивых к агрессивным химическим, водным и масляным средам, а также газам.
• Сокращение числа соединений: Для НКТ большего диаметра использование БРС может привести к уменьшению общего количества соединений и муфт в колонне труб за счёт большей длины труб (от 6 до 10,5 м). Это снижает потенциальные точки утечек и ускоряет процесс сборки.
• Улучшение потока: Больший внутренний диаметр НКТ (и, соответственно, совместимых БРС) способствует уменьшению трения жидкости или газа о стенки, что приводит к повышению производительности при подъёме продукции из скважины.

Производство, материалы и технические условия (ТУ) для БРС НКТ

Процесс изготовления БРС включает несколько этапов, начиная с производства отдельных компонентов и заканчивая финишной обработкой. Компоненты БРС, такие как гнездо конуса, накидная гайка и конус уплотнения, обычно изготавливаются путём механической обработки из прочных материалов.

Сварка является одним из важнейших этапов, особенно для БРС, предназначенных для приварных соединений. Сварочные работы должны выполняться с использованием специальных сборочных приспособлений для каждого типа соединения и с применением определённых типов электродов, например, Э-42 по ГОСТ 9467-75. Сварные швы должны соответствовать требованиям ГОСТ 5264-69 и ГОСТ 11534-75, с соблюдением требований к подготовке кромок свариваемых элементов.

Поверхностная обработка применяется для защиты от коррозии и повышения долговечности. Это включает покраску эмалью (различных цветов, как правило, для наружной поверхности), хромирование или оцинковку (белый или жёлтый цинк). Резьбы и конические уплотнительные поверхности муфт должны быть оцинкованы или фосфатированы. На всех этапах производства осуществляется строгий контроль качества, включающий проверку соответствия материалов, размеров, качества сварных швов, герметичности и общей отделки.

Марки стали и группы прочности

Для изготовления компонентов БРС используются различные марки стали:

• Сталь 20 (ГОСТ 4543-71, ГОСТ 1050-74)
• Сталь 40Х
• Сталь 45 (ГОСТ 1050-74)
• Сталь 40Х13 (коррозионностойкая)
• Сталь 09Г2С
• Сталь.3 (ГОСТ 380-71) В целом, для изготовления БРС могут применяться высокопрочная углеродистая, нержавеющая сталь и даже латунь.

Хотя ГОСТ 633-80 в основном определяет трубы НКТ, он также устанавливает, что трубы и муфты (подразумевая компоненты, входящие в систему НКТ) должны быть изготовлены из стали одной и той же группы прочности. Эти группы прочности — Д, К, Е, Л, М, Р — обозначают определённые механические свойства, включая предел прочности, предел текучести и относительное удлинение. Например, трубы группы прочности Е с условным диаметром 60 мм и толщиной стенки 5 мм обозначаются как "60 ´ 5 - Е ГОСТ 633-80". Для труб и муфт групп прочности К и выше, а также для труб с высаженными наружу концами всех групп прочности, требуется термическая или термомеханическая обработка.

Технология Производства

Производство БРС регламентируется различными техническими условиями (ТУ) и стандартами. Среди упомянутых ТУ:

• ТУ 3669-001-90084264-2010
• ТУ 34-23-5854-77
• ТУ 3669-001-90086442-2011
• ТУ 1327-010-61262292-2010
• ТУ 3663-029-00136596-2002
• ТУ 3666-016-32729091-04
• ТУ 4193-001-87010582-2009.

Изготовление фасонных изделий резьбового проходного соединения по ГОСТ 24487-80 осуществляется методом токарной обработки. Заготовками служат поковки или стальной сортамент (круглый или шестигранный пруток). На начальном этапе высверливается внутреннее отверстие. Для достижения требуемой прочности конструкционные материалы подвергаются химической или термической обработке. Поверхность фитингов покрывается защитным слоем цинка или кадмия для защиты от неблагоприятных факторов, за исключением краёв, предназначенных для сварки.

Стандарты и Нормы Безопасности БРС для НКТ

Соответствие БРС стандартам и нормам безопасности является критически важным для обеспечения надёжности и предотвращения аварий в промышленных системах.

Российские и Международные Стандарты

Производство и применение БРС в России регулируются рядом государственных стандартов (ГОСТ) и технических условий (ТУ), а также Техническими регламентами Таможенного союза (ТР ТС).

Основные ГОСТы и ТУ:

• ГОСТ 633-80: Резьбы НКТ (насосно-компрессорных труб), широко используемые в нефтегазовой отрасли для БРС 1", 2", 2.5", 3", 3.5", 4".
• ГОСТ 6172-52: Упоминается для БРС-3".
• ГОСТ 15150-69: Определяет климатическое исполнение изделий, например, категория 1 для БРС-2.
• ГОСТ 24487-80: Резьбовые проходные быстросъемные соединения, предназначенные для трубопроводов общего машиностроения. Устанавливает требования к материалам (углеродистые, легированные стали), обработке поверхностей (кадмий, цинк) и эксплуатационным свойствам, включая давление до 63 МПа и температуру от -50°С до +120°С.
• ГОСТ Р 59826-2021: Распространяется на сборно-разборные трубопроводы и рукава номинальным диаметром до 200 мм и номинальным давлением до 10 МПа, используемые для временной транспортировки рабочих сред. Упоминает различные типы быстроразъёмных соединений, такие как байонетные, хомутовые, раструбные и кулачковые.
• ГОСТ 356-80: Определяет ряды номинальных, пробных и рабочих давлений для трубопроводной арматуры и деталей.
  • Номинальное давление (PN): Максимально допустимое избыточное давление при 20°C, при котором арматура может работать длительно.
  • Пробное давление (Ppr): Избыточное давление для гидравлических испытаний на прочность и герметичность, обычно выше рабочего.
  • Рабочее давление (Prab): Максимально допустимое избыточное давление, при котором обеспечивается заданный режим эксплуатации, с учётом температуры среды.

Технические регламенты Таможенного союза (ТР ТС):

• ТР ТС 010/2011 «О безопасности машин и оборудования»: Промышленная трубопроводная арматура подпадает под действие этого регламента и подлежит декларированию соответствия.
• ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»: Этот регламент является ключевым для БРС, работающих под давлением. Под его действие попадает арматура с номинальным диаметром более 25 мм (для сред группы 1) или более 32 мм (для газов группы 2), а также более 200 мм (для жидкостей группы 2). Для подтверждения соответствия требуется формирование комплекта документов, включая обоснование безопасности и паспорт оборудования.

Аналоги БРС НКТ: Hammer Unions

Hammer Unions (кувалдные соединения) являются одним из наиболее популярных типов быстроразъёмных соединений в нефтегазовой отрасли, часто выступая аналогом российских БРС. Они ценятся за простоту сборки и разборки, а также экономичность.

Описание и Типы Hammer Unions

Hammer Unions — это соединители, состоящие из трёх основных частей: резьбового конца (male sub), конца с гайкой (female sub) и накидной гайки (hammer nut). Они обеспечивают быстрое соединение и разъединение труб и фитингов, используемых преимущественно во временных линиях потока, предотвращая утечки.

Hammer Unions классифицируются по номерам Figure (FIG), каждый из которых соответствует определённому рабочему давлению и назначению:

Ключевые отличия между БРС НКТ и Hammer Unions

Несмотря на схожее функциональное назначение, БРС НКТ и Hammer Unions имеют ряд существенных различий, обусловленных различными стандартами, конструктивными подходами и рыночной ориентацией.

• Регулирующие стандарты и сертификация:
  • БРС НКТ: В первую очередь регулируются российскими национальными стандартами (ГОСТ 633-80 для труб НКТ и различные ТУ, такие как ТУ 34-23-5854-77, ТУ 3141-001-67104884-2012 для самих соединений).
  • Hammer Unions: Соответствуют международным стандартам, таким как API (American Petroleum Institute) 6A и 16C, NACE MR-01-75 (для работы с кислым газом), а также материаловедческим стандартам ASTM и AISI. Часто имеют типовое одобрение международных органов, например, Det Norske Veritas.
• Конструкция и механизмы уплотнения:
  • БРС НКТ: Обычно используют конструкцию "конус-гайка" с эластомерными (резиновыми) уплотнительными кольцами. Накидная гайка стягивает гнездо конуса и уплотнительный конус.
  • Hammer Unions: Часто имеют первичное металлическое уплотнение, дополненное различными вторичными эластомерными уплотнениями (O-кольца, уплотнения типа "губа") в зависимости от "Фигуры". Такой двухступенчатый подход к уплотнению может обеспечивать повышенную надёжность, особенно в условиях высокого давления или агрессивных сред.
• Спецификации материалов и практика прослеживаемости:
  • БРС НКТ: Используют различные российские марки стали, такие как Сталь 20, 40Х, 45, 09Г2С, 40Х13. Информация о полной прослеживаемости компонентов менее явно детализирована в описаниях БРС по сравнению с Hammer Unions.
  • Hammer Unions: Изготавливаются из кованой стали, в частности ASTM A-105 (для >6000 PSI) и AISI 4130 (для <6000 PSI). Для агрессивных сред доступны варианты из нержавеющей стали (A182 Gr F304, A182 Gr F316). Они поставляются с "полной прослеживаемостью".
• Типичные диапазоны рабочего давления:
  • БРС НКТ: Обычно 40 МПа (приблизительно 5800 PSI) и 70 МПа (приблизительно 10150 PSI). Некоторые источники упоминают до 210 МПа (приблизительно 30450 PSI) , хотя это может относиться к специализированным модификациям или испытательным давлениям.
  • Hammer Unions: Широкий диапазон от 500 PSI до 20 000 PSI CWP , с конкретными фигурами, разработанными для очень высоких давлений (например, Fig 1502 для 15 000 PSI).
• Номенклатура и системы идентификации:
  • БРС НКТ: В основном идентифицируются по номинальному диаметру (например, 2", 3") и совместимости с резьбой труб НКТ (например, НКТ60, НКТ73), часто с дополнительными описательными суффиксами.
  • Hammer Unions: Идентифицируются по стандартизированным номерам "Фигур" (например, Fig 100, Fig 1502), которые неявно передают информацию о конструкции, давлении и характеристиках уплотнения.
• Взаимозаменяемость:
  • БРС НКТ: Хотя они совместимы с различными резьбами ГОСТ, их взаимозаменяемость с нероссийскими конструкциями (такими как Hammer Unions) явно не декларируется как общая характеристика, хотя некоторые типы БРС упоминаются как "аналог API".
  • Hammer Unions: Явно разработаны для "взаимозаменяемости с продукцией других известных производителей, придерживающихся отраслевых стандартов".

Эти различия указывают на расхождение в философии проектирования и рыночной ориентации. БРС НКТ, соответствующие ГОСТам и ТУ, оптимизированы для российского и СНГ рынков, обеспечивая совместимость с местными трубами НКТ и устоявшимися нормативными базами. Их конструкция, хотя и эффективна, может отдавать приоритет простоте и экономичности для распространённых применений. Hammer Unions, с их соответствием API/ASTM/NACE и акцентом на прослеживаемость и часто более сложным уплотнением, ориентированы на глобальный рынок со строгими международными требованиями к производительности и безопасности, особенно для работы с кислым газом и в условиях экстремальных давлений. Это означает, что, хотя функционально они схожи, выбор между БРС НКТ и Hammer Unions часто определяется региональными стандартами, специфическими требованиями применения (например, кислый газ, экстремальное давление) и необходимым уровнем международной сертификации и прослеживаемости, а не только базовыми потребностями в соединении.
