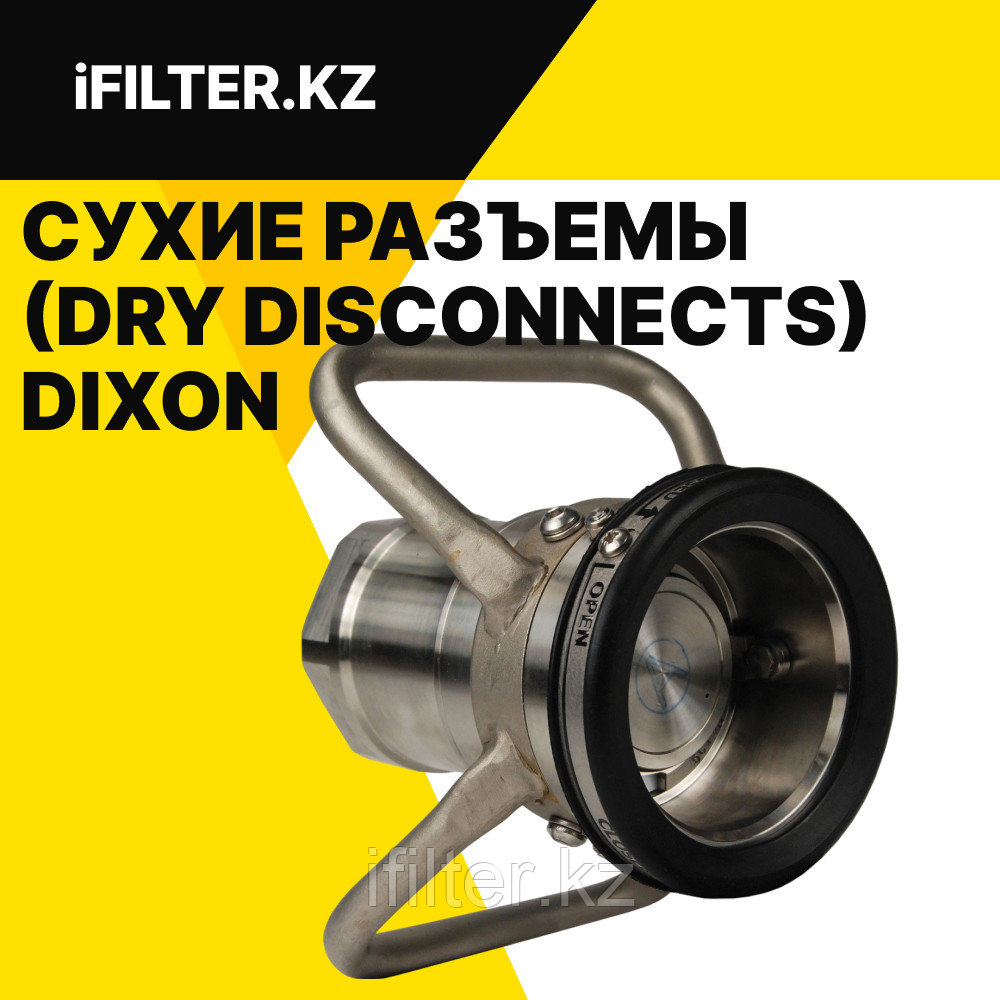

Сухие Разъемы (Dry Disconnects) DIXON

Общее назначение и основные преимущества (отсутствие разливов, безопасность, эффективность)

Сухие разъединители и разрывные муфты разработаны для быстрого, безразливного соединения и отсоединения рукавов и трубопроводов в промышленных условиях. Их основная цель — минимизировать потери продукта, предотвратить загрязнение окружающей среды и повысить безопасность работников во время операций по передаче жидкостей. Конструкция этих устройств гарантирует, что клапан не может быть открыт до полного соединения блока, что предотвращает несанкционированный поток жидкости. Это не только обеспечивает экономию за счет отсутствия потерь или разливов жидкостей при подключении или отключении, но и способствует защите окружающей среды, исключая случайные разливы при правильном использовании.

Эти преимущества не просто являются функциями; они представляют собой фундаментальный сдвиг в протоколах безопасности передачи жидкостей, переходя от реактивного управления разливами к проактивному предотвращению. Такая философия проектирования подразумевает снижение эксплуатационных расходов, выходящих за рамки только потери продукта, включая более низкие страховые взносы, меньшие штрафы за нарушения нормативных требований и улучшение общественного имиджа благодаря более сильной репутации в области экологической безопасности. Это также указывает на более высокий уровень доверия и надежности оборудования, что приводит к более плавной работе.

Широкое применение в промышленной передаче жидкостей

Сухие разъединители и разрывные муфты универсальны и применяются в широком спектре промышленных задач, где происходит передача жидкостей, особенно тех, которые связаны с опасными, чувствительными или ценными средами. Они используются производителями чернил, клеев, жирных кислот, фармацевтических препаратов, жидкого мыла, нефти, химикатов, сельскохозяйственных продуктов и широкого спектра обычных едких и специальных кислот.

Продукция Dixon MannTek

MannTek Dry Disconnect (Сухие Разъемы)

Стандартные сухие разъемы MannTek предназначены для широкого круга промышленных применений. Обеспечивают минимальные утечки при соединении/разъединении.

Сухие разъединители Dixon® MannTek широко используются в промышленности для таких веществ, как чернила, клеи, жирные кислоты, фармацевтические препараты, жидкое мыло, нефтепродукты, химикаты, сельскохозяйственные продукты и различные едкие и специальные кислоты. Они специально разработаны для быстрого и безразливного соединения и отсоединения.

Эти устройства отличаются простотой в обращении, требуя лишь "нажать и повернуть" для свободного потока и "повернуть и потянуть" для закрытия и отсоединения без разливов. Они экономят время, устраняя необходимость сливать рукава или трубопроводные системы, что делает их экономически выгодными за счет предотвращения потерь жидкости. Безопасность является первостепенной, поскольку клапан не может быть открыт до полного соединения блока, что также делает их экологически безопасными, поскольку случайные разливы исключаются при правильном использовании. Прочная конструкция обеспечивает надежность и долгий срок службы.

• Особенности: Поворотный механизм соединения, тарельчатые клапаны.
• Материалы: Алюминий, нержавеющая сталь, латунь. Другие материалы по запросу.
• Уплотнения: FKM (Viton®) стандартно. Опционально: NBR, EPDM, Kalrez®, Chemraz®.
• Размеры: от 1" (DN25) до 4" (DN100). Большие размеры до 6" (DN150) по запросу.
• Применение: Химикаты, нефтепродукты, растворители, фармацевтические субстанции.

MannTek Dry Aviation (Авиационные)

Особенности: Муфты (шланговый блок) оснащены композитной (Polyeten PE-HD 300) заглушкой для защиты в суровых условиях. Они совместимы с международными стандартными 2,5-дюймовыми байонетными заправочными насадками для шлангов в соответствии с ISO45/MS24484/STANAG 3105/British Aerospace Spec. 2014, но не предназначены для заправки под крылом. Кольцо муфты из орудийного металла минимизирует риск заедания, а заклепанный штифт поршня снижает риск отказа при экстремальном давлении. Защитное кольцо представляет собой специально разработанный, погодостойкий и электропроводящий резиновый компаунд. Важным аспектом конструкции является использование подшипников из ПТФЭ между приводной пластиной и направляющей поршня, а также журнал вала из нержавеющей стали, встроенный в ПТФЭ, что полностью исключает заедание.

Материалы: Корпус изготовлен из высокопрочного алюминия, а кольцо муфты — из орудийного металла (произведенного в соответствии с бронзовой спецификацией G правительства США). Байонетный фланец и внутренние части выполнены из нержавеющей стали и алюминия. Все смачиваемые части изготовлены из алюминия и нержавеющей стали. Используются шарикоподшипники из нержавеющей стали.

Разработаны в соответствии со стандартом STANAG 3756. Предназначены для перекачки авиационного топлива и других военных применений.

• Материалы: Нержавеющая сталь, алюминий.
• Уплотнения: FKM, NBR.
• Размеры: 2", 2.5", 3", 4".

MannTek Dry Gas (DGC/DGA) (Для Газов)

Специально разработаны для безопасной перекачки сжиженных углеводородных газов (LPG), таких как пропан и бутан.

Сухие газовые муфты Dixon MannTek предназначены для работы со сжиженным газом (пропаном и бутаном), в основном для загрузки и разгрузки автоцистерн или промежуточных грузовиков для доставки на железнодорожные цистерны и из них.

Особенности: Эти муфты надежны и просты в обслуживании. Они минимизируют риск холодных ожогов, разливов, потерь продукта и рисков для здоровья, а также поддерживают окружающую среду свободной от опасных паров и жидкостей. Они совместимы с существующими сухими разъединительными муфтами. Композитная (Polyeten PE-HD 300) заглушка обеспечивает хорошую защиту в суровых условиях. Доступны варианты с клапаном сброса давления.

Материалы: Муфты доступны из нержавеющей стали и латуни/орудийного металла (произведенного в соответствии с бронзовой спецификацией G правительства США). Стандартные уплотнения — FKM (FPM).

Технические характеристики: Рабочее давление составляет 360 фунтов на кв. дюйм при температуре окружающей среды 21°C. Они могут быть соединены с резервуарным блоком при давлении до 225 фунтов на кв. дюйм при 21°C; при более высоком давлении муфты должны быть оснащены клапанами сброса давления.

• Особенности: Высокая пропускная способность, низкий перепад давления.
• Материалы: Нержавеющая сталь, алюминий.
• Уплотнения: Специальный состав для LPG.
• Размеры: от 1" до 4".

Характеристики и Опции MannTek

• Номинальные характеристики давления и температуры: Стандартные соединения MannTek обычно рассчитаны на давление до 25 бар (365 PSI) и температуру от -20°C до +80°C. Для конкретных моделей и материалов уплотнений см. техническую документацию. Специальные исполнения могут работать при более высоких или низких температурах.
• Селективность: Доступны опции механического кодирования (селективности) для предотвращения смешивания различных продуктов. Это достигается за счет различного расположения штифтов на соединениях.
• Рукоятки: Различные типы и конфигурации рукояток для удобства эксплуатации.
• Заглушки: Пылезащитные колпачки и заглушки для защиты соединений от загрязнения, когда они не используются.
• Парковочные станции: Для удобного и безопасного хранения ответной части соединения (адаптера или муфты).
• Датчики: Возможность установки датчиков для сигнализации о правильном соединении или для интегрирования в системы автоматизации.

Продукция Bayloc

Bayloc Dry Disconnect (Сухие Разъемы)

Соединения Bayloc® от Dixon - это сухие разъемы байонетного типа, обеспечивающие быстрое соединение поворотом на 1/4 оборота и имеющие механические блокировки для предотвращения случайного разъединения.

Сухие разъединители Bayloc®, особенно муфты с внутренней резьбой NPT, разработаны с рядом особенностей и спецификаций для различных применений.

Применение: Эти разъединители совместимы с большинством сухих разъединителей типа "кулачок и паз". Они в основном используются для передачи опасных жидкостей и предназначены для предотвращения разливов при нормальных или случайных разъединениях.

Особенности: Они оснащены автоматическим закрывающимся клапаном. Полностью взаимозаменяемы с фитингами Kamvalok (товарный знак OPW). Алюминиевые фитинги имеют внутренние части из нержавеющей стали, эквивалентные нержавеющей стали 304. Ручка из нержавеющей стали позволяет использовать их в контакте с коррозионными химикатами или при промывке. Прочное крепление ручки предотвращает изгиб кривошипного механизма. Цельный кривошип и звено из нержавеющей стали обеспечивают долгий срок службы. Кулачки EZ Boss-Lock, стандартные для всех фитингов 1-1/2" и 2", обеспечивают высокую степень защиты от случайного открытия из-за вибрации или зацепления. Большие кулачки типа "лопатка", стандартные для 3" фитингов, обеспечивают легкий захват. Доступен опциональный замок муфты для ручки для предотвращения непреднамеренного открытия. Двухкомпонентная конструкция адаптера облегчает восстановление адаптеров. Подпружиненное уплотнительное устройство закрывается, если клапан отсоединяется при открытом клапане.

Материалы: Используемые материалы зависят от конкретной детали и требуемой коррозионной стойкости: алюминий для корпуса некоторых муфт и адаптеров, нержавеющая сталь для внутренних компонентов и корпуса версий из нержавеющей стали. Доступны различные материалы уплотнений для различных сред и температурных требований, включая нитриловый каучук, FKM, ПТФЭ в силиконовой и FFPM оболочке, EPDM, FFPM, ПТФЭ в FKM и FFKM оболочке, а также FKM-B.

• Особенности: Байонетное соединение, поворот на 1/4 оборота, механические блокировки.
• Применение: Нефтепродукты, химикаты, сельское хозяйство.
• Материалы: Алюминий, нержавеющая сталь.
• Уплотнения: FKM (Viton®) стандартно. Опционально: Buna-N, EPDM, PTFE.
• Размеры: 1.5", 2", 3", 4".

Продукция Bayonet (Байонетные Соединения)

Байонетные сухие разъемы Dixon похожи на стандарт НАТО STANAG 3756, но не являются взаимозаменяемыми с ним. Предлагают широкий выбор материалов и размеров.

• Применение: Химическая, фармацевтическая промышленность, морские применения (offshore).
• Материалы: Нержавеющая сталь, Hastelloy®, титан, алюминий.
• Уплотнения: FKM, EPDM, NBR, FFKM.
• Размеры: от 3/4" до 8".

Предохранительные Разрывные Муфты

Предохранительные разрывные муфты Dixon предназначены для минимизации разливов и повреждения оборудования в случае аварийного отрыва шланга.

Промышленные разрывные муфты (со срезными болтами)

• Назначение: Предотвращение разливов при авариях типа "отъезд с присоединенным шлангом".
• Конструкция: Срезные болты, которые ломаются при заданном усилии, позволяя муфте разделиться и герметизировать оба конца линии.
• Материалы: Алюминий, нержавеющая сталь. Другие по запросу.
• Уплотнения: FKM стандартно. Опционально: NBR, EPDM, FFKM.
• Размеры: от 1" до 12".

Морские разрывные муфты (со срезными болтами)

Аналогичны промышленным, но разработаны для морских применений, часто с более строгими требованиями к материалам и герметичности.

• Конструкция: Срезные болты, 100% герметизация после срабатывания.
• Материалы: Алюминий, нержавеющая сталь. Другие по запросу.
• Уплотнения: FKM стандартно. Опционально: NBR, EPDM, FFKM.
• Размеры: от 2" до 12".

Как это работает (Принцип действия)

Предохранительная разрывная муфта состоит из двух половин, соединенных срезными болтами (или шпильками). Внутри каждой половины находится подпружиненный клапан.

1. Нормальное состояние: Жидкость или газ свободно проходит через открытые клапаны муфты. Срезные болты удерживают половины муфты вместе.
2. Превышение усилия: Если к шлангу прикладывается чрезмерное тянущее усилие (например, отъезд автоцистерны), это усилие передается на срезные болты.
3. Срез болтов: При достижении расчетного усилия болты срезаются.
4. Разделение и герметизация: Половины муфты разделяются. Под действием пружин и давления продукта клапаны в обеих половинах мгновенно закрываются, перекрывая поток и предотвращая разлив.
5. После срабатывания: Муфту можно собрать заново, заменив срезные болты (и, при необходимости, уплотнения).

Эта конструкция обеспечивает пассивную безопасность, не требуя вмешательства оператора для срабатывания.

Характеристики и Ремонтные Комплекты

• Номинальные характеристики давления: Большинство промышленных и морских разрывных муфт рассчитаны на рабочее давление до 25 бар (365 PSI). Конкретные значения зависят от размера и материала. Всегда сверяйтесь с документацией.
• Перепад давления: Конструкция муфт оптимизирована для минимизации перепада давления. Графики перепада давления для различных размеров и скоростей потока доступны в полной технической документации.
• Ремонтные комплекты (Breakstud Kits): Для восстановления работоспособности муфты после срабатывания доступны комплекты срезных болтов/шпилек. Важно использовать оригинальные комплекты для обеспечения правильного усилия срыва и безопасности.

Сравнительный График Максимальных Рабочих Давлений

На этом графике представлено сравнение типичных максимальных рабочих давлений для основных категорий продукции. Обратите внимание, что конкретные значения могут варьироваться в зависимости от размера, материала и исполнения соединения. Всегда сверяйтесь с технической документацией для точных данных.
