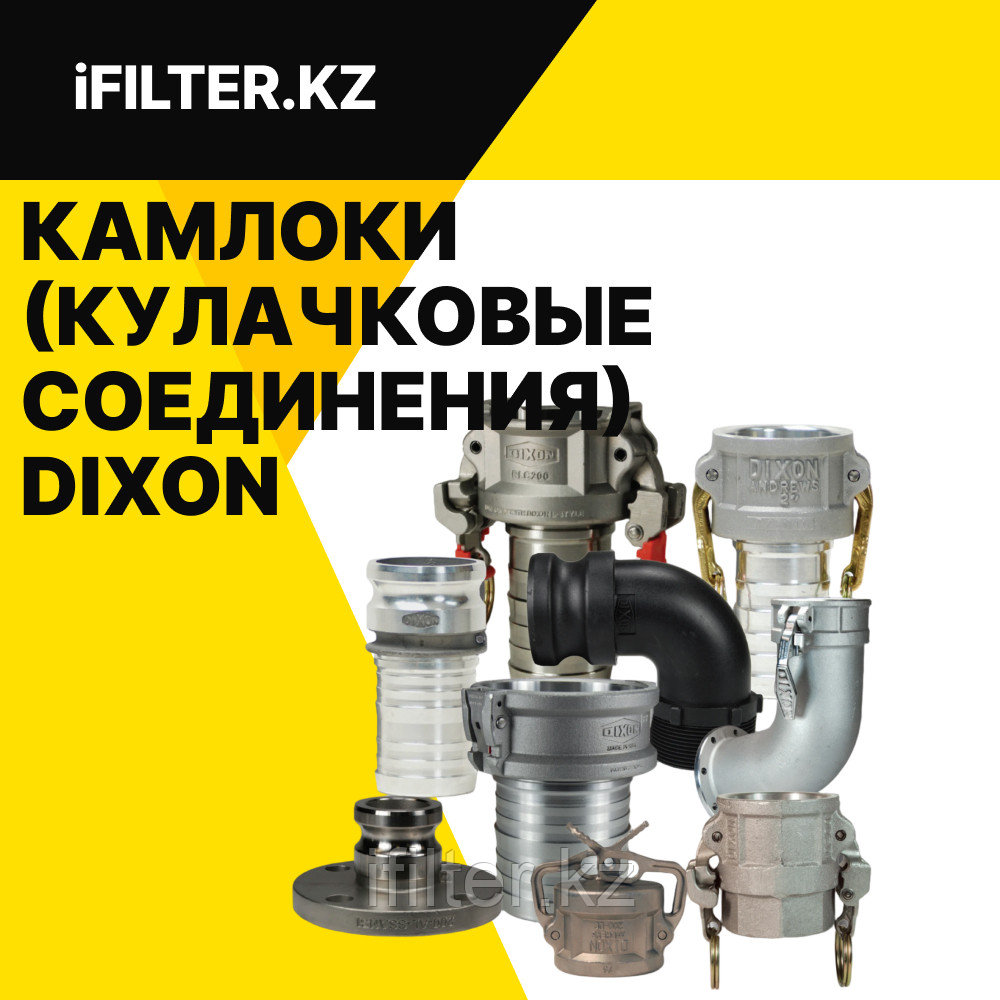

Кулачковые соединения, широко известные как камлоки, являются важнейшими компонентами в системах промышленной транспортировки жидкостей. Они разработаны для обеспечения быстрого, надежного и безопасного соединения шлангов, что значительно повышает операционную эффективность в различных отраслях. Настоящий отчет представляет собой всестороннее исследование камлоков, охватывающее их назначение, принципы работы, разнообразные типы и конфигурации, используемые материалы, диапазоны диаметров, допустимые рабочие давления, а также совместимость с различными жидкостями и применимые промышленные стандарты.
В отчете подробно рассматриваются стандартные и специализированные варианты камлоков, включая системы с повышенной безопасностью, безрычажные конструкции, а также решения для конкретных применений, таких как транспортировка химикатов, железнодорожные цистерны и системы улавливания паров. Особое внимание уделяется критическим ограничениям в применении, например, категорическому запрету на использование сжатого воздуха или пара, а также важности правильного выбора материалов прокладок. Представленный анализ подчеркивает, что выбор камлока должен быть основан на комплексном понимании свойств транспортируемой среды, условий эксплуатации и требований безопасности. Отчет завершается подробной таблицей, обобщающей ключевые характеристики различных вариаций камлоков, что служит ценным справочным материалом для технических специалистов.
Кулачковые соединения, или камлоки, предназначены для обеспечения быстрого и надежного подключения шлангов в промышленных условиях. Их конструкция позволяет оперативно соединять и разъединять рукава, что является критически важным для поддержания высокой производительности и минимизации времени простоя в процессе перекачки жидкостей.
Принцип работы камлока прост и интуитивно понятен. Для соединения адаптер просто вставляется в муфту, а затем кулачковые рычаги опускаются с обычным давлением руки, обеспечивая надежное сцепление. Разъединение происходит так же быстро: достаточно поднять кулачковые рычаги и извлечь адаптер. Эта простота эксплуатации не только ускоряет рабочие процессы, но и снижает требования к физическим усилиям оператора, минимизируя риск травм и усталости. Такая функциональность способствует повышению общей производительности и снижению операционных издержек, поскольку не требует использования специализированных инструментов и упрощает обучение персонала.
Конструкция камлоков основана на принципах точности и долговечности, что обеспечивает их надежность в самых требовательных промышленных условиях. Точная механическая обработка до жестких допусков гарантирует стабильную работу и герметичность соединений.
Одной из ключевых особенностей является использование прочных штифтов кулачковых рычагов из нержавеющей стали. Это предотвращает коррозию и заедание, что является распространенной проблемой, способной со временем снизить прочность и безопасность соединения. Выбор такого материала способствует увеличению срока службы и надежности изделия. Для обеспечения герметичности в конструкции предусмотрено специальное углубление, которое надежно удерживает прокладку на месте, предотвращая ее смещение во время соединения или эксплуатации. Эта особенность критически важна для предотвращения утечек. Кроме того, удлиненная конструкция хвостовика многих муфт позволяет правильно закрепить шланг обжимными хомутами, что устраняет основную причину повреждения шланга, такую как перегибы или преждевременный износ в точке соединения. Все эти конструктивные решения направлены на обеспечение целостности всей системы, увеличение срока службы изделий и повышение безопасности, что в конечном итоге снижает общую стоимость владения для промышленных потребителей.
Кулачковые соединения представлены в широком ассортименте типов и конфигураций, разработанных для удовлетворения разнообразных промышленных потребностей, от стандартных задач по перекачке жидкостей до специализированных применений, требующих повышенной безопасности или химической стойкости.
Стандартные кулачковые соединения Dixon® являются основой для большинства систем камлоков. Они отличаются прочной конструкцией и соблюдением базовых принципов работы. Эти соединения служат эталоном, на основе которого разрабатываются многие специализированные варианты.
Основные особенности стандартных камлоков Dixon® включают:
Типовые конфигурации включают:
Эти стандартные соединения составляют основу использования камлоков, обеспечивая универсальные решения для большинства задач по перекачке жидкостей. Их широкое распространение обусловлено сочетанием экономической эффективности, надежности и совместимости с общепринятыми промышленными стандартами.
Тип A (наружный адаптер x внутренняя резьба NPT)
| Размер | Алюминий 356T6 (номер детали) | Алюминий Hard Coat (номер детали) | Латунь (номер детали) | Непокрытый ковкий чугун (номер детали) | Плакированный ковкий чугун (номер детали) | Нержавеющая сталь 316 (номер детали) |
|---|---|---|---|---|---|---|
| 1/2" | 50-A-AL 2 | - | 50-A-BR | - | - | 50-A-SS |
| 3/4" x 1/2" | 7550-A-AL 2 | - | 7550-A-BR | - | - | 7550-A-SS |
| 3/4" | 75-A-AL 2 | - | 75-A-BR | - | 75-A-PM | 75-A-SS |
| 1" | 100-A-AL 2 | - | 100-A-BR | - | 100-A-PM | 100-A-SS |
| 1 1/4" | 125-A-AL | - | 125-A-BR | - | - | 125-A-SS |
| 1 1/2" | 150-A-AL | 150-A-ALH | 150-A-BR | 150-A-MI | 150-A-PM | 150-A-SS |
| 2" | 200-A-AL | 200-A-ALH | 200-A-BR | 200-A-MI | 200-A-PM | 200-A-SS |
| 2 1/2" | 250-A-AL | - | 250-A-BR | - | - | 250-A-SS |
| 3" | 300-A-AL | 300-A-ALH | 300-A-BR | 300-A-MI | 300-A-PM | 300-A-SS |
| 4" | 400-A-AL | 400-A-ALH | 400-A-BR | 400-A-MI | 400-A-PM | 400-A-SS |
| 5" | 500-A-AL | - | 500-A-BR | 500-A-MI | - | 500-A-SS |
| 6" | 600-A-AL | 600-A-ALH | 600-A-BR | 600-A-MI | 600-A-PM3 | 600-A-SS |
| 8" DIX | 800-A-AL 1 | - | - | - | - | - |
| 8" BL | 801-A-AL 1 | - | - | - | - | - |
Тип B (муфта-мама x наружная резьба NPT)
| Размер | Алюминий 356T6 (номер детали) | Алюминий Hard Coat (номер детали) | Латунь (номер детали) | Ковкий чугун (номер детали) | Нержавеющая сталь 316 (номер детали) |
|---|---|---|---|---|---|
| 1/2" | 50-B-AL | - | 50-B-BR | - | 50-B-SS |
| 3/4" | 75-B-AL | - | 75-B-BR | - | 75-B-SS |
| 1" | 100-B-AL | - | 100-B-BR | - | 100-B-SS |
| 1 1/4" | 125-B-AL | - | - | - | - |
| 1 1/2" | 150-B-AL | 150-B-ALH | 150-B-BR | 150-B-MI 3 | 150-B-SS |
| 2" | 200-B-AL | 200-B-ALH | 200-B-BR | 200-B-MI | 200-B-SS |
| 2 1/2" | 250-B-AL | - | - | - | 250-B-SS |
| 3" | 300-B-AL | 300-B-ALH | 300-B-BR | 300-B-MI 3 | 300-B-SS |
| 4" | 400-B-AL | 400-B-ALH | 400-B-BR | 400-B-MI | 400-B-SS |
| 5" | 500-B-AL | - | - | - | - |
| 6" | 600-B-AL | 600-B-ALH | - | - | 600-B-SS |
| 8" | 800-B-AL 1,2 | - | - | - | - |
В ответ на возрастающие требования к безопасности в промышленности были разработаны специализированные камлоки с улучшенными функциями, направленными на предотвращение аварий и защиту операторов.
Vent-Lock™ Safety Cam and Groove:
Эти муфты оснащены механизмом безопасного сброса, который позволяет контролируемо сбрасывать статическое давление при отсоединении шлангов. Эта система вентиляции критически важна для защиты оператора от разбрызгивания опасных или неопасных жидкостей или твердых веществ, которые могут находиться под остаточным давлением. Такая конструкция является проактивным решением для снижения рисков, связанных с остаточным давлением в трубопроводах, и предотвращает травмы или загрязнение окружающей среды. Соединения Vent-Lock™ доступны в конфигурациях адаптеров (Тип A, Тип E), заглушек (Тип DP), муфт (Тип C, Vent-Lock™ Safety EZ Boss-Lock™ Тип C, Vent-Lock™ EZ Boss-Lock™ Тип D) и пылезащитных колпачков (Тип DC, Vent-Lock™ EZ Boss-Lock™ Тип H). Важно отметить, что они не взаимозаменяемы со стандартными камлоками и должны использоваться только с фитингами Vent-Lock™ L-стиля.
Boss-Lock™ Cam and Groove:
Соединения Boss-Lock™ имеют литые выступы, которые позволяют крепить предохранительные зажимы. Эти зажимы обеспечивают запатентованное позитивное блокирующее действие, предотвращая разблокировку муфты до тех пор, пока они не будут намеренно удалены. Такая функция значительно повышает безопасность, предотвращая случайное рассоединение, вызванное вибрацией, волочением или случайными ударами в динамичных промышленных условиях. Кулачковые рычаги из нержавеющей стали с литьем по выплавляемым моделям имеют гарантию на бесплатную замену, что подчеркивает их долговечность и снижает опасения по поводу отказов, связанных с износом. Предохранительный зажим с вытяжным кольцом упрощает процесс блокировки. Boss-Lock™ доступен в конфигурациях муфт (Тип C, Тип D, Тип B) и пылезащитных колпачков (Тип H).
EZ Boss-Lock™ Cam and Groove:
Эта усовершенствованная конструкция интегрирует механизм блокировки непосредственно в закрытие рукоятки, устраняя необходимость в отдельных зажимах, проволоке, скобах или штифтах, что значительно упрощает эксплуатацию. Эргономичный дизайн обеспечивает легкость открытия, а рычаг разблокировки открывается в направлении, противоположном кулачковому рычагу, что помогает предотвратить случайное рассоединение, особенно при волочении муфты. Вращательное действие блокирующего устройства помогает предотвратить его засорение мусором. Как и Boss-Lock™, кулачковые рычаги из нержавеющей стали с литьем по выплавляемым моделям имеют гарантию. Эти муфты могут поставляться с нестандартными хвостовиками, а также с обжимными и PF-хвостовиками для трудносоединяемых химических шлангов. Небольшой внешний диаметр облегчает их использование в ограниченных пространствах или на автоцистернах. Существующие неповрежденные муфты Boss-Lock™ из нержавеющей стали могут быть модернизированы с помощью узлов EZ Boss-Lock™. Эта конструкция представляет собой сложную эволюцию соединений, где передовые функции безопасности бесшовно интегрированы с операционной эффективностью и устойчивостью к внешним факторам. EZ Boss-Lock™ доступен в конфигурациях муфт (Тип C, Тип D, Тип B) и пылезащитных колпачков (Тип H).
Соединения EZLink™ отличаются безрычажной конструкцией с функцией "нажми и соедини", обеспечивая автоматическое и надежное подключение. Их низкий профиль облегчает соединение и разъединение в условиях ограниченного пространства, где традиционные кулачковые рычаги могут быть неудобны. Важной особенностью безопасности является то, что язычки муфты не могут быть нажаты для разъединения, если система находится под давлением 20 PSI или выше, что предотвращает случайный выпуск жидкости под давлением. Для дополнительной безопасности язычки муфты могут быть заблокированы предохранительными штифтами или стяжками. Эти муфты совместимы со стандартными адаптерами камлок.
EZLink™ в основном используются для перекачки и/или разгрузки топлива (бензина или дизельного топлива) из автоцистерн в резервуары для хранения, а также для перекачки воды и растворов, совместимых с алюминием и бутадиен-нитрильным каучуком (Buna-N). Такая конструкция, ориентированная на специфические условия эксплуатации, особенно в ограниченном пространстве, и наличие автоматического механизма безопасности, реагирующего на давление, делают EZLink™ оптимальным решением для топливоперекачивающих систем, где безопасность и предотвращение разливов имеют первостепенное значение. EZLink™ доступны в конфигурациях муфт (Тип C, Тип D, Тип B) и пылезащитных колпачков (Тип DC).
Глобальные кулачковые соединения:
Эти муфты специально производятся для обеспечения взаимозаменяемости со всеми изделиями, соответствующими коммерческому описанию A-A-59326D, что гарантирует широкую совместимость в отрасли. Они изготавливаются в соответствии со спецификациями Dixon® и имеют соответствующую маркировку, что подтверждает их качество. Стандартные уплотнения выполнены из Buna-N. Давление для адаптеров определяется уплотнением сопрягаемой детали. Пылезащитные колпачки и заглушки не предназначены для использования под давлением. Акцент на совместимости со стандартом A-A-59326D является стратегическим шагом, позиционирующим эти продукты для рынков, где универсальная совместимость и соответствие общему стандарту имеют первостепенное значение. Это упрощает закупки, расширяет выбор поставщиков и снижает сложность инвентаризации в международных операциях. Глобальные камлоки доступны в конфигурациях адаптеров (Тип A, Тип E, Тип F), заглушек (Тип DP), муфт (Тип B, Тип C, Тип D), пылезащитных колпачков (Тип DC), шпульных муфт (Тип DD), шпульных адаптеров (Тип AA), а также в виде переходных размеров и адаптеров с фланцем TTMA.
Полипропиленовые кулачковые соединения:
Изготовленные из стеклонаполненного полипропилена, эти муфты предлагают особые преимущества в определенных химических средах. Они поставляются с прокладками из EPDM, ручками и штифтами из нержавеющей стали 304 для муфт, что обеспечивает определенную степень долговечности их неметаллической конструкции. Использование стеклонаполненного полипропилена указывает на приоритет химической стойкости, даже если это приводит к более низким показателям давления по сравнению с металлическими аналогами.
Критически важно, что полипропиленовые камлоки не должны смешиваться с металлическими фитингами из-за потенциальной несовместимости материалов, различных коэффициентов теплового расширения или гальванической коррозии. Также не рекомендуется использовать их с прокладками из PTFE.
Примечательно, что муфты и адаптеры ½" взаимозаменяемы с ¾" (только резьба и хвостовики ½"), а 1¼" взаимозаменяемы с 1½" (только резьба и хвостовики 1¼"). Полипропиленовые камлоки играют жизненно важную роль в нишевых областях, где агрессивность жидкости является основной проблемой, например, в сельском хозяйстве или некоторых химических процессах, и подчеркивают, что игнорирование предупреждений о совместимости материалов может привести к серьезным сбоям в работе и инцидентам безопасности. Они доступны в конфигурациях адаптеров (Тип A, Тип E, Тип F, Тип P), адаптерных угловых фитингов, муфт (Тип D, Тип B, Тип C, Тип H) и угловых муфтовых фитингов.
Обжимные кулачковые соединения:
Эти фитинги специально разработаны для химических транспортных шлангов с трубками из сшитого полиэтилена (XLPE) или сверхвысокомолекулярного полиэтилена (UHMW). Они обеспечивают постоянно прикрепляемое кулачковое соединение, предлагая превосходное удержание муфты там, где требуется высокая целостность. Для их установки требуется специальное оборудование, что указывает на прочный, заводской метод крепления. Это решение направлено на устранение критического режима отказа – отсоединения шланга в экстремальных условиях, таких как высокое давление, вибрация или химическое воздействие. Обжимные камлоки доступны в конфигурациях муфт EZ Boss-Lock™ типа C с хвостовиком для шланга и феррулой, а также адаптеров Boss-Lock™ типа E с хвостовиком для шланга и феррулой.
Камлоки с насечками:
Эти фитинги разработаны таким образом, что их можно снять с поврежденного шланга, отрезав феррулу, без повреждения самого фитинга. Это позволяет повторно использовать фитинг с новой феррулой после проверки, что значительно экономит средства. Система также облегчает управление запасами, поскольку одна муфта может быть укомплектована двумя феррулами для охвата одного и того же диапазона шлангов. Эта модульность позволяет снизить затраты на обслуживание и отходы. Камлоки с насечками доступны в конфигурациях адаптеров Boss-Lock™ типа E с насеченным хвостовиком, муфт EZ Boss-Lock™ типа C с насеченным хвостовиком, муфт Boss-Lock™ типа C с насеченным хвостовиком, муфт Dixon® типа C с насеченным хвостовиком NOS и адаптеров типа E с насеченным хвостовиком NOS.
Камлоки для железнодорожных цистерн:
Эти специализированные соединения соответствуют стандартной 5-дюймовой резьбе железнодорожных цистерн, обеспечивая совместимость в железнодорожной транспортной отрасли. Важное ограничение: адаптеры и соединения для железнодорожных цистерн из нержавеющей стали категорически не совместимы с алюминиевыми и латунными версиями. Это строгое разделение материалов жизненно важно для безопасности и производительности, вероятно, из-за риска гальванической коррозии или различий в механических свойствах. Камлоки для железнодорожных цистерн включают адаптеры Dixon® Tank Car, различные соединения Dixon® Railroad Tank Car (Тип A, Тип F, Тип GF, Тип T, Тип S), муфты Dixon® Coupler x Tank Car Thread, муфты EZ Boss-Lock™ x Coupler Tank Car Thread и сетчатые фильтры для камлоков.
Муфты для улавливания паров:
Эти муфты специально разработаны для систем улавливания паров и не предназначены для перекачки жидкостей. Они обычно имеют литой алюминиевый корпус, бронзовые рычаги со штифтами из нержавеющей стали, никелированные стальные кольца для пальцев и прокладку Buna-N. Некоторые модели могут включать уплотнение с клапаном из FKM. Их конструкция оптимизирована для передачи газов/паров, что существенно отличается от потока жидкостей, и использование их для жидкостей может привести к неэффективной работе, утечкам или даже опасным сбоям. Муфты для улавливания паров доступны в конфигурациях муфты с зондом x хвостовик для шланга, муфты с зондом x адаптер, муфты с зондом x внутренняя резьба NPT и муфты с зондом x муфта с зондом.
Сварные соединения:
Эти муфты предназначены для постоянной интеграции в трубопроводные системы посредством сварки. Они доступны в конфигурациях для раструбной сварки к трубе по графику 40 и стыковой сварки к трубе по графику 40 / раструбной сварки к трубе номинального наружного диаметра. Важно отметить, что окончательная подготовка к сварке, как и для всех сварных фитингов, является ответственностью сварщика, что подчеркивает критическую роль квалифицированной установки для целостности системы. Сварные соединения включают адаптеры Dixon® для сварки, стыковые сварные соединения Dixon® Butt Weld to Tube Cam and Groove (версии адаптеров и муфт Boss-Lock™), муфты Dixon® для сварки и муфты EZ Boss-Lock™ для сварки. Эти муфты выбираются для применений, требующих высочайшего уровня целостности системы и предотвращения утечек, где муфта становится неотъемлемой частью стационарной инфраструктуры.
Камлоки доступны в широком спектре конфигураций для адаптации к различным точкам подключения и функциональным требованиям в промышленных системах перекачки жидкостей. Эта универсальность обеспечивает совместимость в разнообразных приложениях.
Эта обширная номенклатура конфигураций означает, что камлоки являются не просто простыми соединителями, а универсальными компонентами, которые могут быть точно адаптированы к конкретным требованиям трубопроводов, минимизируя необходимость в изготовлении на заказ и упрощая проектирование и модификацию систем.
Выбор материала для кулачкового соединения является критически важным аспектом, определяющим его долговечность, стойкость к коррозии, совместимость с перекачиваемыми жидкостями и способность выдерживать рабочие условия.
Прокладки являются критически важными компонентами для поддержания герметичности в кулачковых соединениях. Выбор их материала напрямую влияет на совместимость муфты с различными жидкостями и ее рабочий температурный диапазон.
Широкий ассортимент материалов прокладок, их специфические температурные диапазоны, одобрения FDA и даже различные требования к крутящему моменту для разных типов PTFE показывают, что прокладка является наиболее критическим компонентом для совместимости с жидкостями и герметичности. Муфта совместима настолько, насколько совместима ее прокладка. Явные предупреждения о снижении давления для некоторых инкапсулированных прокладок из PTFE и необходимость консультации для конкретных химических веществ подчеркивают, что ограничения прокладки могут определять безопасный рабочий диапазон всей сборки.
Кулачковые соединения доступны в широком диапазоне размеров, обычно от ½" до 8". Такой широкий диапазон позволяет использовать их в различных областях: от мелкомасштабных перекачек до крупнотоннажных промышленных систем.
Исключения по взаимозаменяемости для размеров:
Отсутствие стандартизации для самых малых и самых больших размеров является важным аспектом, который может усложнить цепочки поставок и увеличить затраты. Это подчеркивает, что, хотя камлоки обычно воспринимаются как взаимозаменяемые, необходимо уделять пристальное внимание конкретному размеру и производителю, особенно для нестандартных размеров.
Показатели давления для кулачковых соединений обычно основаны на использовании сопрягаемых фитингов Dixon® при температуре окружающей среды 21°C (70°F) со стандартным уплотнением Buna-N. Для использования при повышенных температурах или в необычных условиях эксплуатации рекомендуется проконсультироваться с производителем, так как это может значительно повлиять на допустимые значения давления.
Подробные показатели давления показывают, что максимальное безопасное рабочее давление определяется не только самой муфтой, но и всей сборкой шланга, а также условиями окружающей среды. Давление снижается с увеличением диаметра, что является фундаментальным инженерным принципом для сосудов под давлением. Важно отметить, что показатель часто определяется методом крепления (например, феррулы King Crimp™ против обжимных муфт или ленточных хомутов для EZLink™) и материалом прокладки (например, инкапсулированные прокладки из PTFE снижают давление). Это иллюстрирует принцип "слабого звена" в инженерном проектировании. Кроме того, показатели зависят от "температуры окружающей среды 21°C со стандартным уплотнением Buna-N", что подразумевает снижение характеристик для более высоких температур или других уплотнений. Пользователи должны учитывать ограничения по давлению всех компонентов в сборке, включая шланг, метод крепления и прокладку, а также рабочую температуру, чтобы избежать катастрофических отказов.
Правильный выбор кулачкового соединения в значительной степени зависит от типа перекачиваемой жидкости и условий эксплуатации. Несоблюдение рекомендаций по совместимости может привести к утечкам, повреждению оборудования и угрозе безопасности.
Кулачковые соединения в основном предназначены для использования с жидкостями. Для получения конкретных рекомендаций относительно других типов сред крайне важно проконсультироваться с производителем.
Повторяющаяся фраза "совместим с [материалом]" при описании применения жидкостей подчеркивает, что химическое взаимодействие между жидкостью и материалами муфты (корпусом и прокладкой) является первостепенным фактором, определяющим пригодность. Это не просто удержание жидкости, но и обеспечение того, чтобы муфта не разрушалась и не загрязняла жидкость. Явные предупреждения для применений только с парами или только с сухими сыпучими материалами еще раз подчеркивают, что физическое состояние и свойства вещества диктуют специализированные конструкции.
Существуют строгие ограничения, которые необходимо соблюдать при использовании кулачковых соединений для обеспечения безопасности и предотвращения сбоев системы.
Многочисленные явные предупреждения о несовместимости (Vent-Lock, прокладки EZLink, смешивание полипропилена/металла, материалы для железнодорожных цистерн) имеют решающее значение, поскольку они предотвращают сбои системы, которые могут произойти, даже если компоненты кажутся подходящими. Эти предупреждения подчеркивают, что, казалось бы, незначительные несовместимости могут привести к катастрофическим последствиям. Игнорирование этих предупреждений может привести к серьезным авариям, повреждению оборудования, загрязнению окружающей среды и юридической ответственности.
Стандартизация играет ключевую роль в обеспечении совместимости и безопасности кулачковых соединений, однако существуют важные исключения, о которых необходимо знать.
Коммерческое описание изделия A-A-59326D служит основным стандартом для взаимозаменяемости среди широкого спектра кулачковых соединений. Этот стандарт обеспечивает, что камлоки от разных производителей могут соединяться и функционировать вместе, что имеет решающее значение для создания конкурентного рынка, упрощения процессов закупок и обеспечения устойчивости цепочки поставок.
Кулачковые соединения Dixon®, Boss-Lock™ и EZ Boss-Lock™ производятся таким образом, чтобы быть взаимозаменяемыми со всеми изделиями, изготовленными в соответствии с этим стандартом. Аналогично, линейка "Global Cam and Groove" разработана для полной взаимозаменяемости с продуктами, произведенными в соответствии с A-A-59326D. Этот стандарт является краеугольным камнем для широкого использования и удобства систем камлоков, позволяя конечным пользователям получать компоненты от нескольких поставщиков, что способствует гибкости и экономической эффективности в их операциях.
Несмотря на наличие стандарта A-A-59326D, существуют важные исключения, которые необходимо учитывать для безопасного и эффективного использования кулачковых соединений.
Многочисленные исключения из стандарта A-A-59326D подчеркивают критическое напряжение на рынке: хотя стандартизация предлагает удобство, производители часто внедряют запатентованные конструкции для достижения улучшенных функций безопасности (Vent-Lock, EZLink), специализированных характеристик материалов (полипропилен) или улучшенной эргономики (EZ Boss-Lock). Эти инновации, хотя и полезны, по своей сути нарушают универсальную взаимозаменяемость. Явные предупреждения об этих несовместимостях предполагают, что они являются частыми причинами ошибок или недопонимания на местах.
Для удобства и быстрого доступа к информации, представленной в данном отчете, ниже приведена всеобъемлющая таблица, обобщающая ключевые характеристики различных вариаций кулачковых соединений. Эта таблица является ценным инструментом для сравнения и выбора подходящего камлока на основе требований к применению, материалам, размерам, давлению, функциям безопасности и стандартам.
Таблица консолидирует большой объем данных, распределенных по всему документу, в единый, легкодоступный формат. Это значительно облегчает сравнение множества вариантов по нескольким критериям одновременно, что критически важно для специалистов, которым необходимо быстро идентифицировать подходящие решения. Таким образом, таблица служит эффективным инструментом поддержки принятия решений, повышая общую полезность и экспертный уровень отчета.
| Тип соединения/Линейка продуктов | Распространенные конфигурации | Основные материалы | Типичный диапазон размеров | Типичное макс. рабочее давление (PSI) | Ключевые особенности/Назначение | Общая совместимость с жидкостями | Стандарты/Примечания по взаимозаменяемости | Стандартный/Распространенный тип прокладки |
|---|---|---|---|---|---|---|---|---|
| Dixon® Standard | Адаптеры (A, E, F), Муфты (B, C, D), Заглушки (DP), Пылезащитные колпачки (DC), Редукционные, Шпульные, Фланцевые, Сварные, Угловые | Алюминий (356T6, 6061-T6), Латунь, Чугун (непокрытый, покрытый), Нержавеющая сталь (316) | ½" - 8" | 250 (¾"-2"), 150 (½", 2½"), 125 (3"), 100 (4"), 75 (5"-6"), 50 (8") | Быстрое соединение, Прецизионная обработка, Долговечные штифты из SS | Жидкости (общая), Топливо, Вода, Растворы | Соответствует A-A-59326D; ½" и 8" не взаимозаменяемы с другими производителями; 8" Dixon® (4 рычага) не взаимозаменяем с 8" Boss-Lock™ (2 рычага) | Buna-N |
| Vent-Lock™ Safety | Адаптеры (A, E), Муфты (C, EZ Boss-Lock™ C, EZ Boss-Lock™ D), Заглушки (DP), Пылезащитные колпачки (DC, EZ Boss-Lock™ H) | Нержавеющая сталь (316) | 1" - 3" | 250 (1"-2"), 150 (3" с феррулами King Crimp™), 125 (3" с обжимными муфтами) | Безопасный сброс статического давления, Защита оператора от разбрызгивания | Опасные/неопасные жидкости/твердые вещества | Не взаимозаменяем со стандартными камлоками; только с фитингами Vent-Lock™ L-стиля | Buna-N |
| Boss-Lock™ | Муфты (B, C, D), Пылезащитные колпачки (H), Редукционные, Шпульные | Алюминий (356T6), Латунь, Чугун (покрытый), Нержавеющая сталь (316) | ¾" x ½" - 8" | См. Dixon® Standard | Запатентованные предохранительные зажимы, Позитивная блокировка, Гарантированные кулачковые рычаги из SS | Жидкости (общая) | Соответствует A-A-59326D; 8" Boss-Lock™ (2 рычага) не взаимозаменяем с 8" Dixon® (4 рычага) | Buna-N |
| EZ Boss-Lock™ | Муфты (B, C, D), Пылезащитные колпачки (H), Редукционные, Сварные | Алюминий (356T6), Латунь, Нержавеющая сталь (316) | ¾" x ½" - 8" | См. Dixon® Standard | Встроенный механизм блокировки, Эргономичный дизайн, Устойчивость к случайному разъединению, Гарантированные кулачковые рычаги из SS | Жидкости (общая) | Соответствует A-A-59326D; Кулачковые рычаги только для специально разработанных фитингов | Buna-N |
| EZLink™ Armless | Муфты (B, C, D), Пылезащитные колпачки (DC) | Алюминий (A356), Нержавеющая сталь (316) | 2" - 4" | 250 (2" с феррулами King Crimp™), 150 (3"-4" с феррулами King Crimp™), 110 (с обжимными муфтами), 100 (с ленточными хомутами) | Безрычажный, "Нажми и соедини", Низкий профиль, Блокировка при давлении >20 PSI | Топливо (бензин/дизель), Вода, Растворы, совместимые с Al/Buna-N | Только прокладки EZLink™ совместимы; совместим со стандартными адаптерами камлок | Buna-N (EZLink™) |
| Global Cam and Groove | Адаптеры (A, E, F), Муфты (B, C, D), Заглушки (DP), Пылезащитные колпачки (DC), Шпульные (AA, DD), Переходные размеры, Адаптеры с фланцем TTMA | Алюминий (A380), Латунь (ASTMC38000), Нержавеющая сталь (316) | ½" - 8" | См. Dixon® Standard (давление адаптера зависит от уплотнения сопрягаемой части) | Взаимозаменяем со стандартом A-A-59326D, Производится по спецификациям Dixon® | Жидкости (общая) | Соответствует A-A-59326D; ½", 5" и 8" не взаимозаменяемы с Dixon® или Boss-Lock™ style cam and groove | Buna-N |
| Polypropylene | Адаптеры (A, E, F, P), Муфты (B, C, D, H), Угловые фитинги (адаптерные, муфтовые) | Стеклонаполненный полипропилен | ¾" x ½" - 4" | 125 (½"-1"), 100 (1¼"-2"), 60 (3"), 50 (4") | Химическая стойкость, Легкий вес | Растворы, совместимые с полипропиленом | Не смешивать с металлическими фитингами; ½" с ¾", 1¼" с 1½" (только резьба/хвостовики); не рекомендуется с прокладками PTFE | EPDM |
| Swaged | Муфты EZ Boss-Lock™ C x хвостовик со шлангом и феррулой, Адаптеры Boss-Lock™ E x хвостовик со шлангом и феррулой | Нержавеющая сталь (316) | ¾" - 4" (по OD шланга) | Не указано (зависит от муфты) | Постоянное крепление, Превосходное удержание муфты, Для химических шлангов (XLPE/UHMW) | Химические жидкости | Требуется специальное оборудование для установки; использовать только с феррулами Dixon® | Buna-N (зависит от муфты) |
| Notched | Муфты Boss-Lock™ C/EZ Boss-Lock™ C x хвостовик с насечками, Адаптеры Boss-Lock™ E/Dixon® E x хвостовик с насечками NOS | Нержавеющая сталь (316) | 1½" - 4" (по OD шланга) | Не указано (зависит от муфты) | Съемный фитинг без повреждения, Повторное использование фитинга, Управление запасами | Жидкости (общая) | Использовать только хвостовики NOS с феррулами NOS; не использовать с другими производителями | Buna-N (зависит от муфты) |
| Tank Car | Адаптеры, Соединения для ж/д цистерн (стили A, F, GF, T, S), Муфты x резьба ж/д цистерны | Алюминий (356T6), Латунь, Чугун, Нержавеющая сталь (316) | 2" - 4" (стандартная 5" резьба ж/д цистерны) | См. Dixon® Standard | Для железнодорожных цистерн, Стандартная 5" резьба ж/д цистерны | Жидкости (общая) | SS несовместим с Al/Латунью; 8" Dixon® (4 рычага) не взаимозаменяем с 8" Boss-Lock™ (2 рычага) | Buna-N |
| Vapor Recovery | Муфты с зондом x хвостовик шланга, Муфты с зондом x адаптер, Муфты с зондом x внутренняя резьба NPT, Муфты с зондом x муфта с зондом | Алюминий (356T6) | 3" - 4" | Не указано (только для паров) | Только для улавливания паров, Не для жидкостей, Литой алюминиевый корпус | Пары (только) | Не предназначен для жидкостей; несовместим с Civacon #633LVH | Buna-N, FKM (для клапана) |
| Welding | Адаптеры (раструбная/стыковая сварка), Муфты (раструбная/стыковая сварка) | Алюминий (356T6), Нержавеющая сталь (316) | ¾" - 8" | См. Dixon® Standard | Постоянная интеграция в трубопровод, Максимальная целостность системы | Жидкости (общая) | Окончательная подготовка к сварке - ответственность сварщика; 8" Dixon® (4 рычага) не взаимозаменяем с 8" Boss-Lock™ (2 рычага) | Buna-N (зависит от муфты) |
Кулачковые соединения (камлоки) представляют собой высокоэффективные и универсальные решения для быстрого и надежного соединения промышленных рукавов. Их конструкция, основанная на принципах простоты эксплуатации и высокой точности изготовления, обеспечивает значительное повышение производительности и снижение операционных затрат в различных отраслях.
Анализ показал, что выбор подходящего камлока требует комплексного подхода, учитывающего не только базовые требования к соединению, но и ряд критически важных факторов. Ключевым аспектом является материальная совместимость муфты и прокладки с перекачиваемой жидкостью, поскольку это напрямую влияет на долговечность, герметичность и безопасность системы. Использование специализированных материалов, таких как полипропилен, для агрессивных химических сред, или нержавеющей стали для требовательных применений, подчеркивает важность точного соответствия материала условиям эксплуатации.
Показатели давления не являются статичными и зависят от множества факторов, включая размер муфты, метод крепления шланга и тип используемой прокладки, а также температуру окружающей среды. Принцип "слабого звена" в системе означает, что безопасное рабочее давление всей сборки определяется наименее прочным компонентом.
Особое внимание следует уделить безопасности. Системы, такие как Vent-Lock™, Boss-Lock™ и EZ Boss-Lock™, предлагают различные уровни защиты от случайного рассоединения и сброса давления, что критически важно при работе с опасными или находящимися под давлением средами. Категорический запрет на использование камлоков со сжатым воздухом или паром является фундаментальным правилом безопасности, нарушение которого может привести к катастрофическим последствиям.
Наличие промышленных стандартов, таких как A-A-59326D, облегчает взаимозаменяемость компонентов от разных производителей, однако существуют значительные исключения, особенно для нестандартных размеров (½" и 8") и специализированных продуктов. Это обязывает пользователей проявлять повышенную внимательность к спецификациям производителя и предупреждениям о несовместимости.
В целом, камлоки являются незаменимым элементом в современных промышленных системах. Однако их эффективное и безопасное применение требует глубокого понимания их типов, конструктивных особенностей, материальных ограничений, рабочих параметров и строгих правил эксплуатации. Тщательный выбор, основанный на всестороннем анализе, является залогом надежности и безопасности в любых операциях по перекачке жидкостей.
