Установка фильтровальных мешков и каркасов Donaldson Modular Baghouse (Модели MBT и MBW)

Эффективная система фильтрации воздуха является ключевым элементом многих промышленных процессов, обеспечивая безопасность рабочей среды и защиту оборудования. Фильтровальные мешки и поддерживающие их каркасы играют центральную роль в таких системах. В данной статье мы подробно рассмотрим процесс установки фильтровальных мешков и каркасов на примере оборудования Modular Baghouse от Donaldson Company, Inc., ведущего производителя систем фильтрации.

Обзор модульных рукавных фильтров Donaldson (Модели MBT и MBW)

Описание и назначение оборудования

Модульные рукавные фильтры (Modular Baghouse) Donaldson, в частности модель MBT, представляют собой системы непрерывного действия, предназначенные для сбора взвешенной в воздухе пыли и твердых частиц. Простая и надежная конструкция эффективно справляется как с малыми, так и с большими объемами пыли. Режим непрерывной работы означает, что фильтры очищаются импульсами сжатого воздуха последовательно, по одному комплекту за раз, без необходимости остановки всей установки.

Основные сферы применения:

• Транспортировка материалов
• Весовые станции
• Смесительные баки
• Вентиляция бункеров
• Измельчение материалов
• Упаковочные операции

Наиболее часто данное оборудование используется в химической, литейной, горнодобывающей, пищевой, деревообрабатывающей, сельскохозяйственной, промышленной и фармацевтической отраслях. При наличии специальных модификаций, установка подходит для высокотемпературных применений.

Информация о бренде: Производителем данного оборудования является Donaldson Company, Inc. В стандартной комплектации используются фильтровальные мешки из материала Dura-Life™ весом 10,5 унций, также доступны опциональные материалы.

Технические характеристики и модели

Стандартные размеры установок MBT варьируются от 36 до 405 фильтровальных мешков длиной 5, 6, 8 или 10 футов. Установки оснащены быстросъемными продувочными трубами, круглыми мешками с защелкивающимся креплением и быстросъемными каркасами с полиэтиленовыми трубками Вентури.

Модульные рукавные фильтры доступны в двух основных исполнениях:

• MBT: Позволяет осуществлять замену фильтровальных мешков сверху, с возможностью хождения по крыше установки.
• MBW: Оснащен входным отсеком для чистого воздуха, обеспечивающим доступ внутрь. Примечание: Модель на 36 мешков доступна только в исполнении MBT.

Все модели предусматривают обслуживание фильтровальных мешков со стороны чистого воздуха. Производительность установок MB рассчитана на применение в диапазоне от 1 152 до 62 500 кубических футов в минуту (cfm).

Принцип работы установки

Поступление и фильтрация загрязненного воздуха

В установках с бункерным входом (стандартное исполнение, кроме моделей с высоким входом) пыльный воздух поступает через входное отверстие бункера, расположенное под фильтровальными мешками. Поток воздуха направляется вверх под углом $90^{\circ}$ в камеру грязного воздуха. Потеря энергии от поворота на $90^{\circ}$ и снижение скорости в бункере приводят к тому, что более тяжелые частицы оседают непосредственно в бункер. Входной дефлектор равномерно распределяет пыльный воздух вокруг фильтровальных мешков.

В установках с высоким входом (high inlet models) пыльный воздух поступает в секцию высокого входа рядом с фильтровальными мешками. Поток воздуха должен повернуться на $90^{\circ}$, чтобы пройти через секцию фильтровальных мешков. Потеря энергии при повороте и снижение скорости в этой секции также способствуют осаждению более тяжелых частиц пыли в бункер. Стандартные входные дефлекторы помогают равномерно распределять пыльный воздух.

Процесс фильтрации и регенерации

Пыль собирается на внешней поверхности каждого фильтровального мешка, образуя пылевой слой (кек), который повышает эффективность фильтрации. Чистый, отфильтрованный воздух проходит через фильтровальный мешок в камеру чистого воздуха и выводится через выходное отверстие.

Фильтровальные мешки очищаются автоматически и последовательно, по одному комплекту за раз, с помощью импульсов сжатого воздуха. Таймер активирует электромагнитный клапан, который заставляет соответствующий диафрагменный клапан подавать импульс сжатого воздуха в продувочную трубу. Сжатый воздух под высоким давлением пропускается через центр фильтровальных мешков, заставляя собранную пыль падать в бункер, откуда она выгружается в барабаны, шнековый конвейер или роторный клапан.

Установка фильтровальных мешков и каркасов

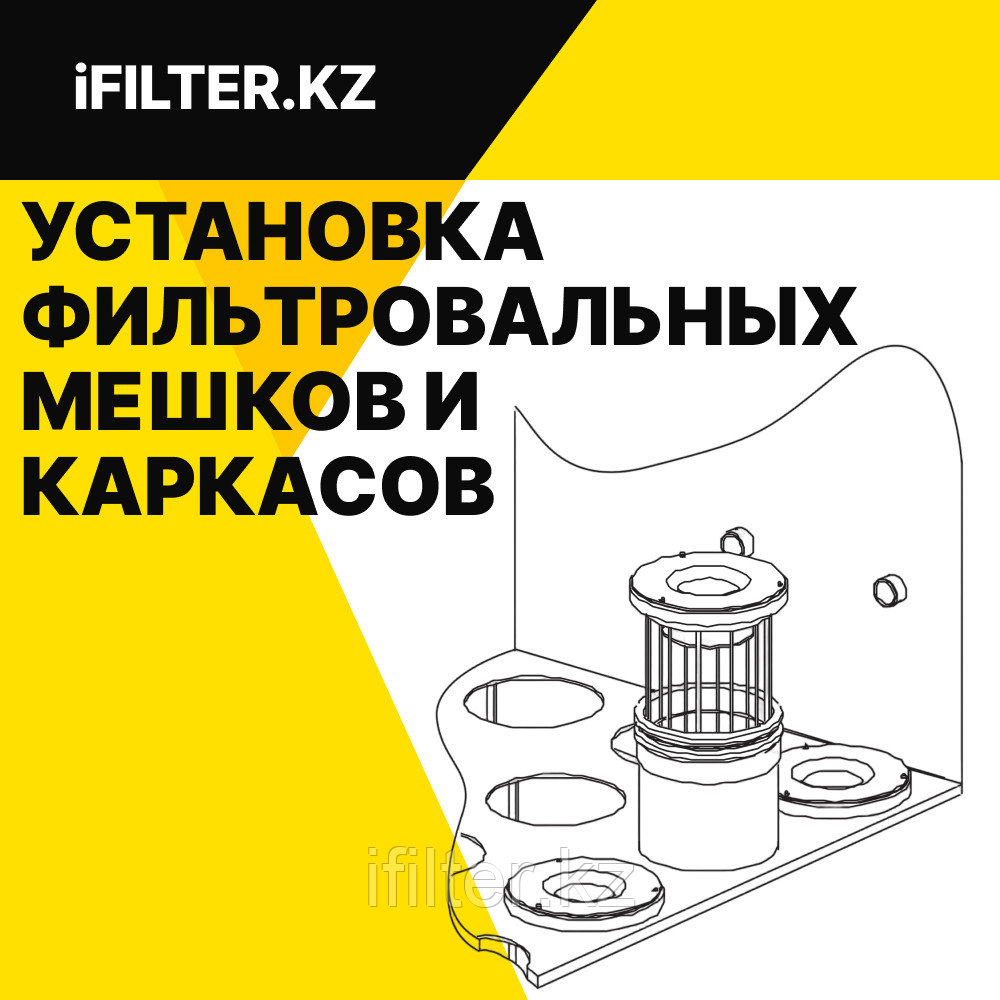

Установка фильтровальных мешков

1. Снимите сервисные дверцы камеры чистого воздуха, расположенные на верхней части установки.
2. Вставьте (защелкните) фильтровальный мешок в отверстие фильтровальной плиты (tubesheet). Отцентрируйте паз манжеты мешка в отверстии плиты.
3. Установите все фильтровальные мешки.

Установка каркасов

Каркасы бывают стандартные и шарнирные (артикулированные). Шарнирные каркасы опционально доступны для моделей 35MBT5, 6, 8 и 54MBT6, 8, 10.

Установка стандартных и шарнирных каркасов с быстросъемным механизмом:

1. Для шарнирных каркасов (если используются):
   • Вставьте нижнюю половину каркаса так, чтобы второе сверху кольцо нижней половины находилось над фильтровальной плитой.
   • Вставьте стержень или подобный предмет под второе сверху кольцо нижней половины каркаса, чтобы поддержать его и предотвратить падение в мешок.
   • Установите верхнюю половину каркаса на нижнюю и с усилием соедините их до щелчка. (Старайтесь максимально совместить вертикальные прутья каркаса, это облегчит его последующее извлечение).
   • Удалите поддерживающий стержень.
2. Для всех типов каркасов (стандартных и шарнирных):
   • Убедитесь, что ручка быстросъемного механизма каркаса находится в горизонтальном положении.
   • Вставьте каркас в фильтровальный мешок до тех пор, пока манжета каркаса не будет плотно прилегать к фильтровальной плите.
   • Для фиксации каркаса опустите ручку быстросъемного механизма на $90^{\circ}$ вниз. (Для извлечения каркаса ручку необходимо поднять на $90^{\circ}$).
3. Установите все каркасы.

Установка продувочных труб (Blowpipes)

1. Наденьте соединительную муфту на продувочную трубу.
2. Вставьте плоский конец продувочной трубы в монтажный кронштейн внутри коллектора так, чтобы отверстия на трубе были направлены вниз (к фильтровальным мешкам).
3. Расположите открытый конец продувочной трубы напротив соответствующего патрубка.
4. Надвиньте муфту на патрубок до упора в стенку корпуса.
5. Затяните обе компрессионные гайки муфты с помощью трубного ключа.
6. После установки всех компонентов закройте сервисные дверцы камеры чистого воздуха.

Важные указания по безопасности:

• Неправильное использование или модификация оборудования может привести к травмам.
• Горючие материалы, такие как шлифовальная пыль, бумага, древесина, алюминиевая или стальная пыль, сварочный дым и легковоспламеняющиеся растворители, представляют опасность пожара или взрыва.
• Соблюдайте особую осторожность при выборе и эксплуатации любого пылеулавливающего оборудования при наличии горючих материалов.
• Всегда консультируйтесь и соблюдайте все национальные и местные нормы, касающиеся пожарной и взрывобезопасности.
• Оборудование Donaldson не оснащается системами пожаротушения или взрывозащиты, если это не заказано специально.

Следуя этим инструкциям, вы сможете правильно установить фильтровальные мешки и каркасы, обеспечив эффективную и безопасную работу вашей системы пылеудаления Donaldson. Регулярное обслуживание и своевременная замена фильтрующих элементов являются залогом долговечной и бесперебойной работы оборудования.
