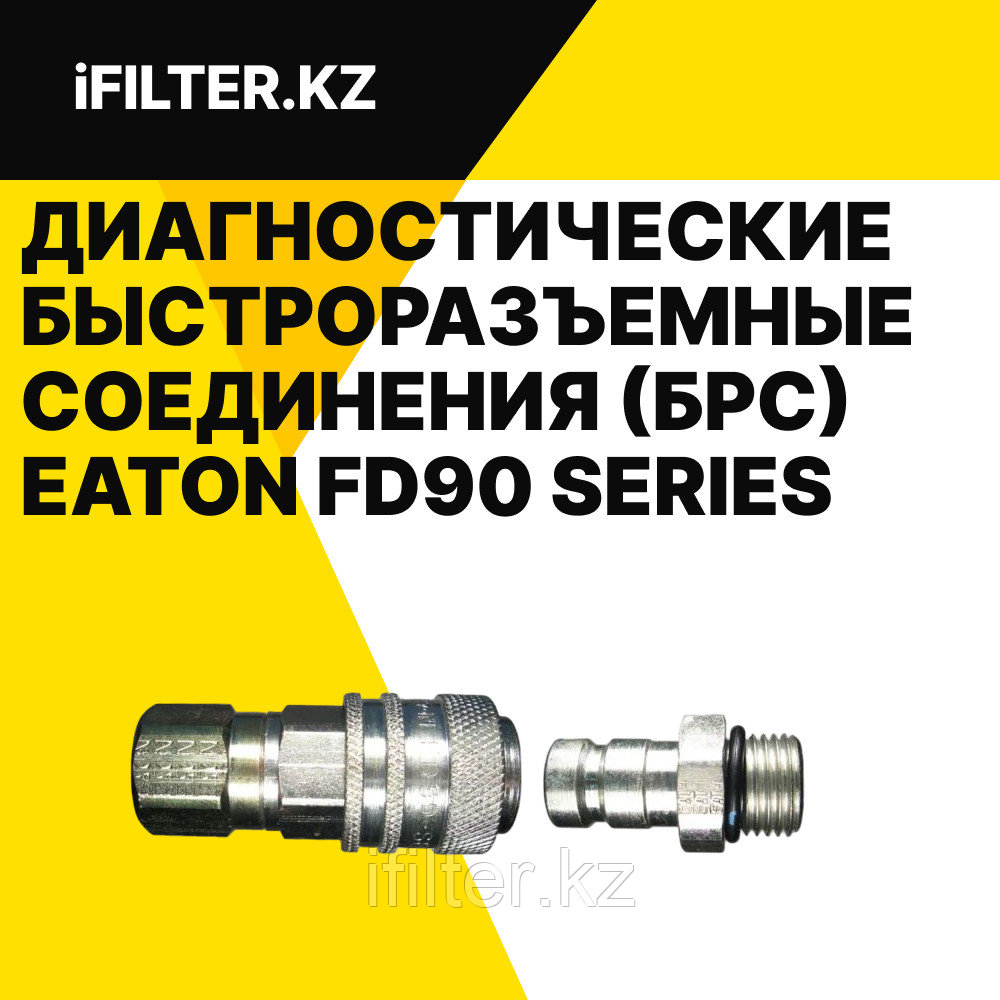

Диагностические быстроразъемные соединения (БРС) Eaton FD90 Series: Обзор и технические характеристики

16.05.25

Диагностические быстроразъемные соединения (БРС) Eaton FD90 Series: Обзор и технические характеристики

Eaton FD90 Series – Надежные диагностические БРС для гидравлических систем

Диагностические быстроразъемные соединения (БРС) Eaton FD90 Series разработаны для простого и эффективного подключения и отключения манометров в гидравлических системах. Это позволяет отказаться от необходимости установки стационарных манометров, обеспечивая гибкость и удобство при проведении диагностики. Соединения соответствуют стандарту SAE J1502.

Ключевые особенности и преимущества FD90 Series

Автоматическая муфта: Обеспечивает простое подключение одной рукой по принципу "push-to-connect".
Плоские торцевые клапаны: Минимизируют утечку рабочей жидкости и попадание воздуха в систему.
Самоуплотняющаяся конструкция клапана: Позволяет производить подключение и отключение при давлении до 500 psi (приблизительно 34.5 бар).
Широкий выбор концевых конфигураций: Гарантирует доступность для различных точек подключения в системе.
Материалы: Стандартный материал уплотнения – Buna-N. Корпус изготовлен из высокопрочной углеродистой стали с цинк-тривалентным покрытием.

Области применения

Основное назначение БРС FD90 Series – диагностическое тестирование давления в гидравлических системах. Они находят применение в различных отраслях, включая:

Сельское хозяйство
Пневматические системы
Системы перекачки гидравлических жидкостей
Специализированное оборудование
Холодильная техника

Технические характеристики Eaton FD90 Series

Основные физические характеристики

Характеристика	Значение
Размер корпуса соединения	1/4"
Максимальное рабочее давление	7,000 psi (483 бар)
Минимальное давление разрыва (в соединенном состоянии)	28,000 psi (1,931 бар)
Вакуум (только в соединенном состоянии)	28 дюймов рт.ст.
Номинальный расход	1.89 л/мин (0.6 гал/мин)
Попадание воздуха (макс.)	0.02 куб. см
Потеря жидкости (макс.)	0.10 куб. см

Габаритные размеры и артикулы (фитинги с внутренней трубной резьбой, с клапаном)

Артикул Buna-N	Артикул с пылезащитным колпачком Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (дюйм/мм)	Размеры B (дюйм/мм)	Шестигранник (дюйм/мм)
FD90-1034-02-04	FD90-1035-02-04	Ниппель/Male	1/4"	1/8"	1/8-27	Female NPT	1	1.70 / 43.2	-	0.62 / 15.7
FD90-1021-02-04	-	Розетка/Female	1/4"	1/8"	1/8-27	Female NPT	2	1.95 / 49.5	1.00 / 25.4	0.75 / 19.1
FD90-1034-04-04	FD90-1035-04-04	Ниппель/Male	1/4"	1/4"	1/4-18	Female NPT	1	1.90 / 48.3	-	0.75 / 19.1
FD90-1021-04-04	-	Розетка/Female	1/4"	1/4"	1/4-18	Female NPT	2	2.25 / 57.2	1.00 / 25.4	0.75 / 19.1

Габаритные размеры и артикулы (фитинги с наружной резьбой SAE O-Ring, с клапаном)

Артикул Buna-N	Артикул с пылезащитным колпачком Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (дюйм/мм)	Размеры B (дюйм/мм)	Шестигранник (дюйм/мм)
FD90-1044-03-04	FD90-1004-03-04	Ниппель/Male	1/4"	3/8"	3/8-24	Male SAE O-Ring	3	1.52 / 38.6	-	0.62 / 15.7
FD90-1044-04-04	FD90-1004-04-04	Ниппель/Male	1/4"	7/16"	7/16-20	Male SAE O-Ring	3	1.58 / 40.1	-	0.62 / 15.7
FD90-1044-05-04	FD90-1004-05-04	Ниппель/Male	1/4"	1/2"	1/2-20	Male SAE O-Ring	3	1.32 / 33.5	-	0.62 / 15.7
FD90-1044-06-04	FD90-1004-06-04	Ниппель/Male	1/4"	9/16"	9/16-18	Male SAE O-Ring	3	1.32 / 33.5	-	0.69 / 17.5

Габаритные размеры и артикулы (фитинги с наружной трубной резьбой, с клапаном)

Артикул Buna-N	Артикул с пылезащитным колпачком Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (дюйм/мм)	Размеры B (дюйм/мм)	Шестигранник (дюйм/мм)
FD90-1012-02-04	FD90-1045-02-04	Ниппель/Male	1/4"	1/8"	1/8-27	Male NPT	4	1.60 / 40.6	-	0.62 / 15.7
FD90-1012-04-04	FD90-1045-04-04	Ниппель/Male	1/4"	1/4"	1/4-18	Male NPT	4	1.49 / 37.8	-	0.69 / 17.5

Габаритные размеры и артикулы (фитинги с наружной метрической резьбой O-Ring, с клапаном)

Артикул Buna-N	Артикул с пылезащитным колпачком Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (мм (дюйм))	Размеры B (мм (дюйм))	Шестигранник (мм (дюйм))
FD90-1046-06-04	FD90-1047-06-04	Ниппель/Male	1/4"	M14	M14x1.5	Male O-Ring	5	38.5 (1.52)	-	19.1 (0.75)

Артикул Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (мм (дюйм))	Размеры B (мм (дюйм))	Шестигранник (мм (дюйм))
FD90-1090-10-04	Ниппель/Male	1/4"	M10	M10x1	Metric O-Ring	8	40.1 (1.58)	18.3 (0.72)	-

Габаритные размеры и артикулы (фитинги с внутренней резьбой SAE O-Ring, с клапаном)

Артикул Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (мм (дюйм))	Размеры B (мм (дюйм))	Шестигранник (мм (дюйм))
FD90-1041-09-04	Розетка/Female	1/4"	7/16"	7/16-20	Female SAE O-Ring	2	55.9 (2.20)	25.40 (1.00)	19.1 (0.75)

Габаритные размеры и артикулы (фитинги с наружной резьбой ORS под переборку, с клапаном)

Артикул Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (дюйм/мм)	Размеры B (дюйм/мм)	Шестигранник (мм (дюйм))
FD90-1206-04-04	Ниппель/Male	1/4"	9/16"	9/16-18	Male ORS Bulkhead	6	2.46 / 62.5	0.81 / 20.6	20.6 (0.81)

Габаритные размеры и артикулы (фитинги с накидной гайкой ORS, с клапаном)

Артикул Buna-N	Тип соединения	Размер корпуса	Размер порта	Резьба	Тип резьбы	Рис.	Размеры A (дюйм/мм)	Размеры B (дюйм/мм)	Шестигранник (дюйм/мм)
FD90-1061-04-04	Ниппель/Male	1/4"	9/16"	9/16-18	Female ORS Swivel	7	1.79 / 46.5	0.87 / 22.1	17.5 (0.69)
FD90-1061-06-04	Ниппель/Male	1/4"	11/16"	11/16-16	Female ORS Swivel	7	1.83 / 46.5	0.94 / 23.9	20.6 (0.81)
FD90-1061-08-04	Ниппель/Male	1/4"	13/16"	13/16-16	Female ORS Swivel	7	1.93 / 49.0	1.08 / 27.4	23.9 (0.94)

Пылезащитные колпачки

Для защиты ниппельных (Male) частей БРС от загрязнений предусмотрены пылезащитные колпачки.

Описание	Размер корпуса	Артикул
Пылезащитный колпачок для ниппеля	1/4"	FD90-1040-04-04
