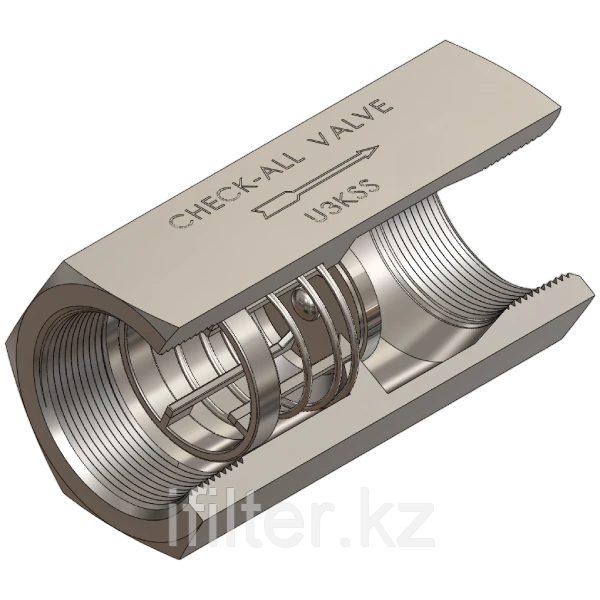

Обратные клапаны Eaton R4000 Series представляют собой высококачественные компоненты, предназначенные для использования в различных гидравлических и пневматических системах. Их основная функция – обеспечение однонаправленного потока рабочей жидкости или газа, а также ограничение внутреннего давления в линии до установленного значения давления открытия (cracking pressure).
Компания Eaton является известным производителем гидравлических компонентов, и ее продукция соответствует высоким стандартам качества, включая Европейскую Директиву по Оборудованию, работающему под давлением 97/23 EC.
Обратные клапаны R4000 Series разработаны для работы с жидкостями и находят широкое применение в следующих отраслях:
Важно: При использовании клапанов R4000 с газами (за исключением нестабильных газов) пользователь должен убедиться, что звуковые частоты не будут превышать 1 Гц. Клапаны R4000 не должны использоваться в качестве предохранительных устройств согласно директиве PED 97/23 EC.
Серия R4000 включает клапаны, изготовленные из различных материалов, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации.
Эти клапаны предназначены для многоцелевых гидравлических применений.
Технические характеристики стальных клапановФизические характеристики:
| Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Макс. рабочее давление (бар/psi) - неопасные жидкости и газы группы 2 | Макс. рабочее давление (бар/psi) - опасные жидкости и газы группы 1 | Номинальный поток (Л/мин / gpm) |
|---|---|---|---|---|
| 1/8 | 3.8 | 700 / 10150 | 700 / 10150 | 4.5 / 1.19 |
| 1/4 | 5.7 | 700 / 10150 | 700 / 10150 | 14.2 / 3.75 |
| 3/8 | 7.6 | 700 / 10150 | 700 / 10150 | 22 / 5.81 |
| 1/2 | 10.3 | 500 / 7250 | 500 / 7250 | 32 / 8.45 |
| 3/4 | 14.2 | 500 / 7250 | 500 / 7250 | 72 / 19 |
| 1 | 16.5 | 500 / 7250 | 500 / 7250 | 117 / 30.9 |
| 1 1/4 | 20.5 | 300 / 4350 | 300 / 4350 | 188 / 49.66 |
| 1 1/2 | 25.8 | 300 / 4350 | 232 / 61.29 (Указано 550 / 38 для опасных сред в таблице, возможно, опечатка в исходном документе. Приведены значения для неопасных) | 232 / 61.29 |
| 2 | 34.7 | 300 / 4350 | 28 / 393 (Указано 405 / 28 для опасных сред в таблице, возможно, опечатка в исходном документе. Приведены значения для неопасных) | 393 / 103.81 |

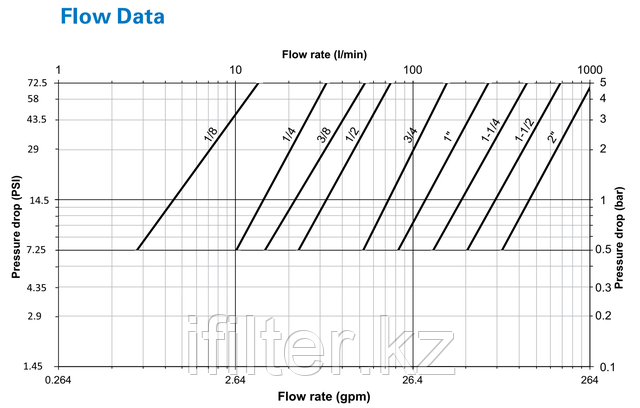

*Значения номинального потока указаны для перепада давления 1 бар / 14.5 psi.
Данные по уплотнительным эластомерам:
| Эластомер уплотнения | Максимальный диапазон рабочих температур |
|---|---|
| NBR (Нитрил) | -20°C +100°C / -4°F +212°F |
| FKM (Фторкаучук) | -20°C +200°C / -4°F +392°F |
| EPDM (Этилен-пропилен)** | -40°C +150°C / -40°F +302°F |
*Только для справки, на основе рекомендуемых температур Eaton.
**В соответствии с NFL 17-241 или NAS 1613 rev. 5.
Артикулы и размеры стальных клапанов
Давление открытия 0.5 бар (7.25 psi):
| Артикул (FKM) | Артикул (EPDM) | Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Размер резьбы (внутренняя, BSPP) | A (мм) | B (мм) | Шестигранник (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|
| RZ04000V0 | RZ04000E0 | 1/8 | 3.8 | G1/8 | 37 | 17.5 | 16 | 45 |
| RZ04010V0 | RZ04010E0 | 1/4 | 5.7 | G1/4 | 50 | 21 | 19 | 80 |
| RZ04020V0 | RZ04020E0 | 3/8 | 7.6 | G3/8 | 60 | 25 | 23 | 130 |
| RZ04030V0 | RZ04030E0 | 1/2 | 10.3 | G1/2 | 70 | 29.2 | 27 | 200 |
| RZ04040V0 | RZ04040E0 | 3/4 | 14.2 | G3/4 | 86 | 38 | 35 | 420 |
| RZ04050V0 | RZ04050E0 | 1 | 16.5 | G1 | 100 | 45 | 41 | 640 |
| RZ04060VD | RZ04060E0 | 1 1/4 | 20.5 | G1 1/4 | 130 | 61 | 55 | 1570 |
| RZ04070V0 | RZ04070E0 | 1 1/2 | 25.8 | G1 1/2 | 135 | 72 | 65 | 2340 |
| RZ04090V0 | RZ04090E0 | 2 | 34.7 | G2 | 150 | 84 | 75 | 2980 |
*Артикулы для уплотнения NBR не указаны в этой таблице, но присутствуют для других материалов.
Давление открытия 1 бар (14.5 psi):
| Артикул (FKM) | Артикул (EPDM) | Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Размер резьбы (внутренняя, BSPP) | A (мм) | B (мм) | Шестигранник (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|
| RZ04000VB | RZ04000EB | 1/8 | 3.8 | G1/8 | 37 | 17.5 | 16 | 45 |
| RZ04010VB | RZ04010EB | 1/4 | 5.7 | G1/4 | 50 | 21 | 19 | 80 |
| RZ04020VB | RZ04020EB | 3/8 | 7.6 | G3/8 | 60 | 25 | 23 | 130 |
| RZ04030VB | RZ04030EB | 1/2 | 10.3 | G1/2 | 70 | 29.2 | 27 | 200 |
| RZ04040VB | RZ04040EB | 3/4 | 14.2 | G3/4 | 86 | 38 | 35 | 420 |
| RZ04050VB | RZ04050EB | 1 | 16.5 | G1 | 100 | 45 | 41 | 640 |
| RZ04060VB | RZ04060EB | 1 1/4 | 20.5 | G1 1/4 | 130 | 61 | 55 | 1570 |
| RZ04070VB | RZ04070EB | 1 1/2 | 25.8 | G1 1/2 | 135 | 72 | 65 | 2340 |
| RZ04090VB | RZ04090EB | 2 | 34.7 | G2 | 150 | 84 | 75 | 2980 |
*Артикулы для уплотнения NBR не указаны в этой таблице, но присутствуют для других материалов.
*Альтернативные типы присоединений доступны по запросу, в зависимости от размера.
Латунные клапаны R4000 Series предназначены для работы с жидкостями во всех отраслях промышленности и для линий перекачки жидкостей.

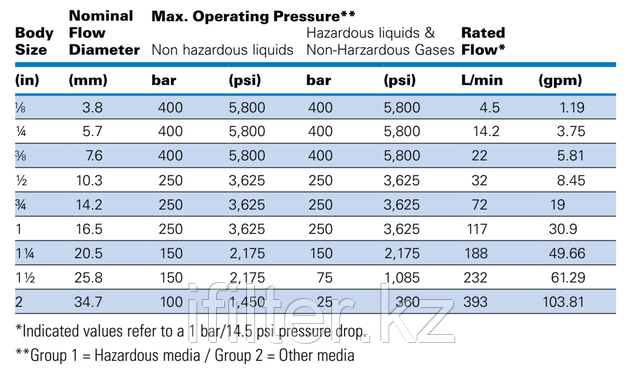

Технические характеристики латунных клапановФизические характеристики:
| Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Макс. рабочее давление (бар/psi) - неопасные жидкости | Макс. рабочее давление (бар/psi) - опасные жидкости и неопасные газы | Номинальный поток (Л/мин / gpm) |
|---|---|---|---|---|
| 1/8 | 3.8 | 400 / 5800 | 400 / 5800 | 4.5 / 1.19 |
| 1/4 | 5.7 | 400 / 5800 | 400 / 5800 | 14.2 / 3.75 |
| 3/8 | 7.6 | 400 / 5800 | 400 / 5800 | 22 / 5.81 |
| 1/2 | 10.3 | 250 / 3625 | 250 / 3625 | 32 / 8.45 |
| 3/4 | 14.2 | 250 / 3625 | 250 / 3625 | 72 / 19 |
| 1 | 16.5 | 250 / 3625 | 250 / 3625 | 117 / 30.9 |
| 1 1/4 | 20.5 | 150 / 2175 | 150 / 2175 | 188 / 49.66 |
| 1 1/2 | 25.8 | 150 / 2175 | 75 / 1085 | 232 / 61.29 |
| 2 | 34.7 | 100 / 1450 | 25 / 360 | 393 / 103.81 |
*Значения номинального потока указаны для перепада давления 1 бар / 14.5 psi.
Данные по уплотнительным эластомерам:
| Эластомер уплотнения | Максимальный диапазон рабочих температур |
|---|---|
| NBR (Нитрил) | -20°C +100°C / -4°F +212°F |
| FKM (Фторкаучук) | -20°C +200°C / -4°F +392°F |
| EPDM (Этилен-пропилен)** | -40°C +150°C / -40°F +302°F |
*Только для справки, на основе рекомендуемых температур Eaton.
**В соответствии с NFL 17-241 или NAS 1613 rev. 5.

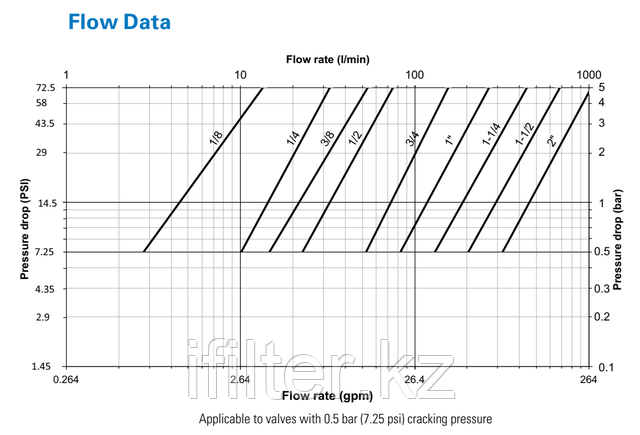

Давление открытия 0.5 бар (7.25 psi):
| Артикул (NBR) | Артикул (FKM) | Артикул (EPDM) | Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Размер резьбы (внутренняя, BSPP) | A (мм) | B (мм) | Шестигранник (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| RL0400000 | RL04000V0 | RL04000ED | 1/8 | 3.8 | G1/8 | 37 | 17.5 | 16 | 50 |
| RL0401000 | RL04010V0 | RL04010E0 | 1/4 | 5.7 | G1/4 | 50 | 21 | 19 | 85 |
| RL0402000 | RL04020V0 | RL04020E0 | 3/8 | 7.6 | G3/8 | 60 | 25 | 23 | 140 |
| RL0403000 | RL04030V0 | RL04030E0 | 1/2 | 10.3 | G1/2 | 70 | 29.2 | 27 | 215 |
| RL0404000 | RL04040V0 | RL04040E0 | 3/4 | 14.2 | G3/4 | 86 | 38 | 35 | 460 |
| RL0405000 | RL04050V0 | RL04050E0 | 1 | 16.5 | G1 | 100 | 45 | 41 | 690 |
| RL04060V0 | RL04060E0 | 1 1/4 | 20.5 | G1 1/4 | 130 | 61 | 55 | 1690 | |
| RL04070V0 | RL04070E0 | 1 1/2 | 25.8 | G1 1/2 | 135 | 72 | 65 | 2590 | |
| RL04090V0 | RL04090E0 | 2 | 34.7 | G2 | 150 | 84 | 75 | 3400 |
*Размеры корпуса 1 1/4", 1 1/2" и 2" стандартно поставляются с уплотнениями FKM.
Давление открытия 1 бар (14.5 psi):
| Артикул (NBR) | Артикул (FKM) | Артикул (EPDM) | Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Размер резьбы (внутренняя, BSPP) | A (мм) | B (мм) | Шестигранник (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| RL040000B | RL04000VB | RL04000EB | 1/8 | 3.8 | G1/8 | 37 | 17.5 | 16 | 50 |
| RL040100B | RL04010VB | RL04010EB | 1/4 | 5.7 | G1/4 | 50 | 21 | 19 | 85 |
| RL040200B | RL04020VB | RL04020EB | 3/8 | 7.6 | G3/8 | 60 | 25 | 23 | 140 |
| RL040300B | RL04030VB | RL04030EB | 1/2 | 10.3 | G1/2 | 70 | 29.2 | 27 | 215 |
| RL040400B | RL04040VB | RL04040EB | 3/4 | 14.2 | G3/4 | 86 | 38 | 35 | 460 |
| RL040500B | RL04050VB | RL04050EB | 1 | 16.5 | G1 | 100 | 45 | 41 | 690 |
| RL04060VB | RL04060EB | 1 1/4 | 20.5 | G1 1/4 | 130 | 61 | 55 | 1690 | |
| RL04070VB | RL04070EB | 1 1/2 | 25.8 | G1 1/2 | 135 | 72 | 65 | 2590 | |
| RL04090VB | RL04090EB | 2 | 34.7 | G2 | 150 | 84 | 75 | 3400 |
*Размеры корпуса 1 1/4", 1 1/2" и 2" стандартно поставляются с уплотнениями FKM.
*Альтернативные типы присоединений доступны по запросу, в зависимости от размера.
Клапаны R4000 из нержавеющей стали предназначены для работы с жидкостями во всех отраслях промышленности и для линий перекачки жидкостей. Используемый материал (AISI 316L) обеспечивает превосходную коррозионную стойкость.

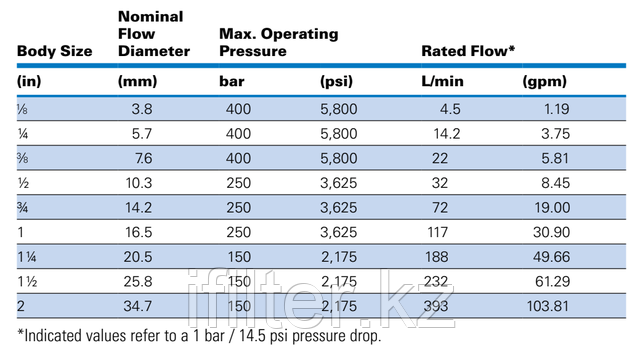

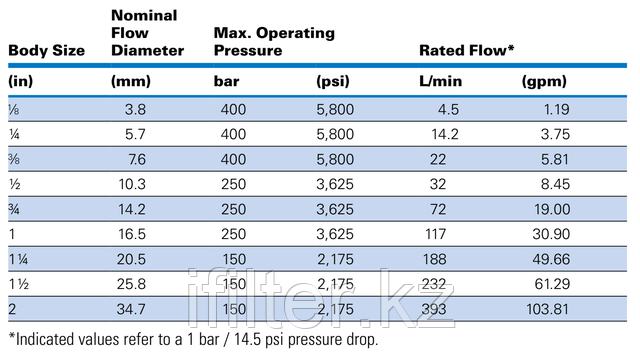

Технические характеристики клапанов из нержавеющей сталиФизические характеристики:
| Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Макс. рабочее давление (бар/psi) | Номинальный поток (Л/мин / gpm) |
|---|---|---|---|
| 1/8 | 3.8 | 400 / 5800 | 4.5 / 1.19 |
| 1/4 | 5.7 | 400 / 5800 | 14.2 / 3.75 |
| 3/8 | 7.6 | 400 / 5800 | 22 / 5.81 |
| 1/2 | 10.3 | 250 / 3625 | 32 / 8.45 |
| 3/4 | 14.2 | 250 / 3625 | 72 / 19.00 |
| 1 | 16.5 | 250 / 3625 | 117 / 30.90 |
| 1 1/4 | 20.5 | 150 / 2175 | 188 / 49.66 |
| 1 1/2 | 25.8 | 150 / 2175 | 232 / 61.29 |
| 2 | 34.7 | 150 / 2175 | 393 / 103.81 |

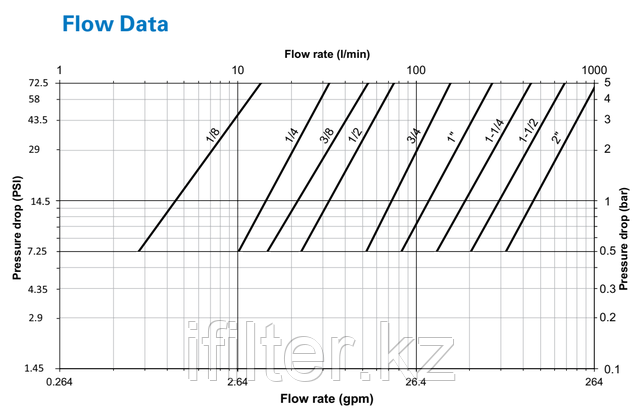

*Значения номинального потока указаны для перепада давления 1 бар / 14.5 psi.
Данные по уплотнительным эластомерам:
| Эластомер уплотнения | Максимальный диапазон рабочих температур |
|---|---|
| FKM (Фторкаучук)* | -20°C +200°C / -4°F +392°F |
| EPDM (Этилен-пропилен)** | -40°C +150°C / -40°F +302°F |
*Только для справки, на основе рекомендуемых температур Eaton.
**В соответствии с NFL 17-241 или NAS 1613 rev. 5.
Давление открытия 0.5 бар (7 psi): (Примечание: в документе указано 7 psi, что соответствует примерно 0.48 бар, вероятно имеется в виду стандартное значение 0.5 бар / 7.25 psi)
| Артикул (FKM) | Артикул (EPDM) | Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Размер резьбы (внутренняя, BSPP) | A (мм) | B (мм) | Шестигранник (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|
| RZ04000V0 | RZ04000E0 | 1/8 | 3.8 | G1/8 | 37 | 17.5 | 16 | 45 |
| RZ04010V0 | RZ04010E0 | 1/4 | 5.7 | G1/4 | 50 | 21 | 19 | 80 |
| RZ04020V0 | RZ04020E0 | 3/8 | 7.6 | G3/8 | 60 | 25 | 23 | 130 |
| RZ04030V0 | RZ04030E0 | 1/2 | 10.3 | G1/2 | 70 | 29.2 | 27 | 200 |
| RZ04040V0 | RZ04040E0 | 3/4 | 14.2 | G3/4 | 86 | 38 | 35 | 420 |
| RZ04050V0 | RZ04050E0 | 1 | 16.5 | G1 | 100 | 45 | 41 | 640 |
| RZ04060V0 | RZ04060E0 | 1 1/4 | 20.5 | G1 1/4 | 130 | 61 | 55 | 1570 |
| RZ04070V0 | RZ04070E0 | 1 1/2 | 25.8 | G1 1/2 | 135 | 72 | 65 | 2340 |
| RZ04090V0 | RZ04090E0 | 2 | 34.7 | G2 | 150 | 84 | 75 | 2980 |
*Артикулы для уплотнения NBR не указаны для нержавеющей стали.
Давление открытия 1 бар (14.5 psi):
| Артикул (FKM) | Артикул (EPDM) | Размер корпуса (дюйм) | Номинальный проходной диаметр (мм) | Размер резьбы (внутренняя, BSPP) | A (мм) | B (мм) | Шестигранник (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|
| RZ04000VB | RZ04000EB | 1/8 | 3.8 | G1/8 | 37 | 17.5 | 16 | 45 |
| RZ04010VB | RZ04010EB | 1/4 | 5.7 | G1/4 | 50 | 21 | 19 | 80 |
| RZ04020VB | RZ04020EB | 3/8 | 7.6 | G3/8 | 60 | 25 | 23 | 130 |
| RZ04030VB | RZ04030EB | 1/2 | 10.3 | G1/2 | 70 | 29.2 | 27 | 200 |
| RZ04040VB | RZ04040EB | 3/4 | 14.2 | G3/4 | 86 | 38 | 35 | 420 |
| RZ04050VB | RZ04050EB | 1 | 16.5 | G1 | 100 | 45 | 41 | 640 |
| RZ04060VB | RZ04060EB | 1 1/4 | 20.5 | G1 1/4 | 130 | 61 | 55 | 1570 |
| RZ04070VB | RZ04070EB | 1 1/2 | 25.8 | G1 1/2 | 135 | 72 | 65 | 2340 |
| RZ04090VB | RZ04090EB | 2 | 34.7 | G2 | 150 | 84 | 75 | 2980 |
*Артикулы для уплотнения NBR не указаны для нержавеющей стали.
*Альтернативные типы присоединений доступны по запросу, в зависимости от размера.
Для получения дополнительной информации о совместимости с жидкостями и альтернативных вариантах исполнения, пожалуйста, обращайтесь в техническую поддержку Eaton.
