Компания Eaton представляет серию L7000 – быстроразъемные соединения (БРС) полнопроходного типа, разработанные для систем, где требуется максимальная пропускная способность и отсутствует необходимость в клапанном механизме. Эти соединения отличаются прочной конструкцией и высокой устойчивостью к механическим и гидравлическим нагрузкам благодаря термообработке и использованию закаленных материалов, аналогично серии Eaton H5000.
Серия L7000 доступна в трех вариантах исполнения по материалу: сталь, латунь и нержавеющая сталь, что позволяет подобрать оптимальное решение для различных рабочих сред и условий эксплуатации.
БРС серии L7000 предназначены для использования в различных отраслях и системах, включая:
Продукция Eaton соответствует Европейской Директиве по оборудованию, работающему под давлением 97/23/EC. Соединения с номинальным диаметром до 25 мм включительно разработаны и изготовлены в соответствии со статьей 3.3. Соединения с номинальным диаметром более 25 мм разработаны и изготовлены в соответствии с модулем A (для стали) или D1 (для нержавеющей стали). Латунные соединения с диаметром свыше 25 мм также соответствуют статье 3.3. Важно отметить, что соединения не должны использоваться для транспортировки нестабильных газов. Для латунных соединений с номинальным диаметром более 25 мм не рекомендуется использование с газами Группы 1 (опасные среды).
Стальные БРС Eaton L7000 Series являются полнопроходными соединениями с прочной конструкцией. Термообработка и использование закаленных материалов обеспечивают превосходную устойчивость к механическим и гидравлическим нагрузкам.
| Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Жидкости и Газы (Неопасные, Группа 2) бар (psi) | Жидкости и Газы (Опасные, Группа 1) бар (psi) |
|---|---|---|---|
| 8 | 1000 (14500) | 1000 (14500) | |
| 10 | 700 (10150) | 700 (10150) | |
| * | 12 | 600 (8700) | 800 (8700) |
| 1/2 | 15 | 500 (7250) | 500 (7250) |
| 20 | 400 (5800) | 400 (5800) | |
| 1 | 25 | 300 (4350) | 300 (4350) |
| 1 1/4 | 33 | 200 (2900) | 30 (435) |
| 1 1/2 | 40 | 150 (2175) | 24 (345) |
| 2 | 50 | 100 (1450) | 19 (275) |
_* Для данного типоразмера указано отличное от других значение для опасных сред.
Температурный Диапазон Эксплуатации Уплотнений| Материал Уплотнения | Диапазон Рабочих Температур |
|---|---|
| NBR (Нитрил) | -20°C до +100°C / -4°F до +212°F |
| FKM (Фторкаучук) | -20°C до +200°C / -4°F до +392°F |
| EPDM (Этилен-Пропилен) | -40°C до +150°C / -40°F до +302°F (в соответствии с NFL 17-241 или NAS 1613 ред. 5, в зависимости от размера) |
| Артикул (NBR) | Артикул (FKM) | Артикул (EPDM) | Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Размер Резьбы (BSPP) | A (мм) | B (мм) | C (мм) | Под Ключ (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|
| LA0700100 | LA07001V0 | LA07001E0 | 8 | 1/4-19 | 41.5 | 24 | 21 | 16 | 86 | |
| LA0701100 | LA07011V0 | LA07011E0 | 1/4 | 10 | 1/4-19 | 36 | 28 | 21 | 19 | 87 |
| LA0702100 | LA07021V0 | LA07021E0 | 12 | 3/8-19 | 38 | 34 | 26 | 23 | 129 | |
| LA0703100 | LA07031V0 | LA07031E0 | 1/2 | 15 | 1/2-14 | 45 | 38 | 30 | 27 | 177 |
| LA0704100 | LA07041VO | LA07041E0 | 20 | 3/4-14 | 56 | 48 | 38 | 35 | 355 | |
| LA0705100 | LA07051V0 | LA07051E0 | 1 | 25 | 1-11 | 61 | 52 | 45 | 41 | 440 |
| LA07061V0 | LA07061E0 | 1 1/4 | 33 | 1 1/4-11 | 67 | 75 | 60 | 55 | 975 | |
| LA07071V0 | LA07071E0 | 1 1/2 | 40 | 1 1/2-11 | 86 | 85 | 72 | 65 | 1745 | |
| LA07091V0 | LA07091E0 | 2 | 50 | 2-11 | 88 | 97 | 83 | 75 | 1865 |
_*Типоразмеры 1/2, 1 1/2 и 2 дюйма стандартно поставляются с уплотнениями FKM._ _Возможны другие варианты присоединительной резьбы по запросу._
| Артикул (NBR) | Артикул (FKM) | Артикул (EPDM) | Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Размер Резьбы (BSPP) | D (мм) | E (мм) | F (мм) | G (мм) | Hex (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LA0700200 | LA07002V0 | LA07002E0 | 1/4 | 8 | 1/4-19 | 26 | 18.4 | 11 | 10.5 | 16 | 19 |
| LA0701200 | LA07012V0 | LA07012E0 | 10 | 1/4-19 | 25.5 | 14.2 | 21 | 10.5 | 19 | 26 | |
| LA0702200 | LA07022V0 | LA07022E0 | 12 | 3/8-19 | 28 | 19 | 26 | 10.7 | 23 | 45 | |
| LA0703200 | LA07032V0 | LA07032E0 | 1/2 | 15 | 1/2-14 | 33 | 20.6 | 30 | 13 | 27 | 54 |
| LA0704200 | LA07042V0 | LA07042E0 | 20 | 3/4-14 | 40 | 27.9 | 38 | 14 | 35 | 117 | |
| LA0705200 | LA07052V0 | LA07052E0 | 1 | 25 | 1-11 | 44 | 32.4 | 45 | 18.5 | 41 | 155 |
| LA0706200 | LA07062V0 | LA07062E0 | 1 1/4 | 33 | 1 1/4-11 | 54 | 44 | 60 | 21 | 55 | 424 |
| LA0707200 | LA07072V0 | LA07072E0 | 1 1/2 | 40 | 1 1/2-11 | 59 | 53.5 | 71.9 | 22 | 65 | 656 |
| LA0709200 | LAD7092V0 | LA07092E0 | 2 | 50 | 2-11 | 68 | 62.8 | 83 | 27 | 75 | 839 |
_*Возможны другие варианты присоединительной резьбы по запросу._ _Для получения длины соединенной пары необходимо сложить размеры A и G._
| Типоразмер Корпуса (дюйм) | Артикул Заглушки для Розетки (Анодированный алюминий) | Артикул Колпачка для Ниппеля (Анодированный алюминий) |
|---|---|---|
| HD0510100 | HD0510200 | |
| 1/4 | HD0511100 | HD0511200 |
| HD0512100 | HD0512200 | |
| 1/2 | HD0513100 | HD0513200 |
| HD0514100 | HD0514200 | |
| 1 | HD0515100 | HD0515200 |
| 1 1/4 | HD0516100 | HD0516200 |
| 1 1/2 | HD0517100 | HD0517200 |
| 2 | HD0519100 | HD0519200 |
Латунные БРС Eaton L7000 Series – это полнопроходные соединения, предназначенные для систем, где требуется максимальная пропускная способность и нет необходимости в клапанах. В основном используются для перекачки жидкостей в условиях, где не требуется нержавеющая сталь, и обеспечивают хорошую коррозионную стойкость.
| Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Жидкости (Группы 1 и 2) бар (psi) | Газы (Группа 2) бар (psi) |
|---|---|---|---|
| 1/4 | 8 | 300 (4350) | 300 (4350) |
| 3/8 | 10 | 230 (3335) | 230 (3335) |
| 1/2 | 12 | 175 (2535) | 175 (2535) |
| 15 | 150 (2175) | 150 (2175) | |
| 20 | 125 (1810) | 125 (1810) | |
| 1 | 25 | 100 (1450) | 100 (1450) |
| 1 1/4 | 33 | 60 (870) | 30 (435) |
| 1 1/2 | 40 | 50 (725) | 25 (360) |
| 2 | 50 | 40 (580) | 20 (290) |
_*Номинальные диаметры свыше 25 мм не должны использоваться для транспортировки газов Группы 1 (согласно PED 97/23 EC).
Температурный Диапазон Эксплуатации Уплотнений| Материал Уплотнения | Диапазон Рабочих Температур |
|---|---|
| NBR (Нитрил) | -20°C до +100°C / -4°F до +212°F |
| FKM (Фторкаучук) | -20°C до +200°C / -4°F до +392°F |
| EPDM (Этилен-Пропилен) | -40°C до +150°C / -40°F до +302°F (в соответствии с NFL 17-241 или NAS 1613 ред. 5, в зависимости от размера) |
Розетки (Внутренняя часть)
| Артикул (NBR) | Артикул (FKM) | Артикул (EPDM) | Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Размер Резьбы (BSPP) | A (мм) | B (мм) | C (мм) | Под Ключ (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|
| LL0700100 | LL07001VO | LL07001E0 | 1/4 | 8 | 1/4-28 | 41.5 | 24 | 21 | 16 | 95 |
| LL0701100 | LL07011V0 | LL07011E0 | 3/8 | 10 | 3/8-19 | 36 | 28 | 21 | 19 | 96 |
| LL0702100 | LL07021V0 | LL07021E0 | 1/2 | 12 | 1/2-19 | 38 | 34 | 26 | 23 | 142 |
| LL0703100 | LL07031V0 | LL07031E0 | 15 | 3/4-14 | 45 | 38 | 30 | 27 | 195 | |
| LL0704100 | LL07041V0 | LL07041E0 | 20 | 3/4-14 | 56 | 48 | 38 | 35 | 391 | |
| LL0705100 | LL07051V0 | LL07051E0 | 1 | 25 | 1-11 | 61 | 52 | 45 | 41 | 484 |
| LL07061V0 | LL07061E0 | 1 1/4 | 33 | 1 1/4-11 | 67 | 75 | 60 | 55 | 1073 | |
| LL07071V0 | LL07071E0 | 1 1/2 | 40 | 1 1/2-11 | 86 | 85 | 72 | 65 | 1920 | |
| LL07091V0 | LL07091E0 | 2 | 50 | 2-11 | 88 | 97 | 83 | 75 | 2052 |
_*Типоразмеры 1/2, 1 1/2 и 2 дюйма стандартно поставляются с уплотнениями FKM._ _Возможны другие варианты присоединительной резьбы по запросу._
Ниппели (Наружная часть)
| Артикул (NBR) | Артикул (FKM) | Артикул (EPDM) | Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Размер Резьбы (BSPP) | D (мм) | E (мм) | F (мм) | G (мм) | Hex (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LL0700200 | LL07002V0 | LL07002E0 | 1/4 | 8 | 1/4-28 | 26 | 11 | 18.4 | 10.5 | 16 | 21 |
| LL0701200 | LL07012V0 | LL07012E0 | 3/8 | 10 | 3/8-19 | 25.5 | 14.2 | 21 | 10.5 | 19 | 29 |
| LL0702200 | LL07022V0 | LL07022E0 | 1/2 | 12 | 1/2-19 | 28 | 19 | 26 | 10.7 | 23 | 50 |
| LL0703200 | LL07032V0 | LL07032E0 | 15 | 3/4-14 | 33 | 20.6 | 30 | 13 | 27 | 59 | |
| LL0704200 | LL07042V0 | LL07042E0 | 20 | 3/4-14 | 40 | 27.9 | 38 | 14 | 35 | 129 | |
| LL0705200 | LL07051VO | LL07052E0 | 1 | 25 | 1-11 | 44 | 32.4 | 45 | 18.5 | 41 | 171 |
| LL0706200 | LL07062V0 | LL07062E0 | 1 1/4 | 33 | 1 1/4-11 | 54 | 44 | 60 | 21 | 55 | 466 |
| LL0707200 | LL07072V0 | LL07072E0 | 1 1/2 | 40 | 1 1/2-11 | 59 | 53.5 | 71.9 | 22 | 65 | 722 |
| LL0709200 | LL07092V0 | LL07092E0 | 2 | 50 | 2-11 | 68 | 62.8 | 83 | 27 | 75 | 923 |
_*Возможны другие варианты присоединительной резьбы по запросу._ _Для получения длины соединенной пары необходимо сложить размеры A и G._

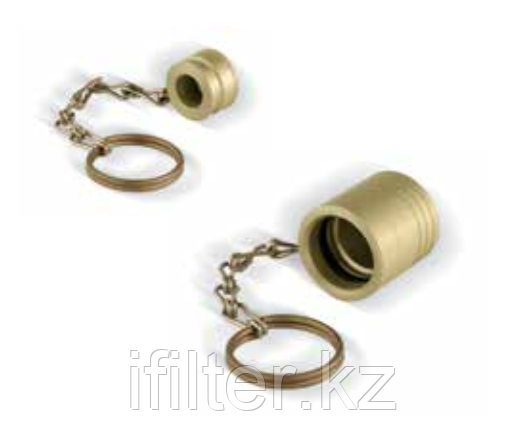

Защитные Колпачки и Заглушки (Латунь)
| Типоразмер Корпуса (дюйм) | Артикул Заглушки для Розетки (Анодированный алюминий) | Артикул Колпачка для Ниппеля (Анодированный алюминий) |
|---|---|---|
| 1/4 | HD0510100 | HD0510200 |
| 3/8 | HD0511100 | HD0511200 |
| 1/2 | HD0512100 | HD0512200 |
| HD0513100 | HD0513200 | |
| HD0514100 | HD0514200 | |
| 1 | HD0515100 | HD0515200 |
| 1 1/4 | HD0516100 | HD0516200 |
| 1 1/2 | HD0517100 | HD0517200 |
| 2 | HD0519100 | HD0519200 |
Быстроразъемные соединения Eaton L7000 Series из нержавеющей стали (AISI 316L) – это полнопроходные соединения, идеально подходящие для применений, где требуется максимальная пропускная способность, отсутствует необходимость в клапанах и важна превосходная коррозионная стойкость.
| Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Максимальное Рабочее Давление бар (psi) |
|---|---|---|
| 1/4 | 8 | 300 (4350) |
| 3/8 | 10 | 230 (3335) |
| 1/2 | 12 | 175 (2535) |
| 15 | 150 (2175) | |
| 20 | 125 (1810) | |
| 1 | 25 | 100 (1450) |
| 1 1/4 | 33 | 100 (1450) |
| 1 1/2 | 40 | 75 (1085) |
| 2 | 50 | 40 (580) |
| Материал Уплотнения | Диапазон Рабочих Температур |
|---|---|
| FKM (Фторкаучук) | -20°C до +200°C / -4°F до +392°F |
| EPDM (Этилен-Пропилен) | -40°C до +150°C / -40°F до +302°F (в соответствии с NF L 17-241 или NAS 1613 ред. 5, в зависимости от размера) |
| Артикул (FKM) | Артикул (EPDM) | Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Размер Резьбы (BSPP) | A (мм) | B (мм) | C (мм) | Под Ключ (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|
| LZ07001V0 | LZ0700160 | 1/4 | 8 | 1/4-28 | 41.5 | 24 | 21 | 16 | 86 |
| LZ07011V0 | LZ07011E0 | 3/8 | 10 | 3/8-19 | 36 | 28 | 21 | 19 | 87 |
| LZ07021V0 | LZ07021E0 | 1/2 | 12 | 1/2-19 | 38 | 34 | 26 | 23 | 129 |
| LZ07031V0 | LZ07031E0 | 15 | 3/4-14 | 45 | 38 | 30 | 27 | 177 | |
| L207041V0 | LZ07041E0 | 20 | 3/4-14 | 56 | 48 | 38 | 35 | 355 | |
| LZ07051V0 | LZ07051E0 | 1 | 25 | 1-11 | 61 | 52 | 45 | 41 | 440 |
| LZ07061V0 | LZ0706160 | 1 1/4 | 33 | 1 1/4-11 | 67 | 75 | 60 | 55 | 975 |
| LZ07071V0 | LZ07071E0 | 1 1/2 | 40 | 1 1/2-11 | 86 | 85 | 72 | 65 | 1745 |
| LZ07091V0 | LZ07091E0 | 2 | 50 | 2-11 | 88 | 97 | 83 | 75 | 1865 |
_*Возможны другие варианты присоединительной резьбы по запросу._
Ниппели (Наружная часть)
| Артикул (FKM) | Артикул (EPDM) | Типоразмер Корпуса (дюйм) | Номинальный Проходной Диаметр (мм) | Размер Резьбы (BSPP) | D (мм) | E (мм) | F (мм) | G (мм) | Hex (мм) | Вес (г) |
|---|---|---|---|---|---|---|---|---|---|---|
| LZ07002V0 | LZ07002E0 | 1/4 | 8 | 1/4-28 | 26 | 11.0 | 18.4 | 10.5 | 16 | 19 |
| LZ07012V0 | LZ07012E0 | 3/8 | 10 | 3/8-19 | 25.5 | 14.2 | 21 | 10.5 | 19 | 26 |
| LZ07022V0 | LZ07022E0 | 1/2 | 12 | 1/2-19 | 28 | 19.0 | 26 | 10.7 | 23 | 45 |
| LZ07032V0 | LZ0703250 | 15 | 3/4-14 | 33 | 20.6 | 30 | 13 | 27 | 54 | |
| LZ07042V0 | LZ07042E0 | 20 | 3/4-14 | 40 | 27.9 | 38 | 14 | 35 | 117 | |
| LZ07052V0 | LZ0705250 | 1 | 25 | 1-11 | 44 | 32.4 | 45 | 18.5 | 41 | 155 |
| LZ07062V0 | LZ07062E0 | 1 1/4 | 33 | 1 1/4-11 | 54 | 44.0 | 60 | 21 | 55 | 424 |
| LZ07072V0 | LZ07072E0 | 1 1/2 | 40 | 1 1/2-11 | 59 | 53.5 | 71.9 | 22 | 65 | 656 |
| L207092V0 | LZ07092E0 | 2 | 50 | 2-11 | 68 | 62.8 | 83 | 27 | 75 | 839 |
_*Возможны другие варианты присоединительной резьбы по запросу._ _Для получения длины соединенной пары необходимо сложить размеры A и G._
Защитные Колпачки и Заглушки (Нержавеющая Сталь)
| Типоразмер Корпуса (дюйм) | Артикул Заглушки для Розетки (Анодированный алюминий) | Артикул Колпачка для Ниппеля (Анодированный алюминий) |
|---|---|---|
| 1/4 | HD0510100 | HD0510200 |
| 3/8 | HD0511100 | HD0511200 |
| 1/2 | HD0512100 | HD0512200 |
| HD0513100 | HD0513200 | |
| HD0514100 | HD0514200 | |
| 1 | HD0515100 | HD0515200 |
| 1 1/4 | HD0516100 | HD0516200 |
| 1 1/2 | HD0517100 | HD0517200 |
| 2 | HD0519100 | HD0519200 |
Eaton – это многоотраслевая промышленная корпорация, предоставляющая решения для управления энергией, которые помогают клиентам эффективно использовать электрическую, гидравлическую и механическую энергию. Eaton является мировым технологическим лидером в производстве продукции для различных отраслей промышленности.
Продукция Eaton серии L7000 разработана и изготовлена с соблюдением требований Европейской Директивы по оборудованию, работающему под давлением 97/23/EC, что подтверждает ее высокое качество и безопасность.
