Редукционные клапаны Parker серия R4R: Надежное управление давлением в гидросистемах

15.05.25

Редукционные клапаны Parker серия R4R: Надежное управление давлением в гидросистемах

Редукционные клапаны серии R4R от Parker Hannifin предназначены для точного контроля и поддержания заданного давления во вторичных контурах гидравлических систем. Эти клапаны обеспечивают стабильную работу системы независимо от колебаний давления в первичном контуре. Для предотвращения нежелательных перемещений исполнительных механизмов, клапаны R4R стандартно выполнены нормально закрытыми.

Назначение и особенности редукционных клапанов R4R

Клапаны R4R используются для снижения и поддержания давления на определенном, настроенном уровне в отдельных участках гидравлической системы. Это позволяет оптимизировать работу различных гидравлических компонентов и обеспечить их защиту от избыточного давления.

Ключевые особенности:

Монтаж на субплите в соответствии со стандартом ISO 5781.
Нормально закрытая конструкция для предотвращения несанкционированного движения.
Три диапазона настройки давления.
Различные варианты регулировки:
- Рукоятка
- Колпачковая гайка с пломбой
- Замок с ключом

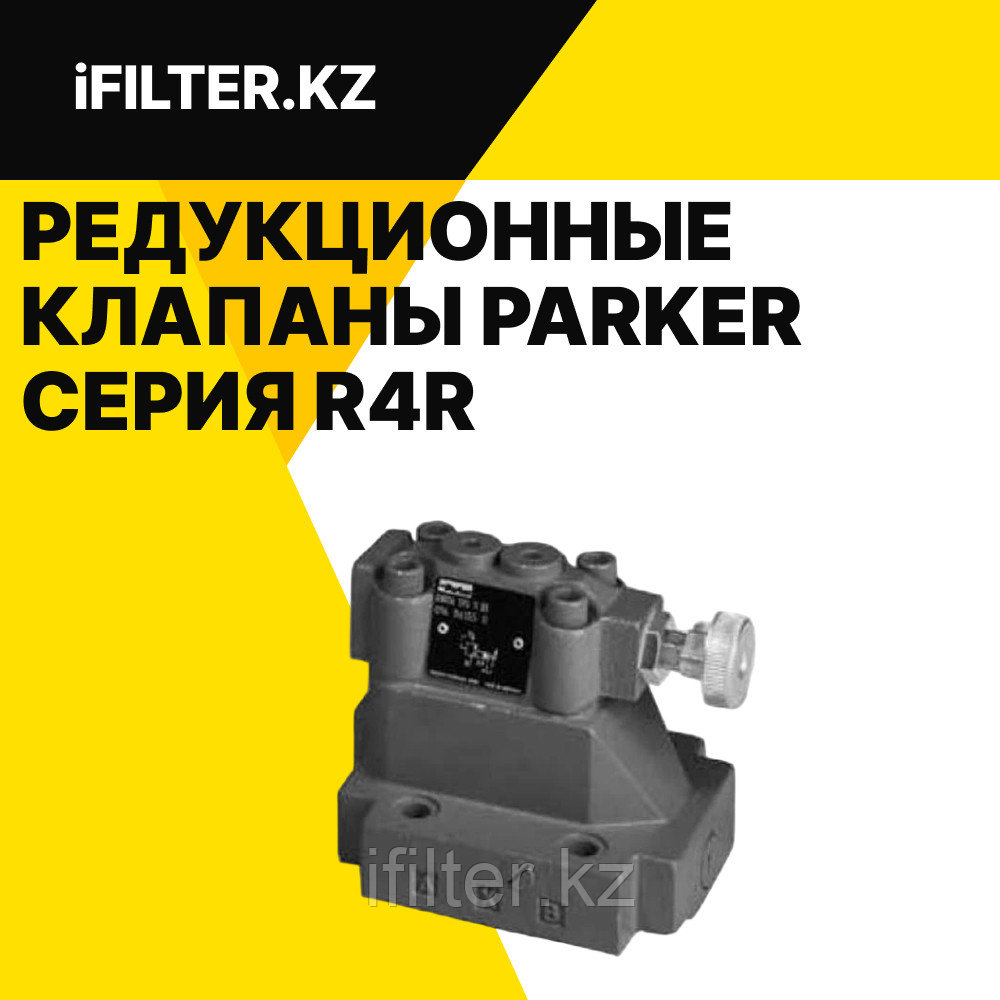

Parker R4R Parker R4R pressure reducing valve

Технические характеристики редукционных клапанов Parker R4R

Детальные технические параметры клапанов серии R4R представлены ниже:

Характеристика	Значение
Типоразмеры	NG10, NG25, NG32
Присоединение	Монтаж на субплите согласно ISO 5781
Монтажное положение	Любое, предпочтительно горизонтальное
Температура окруж. среды	от -20°C до +80°C
Макс. рабочее давление	Порты A, B и X: 350 Бар (5075 PSI), Порт Y: без давления
Диапазон давления	до 105, 210, 350 Бар (1523, 3045, 5075 PSI)
Номинальный расход	NG10: 150 л/мин (39.7 GPM), NG25: 350 л/мин (92.6 GPM), NG32: 500 л/мин (132.3 GPM)
Рабочая жидкость	Гидравлическое масло согласно DIN 51524...51525
Температура раб. жидкости	Рекомендуемая: от +30°C до +50°C, Максимальная: от -20°C до +70°C
Вязкость	Рекомендуемая: 30 до 50 сСт (мм²/с), Максимальная: 20 до 380 сСт (мм²/с)
Фильтрация	ISO 4406 (1999), 18/16/13
Вес	R4R03: 4.8 кг, R4R06: 7.2 кг, R4R10: 13.5 кг

NG10, NG25, NG32

Информация о бренде и сертификации:

Продукция производится компанией Parker Hannifin Corporation, Hydraulic Valve Division, Elyria, Ohio, USA. Клапаны соответствуют стандарту ISO 5781 для монтажа на субплите.

Parker серия R4R NG10, NG25, NG32

Информация для заказа (Артикулы)

Для заказа необходимого клапана используется следующая система кодировки:

R 4 R * * * * * * * * - * *

Позиция	Описание	Код	Значение
1	Серия	R4R	Редукционный клапан
2	Типоразмер	03	NG10
		06	NG25
		10	NG32
3	Макс. давление корпуса	5	350 Бар (5075 PSI)
4	Диапазон настройки давления	1	до 105 Бар (1523 PSI)
		3	до 210 Бар (3045 PSI)
		5	до 350 Бар (5075 PSI)
5	Регулировка	1	Рукоятка (стандарт, диаметр 32мм)
		3	Колпачковая гайка с пломбой
		4	Замок с ключом
6	Пилотное управление/Дренаж	1	Внутреннее / Внешний от Y (для NG10 и NG25)
6	Пилотное управление/Дренаж	2	Внутреннее / Внешний от Y1 (для NG32)
7	Присоединение	4	Монтаж на субплите ISO 5781
8	Уплотнения	1	Нитрил (NBR)
8	Уплотнения	5	Фторкаучук (FKM)
9	Конструктивная серия	(определяется заводом)
10	Опции	(без обозначения)	Стандартно
10	Опции	B	С обратным клапаном

Пример артикула: R4R0351141

Pressure reducing valve ISO 5781 Parker

Габаритные и присоединительные размеры

Точные размеры для различных типоразмеров клапанов R4R приведены в технической документации производителя (каталог HY14-2500/US, страницы D28-D29). Важно сверяться с актуальной документацией при проектировании и монтаже.

Таблица основных присоединительных размеров (согласно ISO 5781):

NG	Код ISO	x1 (мм)	x2 (мм)	x3 (мм)	x7 (мм)	y1 (мм)	y3 (мм)	d1max (мм)	d4
10	5781-06-07-0-00	42.9	35.8	21.5	31.8	66.7	33.4	15.0	M10
25	5781-08-10-0-00	60.3	49.2	39.7	44.5	79.4	39.7	23.4	M10
32	5781-10-13-0-00	84.2	67.5	59.5	62.7	96.8	48.4	32.0	M10

Допуск на все размеры ±0.2 мм.

Комплекты болтов и уплотнений:

NG	Код ISO	Комплект болтов	Размер болтов	Момент затяжки	Комплект уплотнений (Nitrile)	Комплект уплотнений (Fluorocarbon)
10	5781-06-07-0-00	BK505	4xM10 x 35-DIN 912 12.9	63 Nm (±15%)	S26-58507-0	S26-58507-5
25	5781-08-10-0-00	BK485	4xM10 x 45-DIN 912 12.9	63 Nm (±15%)	S26-58475-0	S26-58475-5
32	5781-10-13-0-00	BK506	6xM10 x 45-DIN 912 12.9	63 Nm (±15%)	S26-58508-0	S26-58508-5

Клапан R4R03 Клапан R4R06 Клапан R4R10 Субплита для Parker R4R

Субплиты (монтажные плиты):

NG	Код ISO	Артикул субплиты	Размеры портов (A, B / x, y)
10	5781-06-07-0-00	SPP3M6B910	3/4" BSPP / 1/4" BSPP
25	5781-08-10-0-00	SPP6M8B910	1" BSPP / 1/4" BSPP
32	5781-10-13-0-00	SPP10M12B910	1 1/2" BSPP / 1/4" BSPP

Артикул	Соответствует
016-86134-0	R4R*P2 016-86134-0
016-86135-0	R4R*P2 016-86135-0
016-86135-5	R4R*P2 016-86135-5
016-86136-0	R4R*P2 016-86136-0
016-86137-0	R4R*P2 016-86137-0
016-86138-0	R4R*P2 016-86138-0
016-86139-0	R4R*P2 016-86139-0
016-86353-0	R4R*P2 016-86353-0
016-95246-5	R4R*P2 016-95246-5
016-95315-0	R4R*P2 016-95315-0
016-95315-5	R4R*P2 016-95315-5
016-95316-0	R4R*P2 016-95316-0
016-95316-5	R4R*P2 016-95316-5
016-95330-0	R4R*P2 016-95330-0
016-95330-5	R4R*P2 016-95330-5
016-95331-0	R4R*P2 016-95331-0
016-95331-5	R4R*P2 016-95331-5
016-95345-0	R4R*P2 016-95345-0
016-95345-5	R4R*P2 016-95345-5
016-95346-0	R4R*P2 016-95346-0

016-95723-0	R4R*P2 016-95723-0
026-20254-0	R4R*P2 026-20254-0
026-20299-0	R4R*P2 026-20299-0
026-20396-0	R4R*P2 026-20396-0
026-20496-0	R4R*P2 026-20496-0
026-20496-5	R4R*P2 026-20496-5
026-20497-0	R4R*P2 026-20497-0
026-20802-0	R4R*P2 026-20802-0
026-20802-5	R4R*P2 026-20802-5
026-22799-0	R4R*P2 026-22799-0
026-22872-0	R4R*P2 026-22872-0
026-22872-5	R4R*P2 026-22872-5
026-22897-0	R4R*P2 026-22897-0
026-22898-0	R4R*P2 026-22898-0
026-27026-0	R4R*P2 026-27026-0
026-27026-5	R4R*P2 026-27026-5
026-38187-G	R4R*P2 026-38187-G
026-38326-0	R4R*P2 026-38326-0
026-38411-G	R4R*P2 026-38411-G
026-38537-G	R4R*P2 026-38537-G

026-41979-0	R4R*P2 026-41979-0
026-42176-0	R4R*P2 026-42176-0
026-42176-5	R4R*P2 026-42176-5
026-57893-G	R4R*P2 026-57893-G
026-62231-G	R4R*P2 026-62231-G
026-62232-G	R4R*P2 026-62232-G
026-62233-G	R4R*P2 026-62233-G
026-62632-0	R4R*P2 026-62632-0
026-65350-G	R4R*P2 026-65350-G
026-66121-G	R4R*P2 026-66121-G
026-66128-G	R4R*P2 026-66128-G
026-66409-G	R4R*P2 026-66409-G
026-66448-G	R4R*P2 026-66448-G
026-66472-G	R4R*P2 026-66472-G
026-66532-G	R4R*P2 026-66532-G
026-66751-G	R4R*P2 026-66751-G
026-70828-0	R4R*P2 026-70828-0
026-70828-5	R4R*P2 026-70828-5
026-95688-G	R4R*P2 026-95688-G
026-99077-G	R4R*P2 026-99077-G

026-99659-G	R4R*P2 026-99659-G
026-99919-G	R4R*P2 026-99919-G
056-40068-G	R4R*P2 056-40068-G
056-40078-G	R4R*P2 056-40078-G
R4R03-59111P2G0RB5	R4R*P2 R4R03-59111P2G0RB5
R4R03-59131B5	R4R*P2 R4R03-59131B5
R4R03-59331P2G0RB1	R4R*P2 R4R03-59331P2G0RB1
R4R03-59332P2G0RB1	R4R*P2 R4R03-59332P2G0RB1
R4R03-59341B1	R4R*P2 R4R03-59341B1
R4R03-59511P2G0RB5	R4R*P2 R4R03-59511P2G0RB5
R4R03-59512B5	R4R*P2 R4R03-59512B5
R4R03-59531B5	R4R*P2 R4R03-59531B5
R4R03-59531P2G0RB5	R4R*P2 R4R03-59531P2G0RB5
R4R03-59532B1	R4R*P2 R4R03-59532B1
R4R06-59112P2G0RB1	R4R*P2 R4R06-59112P2G0RB1
R4R06-59131B5	R4R*P2 R4R06-59131B5
R4R06-59131P2G0RB1	R4R*P2 R4R06-59131P2G0RB1
R4R06-59141B1	R4R*P2 R4R06-59141B1
R4R06-59142B1	R4R*P2 R4R06-59142B1
R4R06-59332B1	R4R*P2 R4R06-59332B1

R4R06-59511P2G0RB5	R4R*P2 R4R06-59511P2G0RB5
R4R06-59512B5	R4R*P2 R4R06-59512B5
R4R06-59512P2G0RB1	R4R*P2 R4R06-59512P2G0RB1
R4R06-59512P2G0RB5	R4R*P2 R4R06-59512P2G0RB5
R4R06-59531P2G0RB1	R4R*P2 R4R06-59531P2G0RB1
R4R06-59532B1	R4R*P2 R4R06-59532B1
R4R06-59532P2G0RB5	R4R*P2 R4R06-59532P2G0RB5
R4R06-59541B5	R4R*P2 R4R06-59541B5
R4R10-59111P2G0RB1	R4R*P2 R4R10-59111P2G0RB1
R4R10-59131B1	R4R*P2 R4R10-59131B1
R4R10-59311P2G0RB1	R4R*P2 R4R10-59311P2G0RB1
R4R10-59312P2G0RB1	R4R*P2 R4R10-59312P2G0RB1
R4R10-59511B5	R4R*P2 R4R10-59511B5
R4R10-59511P2G0RB5	R4R*P2 R4R10-59511P2G0RB5
R4R10-59512B1	R4R*P2 R4R10-59512B1
R4R10-59512P2G0RB5	R4R*P2 R4R10-59512P2G0RB5
R4R10-59531P2G0RB1	R4R*P2 R4R10-59531P2G0RB1
R4R10-59532B1	R4R*P2 R4R10-59532B1
R4R10-59532P2G0RB1	R4R*P2 R4R10-59532P2G0RB1
