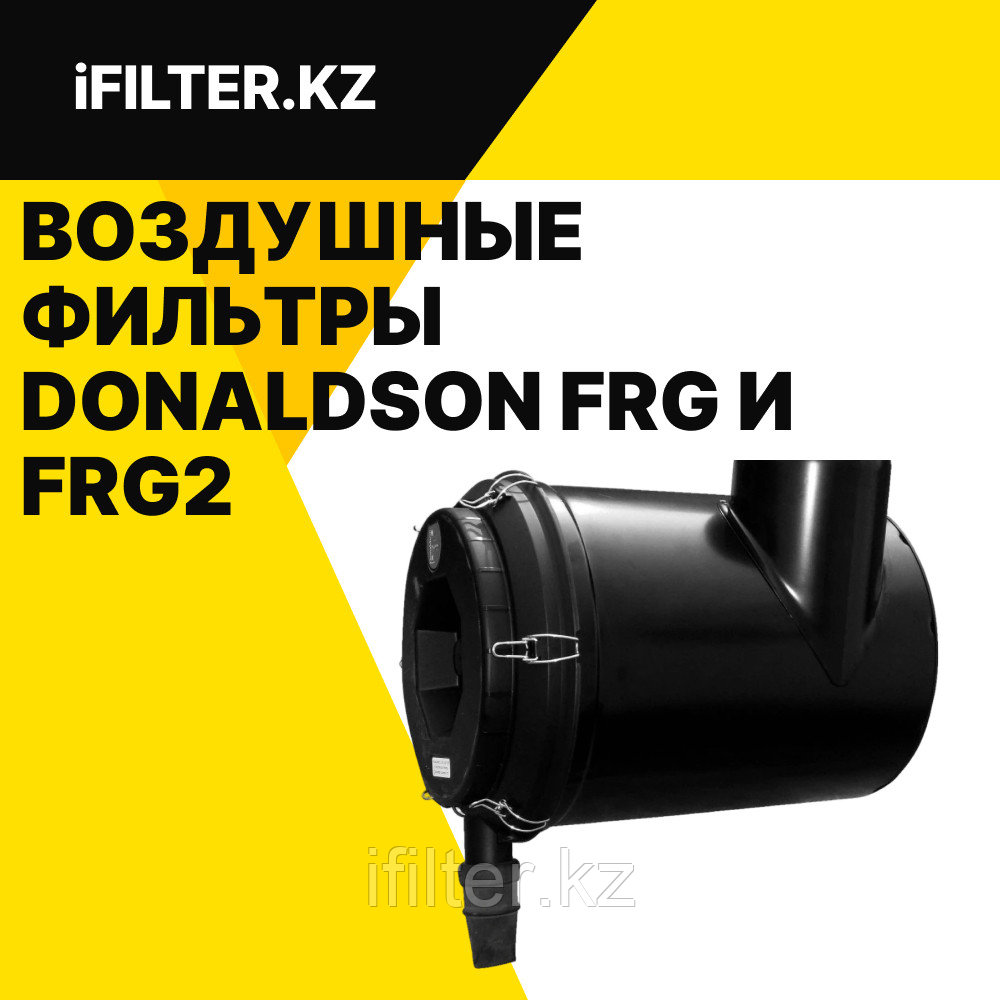

Воздушные фильтры Donaldson FRG2

Воздушные фильтры FRG2 представляют собой двухступенчатую гибридную систему очистки воздуха, использующую технологию радиального уплотнения RadialSeal™. Эта технология обеспечивает надежную фильтрацию и упрощает процесс обслуживания. Фильтры FRG2 являются продуктом следующего поколения, продолжая традиции серии FRG с использованием уникальной концепции дизайна Donaldson (Unique Design Concept).

Ключевые особенности и преимущества FRG2

• Двухступенчатая система фильтрации: Первая ступень удаляет до 85% поступающей пыли.
• Клапан Vacuator™: Автоматически удаляет предварительно отфильтрованную пыль.
• Технология RadialSeal™: Обеспечивает надежное уплотнение.
• Готовность к установке индикатора засоренности: Стандартная возможность подключения.
• Прочная конструкция: Корпус выполнен из металла, а сервисная крышка – из высокопрочного полимера, доступ к которой осуществляется через защелки.
• Широкий диапазон применения:
  • Горизонтальный монтаж обязателен.
  • Обеспечивают подачу воздуха к двигателю в объеме от 6,5 до 51 м³/мин.
  • Температурная устойчивость: до 83°C (постоянно) / 105°C (кратковременно).
  • Диаметры корпуса: 10", 11", 13", 15" и 18".
• Резьба для индикатора: 1/8-27NPT (наружная).
• Простота обслуживания: Продуманный дизайн облегчает замену фильтрующих элементов.
• Не рекомендуется прямой монтаж на двигатель: Чрезмерная вибрация двигателя может привести к преждевременному выходу фильтра из строя.

Технические характеристики моделей FRG2

В таблице ниже представлены основные размеры и диапазоны воздушного потока для различных моделей фильтров FRG2.

¹ Свободное пространство, необходимое для извлечения основного элемента.
² Свободное пространство, необходимое для снятия крышки.
* Включает предохранительный элемент.
** Входное отверстие с противоположной стороны.

Запасные части и аксессуары для FRG2

Правильное обслуживание воздушного фильтра продлевает срок службы двигателя. Ниже приведен список основных запасных частей для моделей FRG2.

* Только как запасная часть.
** Требуется две монтажные ленты на один воздушный фильтр.
Предохранительный элемент можно приобрести только в комплекте с основным элементом.

Аксессуары, такие как монтажные ленты (заказываются отдельно), колпаки от дождя (для защиты от влаги) и индикаторы засоренности (для определения оставшегося срока службы фильтра), помогают оптимизировать работу системы очистки воздуха.

Инструкции по обслуживанию FRG2

1. Снятие фильтра: Ослабьте или отщелкните сервисную крышку. Поверните фильтр, одновременно вытягивая его наружу. Может потребоваться некоторое начальное усилие для нарушения уплотнения. Аккуратно покачайте конец фильтра из стороны в сторону, чтобы нарушить уплотнение, затем вращайте, вытягивая прямо. Избегайте ударов фильтра о корпус. При наличии предохранительного фильтра, заменяйте его каждую третью замену основного фильтра.

Очистка: Тщательно протрите чистой тканью уплотняющую поверхность фильтра и внутреннюю часть выпускной трубы. Загрязнения на уплотнительной поверхности могут нарушить герметичность. Убедитесь, что все загрязнения удалены перед установкой нового фильтра. Грязь, случайно попавшая внутрь выпускной трубы, попадет в двигатель и вызовет износ.

Проверка старого фильтра: Осмотрите старый фильтр на наличие следов утечек. Полоса пыли на чистой стороне фильтра является явным признаком.

Проверка нового фильтра: Внимательно осмотрите новый фильтр на наличие повреждений, особенно внутреннюю часть открытого конца, которая является уплотнительной зоной. Никогда не устанавливайте поврежденный фильтр.

Установка нового фильтра: Если обслуживается предохранительный фильтр, его следует установить на место перед установкой основного фильтра. Аккуратно установите новый фильтр. Усадите фильтр вручную, убедившись, что он полностью вошел в корпус воздушного фильтра. Для обеспечения плотного уплотнения надавите рукой на внешний обод фильтра, а не на гибкий центр. Никогда не используйте сервисную крышку для установки фильтра на место!

Проверка соединений: Убедитесь, что все монтажные ленты, хомуты, болты и соединения во всей системе воздушного фильтра затянуты. Проверьте наличие отверстий в трубопроводах и при необходимости отремонтируйте.

Воздушные фильтры Donaldson FRG

Двухступенчатые воздушные фильтры Donaldson FRG с технологией RadialSeal™ обеспечивают повышенную надежность, лучшую долговечность и меньший вес по сравнению с конструкциями воздушных фильтров с осевым уплотнением. Предлагается более 20 моделей фильтров, работающих в диапазонах воздушного потока от 82 до 1600 кубических футов в минуту (cfm).

Особенности и применение FRG

• Двухступенчатая фильтрация: Обеспечивает удаление до 85% поступающей пыли на первой ступени, в результате чего воздух для двигателя очищается от пыли на 99,99%.
  • Стиль A: Первая ступень использует наклонные лопатки на основном фильтре.
  • Стиль B: Первая ступень имеет тангенциальный воздухозаборник.
• Расположение: Вход сбоку, выход на торце (поток G).
• Готовность к индикатору засоренности: Имеется резьбовое отверстие.
• Клапан Vacuator™: Автоматически удаляет предварительно очищенную пыль. Рекомендуемый угол ориентации клапана ±30°.
• Прочное покрытие:
  • Стиль A: Металлический корпус с черным, коррозионно- и химически стойким полимерным покрытием (сервисная крышка крепится хомутом и болтом).
  • Стиль B: Комбинация сервисной крышки из литого под давлением высокопрочного полимера и металлического корпуса (сервисная крышка крепится защелками).
• Монтаж: Горизонтальная установка. Не рекомендуется прямой монтаж на двигатель из-за возможной преждевременной поломки от вибрации.
• Области применения: Строительное оборудование, сельскохозяйственная техника, горнодобывающее оборудование, внедорожные транспортные средства.
• Диапазоны воздушного потока:
  • Стиль A: от 82 до 795 cfm, диаметры корпуса от 5" до 16" (127-406 мм).
  • Стиль B: от 270 до 1390 cfm, диаметры корпуса от 10" до 18" (254-457 мм).

Фильтры RadialSeal™ внутри корпуса отличаются от осевых фильтров. Их цельные литые уретановые торцевые крышки заключают в себе фильтрующий материал и гильзы, уменьшая количество компонентов и повышая надежность уплотнения. Внутренняя поверхность открытого конца фильтра является уплотнительной поверхностью, что исключает приклеенную прокладку, характерную для металлических торцевых крышек осевых фильтров.

Технические характеристики моделей FRG (Стиль A и B)

В таблицах ниже приведены данные по воздушному потоку при определенном начальном сопротивлении, а также весовые характеристики для моделей FRG Стиля A и Стиля B.

 Стиль A - Сервисная крышка с болтом/хомутом

Стиль B - Сервисная крышка с защелками

Аксессуары и запасные части для FRG

Для фильтров FRG также доступны различные аксессуары, включая колпаки от дождя и индикаторы засоренности. Монтажные ленты заказываются отдельно, и для правильной установки требуется две ленты. Они изготовлены из прочной, коррозионностойкой оцинкованной стали и разработаны для сопротивления вибрации.

Списки запасных частей для конкретных моделей FRG (например, G052685, G065541, G100297, G180031 и др.) подробно описаны в каталоге, включая номера основных и предохранительных фильтров (в том числе высокоэффективные фильтры Donaldson Blue), клапанов Vacuator™, крышек, хомутов и других компонентов.

Инструкции по обслуживанию FRG

Процесс обслуживания фильтров FRG схож с FRG2 и включает:

Проверка засоренности: Заменяйте фильтр при достижении максимального рекомендованного уровня засоренности.

Снятие основного фильтра и проверка клапана Vacuator™: Выключите двигатель, снимите сервисную крышку и извлеките фильтр. Проверьте клапан.

Визуальная проверка предохранительного фильтра (если есть) и очистка уплотнительных поверхностей: Не снимайте предохранительный фильтр, если он не поврежден или не требует замены. Очистите поверхности.

Осмотр старого фильтра: Проверьте на наличие следов утечек.

Осмотр нового фильтра: Убедитесь в отсутствии повреждений.

Установка нового фильтра: Аккуратно установите фильтр, обеспечив плотное прилегание.

Проверка впускных колпаков и предварительных очистителей: Убедитесь в их наличии и исправности.

Проверка затяжки соединений: Убедитесь, что все компоненты системы плотно затянуты.

Бренд Donaldson и качество

Donaldson является признанным производителем фильтрационных решений, предлагая продукцию, разработанную для обеспечения превосходной защиты двигателей в сложных условиях эксплуатации. Использование технологий, таких как RadialSeal™ и PowerPleat™, а также выпуск высокоэффективных фильтров Donaldson Blue, подчеркивает стремление компании к инновациям и качеству. Хотя в предоставленных документах прямые указания на конкретные сертификаты качества отсутствуют, репутация бренда и фокус на технических характеристиках и надежности служат косвенным подтверждением высоких стандартов продукции.
