Каталог Оборудования Aliva

Настоящий каталог содержит подробную информацию о машинах, системах и аксессуарах для торкретирования от компании Aliva, дочерней компании SIKA. Оборудование Aliva известно своим высоким качеством и функциональностью. Aliva Equipment является специалистом по проектированию и производству роторных машин, бетононасосов и дозирующих насосов, телескопических распылительных манипуляторов и специальных строительных систем для тоннелепроходческих комплексов (ТПК).

Роторные Машины

Aliva предлагает универсальные роторные машины для мокрого и сухого торкретирования, подходящие для различных объемов работ.

Торкрет-установка Aliva-237 для сухого торкретирования: небольшая, универсальная машина для торкретирования.

Описание:

• Универсальная машина для торкретирования.
• Для небольших объемов работ.
• Также доступна с ротором repro объемом 0,6 литра для самых малых объемов при ремонте бетона или заполнении швов.

Варианты:

• STANDARD: электрический привод.
• TOP: электрический привод с регулятором мощности.
• AIR: привод от пневмодвигателя.
• Также доступна на полозьях.

Технические Характеристики Aliva-237

* При теоретическом уровне заполнения 100%. ** Рекомендация Aliva для размера зерна: макс. 8 мм. *** В зависимости от различных влияющих факторов возможно увеличение расстояния транспортировки. При расстоянии транспортировки свыше 80 м рекомендуется использовать стальные трубы.

Торкрет-установка Aliva-257 для сухого и мокрого торкретирования: Универсальная машина.

Описание:

• Машина для торкретирования для небольших рабочих пространств.
• Для средней производительности.
• Опционально доступна с резиновыми уплотнительными пластинами для сухого торкретирования.
• Все варианты также доступны на полозьях.

Варианты:

• Top: электрический привод с регулятором производительности.
• AIR: привод от пневмодвигателя с регулятором производительности.
• Стальные уплотнительные пластины.
• Резиновые уплотнительные пластины.

Технические Характеристики Aliva-257

* При теоретическом уровне заполнения 100%. ** Рекомендация Aliva для размера зерна: макс. 8 мм. *** В зависимости от различных влияющих факторов возможно увеличение расстояния транспортировки. При расстоянии транспортировки свыше 80 м рекомендуется использовать стальные трубы.

Торкрет-установка Aliva-264 для сухого и мокрого торкретирования: удобная в использовании машина.

Описание:

• Удобная в использовании машина для торкретирования, предназначенная для использования в котлованах и для стабилизации откосов.
• Рекомендуется для сухой смеси и большой производительности.
• HPO (Hopper Power Opener): с газовой пружиной для легкого открывания бункера.

Опции:

• RLC (Rotor lifting crane): для легкой замены уплотнительных пластин.
• Также доступна на полозьях.

Технические Характеристики Aliva-264

* При теоретическом уровне заполнения 100%. ** Рекомендация Aliva для размера зерна: макс. 8 мм. *** В зависимости от различных влияющих факторов возможно увеличение расстояния транспортировки. При расстоянии транспортировки свыше 80 м рекомендуется использовать стальные трубы.

Торкрет-установка Aliva-267 для сухого и мокрого торкретирования: мощная машина.

Описание:

• Для большой производительности.
• Рекомендуется для мокрого торкретирования.
• С резиновыми уплотнительными пластинами для сухого торкретирования.
• Все варианты также доступны на полозьях.

Варианты:

• STANDARD: 1-ступенчатый электрический привод.
• ADVANCED: 2-ступенчатый электрический привод.
• ADVANCED PLUS: 2-ступенчатый электрический привод с блоком дозирования жидкости.
• TOP PLUS: бесступенчатый электрический привод с блоком дозирования жидкости.

Технические Характеристики Aliva-267

* При теоретическом уровне заполнения 100%. ** Рекомендация Aliva для размера зерна: макс. 8 мм. *** В зависимости от различных влияющих факторов возможно увеличение расстояния транспортировки. При расстоянии транспортировки свыше 80 м рекомендуется использовать стальные трубы.

Бетононасосы и Установки для Торкретирования под Давлением

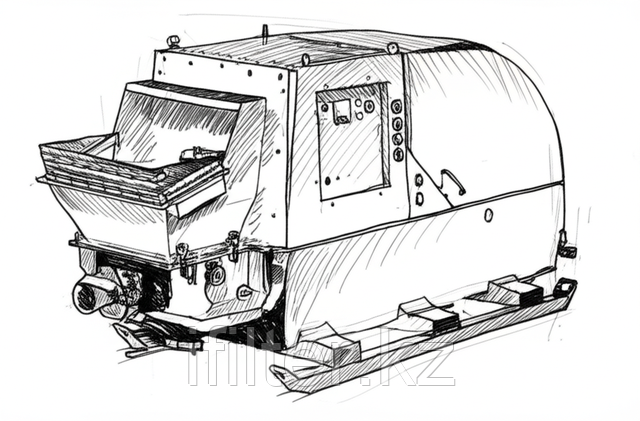

Торкрет-бетононасос Aliva-272 для мокрого торкретирования (плотный поток): Надежный и мощный насос.

Описание:

• Компактный торкрет-бетононасос.
• Низкая пульсация.
• Мощный бетононасос для транспортировки бетона с размером зерна до 32 мм.
• Простое управление, обслуживание и очистка.
• Встроенный блок дозирования жидкости Aliva-403.6 Synchro.
• Кабельное или радиоуправление в качестве аксессуара.

Варианты:

• Электрический или дизельный, оба могут быть синхронизированы с блоком дозирования жидкости.
• Прицеп, разрешенный для движения по дорогам.
• Полозья, подходящие для вилочного погрузчика.
• С двухосным прицепом, включая бак для ускорителя.
• Бетононасос Aliva-270 (без блока дозирования).

Опционально:

• Сажевый фильтр (Дизель).
• Комплект переходников DN125-DN65/180".

Технические Характеристики Aliva-272

* При теоретическом уровне заполнения 100%.

Торкрет-установка Aliva-201 для сухого торкретирования (тонкий поток): удобная установка для торкретирования с высоким давлением в силосе (6 бар).

Описание:

• Бесступенчатое дозирование.
• Без ручного наполнения.
• Гибкое использование.
• Прочная и компактная конструкция.
• Низкие эксплуатационные расходы.
• Надежная работа.

Технические Характеристики Aliva-201

* При теоретическом уровне заполнения 100%.

Стандартное Оборудование:

• Блок подготовки воздуха с фильтром, влагоотделителем и регулятором давления.
• Манометр для давления в системе, силосе и транспортировочном воздухе.
• Шкаф управления с дисплеем.
• Пневматическое управление задвижкой силоса и шаровыми кранами для сжатого и транспортировочного воздуха.

Блоки Дозирования Жидкости

Блоки дозирования жидкости Aliva-403.3 и Aliva-403.6 Manual: Простое решение.

Описание:

• Блок дозирования жидкости для добавок.
• Точное дозирование (заводская настройка).
• Бесступенчатая регулировка.
• Выдерживает сухой ход.

Опционально:

• Шасси.
• Обратный клапан для защиты питьевой воды.
• Устройство защиты от перенапряжения.

Технические Характеристики Aliva-403.3 и Aliva-403.6 Manual

* Теоретический шланг длиной 1 метр.** Зависит от различных факторов: возможно увеличение расстояния транспортировки. Aliva рекомендует использовать трубы из нержавеющей стали при расстоянии транспортировки свыше 60 м.

Блоки дозирования жидкости Aliva-403.6 Synchro и Air: Для повышенных требований.

Для повышенных требований.

Описание:

• Блок дозирования жидкости для добавок.
• Aliva-403.6 Synchro может быть заказан со входами синхронизации 0-10V или 4-24 mA.
• Выдерживает сухой ход.

Опции:

• Обратный клапан для защиты питьевой воды.
• Устройство защиты от перенапряжения (Synchro).

Технические Характеристики Aliva-403.6 Synchro и Air

* Теоретический шланг длиной 1 метр. ** Зависит от различных факторов: возможно увеличение расстояния транспортировки. Aliva рекомендует использовать трубы из нержавеющей стали при расстоянии транспортировки свыше 60 м.

Сопла для Торкретирования

Сопла для торкретирования (тонкий поток)

• Ручные распылительные устройства Aliva® Converto
• Для ручного сухого или мокрого торкретирования.

Описание:

• Быстрое, простое и многофункциональное использование.
• Инновационная система водяного кольца: для перехода от мокрого к сухому торкретированию необходимо заменить только водяное кольцо.
• Упрощенное наведение сопла благодаря удобной круговой рукоятке.
• Простое и комфортное управление.

Варианты:

• Водяные кольца для сухого и мокрого торкретирования.
• Standard: для быстрореагирующих ускорителей.
• Backinlet: для медленнореагирующих ускорителей.
• Размеры транспортировочных шлангов: DN 25/32/38/50/60/65.

Инновационная система водяного кольца:

• Желтое водяное кольцо: сухое торкретирование.
• Красное водяное кольцо: мокрое торкретирование.

Качество:

• QUALITY 10.
• Новое Converto Repro DN25.

Aliva® Converto RoboSpray: Для сухого или мокрого торкретирования с использованием манипулятора.

Описание:

• Быстрое, простое и многофункциональное использование.
• Инновационная система водяного кольца (см. выше).
• Прочные детали и легкая очистка.
• Подходит для Aliva-101/302.1/304/503.3 и всех других распространенных манипуляторов.

Варианты:

• Водяные кольца для сухого и мокрого торкретирования.
• Standard: для быстрореагирующих ускорителей.
• Backinlet: для медленнореагирующих ускорителей.
• Размеры транспортировочных шлангов: DN 50/60/65.
• С пружиной против перегиба и держателем сопла, подходящим для распылительных головок Aliva.

Сопла для торкретирования (плотный поток):

Ручные распылительные устройства Aliva® Converto: Для ручного мокрого торкретирования.

Описание:

• Быстрое, простое и многофункциональное использование.
• Подходит для процесса плотного потока, например, при торкретировании с помощью Aliva®-272.
• Упрощенное наведение сопла благодаря удобной круговой рукоятке.
• Простая и комфортная работа благодаря насосному шлангу DN50 после токового трансформатора: преобразование плотного потока в тонкий поток.
• Уменьшенный вес для наведения сопла.

Варианты:

• Размер шланга бетононасоса: DN 65.
• Standard: для быстрореагирующих ускорителей.
• Backinlet: для медленнореагирующих ускорителей.

Aliva® Converto RoboSpray: для мокрого торкретирования с использованием манипулятора.

Описание:

• Быстрое, простое и многофункциональное использование.
• Для мокрого торкретирования с использованием манипулятора и торкрет-бетононасоса, например, Aliva-272.
• Оптимизированный токовый трансформатор из износостойкой закаленной стали.
• Подходит для Aliva-101/302.1/304/503.3/520 и всех других распространенных манипуляторов.

Варианты:

• С пружиной против перегиба и держателем сопла, подходящим для распылительных головок Aliva®.
• Размер шланга бетононасоса: DN 65 и DN 80.

Манипуляторы

Распылительные манипуляторы Aliva-302.1 и Aliva-304

Прочные телескопические распылительные манипуляторы для монтажа на несущих системах.

Описание:

• Распылительный манипулятор для тоннелей малого и среднего размера.
• Подходит для монтажа на различные транспортные средства.
• Простое обслуживание.
• До 5 м³/ч (DN65) с Aliva®-302.1.
• До 20 м³/ч (DN80) с Aliva-304.

Опции:

• Радиоуправление.
• Фары.
• Без гидравлического агрегата.
• Уменьшенная высота для ограниченного пространства.

Технические Характеристики Aliva-302.1 и Aliva-304

* Для работы системы торкретирования дополнительно требуется транспортировочная машина.

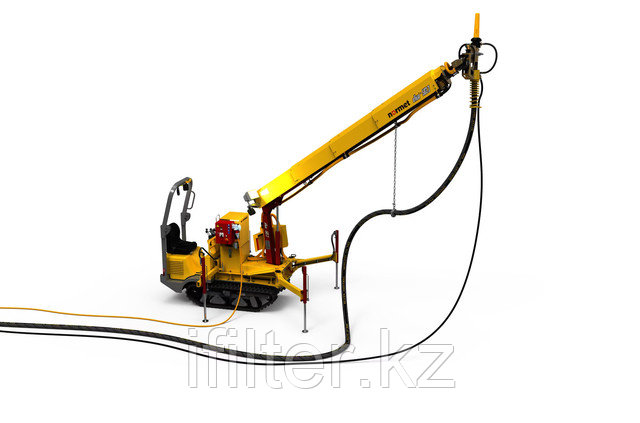

Мини-система торкретирования Aliva-503.3: Компактная, маневренная и мощная система торкретирования.

Описание:

• Специально усиленная система торкретирования на гусеничном шасси с гидравлическими стабилизаторами.
• Идеально подходит для шахт в узких тоннелях и строительных котлованах.

Опции:

• Два дополнительных боковых (гидравлических) стабилизатора для диапазона распыления до 200°.
• Пакет освещения: Фары, рабочее освещение, проблесковый маячок.
• Радиоуправление.

Технические Характеристики Aliva-503.3

* Для работы системы торкретирования дополнительно требуется транспортировочная машина.

Распылительная головка Aliva-101 Quick Connect: Независимое системное решение для использования на экскаваторах с системой быстрой смены.

Описание:

• Предназначен для быстрого и простого крепления на экскаватор через систему быстросъемного соединения.
• Механически соединяется с адаптерной плитой на системе быстросъемного соединения экскаватора.
• Гидравлическое и электрическое подключение к экскаватору.

Преимущества:

• Подходит для широкого спектра экскаваторов.
• Совместим с любой быстросъемной системой.
• Подключение к гидравлике экскаватора.

Варианты:

• С динамо, не требуется внешнее электропитание.
• 12 VDC (5A) или 24 VDC (5A), без динамо.

Технические Характеристики Aliva-101 Quick Connect Spritzkopf

* Для работы системы торкретирования дополнительно требуется транспортировочная машина.

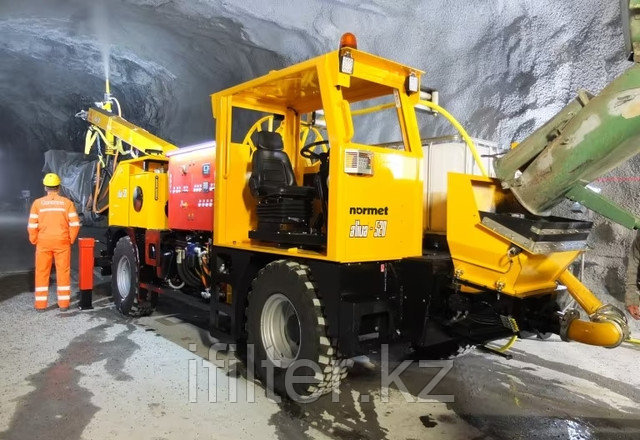

Система торкретирования Aliva-520: Идеально подходит для шахт и тоннелей.

Описание:

• Электрический или дизельный привод.
• Бетононасос Aliva®-272, 3.20 м³/ч.
• Блок дозирования Aliva®-403.4 Synchro, 30...700 л/ч (макс. 10 бар).
• Короткий радиус поворота.
• Компактная конструкция, но высокая производительность.
• Встроенный компрессор 12 м³/мин.
• Распылительный манипулятор 10 м.

Опции:

• Очиститель высокого давления.
• Система пожаротушения.

Варианты:

• Электрический.
• Дизельный.

Технические Характеристики Aliva-520

* При теоретическом уровне заполнения 100%. ** Теоретический шланг длиной 1 метр.

Системы для Тоннелепроходческих Комплексов (ТПК)

Aliva® Systems для ТПК - инновационные и индивидуальные решения для тоннелепроходческих комплексов.

Варианты Систем:

• Торкретирование:
  • Кольцевой механизм.
  • Мостовая система (8 м).
  • Телескопический распылительный манипулятор (2, 3 и 4 м).
  • Бетононасос Aliva-272.
  • Блок дозирования жидкости Aliva-403.6.
  • Бак для добавок.
  • Шкаф управления.
  • Распылительное устройство/головка.
  • Дистанционное управление (кабель/радио).
  • Производительность до 21 м³/ч.
• Обратная засыпка щебнем:
  • Роторная машина Aliva®-257 или Aliva-267BF.
  • Копья для обратной засыпки.
  • Транспортировочные системы.
  • Датчики уровня.
  • Шкаф управления.
  • Бункеры для щебня.
  • Ленточные конвейеры.
  • Инновационная система ПЛК (для подключения к пульту управления ТПК).
  • Производительность до 16 м³/ч.

* При теоретическом уровне заполнения 100%.
