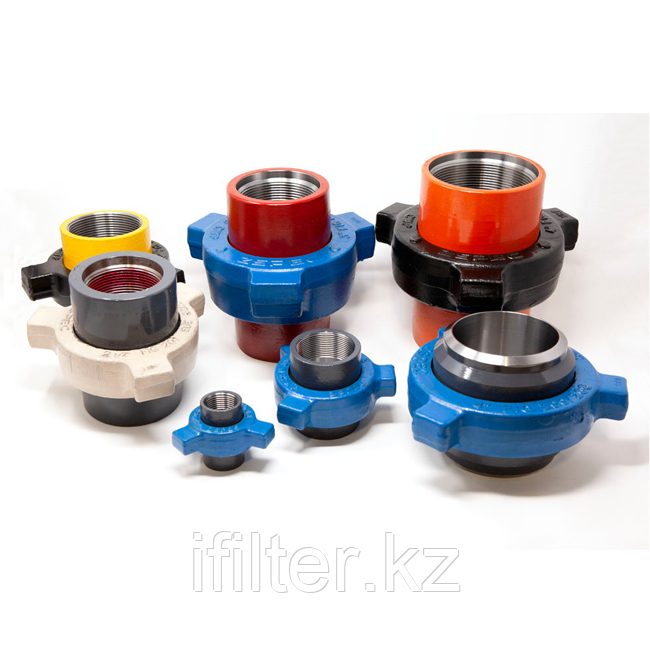

Weco Wing Union - мировой стандарт быстросъемных соединений для трубопроводов нефтегазовой промышленности. Продукция FMC Fluid Control (Weco) известна надежностью, универсальностью и соответствием международным стандартам качества.
Основные преимущества и особенности
- Широкий ассортимент: соединения для стандартных и агрессивных (sour gas) сред, диаметром от 1 до 12 дюймов, с рабочим давлением до 20 000 psi (1 380 бар).
- Разнообразие соединений: резьбовые (line pipe/tubing threads), под приварку (butt-weld), безнапорные торцевые соединения (nonpressure-thread seal).
- Герметичность: для низких давлений - металл-металл уплотнение (шар-конус), для средних - дополнительно эластомерное кольцо, для высоких - сменное манжетное уплотнение (lip seal).
- Быстрая сборка и разборка: трехлепестковые гайки и самофиксирующаяся резьба ACME обеспечивают быстрое соединение без специнструмента.
- Простая идентификация: цветовая маркировка, четкая штамповка размеров, давления и номера фигуры на каждом изделии.
- Взаимозаменяемость: все детали одного типоразмера, давления и фигуры полностью взаимозаменяемы.
- Контроль качества: производство по ISO 9001, лучшие материалы (сталь, ковкий чугун, сплавы), строгий контроль и термообработка.
- Sour gas: соединения соответствуют NACE MR-01-75 и API RP-14E, имеют спецмаркировку и окраску.
Описание изделий, назначение, размеры и типы соединений
| Фигура Fig # |
Давление (psi/bar) |
Размеры (дюймы) |
Назначение |
Типы соединений |
Особенности |
| 100 |
1 000 / 69 |
1–12 |
Манифольды, линии |
Резьбовые, под приварку |
Металл-металл уплотнение |
| 200 |
2 000 / 138 |
1–10 |
Манифольды, линии |
Резьбовые, под приварку |
O-ring в male sub |
| 206 |
2 000 / 138 |
1–10 |
Манифольды, всасывающие, коррозионные сервисы |
Резьбовые, под приварку |
O-ring, совместимость с 200 |
| 207 |
2 000 / 138 |
1–12 |
Заглушка для манифольдов |
Резьбовые, под приварку |
O-ring на крышке |
| 211 |
2 000 / 138 |
2.5–12 |
Изолирующие соединения |
Резьбовые, под приварку |
Ламинированные изолирующие кольца |
| 400 |
4 000 / 276 (до 4"), 2 500 / 172 (5–12") |
1–12 |
Манифольды, насосы, буровые растворы |
Резьбовые, под приварку |
Сменное уплотнение |
| 600 |
6 000 / 414 |
1–12 |
Пар, котельные, манифольды |
Резьбовые, под приварку |
- |
| 602 |
6 000 / 414 |
1–12 |
Манифольды, буровые растворы |
Резьбовые, под приварку |
Манжетное уплотнение |
| 1002 |
10 000 / 690 (до 4"), 7 500 / 517 (5–6") |
1–6 |
Цементирование, гидроразрыв |
Резьбовые, под приварку |
Манжетное уплотнение |
| 1003 |
10 000 / 690 (2–3"), 7 500 / 517 (4–5") |
2–5 |
Несоосные линии |
Резьбовые, под приварку |
Несоосность до 7,5° |
| 1502 |
15 000 / 1 034 |
1–4 |
Высокое давление |
Резьбовые, под приварку, nonpressure seal |
Манжетное уплотнение |
| 2002 |
20 000 / 1 380 |
2–3 |
Экстремальные давления |
Только под приварку |
Манжетное уплотнение |
| 2202 |
15 000 / 1 034 |
2–4 |
Sour gas |
Только под приварку, nonpressure seal |
Фторэластомерные уплотнения |
Материалы исполнения: AS - легированная сталь, CS - углеродистая сталь, SF - поковка, SC - стальное литье, DI - ковкий чугун.
Пример таблицы спецификаций (основные фигуры)
| Фигура |
Размер, дюймы |
A (радиус), мм |
B (наруж. диам.), мм |
C (длина резьб.), мм |
D (внутр. диам.), мм |
Вес, кг |
Материал (sub/nut) |
| 100 |
2 |
81 |
73 |
92 |
55 |
2.6 |
DI/DI |
| 100 |
4 |
135 |
132 |
146 |
106 |
10 |
DI/DI |
| 200 |
2 |
79 |
73 |
88 |
55 |
2.7 |
SF/DI |
| 200 |
4 |
117 |
130 |
124 |
106 |
8.2 |
SF/SF |
| 206 |
2 |
76 |
74 |
90 |
55 |
2.3 |
DI/DI |
| 206 |
4 |
119 |
130 |
127 |
106 |
8.4 |
SF/SF |
| 602 |
2 |
95 |
75 |
133 |
52 |
5.8 |
AS/SF |
| 1502 |
2 |
93 |
75 |
137 |
52 |
7.7 |
AS/SF |
Стандарты и их расшифровка
- ISO 9001 - международный стандарт системы менеджмента качества.
- NACE MR-01-75 - стандарт Национальной ассоциации инженеров по коррозии для оборудования в средах с сероводородом (sour gas).
- API RP-14E - стандарт Американского института нефти для проектирования и эксплуатации трубопроводов и соединений в нефтегазовой отрасли.
Описание изделий, назначение, размеры и типы соединений
Figure 100
- Назначение: Манифольдные и линейные соединения для низкого давления.
- Давление: 1 000 psi (69 бар)
- Размеры: 1"–12"
- Соединения: Резьбовые (line pipe threads), под приварку (butt-weld).
Figure 200
- Назначение: Универсальные соединения для манифольдов и линий.
- Давление: 2 000 psi (138 бар)
- Размеры: 1"–10"
- Соединения: Резьбовые, под приварку.
- Особенности: O-ring в male sub для защиты металл-металл уплотнения.
Figure 206
- Назначение: Манифольды, линии, всасывающие и коррозионные сервисы.
- Давление: 2 000 psi (138 бар)
- Размеры: 1"–10"
- Соединения: Резьбовые, под приварку.
Figure 207 (Blanking Union)
- Назначение: Заглушка для герметизации манифольдов и защиты резьбы.
- Давление: 2 000 psi (138 бар)
- Размеры: 1"–12"
- Соединения: Резьбовые, под приварку.
Figure 211 (Insulating Union)
- Назначение: Изолирующие соединения для предотвращения электрохимической коррозии.
- Давление: 2 000 psi (138 бар)
- Размеры: 2 1/2"–12"
- Соединения: Резьбовые, под приварку.
- Особенности: Ламинированные изолирующие кольца, сопротивление 35 МОм.
Figure 400
- Назначение: Манифольды, насосы, буровые растворы.
- Давление: 4 000 psi (276 бар, до 4"), 2 500 psi (172 бар, 5"–12")
- Размеры: 1"–12"
- Соединения: Резьбовые, под приварку.
Figure 600
- Назначение: Пар, котельные соединения, манифольды, бурение и обслуживание.
- Давление: 6 000 psi (414 бар)
- Размеры: 1"–12"
- Соединения: Резьбовые, под приварку.
Figure 602
- Назначение: Манифольды, буровые растворы.
- Давление: 6 000 psi (414 бар)
- Размеры: 1"–12"
- Соединения: Резьбовые, под приварку.
- Особенности: Сменное манжетное уплотнение (lip seal).
Figure 1002
- Назначение: Цементирование, гидроразрыв, кислотование, испытания.
- Давление: 10 000 psi (690 бар, до 4"), 7 500 psi (517 бар, 5"–6")
- Размеры: 1"–6"
- Соединения: Резьбовые, под приварку.
Figure 1003 (Misaligning Union)
- Назначение: Соединения для несоосных линий.
- Давление: 10 000 psi (690 бар, 2"–3"), 7 500 psi (517 бар, 4"–5")
- Размеры: 2"–5"
- Соединения: Резьбовые, под приварку.
- Особенности: Допускает несоосность до 7,5°.
Figure 1502
- Назначение: Высокое давление: цементирование, гидроразрыв, кислотование, испытания.
- Давление: 15 000 psi (1 034 бар)
- Размеры: 1"–4"
- Соединения: Резьбовые (line pipe threads, NPT), под приварку, nonpressure-thread seal.
Figure 2002
- Назначение: Экстремальные давления: цементирование, гидроразрыв, испытания.
- Давление: 20 000 psi (1 380 бар)
- Размеры: 2"–3"
- Соединения: Только под приварку.
Figure 2202
- Назначение: Специально для sour gas сервисов.
- Давление: 15 000 psi (1 034 бар)
- Размеры: 2"–4"
- Соединения: Только под приварку, nonpressure-thread seal1.
- Особенности: Фторэластомерные уплотнения, исполнение по NACE MR-01-75 и API RP-14E, зеленая маркировка.
Предупреждения и инструкции по безопасности
ВНИМАНИЕ! Несоблюдение данных предупреждений может привести к серьезным травмам или смерти!
FMC не может предусмотреть все возможные ситуации, с которыми пользователь может столкнуться при установке и эксплуатации продукции FMC. Пользователь ОБЯЗАН знать и соблюдать все применимые отраслевые спецификации по безопасной установке и эксплуатации этих изделий. Для дополнительной информации обращайтесь к каталогам продукции FMC, инструкциям по установке, эксплуатации и техническому обслуживанию или свяжитесь с FMC.
Основные предупреждения:
- Не смешивайте и не собирайте компоненты, детали или концевые соединения с разными рабочими давлениями. Несовместимые детали могут выйти из строя под давлением.
- Не используйте и не заменяйте компоненты или детали FMC на неоригинальные изделия других производителей в сборках FMC.
- Не бейте, не затягивайте и не ослабляйте компоненты или соединения, находящиеся под давлением.
- Не превышайте номинальное рабочее давление изделия.
- Для достижения заявленного рабочего давления требуется полная и правильная сборка компонентов и соединений.
- Не используйте изделия с сильным износом, эрозией или коррозией. Обратитесь в FMC для получения информации о допустимых пределах износа и коррозии.
- Соблюдайте меры безопасности при использовании изделий в подвесных (над головой) приложениях. Неправильно закрепленные изделия могут упасть.
- Выбирайте только подходящие изделия и материалы для предполагаемых условий эксплуатации:
- Не используйте изделия стандартного исполнения для работы с сероводородом (sour gas). (См. стандарт NACE MR-0175.)
- Не смешивайте компоненты для sour gas и стандартные компоненты.
- Используйте соответствующие меры предосторожности при работе с изделиями из ферросплавов при отрицательных температурах. Низкие температуры снижают ударную вязкость ферросплавов.
- Следуйте инструкциям производителя и паспортам безопасности материалов при использовании растворителей.
- Убедитесь, что персонал и оборудование защищены от остатков опасных жидкостей перед разборкой любого изделия.
- Если обнаружена утечка из изделий FMC, немедленно выведите их из эксплуатации для предотвращения возможного ущерба и травм.
Инструкции по безопасности: Эксплуатация продукции FMC осуществляется в рабочих условиях, где ОБЯЗАТЕЛЬНО должны соблюдаться общие процедуры и политики по охране труда. Всегда используйте соответствующие средства индивидуальной защиты при работе в условиях высокого давления, экстремальных температур или тяжелых режимов эксплуатации.
