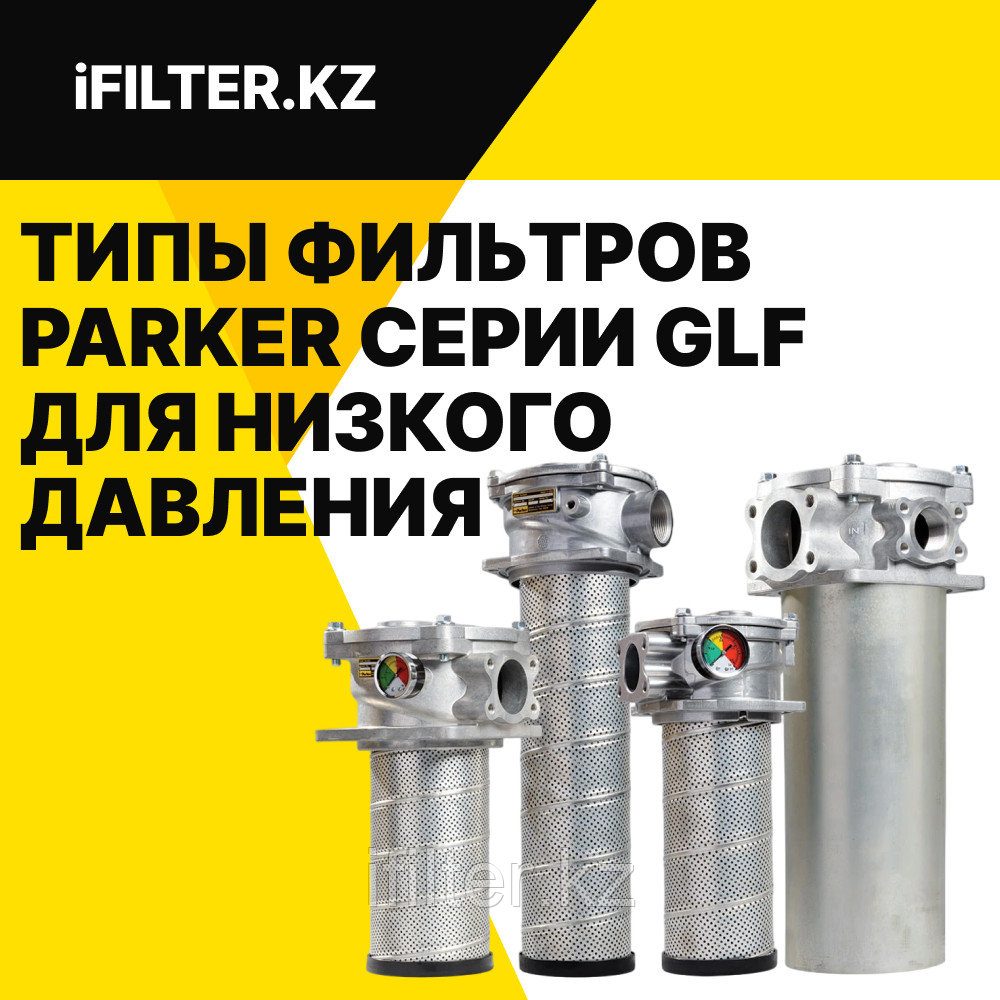

Серия GLF представляет собой линейку фильтров, разработанных для установки непосредственно на гидравлический бак. Основной задачей этих фильтров является очистка возвратной линии гидравлической жидкости, что способствует увеличению срока службы компонентов системы и снижению затрат на обслуживание.
Серия GLF включает в себя несколько моделей, отличающихся размерами, пропускной способностью и типом подключения:
| Артикул фильтра PARKER GLF | Расход (л/мин) | Рейтинг в микронах | Резьба соединения | Порт индикатора |
|---|---|---|---|---|
| GLF1110QIBP2GG12MF | 80 | 10 | G¾ | Заглушен |
| GLF1210QIBP2GG16MF | 140 | 10 | G1 | Заглушен |
| GLF2110QIBP2GG16MF | 250 | 10 | G1 | Заглушен |
| GLF2210QIBP2GG20MF | 350 | 10 | G1 ¼ | Заглушен |
| GLF3110QIBP2GG20MF | 450 | 10 | G1 ¼ | Заглушен |
| GLF3210QIBP2GG24MF | 600 | 10 | G1 ½ | Заглушен |
| GLF3310QIBP2GR32MF | 750 | 10 | Фланец SAE 2 -3000 M | Заглушен |
| GLF4110QIBP2GR40MF | 800 | 10 | Фланец SAE 2,5""-3000 M | Заглушен |
| GLF4210QIBP2GR40MF | 1100 | 10 | Фланец SAE 2,5""-3000 M | Заглушен |
| GLF4310QIBP2GR48MF | 1700 | 10 | Фланец SAE 3""-3000 M | Заглушен |
Для фильтров серии GLF доступны различные типы фильтрующих элементов, отличающихся тонкостью фильтрации (микронным рейтингом):
| Модель фильтра PARKER GLF | Фильтрующий материал | Артикул сменного элемента PARKER GLF |
|---|---|---|
| GLF1 Длина 1 | 02QI | 944830Q |
| 05QI | 944832Q | |
| 10QI | 944834Q | |
| 20QI | 944836Q | |
| GLF1 Длина 2 | 02QI | 944831Q |
| 05QI | 944833Q | |
| 10QI | 944835Q | |
| 20QI | 944837Q | |
| GLF2 Длина 1 | 02QI | 944846Q |
| 05Q1 | 944848Q | |
| 10QI | 944850Q | |
| 20QI | 944852Q | |
| GLF2 Длина 2 | 02QI | 944847Q |
| 05Q1 | 944849Q | |
| 10QI | 944851Q | |
| 20QI | 944853Q | |
| GLF3 Длина 1 | 02QI | 944862Q |
| 05QI | 944865Q | |
| 10QI | 944868Q | |
| 20QI | 944871Q | |
| GLF3 Длина 2 | 02QI | 944863Q |
| 05QI | 944866Q | |
| 10QI | 944869Q | |
| 2001 | 944872Q | |
| GLF3 Длина 3 | 02QI | 944864Q |
| 05QI | 944867Q | |
| 10QI | 944870Q | |
| 20QI | 944873Q | |
| GLF4 Длина 1 | 02QI | 944886Q |
| 05QI | 944889Q | |
| 10QI | 944892Q | |
| 20QI | 944895Q | |
| GLF4 Длина 2 | 02QI | 944887Q |
| 05QI | 944890Q | |
| 10QI | 944893Q | |
| 20QI | 944896Q | |
| GLF4 Длина 3 | 02QI | 944888Q |
| 0501 | 944891Q | |
| 10QI | 944894Q | |
| 2001 | 944897Q |
| Тип запчасти | Описание | Номер детали |
|---|---|---|
| Сапун Sab.5101 (только для GLF2) | Воздушный сапун | AB685101 |
Для фильтров серии GLF доступны различные опции и аксессуары, такие как:
| Тип запчасти | Настройка 1.2 бар, номер детали |
|---|---|
| Манометр G2 | FMUG2EBPG02L |
| Реле давления S1 48V Н.О. | LPSS1EBG02MRP1 |
| Реле давления S2 48V Н.З. | LPSS2EBG02MRP1 |
| Реле давления S6 250V SPDT | LPSS6EBG02APCR1 |
Фильтры серии GLF находят широкое применение в различных отраслях промышленности, включая:
| Особенность | Преимущество | Выгода |
|---|---|---|
| Конструкция фильтра и элемента с перфорированной металлической внешней обмоткой | • Обеспечивает отличное рассеивание потока, контролируя аэрацию • Не требуется стакан | • Снижение стоимости и веса сборки • Оптимизированная производительность |
| Высокоэффективный фильтрующий материал Microglass, максимизирующий площадь фильтрации | • Сочетает высокую эффективность улавливания частиц с высокой грязеемкостью и низким ΔP | • Более чистые жидкости, более длительный срок службы, меньшие интервалы обслуживания |
| Конструкция элемента включает встроенный перепускной клапан с закрытым нижним торцом | • Новый байпас при каждой замене элемента | • Непрерывная фильтрация в условиях холодного пуска • Снижение эксплуатационных расходов • Обеспечивает надежную работу байпаса |
| Опциональная магнитная предварительная фильтрация | • Удаляет крупные ферромагнитные загрязнения | • Продлевает срок службы элемента • Визуальная индикация износа компонентов |
| Запатентованный фильтрующий элемент | • Способствует использованию оригинальных запасных частей | • Гарантированное качество фильтрации |
| Фильтрация изнутри наружу | • Все уловленные загрязнения удерживаются внутри элемента | • Отсутствие повторного загрязнения системы при замене элемента |
| Удобная конструкция изделия | • Простое обслуживание благодаря легкой замене элемента • Мостик на торцевой крышке для легкого извлечения элемента | • Сокращает время обслуживания фильтра |
| Визуальные или электрические индикаторы | • Точно показывают, когда необходимо обслуживание элемента | • Сокращает время простоя благодаря плановому обслуживанию |
| Обслуживание элемента с верхним доступом | • Масло остается в корпусе • Более быстрая замена элемента | • Отсутствие разливов • Снижение затрат на обслуживание |
| Головка с 2 впускными портами | • Может использоваться как порт для заливки • Обеспечивает гибкость установки | • Все добавляемое масло фильтруется • Уменьшение количества соединений |
| Модель | X (Глубина элемента) мм | Y (Длина сливной трубы) мм | H (Зазор для извлечения элемента) мм |
|---|---|---|---|
| GLF2-1 | 190.2 | 194.31 | 229.6 |
| GLF2-2 | 286.0 | 290.8 | 325.4 |
| Модель | X (Глубина элемента) мм | Y (Длина сливной трубы) мм | H (Зазор для извлечения элемента) мм |
|---|---|---|---|
| GLF3-1 | 266.2 | 295.9 | 325.1 |
| GLF3-2 | 423.7 | 443.9 | 482.6 |
| Порт | A мм | B мм | C мм | D мм | E (Ø) мм | Резьба |
|---|---|---|---|---|---|---|
| 2 | 38.86 | 77.7 | 42.93 | 21.33 | 50.8 | ½-13 UNC |
| 2.5"" | 44.45 | 88.9 | 50.8 | 25.4 | 63.5 | ½-13 UNG |
| 3"" | 53.09 | 106.7 | 61.97 | 30.99 | 76.2 | ⅝-11 |
| Поз. | Кол-во | Описание | Номер детали |
|---|---|---|---|
| 1 | 1 | Головка GLF2, впускной порт SAE-16 | 946902 |
| Головка GLF2, впускной порт SAE-24 | 946903 | ||
| Головка GLF2, 2 впускных порта SAE-24 | 946319 | ||
| Головка GLF3, впускной порт SAE-24 | 945848 | ||
| Головка GLF3, 2 впускных порта SAE-24 | 945852 | ||
| Головка GLF3, 2x2"" SAE Code 61 фланцевых впускных порта | 946317 | ||
| Головка GLF4, 1x2.5"", 1x2"" SAE Code 61 фланцевых впускных порта | 946270 | ||
| Головка GLF4, 1x3"", 1x2"" SAE Code 61 фланцевых впускных порта | 946285 | ||
| 2 | 1 | Крышка GLF2 | 84.21.471.52 |
| Крышка GLF3 | 945858 | ||
| Крышка GLF4 | 946289 | ||
| 3 | 1 | Сливная труба GLF2-1 | 85.01.016.121"" |
| Сливная труба GLF2-2 | 85.01.016.122 | ||
| Сливная труба GLF3-1 | 85.01.016.132* | ||
| Сливная труба GLF3-2 | 945891 | ||
| Сливная труба GLF4-1 | 946564 | ||
| Сливная труба GLF4-2 | 946565 | ||
| 4 | 1 | Шильдик | 920928 |
| 5 | 2 | Заглушка ⅛-27 NPT | 900782 |
| Болт GLF3 M8-1.25 x 25 класс прочности 8.8 с зубчатым фланцем | 946559 | ||
| Болт GLF4 M12-1.75 x 40 класс прочности 8.8 с зубчатым фланцем | 946581 | ||
| 6 | 1 | Сменные элементы | См. таблицу на стр. 16 |
| 7 | 1 | Магнитный узел GLF2 | 90.14.086.32 |
| Магнитный узел GLF3 | 90.14.086.33* | ||
| Магнитный узел GLF4 | 946455 | ||
| 8 | 1 | Манометр | 946326 |
| 9 | 1 | Реле давления | 946367 |
| Уплотнительное кольцо основания GLF2, нитрил | 81.05.150.32 | ||
| Уплотнительное кольцо основания GLF2, фторкаучук | 81.05.152.32"" | ||
| Уплотнительное кольцо основания GLF3, нитрил | 81.05.159.33 | ||
| Уплотнительное кольцо основания GLF3, фторкаучук | 81.05.161.33 | ||
| Уплотнительное кольцо основания GLF4, нитрил | 81.05.159.34 | ||
| Уплотнительное кольцо основания GLF4, фторкаучук | 81.05.161.34"" | ||
| 10 | 1 | Уплотнительное кольцо крышки GLF2, нитрил | N72246 |
| Уплотнительное кольцо крышки GLF2, фторкаучук | V72246 | ||
| Уплотнительное кольцо крышки GLF3, нитрил | N72256 | ||
| Уплотнительное кольцо крышки GLF3, фторкаучук | V72256 | ||
| Уплотнительное кольцо крышки GLF4, нитрил | N72263 | ||
| Уплотнительное кольцо крышки GLF4, фторкаучук | V72263 | ||
| Сапун GLF2 | AB.685101* | ||
| Заглушка порта GLF2, воздушный сапун (G⅜"" BSPP) | VST13/8EDCF | ||
| Опорное кольцо бака GLF2 | 84.71.471.22 |
| Размер | Нитрил | Фторкаучук |
|---|---|---|
| ¾ дюйма NPTF | 924788 | 926013 |
| 1 дюйм NPTF | 924787 | 926012 |
| 1¼ дюйма NPTF | 924912 | 926004 |
| 1½ дюйма NPTF | 924786 | 926011 |
| 2 дюйма NPTF | 924785 | 926010 |
| SAE-12 | 924784 | 926009 |
| SAE-16 | 924783 | 926008 |
| SAE - 20 | 924913 | 926005 |
| SAE-24 | 924782 | 926007 |
| Заглушка фланца | 924781 | 926006 |
| Модель | A мм | B мм | C мм | D мм | E - Отверстие в резервуаре мм | Резьба |
|---|---|---|---|---|---|---|
| GLF3 | 182 | 182 | 143 | 25 | 146-159 | ⅜-16 UNC-2A |
| GLF4 | 203 | 203 | 178 | 19 | 180-184 | ½-13 UNC-2B |
| Фильтрующий материал | Одинарная длина, нитрил | Одинарная длина, фторкаучук | Двойная длина, нитрил | Двойная длина, фторкаучук |
|---|---|---|---|---|
| 02Q | 946849Q | 946841Q | 946853Q | 9468450 |
| 05Q | 946850Q | 946842Q | 9468540 | 9468460 |
| 10Q | 946851Q | 946843Q | 946855Q | 9468470 |
| 20Q | 946852Q | 9468440 | 9468560 | 9468480 |
| Фильтрующий материал | Одинарная длина, нитрил | Одинарная длина, фторкаучук | Двойная длина, нитрил | Двойная длина, фторкаучук |
|---|---|---|---|---|
| 02Q | 9458940 | 9459060 | 945898Q | 945910Q |
| 05Q | 9458950 | 9459070 | 9458990 | 9459110 |
| 10Q | 945896Q | 9459080 | 945900Q | 9459120 |
| 20Q | 9458970 | 9459090 | 9459010 | 9459130 |
| Фильтрующий материал | Одинарная длина, нитрил | Одинарная длина, фторкаучук | Двойная длина, нитрил | Двойная длина, фторкаучук |
|---|---|---|---|---|
| 02Q | 946431Q | 946456Q | 946435Q | 946460Q |
| 05Q | 9464320 | 946457Q | 9464360 | 946461Q |
| 10Q | 946433Q | 946458Q | 946437Q | 946462Q |
| 20Q | 9464340 | 9464590 | 946438Q | 946463Q |
Фильтры низкого давления серии GLF от компании Parker представляют собой надежное и эффективное решение для очистки гидравлической жидкости в широком спектре промышленных применений. Их высокие эксплуатационные характеристики, удобство обслуживания и доступность различных опций делают их оптимальным выбором для обеспечения долгосрочной и бесперебойной работы гидравлических систем.
Для получения более подробной информации о конкретных моделях фильтров, их технических характеристиках и вариантах исполнения, пожалуйста, обратитесь к полной документации производителя или посетите веб-сайт компании Parker.
Мы будем рады ответить на ваши вопросы и помочь вам выбрать фильтры, которые подойдут именно вам.
