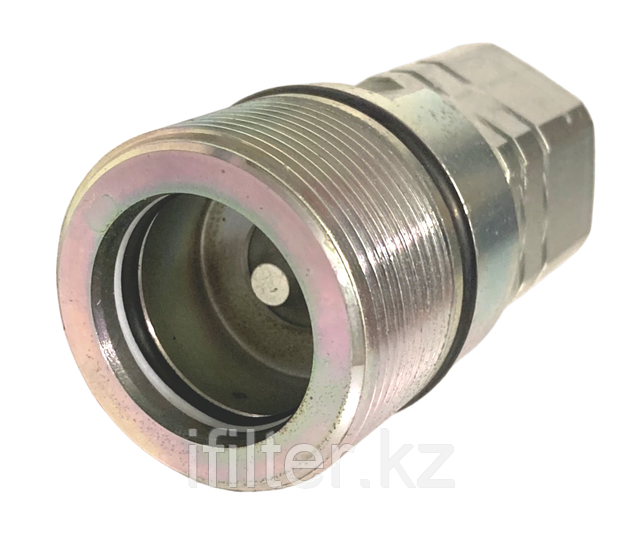

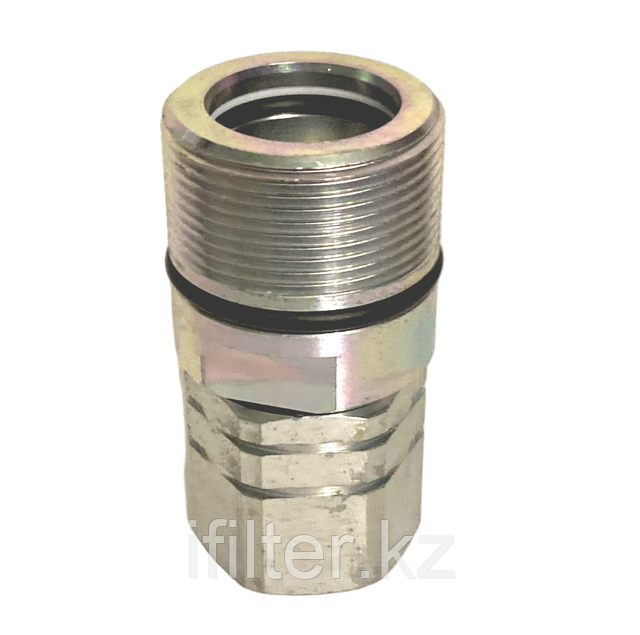

EATON W36000 Series - Быстроразъемные соединения резьбового типа

EATON W36000 Series - это серия быстроразъемных соединений (БРС) резьбового типа, разработанных специально для применения в гидравлических системах, работающих в тяжелых условиях и под высоким давлением. Резьбовой механизм соединения делает эту серию идеальным выбором для применений, где важна максимальная надежность фиксации и устойчивость к вибрациям и импульсным нагрузкам.

Описание

БРС W36000 Series обладают отличной стойкостью к механическим и гидравлическим воздействиям, особенно в условиях вибрации. [cite: 1] Внутренние компоненты размеров 3/4", 1" и 1 1/4" имеют прочную конструкцию, способную выдерживать тяжелые условия эксплуатации. Дополнительная защита уплотнительной зоны обеспечивается гильзой штекера при отключении.

Назначение

БРС W36000 Series предназначены для использования в различных гидравлических и пневматических системах, где требуется быстрое и надежное соединение/разъединение трубопроводов. [cite: 1] Они широко применяются в строительстве, сельском хозяйстве, лесной технике, снегоуборочных машинах и других областях. [cite: 6]

Преимущества

Надежность и долговечность: Прочная конструкция и высококачественные материалы обеспечивают длительный срок службы.
Устойчивость к вибрации: Специальная конструкция минимизирует риск отвинчивания в условиях сильной вибрации. [cite: 1]
Простота использования: Резьбовое соединение легко и быстро монтируется.
Безопасность: Двойной запорный клапан предотвращает утечки при соединении/разъединении. [cite: 1]
Широкий выбор размеров: Серия W36000 предлагает различные размеры для разных применений. [cite: 10, 13, 18, 21, 26, 28]
Соответствие стандартам: Разработаны и изготовлены в соответствии с Европейской директивой по оборудованию, работающему под давлением (PED) 97/23 EC. [cite: 1]

Конструктивные особенности и ключевые характеристики серии W36000

Конструкция быстроразъемных соединений EATON W36000 Series продумана до мелочей для обеспечения максимальной производительности и долговечности:

Прочная конструкция: Соединения изготавливаются из высококачественных материалов, обеспечивающих устойчивость к коррозии и механическим повреждениям, что гарантирует долгий срок службы даже в самых агрессивных средах.
Резьбовой механизм: Надежный резьбовой механизм обеспечивает исключительно прочное и герметичное соединение, превосходя по надежности шариковые или байонетные аналоги, особенно в условиях высокого давления и вибраций. Ручное затягивание резьбы обеспечивает простоту и надежность соединения.
Высокая пропускная способность: Серия W36000 спроектирована для обеспечения оптимального потока рабочей жидкости с минимальными потерями давления, что способствует повышению эффективности гидравлической системы в целом.
Рабочее давление: Резьбовые БРС EATON W36000 предназначены для работы в системах с высоким рабочим давлением, что делает их идеальным выбором для тяжелой техники и промышленного оборудования. (Необходимо уточнить конкретные значения рабочего давления для разных моделей серии W36000 в технической документации).

Таблица физических характеристик

Характеристика	Значение
Максимальное рабочее давление	450 бар (6525 psi)
Максимальное остаточное давление при соединении	50 бар (725 psi)
Материал корпуса	Сталь с цинковым покрытием
Материал уплотнения	NBR
Диапазон рабочих температур	-20°C +100°C/-4°F +212°F

Таблица размеров БРС W36000 Series (Штуцеры (гнезда) с внутренней резьбой)

Артикул	Размер корпуса (дюйм)	Номинальный диаметр (мм)	Размер резьбы (NPT/BSPP)	A (мм)	B (мм)	C (мм)	Размер шестигранника (мм)	Вес (г)
WA3601700	3/4	5.3	1/4-19	24	22	22	24	117
WA3621725	3/4	5.3	1/4-18	24	22	22	24	138
WA3602725BS	3/4	7.3	1/4-19	24	24	22	28	163
WA3622725	3/4	7.3	1/4-18	24	24	22	28	165
WA3602700	3/4	7.3	1/4-19	24	22	24	28	156
WA3622737	3/4	7.3	1/4-18	24	22	24	28	158
WA3603737BS	1/2	10.2	1/4-19	30	41 (Hex)	27	36	370
WA3623737	1/2	10.2	1/4-18	30	41 (Hex)	27	36	372
WA3603700	1/2	10.2	1/4-14	30	41 (Hex)	27	36	360
WA3623750	1/2	10.2	1/4-14	30	41 (Hex)	27	36	361
WA3604750BS	1/2	13	1/4-14	40	36	36	42	480
WA3624750	1/2	13	1/4-14	40	36	36	42	484
WA3604700	1/2	13	1/4-14	40	36	36	42	466
WA3624775	1/2	13	1/4-14	40	36	36	42	472
WA3605775BS	1	16.9	1/4-14	46	42	42	48	735
WA3625775	1	16.9	1/4-14	46	42	42	48	741
WA3605700	1	16.9	1/4-11	46	42	42	48	684
WA36257100	1	16.9	1/4-11	46	42	42	48	694
WA3606700	1 1/4	22.4	1/4-11	72	65	65	70	2185
WA36267125	1 1/4	22.4	1/4-11	72	65	65	70	2207
WA36067150BS	1 1/4	22.4	1/4-11	72	65	65	70	2101
WA36267150	1 1/4	22.4	1/4-11	72	65	65	70	2121

Таблица размеров БРС W36000 Series (Штуцеры (гнезда) с наружной резьбой)

Артикул	Размер корпуса (дюйм)	Номинальный диаметр (мм)	Размер резьбы (ISO 8434-1)	D (мм)	E (мм)	F (мм)	G (мм)	Размер шестигранника (мм)	Вес (г)
WA3633708L	1/2	10.2	M14x1.5-8L	36	59	10	27	41 (Hex)	330
WA3633710L	1/2	10.2	M16x1.5-10L	36	58	11	27	41 (Hex)	328
WA3633712L	1/2	10.2	M18x1.5-12L	36	58	11	27	41 (Hex)	330
WA3633715L	1/2	10.2	M22x1.5-15L	36	57	12	27	41 (Hex)	350
WA3633715LBH	1/2	10.2	M22x1.5-15L (Bulkhead)	36	58	38	27	41 (Hex)	385

Таблица размеров БРС W36000 Series (Вилки (штекера) с внутренней резьбой)

Артикул	Размер корпуса (дюйм)	Номинальный диаметр (мм)	Размер резьбы (NPT/BSPP)	H (мм)	I (мм)	J (мм)	K (мм)	Размер шестигранника 1 (мм)	Размер шестигранника 2 (мм)	Вес (г)
WA3601400	3/4	5.3	1/4-19	55	32	24	31	29	22	184
WA3621425	3/4	5.3	1/4-18	55	32	24	31	29	22	150
WA3602425B5	3/4	7.3	1/4-19	58	35	24	32	32	22	164
WA3622425	3/4	7.3	1/4-18	58	35	24	32	32	22	166
WA3602400	3/4	7.3	1/4-19	58	35	24	32	32	22	158
WA3622437	3/4	7.3	1/4-18	58	35	24	32	32	22	160
WA3603437BS	1/2	10.2	1/4-19	64	45	30	37	41	27	276
WA3623437	1/2	10.2	1/4-18	64	45	30	37	41	27	278
WA3603400	1/2	10.2	1/4-14	66	45	30	40	41	27	271
WA3623450	1/2	10.2	1/4-14	66	45	30	40	41	27	273
WA3604450BS	1/2	13.0	1/4-14	77	50	40	47	46	36	456
WA3624450	1/2	13.0	1/4-14	77	50	40	47	46	36	460
WA3604400	1/2	13.0	1/4-14	77	50	40	47	46	36	442
WA3624475	1/2	13.0	1/4-14	77	50	40	47	46	36	448
WA3605475BS	1	16.9	1/4-14	92	60	46	57	55	42	805
WA3605400	1	16.9	1/4-11	92	60	46	57	55	42	811
WA36064150BS	1 1/4	22.4	1/4-11	120	89	72	70	77	65	2520
WA3625475	1	16.9	1/4-14	92	60	46	57	55	42	751
WA36254100	1	16.9	1/4-11	92	60	46	57	55	42	761
WA3606400	1 1/4	22.4	1/4-11	120	89	72	70	77	65	2436
WA36264125	1 1/4	22.4	1/4-11	120	89	72	70	77	65	2456
WA36264150	1 1/4	22.4	1/4-11	120	89	72	70	77	65	2542
