Стандарты SAE
Компания SAE отвечает на эти вопросы с помощью своего стандарта гидравлических шлангов J517.
На сегодняшний день этот стандарт шлангов является самым популярным эталоном в области промышленной гидравлики.
Более конкретно, J517 - это набор рекомендаций, применимых к шлангам текущей серии SAE 100R.
В настоящее время существует 16 таких типов шлангов, которые обозначаются как от 100R1 до 100R16 (см. описания, страницы A105 и 106).
Каждый из стилей должен соответствовать набору габаритных и эксплуатационных характеристик, установленных SAE.
Однако SAE не выдает никаких разрешений. списки, сертификация или письма об одобрении - соблюдение этих стандартов производителями является строго добровольным.
Короче говоря, стандарты лишь гарантируют сходство продукции разных производителей.
Конструкция гидравлического шланга

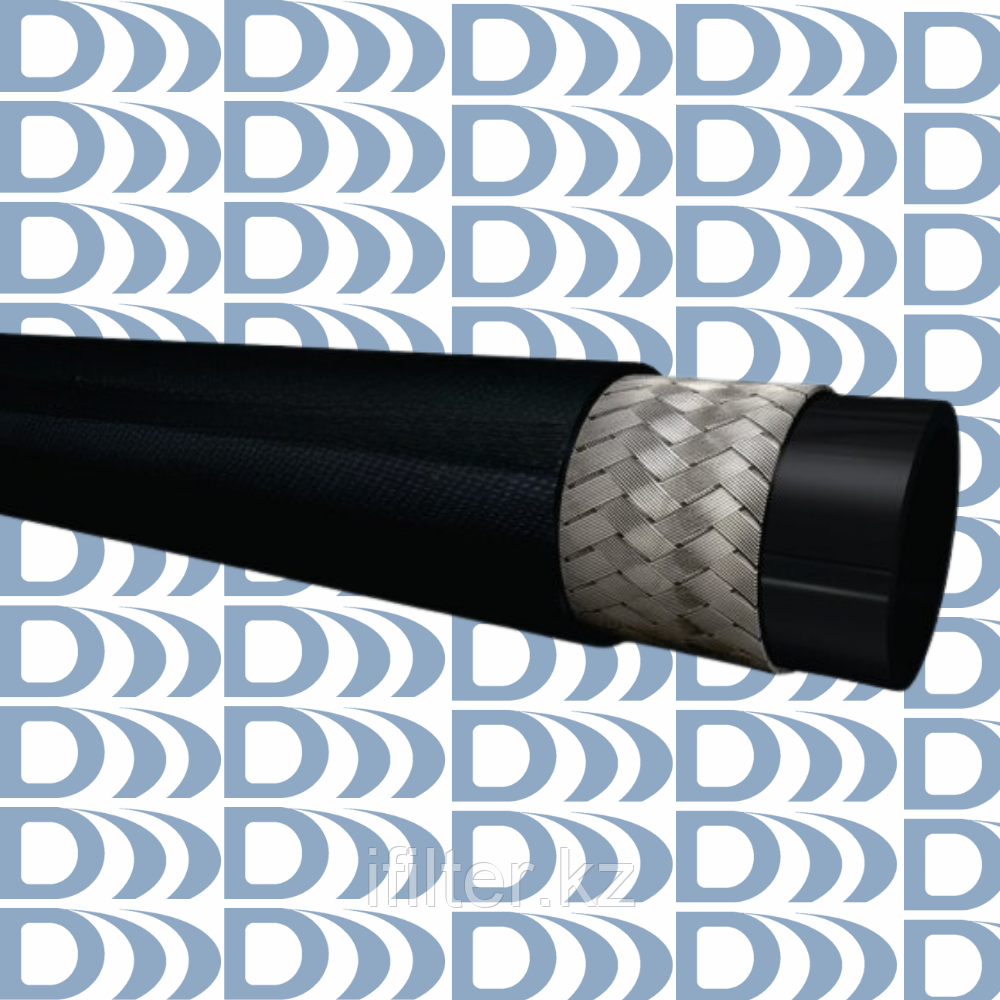

Современный гидравлический шланг обычно состоит как минимум из трех частей: внутренней трубки, по которой подается жидкость, армирующего слоя и защитного наружного слоя. Внутренняя трубка должна обладать определенной гибкостью и соответствовать типу жидкости, которую она будет использовать. Обычно используемые составы к ним относятся синтетический каучук, термопласты и ПТФЭ, иногда называемый тефлоном. Армирующий слой состоит из одной или нескольких оболочек из плетеной проволоки, спирально намотанной проволоки или текстильной пряжи. Внешний слой шланга часто устойчив к атмосферным воздействиям, маслу или истиранию, в зависимости от типа окружающей среды, для которой он предназначен.
Неудивительно, что срок службы гидравлических шлангов ограничен.
Правильный выбор размера и использование шланга нужного типа, безусловно, продлят срок службы шланга в сборе, но существует множество различных факторов, влияющих на срок службы шланга. SAE выделяет некоторые из наиболее серьезных нарушений, таких как:
сгибание шланга до величины, меньшей указанного минимального радиуса изгиба
скручивание, вытягивание, перегиб, сминание или истирание шланга
при работе гидравлической системы при температуре выше максимальной или ниже минимальной
при быстром или кратковременном повышении давления в шланге выше максимального рабочего давления, а
также при перемешивании шланга, фитингов или узлов оборудование, не рекомендованное производителем как совместимое или не
соответствующее инструкциям производителя по изготовлению шланговых узлов.
Выбор подходящего шланга
Вот семь рекомендуемых шагов, которым должен следовать разработчик системы в процессе выбора шланга и муфты. Чтобы помочь определить
подходящий шланг для конкретного применения, используйте аббревиатуру STAMPED - по размеру, температуре, применению, материалам, давлению, концам и
Доставка. Вот что следует учитывать в каждой области:
Размер - чтобы выбрать подходящий размер шланга для замены, важно точно измерить внутренний и наружный диаметры шланга
с помощью высокоточного штангенциркуля, а также длину шланга. Внешний диаметр шланга особенно важен, когда используются зажимы для крепления шлангов.
при использовании или при прокладке шлангов через переборки. Проверьте наличие ОРВ в таблицах спецификаций отдельных шлангов в каталогах поставщиков. При замене шланга в сборе всегда обрезайте новый шланг на ту же длину, что и снимаемый. Движущиеся компоненты оборудования могут защемить или даже порвать слишком длинный шланг. Если заменяемый шланг слишком короткий, давление может привести к сжатию и растяжению шланга, что приведет к сокращению срока службы. Изменение длины шланга при работе гидравлических механизмов под давлением составляет от +2% до 4%. Учитывайте возможную
укорачивайте шланг во время работы, удлиняя его немного больше, чем фактическое расстояние между двумя соединениями.
Температура - все шланги рассчитаны на максимальную рабочую температуру в диапазоне от 200° до 300° F в зависимости от температуры жидкости.
Постоянное воздействие высоких температур может привести к потере гибкости шлангов. Если не использовать гидравлическое масло надлежащей вязкости, способное выдерживать высокие температуры, это может усугубить проблему. Всегда следуйте рекомендациям производителя шланга. Превышение этих температурных рекомендаций может сократить срок службы шланга на целых 80%. В зависимости от используемых материалов допустимые температуры могут варьироваться от -65° F (Hytrel и утепленные резиновые смеси) до 400°F (PTFE). Когда шланги подвергаются воздействию турбонаддува или какого-либо другого источника тепла, на них влияют внешние температуры. При одновременном воздействии высоких внешних и внутренних температур срок службы шлангов значительно сокращается. Изолирующие втулки могут помочь защитить шланг от горячих частей оборудования и других источников высокой температуры, которые потенциально могут опасный. В таких ситуациях обычно требуется дополнительный барьер для защиты гидравлической жидкости от потенциального источника воспламенения.
Применение - соответствует ли выбранный шланг требованиям к радиусу изгиба? Это относится к минимальному радиусу изгиба (обычно в дюймах), которому
должен соответствовать гидравлический шланг. Превышение этого радиуса изгиба (при использовании радиуса, меньшего рекомендованного) может привести к повреждению арматуры шланга и сокращению срока его службы. По возможности прокладывайте гидравлические трубопроводы высокого давления параллельно контурам машины. Такая практика может помочь сэкономить средства за счет сокращения срока службы шланга. длины и минимизирует количество изгибов с жесткими углами, ограничивающими поток. Такая прокладка также может защитить трубопроводы от внешних повреждений и упростить обслуживание.
Материалы - обязательно ознакомьтесь с таблицей совместимости, чтобы убедиться, что состав труб совместим с жидкостью, используемой в
системе. Повышенная температура, загрязнение и концентрация жидкости влияют на химическую совместимость трубки и жидкости. Большинство
гидравлических шлангов совместимы с маслами на нефтяной основе. Обратите внимание, что новые легко разлагаемые биологические или экологически чистые жидкости могут создавать проблемы для некоторых шлангов.
Допустимое давление - рабочее давление в шланге всегда должно быть больше или равно максимальному давлению в системе, включая скачки давления. Скачки давления, превышающие указанное рабочее давление, значительно сокращают срок службы шланга.
Концы шлангов - механический интерфейс соединения со шлангом должен быть совместим с выбранным шлангом. Необходимо выбрать подходящий конец ответной резьбы таким образом, чтобы соединение ответных компонентов обеспечивало герметичность.
Существует две основные категории муфт для соединения большинства типов шлангов: неразъемные (используются в основном производителями оборудования
, крупными предприятиями по ремонту и техническому обслуживанию) и присоединяемые в полевых условиях.
Неразъемные муфты крепятся к шлангу холодным способом с помощью механического оборудования.
Они доступны для большинства резиновых и термопластичных шлангов и предлагают широкий ассортимент надежных соединений по низкой цене. Сборки, выполняемые в полевых условиях на портативных станках они относительно просты; эти машины экономичны и просты в эксплуатации. В большинстве случаев нет необходимости снимать крышку.
Эти муфты менее сложны в установке, чем другие типы. Муфты, устанавливаемые в полевых условиях, подразделяются на винтовые и зажимные. Навинчиваемая муфта крепится к шлангу поворотом наружного соединительного кожуха на величину наружного диаметра шланга. Затем в соединительный кожух ввинчивается соединительная вставка. Муфта зажимного типа имеет наружную оболочку из 2 частей, которая крепится к шлангу снаружи с помощью двух или четырех болтов и гаек. В любом случае, возможность повторного использования муфты ограничена, поскольку резьба деформируется во время крепления. Чтобы убедиться, что при замене узла используется муфта правильного размера, необходимо определить количество резьб на дюйм и диаметр резьбы исходной муфты.
Для определения количества резьб на дюйм доступны измерители шага резьбы. Штангенциркуль позволяет измерять как внутренние, так и наружные размеры резьбы. Наружные размеры измеряются на наружных соединениях, в то время как внутренние размеры измеряются на внутренних соединениях. В большинстве случаев единственными различиями между муфтой SAE и импортной муфтой являются конфигурация резьбы и угол посадочного места.
Концы международной резьбы могут быть метрическими, измеряемыми в мм, но также могут иметь резьбу BSP (British Standard Pipe), которая измеряется в дюймах. Знание страны-производителя дает представление о том, какой тип резьбы используется на конце. Фитинги DIN (Deutsche Industrial Norme) появились в Германии и теперь используются по всей Европе, в то время как BSP используется на британском оборудовании. Японская Komatsu в оборудовании используются фитинги Komatsu с метрической резьбой, в то время как в другом японском оборудовании, скорее всего, используется JIS (японская промышленная. Стандартная резьба BSP) или, в некоторых случаях, BSP с прямой или конической резьбой.
Для правильной идентификации этих соединений требуются три определения:
тип седла - перевернутое (BSPP и DIN), обычное (JIS и Komatsu) или плоское (фланцевое, с плоской поверхностью)
посадочный угол - 30° (JIS, BSP, DIN и Komatsu) или 12° (DIN), а
тип резьбы - метрическая (DIN или Komatsu), BSP (BSPP, BSPT или JIS) или коническая (BSPT или JIS Tapered).
Стандарты SAE, касающиеся гидравлических/пневматических фитингов и узлов, специально предназначенных для устранения утечек, включают:
J514 - отверстия/фитинги с прямой резьбой
J518c - фланцевые отверстия/фитинги с 4 болтами, а также
XJ1453 - номер, предварительно присвоенный фитингам с торцевыми уплотнительными кольцами.
Поставка - насколько доступно данное изделие? Является ли оно уникальным? Как скоро оно может быть доставлено дистрибьютору или конечному потребителю? Возможно, предпочтительнее рассмотреть несколько вариантов, чтобы обеспечить максимальную гибкость и избежать задержек, которые могут возникнуть в результате использования компонентов, которые недоступны или находятся в дефиците.
|
Тип жидкости |
Диапазон давлений |
|||||||
|
№ |
Нефтяное масло |
Синтетическое масло |
Высокое содержание воды |
Температура.* |
psi |
ID, in. |
psi |
ID, in. |
|
100R1 |
x |
|
x |
1 |
3,000 |
3/16 |
375 |
2 |
|
100R2 |
x |
|
x |
1 |
5,000 |
3/16 |
1,000 |
2-1/2 |
|
100R3 |
x |
|
x |
1 |
1,500 |
3/16 |
375 |
1-1/4 |
|
100R4 |
x |
|
x |
1 |
300 |
3/4 |
35 |
4 |
|
100R5 |
x |
|
x |
1 |
3,000 |
3/16 |
200 |
3 |
|
100R6 |
x |
|
x |
1 |
500 |
3/16 |
300 |
3/4 |
|
100R7 |
x |
x |
x |
2 |
3,000 |
3/16 |
1,000 |
1 |
|
100R8 |
x |
x |
x |
2 |
5,000 |
3/16 |
2,000 |
1 |
|
100R9 |
x |
|
x |
1 |
4,500 |
3/8 |
2,000 |
2 |
|
100R10 |
x |
|
x |
1 |
10,000 |
3/16 |
2,500 |
2 |
|
100R11 |
x |
|
x |
1 |
12,500 |
3/16 |
2,500 |
2-1/2 |
|
100R12 |
x |
|
x |
3 |
4,000 |
3/8 |
2,500 |
2 |
|
100R13 |
x |
|
x |
3 |
5,000 |
3/4 |
5,000 |
2 |
|
100R14 |
x |
x |
x |
4 |
1,500 |
1/8 |
600 |
1-1/8 |
|
100R15 |
x |
|
|
3 |
6,000 |
3/8 |
6,000 |
1-1/2 |
| 100R16 | x | x | 1 | 5,000 | 1/4 | 1,625 | 1-1/4 | |
| * Температура.*: 1 = -40° to 100°C; 2 = -40° to 93°C; 3 = -40° to 121°C; 4 = -54° to 204°C | ||||||||
|
Стандарты на шланги SAE - описание и конструкция |
|
SAE 100R1
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Тип А - Состоит из внутренней трубки из маслостойкого синтетического каучука, армирующей проволочной оплетки и маслостойкого и атмосферостойкого покрытия из синтетического каучука. Для крепления синтетического каучука к проволоке поверх внутренней трубки или поверх проволочной арматуры (или и того, и другого) можно использовать слой или оплетку из подходящего материала. Тип АТ - имеет ту же конструкцию, что и тип А, за исключением крышки, предназначенной для монтажа с помощью фитингов, которые не требуют снятия крышки или какой-либо ее части. |
|
SAE 100R2
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Он состоит из внутренней трубки из маслостойкого синтетического каучука, арматуры из стальной проволоки в соответствии с указанным типом, как описано ниже, и маслостойкого и атмосферостойкого покрытия из синтетического каучука. Для крепления синтетического каучука к проволоке поверх внутренней трубки и/или поверх проволочной арматуры можно использовать слой или оплетку из подходящего материала. Тип А - Этот тип имеет две оплетки из проволочной арматуры Тип В - Этот тип имеет два спиральных слоя и одну оплетку из арматуры Тип AT - Этот тип такой же, как и тип A, но имеет крышку, предназначенную для сборки с помощью фитингов, которые не требуют снятия крышки или какой-либо ее части. Тип BT - Этот тип такой же, как и тип B, но имеет крышку, предназначенную для сборки с помощью фитингов, которые не требуют снятия крышки или какой-либо ее части. |
|
SAE 100R3
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Он оснащен внутренней трубкой из маслостойкого синтетического каучука, двумя жгутами из подходящей текстильной пряжи и маслостойким и атмосферостойким покрытием из синтетического каучука. |
|
SAE 100R4
Этот шланг следует использовать при низком давлении и вакууме, с гидравлическими жидкостями на нефтяной и водной основе, в диапазоне температур от -40° до 100°C. Он состоит из внутренней камеры из маслостойкого синтетического каучука, армирующего слоя, состоящего из тканых или плетеных текстильных волокон с подходящей спиралью из проволочного каркаса, и маслостойкого и атмосферостойкого покрытия из синтетического каучука. |
|
SAE 100R5
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Он изготовлен с внутренней трубкой из маслостойкого синтетического каучука, усиленной двумя текстильными оплетками, разделенными высокопрочной стальной проволочной оплеткой. Все оплетки пропитаны синтетической резиновой смесью, устойчивой к маслу и плесени. |
|
SAE 100R6
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Он состоит из внутренней трубки из маслостойкого синтетического каучука, одного оплетенного слоя подходящей текстильной пряжи и маслостойкого и атмосферостойкого покрытия из синтетического каучука. |
|
SAE 100R7
Этот термопластичный шланг предназначен для использования с гидравлическими жидкостями на синтетической, нефтяной и водной основе в диапазоне температур от -40° до 93°C. Он состоит из термопластичной внутренней трубки, устойчивой к гидравлическим жидкостям, с подходящим армированием синтетическими волокнами и термопластичным покрытием, устойчивым к гидравлическим жидкостям и атмосферным воздействиям. Непроводящий материал 100R7 обозначен оранжевым покрытием и соответствующей линией прокладки. Его производительность по давлению аналогична производительности 100R1. |
|
SAE 100R8
Этот термопластичный шланг высокого давления предназначен для использования с гидравлическими жидкостями на синтетической, нефтяной и водной основе в диапазоне температур от -40° до 93°C. Он состоит из термопластичной внутренней трубки, устойчивой к гидравлическим жидкостям, с подходящим армированием синтетическими волокнами и термопластичным покрытием, устойчивым к гидравлическим жидкостям и атмосферным воздействиям. Непроводящий материал 100R8 обозначен оранжевым покрытием и соответствующей линией прокладки. Его производительность по давлению аналогична производительности 100R2. |
|
SAE 100R9
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Тип А - Этот тип состоит из внутренней трубки из маслостойкого синтетического каучука, четырех спиральных слоев проволоки, намотанных в чередующихся направлениях, и маслостойкого и атмосферостойкого покрытия из синтетического каучука. Поверх внутренней трубки и/или поверх проволочной арматуры может быть нанесен слой или оплетка из подходящего материала для крепления синтетического каучука к проволоке. Тип AT - Этот тип имеет ту же конструкцию, что и тип A, но имеет крышку, предназначенную для сборки с помощью фитингов, которые не требуют снятия крышки или какой-либо ее части. |
|
SAE 100R10
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Тип А - Этот тип состоит из внутренней трубки из маслостойкого синтетического каучука, четырех спиральных слоев толстой проволоки, намотанных в чередующихся направлениях, и маслостойкого и атмосферостойкого покрытия из синтетического каучука. Поверх внутренней трубки и/или поверх проволочной арматуры может быть нанесен слой или оплетка из подходящего материала для крепления синтетического каучука к проволоке. Тип AT - Этот тип имеет ту же конструкцию, что и тип A, но его крышка предназначена для сборки с помощью фитингов, которые не требуют снятия крышки или какой-либо ее части. |
|
SAE 100R11
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 100°C. Он состоит из внутренней трубки из маслостойкого синтетического каучука, шести спиральных слоев толстой проволоки, намотанных в чередующихся направлениях, и маслостойкого и атмосферостойкого покрытия из синтетического каучука. Поверх внутренней трубки и/или поверх проволочной арматуры может быть нанесен слой или оплетка из подходящего материала для крепления синтетического каучука к проволоке. |
|
SAE 100R12
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 121°C. Он состоит из внутренней трубки из маслостойкого синтетического каучука, четырех спиральных слоев толстой проволоки, намотанных в чередующихся направлениях, и маслостойкого и атмосферостойкого покрытия из синтетического каучука. Поверх внутренней трубки и/или поверх проволочной арматуры может быть нанесен слой или оплетка из подходящего материала для крепления синтетического каучука к проволоке. |
|
SAE 100R13
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной и водной основе в диапазоне температур от -40° до 121°C. Он состоит из внутренней трубки из маслостойкого синтетического каучука, за которой следуют несколько спиральных слоев толстой проволоки, намотанных в чередующихся направлениях, и завершается маслостойким и атмосферостойким покрытием из синтетического каучука. Поверх внутренней трубки и/или поверх проволочной арматуры может быть нанесен слой или оплетка из подходящего материала для крепления синтетического каучука к проволоке. |
|
SAE 100R14
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной, синтетической и водной основе в диапазоне температур от -54° до 204°C. Тип А - Этот тип состоит из внутренней трубки из политетрафторэтилена (PTFE), армированной одинарной оплеткой из нержавеющей стали типа 303XX. Тип В - Этот тип имеет ту же конструкцию, что и тип А, но обладает дополнительной особенностью - электропроводящей внутренней поверхностью, предотвращающей накопление электростатического заряда. |
|
SAE 100R15
Этот шланг следует использовать с гидравлическими жидкостями на нефтяной основе в диапазоне температур от -40° до 121°C. Он состоит из внутренней трубки из маслостойкого синтетического каучука, нескольких спиральных слоев толстой проволоки, намотанных в чередующихся направлениях, и резиновой крышки, устойчивой к маслу и атмосферным воздействиям. Поверх или внутри внутренней трубки и/или поверх проволочной арматуры может быть использован слой или оплетка из подходящего материала для крепления синтетического каучука к проволоке. |
|
|
|
Размер приборной панели и номинальное рабочее давление, фунтов на квадратный дюйм |
||||||||||||||
|
3 |
|
5 |
-6 |
.8 |
.1O |
-12 |
-16 |
-ID |
-Z4 |
.32 |
-40. |
4£ |
-66 |
.bé |
||
|
100k1 |
-40to 212 |
362S |
3275 |
3125 |
2600 |
2325 |
19IAI |
1525 |
1275 |
925 |
725 |
600 |
|
|
|
|
|
UR2 |
-40to212 |
|
|
4800 |
4IXI0 |
3625 |
|
1825 |
|
1175 |
|
|
|
|
||
|
1uuR3 |
-40t0212 |
|
12d0 |
|
1J2S |
1\XI0 |
875 |
750 |
565 |
375 |
|
|
|
|
|
|
|
100R4 |
-40to212 |
|
|
|
|
|
|
3 €I |
ZOO |
200 |
150 |
100 |
62 |
56 |
45 |
35 |
|
100R6 |
-40 \o 212 |
SC i |
4¢XI |
4tXi |
400 |
s00 |
350 |
3‹Xi |
|
|
|
|
|
|
|
|
|
1fltJlt7 |
-40 to 200 |
|
2750 |
|
2250 |
2£D0 |
15IAi |
1250 |
ltXXi |
|
|
|
|
|
|
|
|
1tX¥t6 |
-46to CXI |
|
|
4IXI0 |
3600 |
2750 |
2250 |
2\¥XI |
|
|
|
|
|
|
|
|
|
JtJ0R12 |
•40to 250 |
|
|
|
40£›0 |
4000 |
40IAi |
4QO |
4£XXi |
3000 |
Z5‹AI |
2SIAi |
|
|
|
|
|
1IXiR13 |
-so to zso |
|
|
|
saAi |
sooo |
|
uXXi |
s‹xAi |
|
|
|
|
|
|
|
|
J0uR14 |
-s‹ ‹ +xi |
|
|
|
s‹x› |
ax› |
‹xi |
axi |
ex› |
|
|
|
|
|
|
|
|
1IXiR15 |
-40 to 2$0 |
|
|
|
azXXi |
6tXKi |
|
|
6tXKi |
6‹XKi |
|
|
|
|
|
|
|
1M)k16 |
-40 to 212 |
|
StX0 |
|
4000 |
3M›0 |
2750 |
2zS0 |
2IXI0 |
|
|
|
|
|
|
|
|
100R17 |
-4oio 212 |
|
sxo |
sea |
za›o |
sama |
|
so:a |
|
|
|
|
|
|
|
|
|
J00R18 |
•40to ZOO |
30‹AI |
2750 |
25\Xi |
2ZS0 |
2000 |
|
1250 |
1QXi |
|
|
|
|
|
|
|
|
1tXJR19 |
-40 to 212 |
|
4QX/ |
|
4IXI0 |
4tXAI |
40IAI |
4£XQ |
|
|
|
|
|
|
|
|
|
’ Указанные значения давления соответствуют размерам SAE 100RS 1,12, 1,38 и 1,81 дюйма. ID, соответственно. |
||||||||||||||||
