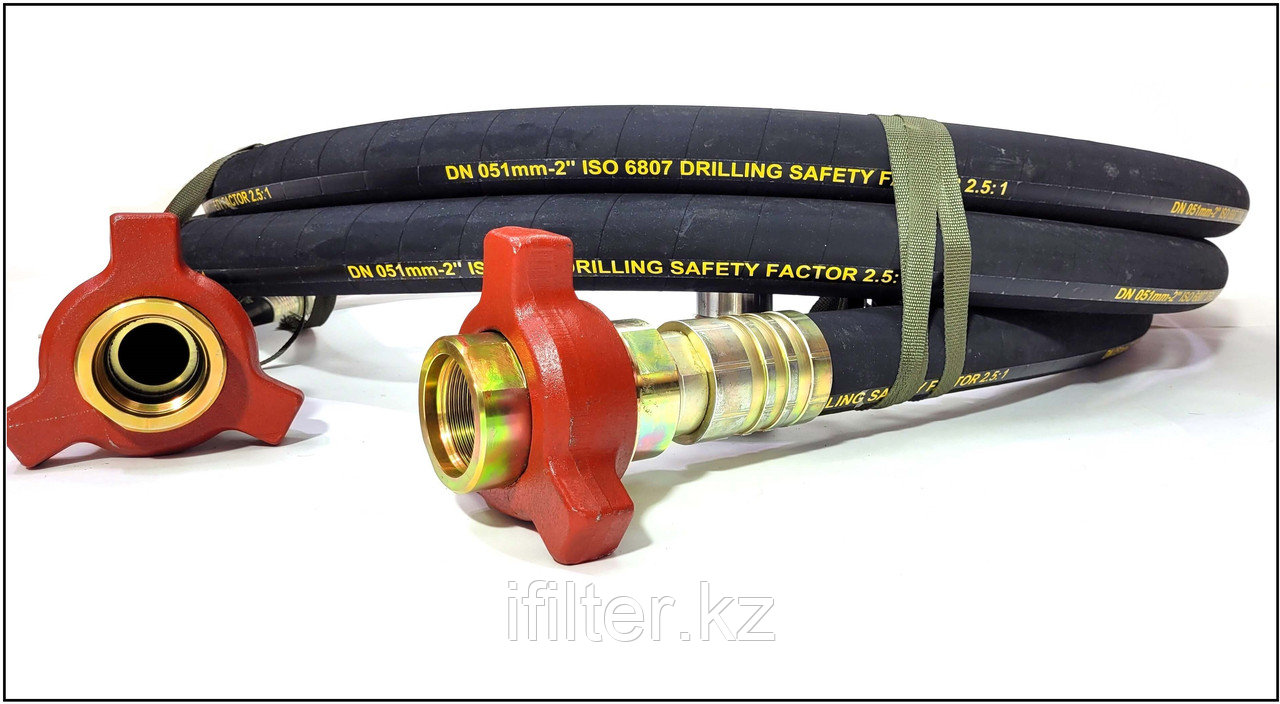

БУРОВЫЕ РУКАВА ВЫСОКОГО ДАВЛЕНИЯ ОТ ПРОИЗВОДИТЕЛЯ
Область применения
ВД применяются на буровых установках в качестве гибких трубопроводов для подачи под высоким давлением (до 700 Атм) воды, цементных и глинистых растворов с содержанием нефти до 20%.
Возможно использование рукавов в качестве магистральных трубопроводов и при изготовлении бурового оборудования.
Конструкция рукава РВД
Рукав для бурения состоит из внутреннего маслобензостойкого и наружного абразивостойкого резиновых слоёв и силового каркаса из латунированного металлокорда с промежуточными резинотканевыми слоями.
Допускается эксплуатация в районах с умеренным и тропическим климатом при температуре воздуха от -50 до +50°С и рабочей среды до +80°С.
Гарантийный срок эксплуатации
Гарантийный срок хранения рукавов высокого давления РВД – 2 года в условиях умеренного и холодного климата, в условиях тропического климата – 1,5 года с момента изготовления.
Гарантийная наработка – 1000 ч, в условиях умеренного и холодного климата и 600 ч в условиях тропического климата
Возможно изготовление буровых рукавов РВД нестандартных размеров до 25м включительно
Буровые рукава и концевая арматура (присоединительные размеры)
| Условный диаметр | Давление рабочее, атм. | Радиус изгиба, мм |
|---|---|---|
| 38 | 185 | 560,00 |
| 38 | 290 | 560,00 |
| 50 | 150 | 700,00 |
| 50 | 250 | 700,00 |
| 50 | 300 | 700,00 |
| 50 | 350 | 700,00 |
| 64 | 350 | 1 100,00 |
| 76 | 150 | 760,00 |
| 76 | 200 | 800,00 |
| 76 | 250 | 1 200,00 |
| 76 | 300 | 1 200,00 |
| 76 | 350 | 1 200,00 |
| 76 | 700 | 1 400,00 |
| 89 | 300 | 1 300,00 |
| 100 | 250 | 1 400,00 |
| 100 | 300 | 1 400,00 |
| 100 | 350 | 1 400,00 |
| 100 | 700 | 1 600,00 |
Буровые рукава комплектуются концевой арматурой (резьбовые присоединения БРС)
| Условный диаметр | ГОСТ 6211-81 | ГОСТ 633-80 | ANSI/ASME В1.20.1 |
|---|---|---|---|
| 38 | НКТ 60 | ||
| 50 | R2 | НКТ 60;73 | NPT2,5 |
| 64 | R2 | НКТ 60;73;89 | NPT3 |
| 76 | R4 | НКТ 73;89;102;114 | NPT4 |
| 100 | R4;5 | НКТ 102;114 | NPT5 |
Концевая металлическая арматура
| Наименование | Условный проход в дюймах | Присоединительная резьба | Резьба гайки БРС |
|---|---|---|---|
| БРС-2-D65-CnTr100-12,7 | 2 | ф65 под приварку | CnTr100x12,7 |
| БРС-2''-НКТ60-CnTr100-12,7 | 2 | НКТ60 ГОСТ 633-80 | CnTr100x12,7 |
| БРС-2,5''-НКТ73-Cn110х12 | 2,5 | НКТ73 ГОСТ 633-80 | Cn110x12 |
| БРС-2,5''-НКТ73-Tr110*12 | 2,5 | НКТ73 ГОСТ 633-80 | Tr110x12 |
| БРС-3''-НКТ89-Cn130x12 | 3 | НКТ89 ГОСТ 633-80 | Cn130x12 |
| БРС-3,5''-НКТ102-Cn145x16 | 3,5 | НКТ102 ГОСТ 633-80 | Cn145x16 |
| БРС-4''-D132-Cn160x16 | 4 | ф132 под приварку | Cn160x16 |
| БРС-4''-Rc4-Cn160x16 | 4 | Rc4 ГОСТ 6211-81 | Cn160x16 |
| БРС-5''-D159-Cn188x16 | 5 | ф159 под приварку | Cn188x16 |
| БРС-8''-D220-Cn260x16 | 8 | ф220 под приварку | Cn260x16 |
Мы будем рады ответить на ваши вопросы и помочь вам выбрать РВД, которые подойдут именно вам.
Работаем по всему Казахстану и СНГ.
Для заказа просим написать в мессенджер.
