ВОЗДУШНО-МАСЛЯНЫЕ СЕПАРАТОРЫ FAI FILTRI

ВОЗДУШНО-МАСЛЯНЫЕ СЕПАРАТОРЫ FAI FILTRI

Fai Filtri предлагает эффективные и инновационные решения в области фильтрации для дорожно-строительной техники, сельского хозяйства, промышленности, компрессоров и электро- эрозионных станков.



Производство компании достигает 3 миллионов штук ежегодно, разделенных на пять различных диапазонов продукции. Более 8000 постоянных клиентов по всему миру. 80% поставляется на экспорт и 20% на внутренний рынок. Fai Filtri обладает как сетью дистрибьюторов и дилеров по всему миру, так и представлен собствен-ными филиалами: Fai Filtri Canada, Fai Filtri USA и Fai Filtri Malaysia.
Гибкий подход, забота о клиентах и постоянное самосовершенствование наряду с инвестированием Fai Filtri стали ключевыми моментами для постоянного роста компании и ее присутствия на мировых рынках. Одним из недавних вложений в производство стал монтаж новой высокопроизводительной линии по выпуску сепараторов, для компрессорной техники - ключевого производства Fai Filtri. Установка полностью автоматизированной линии со 100% контролем качества дало увеличение производительности на 1,7 миллиона центрифуг в год. Fai Filtri также увеличили уровень складских запасов самой ликвидной продукции, обеспечивая время доставки в течение 48 часов с момента заказа.

Fai Filtri находится в полном взаимодействии со своими клиентами: устранение проблем, развитие новых проектов, оптимальное управление производством и сокращение времени доставки всегда были одними из основных приоритетов компании. Fai Filtri, A Quality Filtration Company.

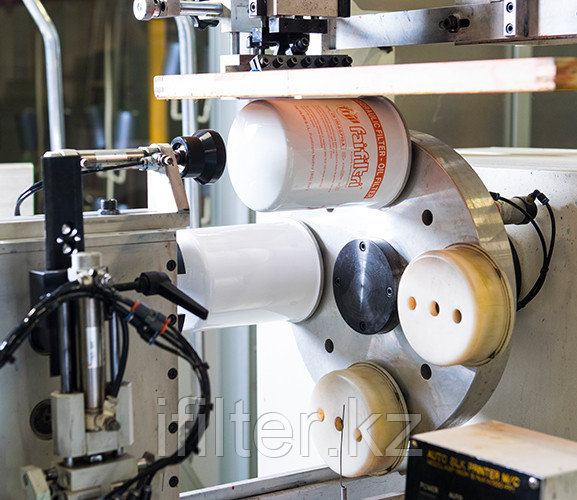

Фабрика Fai Filtri в Pontirolo Nuovo (BG) - Италия

Завод Pontirolo Nuovo (BG) - Италия
Площадь складского помещения - 4000 кв.м
Площадь производственного цеха - 7000 кв.м





ВОЗДУШНО-МАСЛЯНЫЕ СЕПАРАТОРЫ FAI FILTRI. ОБЛАСТЬ ПРИМЕНЕНИЯ

ВОЗДУШНО-МАСЛЯНЫЕ СЕПАРАТОРЫ FAI FILTRI

Современное производство сложно представить без пневматического оборудования. Энергия сжатого воздуха широко применяется практически во всех отраслях промышленности, что обусловлено просто­той систем, надежностью работы в широком диапазо­не температур, быстротой срабатывания и скоростью исполнительных органов, экономичностью (т.к. рабо­чей средой является воздух), и, что крайне важно в современных реалиях, экологичностью.
Иногда, в условиях повышенных требований по пожарной безо­пасности, применение пневматики является един­ственно возможным вариантом (работа в шахтах, на химическом производстве и др.).
Важным звеном в цепочке производственных процессов по сжатию и подготовке воздуха является сепаратор, главная функция которого - отделение частиц масла от воздуха для предотвращения преждевременного выхода из строя пневмомагистралей, исполнительных органов, снижения расхода смазочных материалов и загрязнения окружающей среды.

Компания Fai Filtri осуществляет поставки сепараторов на конвейеры многих именитых производителей компрес­сорного оборудования, и на вторичный рынок для обеспечения качественного обслуживания техники.
Воздушно-масляные сепараторы Fai Filtri разработаны и производятся по современным стандартам с применени­ем инновационных материалов, что обеспечивает высочайшее качество продукции.



МЕХАНИЗМ РАБОТЫ СЕПАРАТОРОВ FAI FILTRI

МЕХАНИЗМ РАБОТЫ СЕПАРАТОРОВ FAI FILTRI

В процессе сжатия воздуха в блоке компрессора воздух смешивается с маслом, обеспечивающим смазку винтовых шнеков или лопаток (в зависимости от типа компрессора). Затем воздух направляется в корпус сепаратора, куда попадает одним из трех альтернативных способов, заложенных конструкцией производителя. Основное количество масла отделяет¬ся за счет центробежных сил при попадании на стенки бака сепаратора или на дно элемента сепаратора с внешней стороны. Затем содержащиеся в воздухе микроскопические капельки масла (диаметром менее одного миллиметра), проходя через первый слой из боросиликатного синтетического материала элемента сепаратора, коалесцируются (собираются) в капли большего диаметра.

Попадая во второй слой из специального полиэстрового волокна, капли под действием гравитации стекают на дно сепаратора, откуда через дренажную трубку поступают к основному объему масла.

Также на всех этапах происходит удаление твердых механических примесей.



ВИДЫ СЕПАРАТОРОВ FAI FILTRI

Компания Fai Filtri выпускает сепараторы двух основных видов:

  • Компактная «spin-оп» (навинчиваемого типа) серия. Применяется при потоке от 0,6 до 7 м3/мин
  • Серия «basket» (корзинного или погружного) типа. Применяется при потоке от 2 до 45 м3/мин



СЕПАРАТОРЫ НАВИНЧИВАЕМОГО ТИПА FAI FILTRI (SPIN-ON)

Одной из самых простых и удобных в эксплуатации является серия сепараторов «навинчиваемого» («spin-оп») типа.

Внешне данные сепараторы выглядят как традиционный масляный фильтр, однако внутри рассчитанного на эксплуатацию при высоком давлении корпуса фильтра располо¬жены несколько слоев специального фильтрующего материала.
Данный тип сепаратора крайне прост при замене во время обслуживания, но имеет относительно узкий диапазон производительности.



МАТЕРИАЛЫ СЕПАРАТОРА НАВИНЧИВАЕМОГО ТИПА FAI FILTRI

Корпус сепаратора - оцинкованная листовая сталь.
Дно сепаратора - сталь с гальваническим покрытием.
Уплотнения (в стандартной комплектации) из нитрильного каучука. По требованию заказчика оно может быть заменено на уплотнение из витона или другого материала.



ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ СЕПАРАТОРА FAI FILTRI

Перепад давления, при котором наступает разруше­ние внутреннего элемента сепаратора, должен быть не менее 5 бар. Испытания выполняются согласно ISO 2941. Сопротивление осевым деформациям тестируется по ISO 3723. Элементы проходят «пузырьковый тест» («bubble test») по ISO 2942.



РАБОЧЕЕ ДАВЛЕНИЕ ФИЛЬТРА  FAI FILTRI

Сепараторы Fai Filtri спроектированы для работы при давлении до 16 бар.
Каждое изделие проходит испы­тания согласно ISO 3724, по которому сепараторы должны выдерживать минимум 50000 циклов повы­шения давления до 20 бар и снижения его до нуля (0-20-0) с частотой 1 Гц.



НОМИНАЛЬНЫЙ ПОТОК СЕПАРАТОРА НАВИНЧИВАЕМОГО ТИПА FAI FILTRI

При рабочем давлении в 7 бар, в линейке Fai Filtri доступны сепараторы с номинальным потоком от 0,6 до 7 м3/мин.



РАБОЧАЯ ТЕМПЕРАТУРА СЕПАРАТОРА FAI FILTRI

Сепараторы предназначены для эксплуатации при температуре от -35 до +120 °C



СЕРВИСНЫЙ ЦИКЛ СЕПАРАТОРА FAI FILTRI

Фильтр следует менять при достижении перепада давления в 1-1,2 бара.

Исследования показывают, что при эксплуатации в номинальных условиях сред­ний срок службы элемента достигает нескольких тысяч часов.

Увеличение потока, загрязнение сепара­тора механическими примесями из-за низкого каче­ства очистки поступающего воздуха или большого количества продуктов износа в масле ведут к росту перепада давления на элементе и снижению продол­жительности эффективного использования.



СЕПАРАЦИОННЫЕ СВОЙСТВА НАВИНЧИВАЕМОГО СЕПАРАТОРА FAI FILTRI

При эксплуатации компрессора без превышения заданного номинального потока, содержание частиц масла после сепаратора не превышает 1-3 ppm.



ПЕРЕПАД ДАВЛЕНИЯ СЕПАРАТОРА FAI FILTRI

ПЕРЕПАД ДАВЛЕНИЯ СЕПАРАТОРА FAI FILTRI

Отклонение от номинального потока (%)

На новом фильтре при номинальном потоке и рабочем давлении 7 бар, перепад давления составляет 0,2 бар. Влияние скорости потока на перепад давления пред­ставлено на графике.



ПЛОЩАДЬ ПОВЕРХНОСТИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА НАВИНЧИВАЕМОГО СЕПАРАТОРА FAI FILTRI



ПЛОЩАДЬ ПОВЕРХНОСТИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА НАВИНЧИВАЕМОГО СЕПАРАТОРА FAI FILTRI
Тип фильтра Площадь фильтру­ющей поверхности Тип фильтра Площадь фильтру­ющей поверхности
DSP 06.0    1590 ст2 DSP 85.0 5690 ст2
DSP 12.0 2065 ст2 DSP 90.0 9460 ст2
DSP 50.0 3190 ст2 DSP 300.0 6380 ст2
DSP 60.0 3840 ст2  DSP 400.0 13680 ст2
DSP 70.0   5440 ст2 DSP 500.0   21000 ст2



ИНФОРМАЦИЯ О РАЗМЕРАХ НАВИНЧИВАЕМОГО СЕПАРАТОРА FAI FILTRI



ИНФОРМАЦИЯ О РАЗМЕРАХ НАВИНЧИВАЕМОГО СЕПАРАТОРА FAI FILTRI

Тип фильтра

A

В

C

D

H

Поток м3/мин

DSP 06.0

M22xl,5

62

72

78

93

0,6

DSP 12.0

M22xl,5

62

72

78

125

1

DSP 50.0

M24xl,5

62

72

95

148

1,5

DSP 60.0

M24xl,5

62

72

95

175

1,8

DSP 70.0

M24xl,5

62

72

95

213

2

DSP 85.0

M32xl,5

92

102

109

177

3

DSP 90.0

M32xl,5

92

102

109

263

4

DSP 300.0

M39xl,5

101

110

137

174

3

DSP 400.0

M39xl,5

101

110

137

307

5,5

DSP 400.6

l"l/2-16 UNF

101

110

137

307

5,5

DSP 500.0

M39xl,5

101

110

137

340

7

DSP 500.L

M45x2

101

110

137

340

7

ИНФОРМАЦИЯ О РАЗМЕРАХ СЕПАРАТОРА FAI FILTRI



СЕПАРАТОРЫ ПОГРУЖНОГО ТИПА FAI FILTRI

СЕПАРАТОРЫ ПОГРУЖНОГО ТИПА FAI FILTRI



Сепараторы погружного типа, в отличие от навинчиваемого, имеют значительно большие возможности по пропуск­ной способности, что и определяет их широкое применение в промышленности.
Помимо отличий в размерах и формах, связанных с различными условиями эксплуатации, конструкций компрессоров и т.д., различают два основ­ных типа погружных сепараторов: стандартный и глубинный («depth»).



В зависимости от типа фланца, Fai Filtri выпускает следующие виды сепараторов:

  • DFF (без крепежных отверстий во фланце)
  • DFN (с крепежными отверстиями во фланце)
  • DFE (с выемками под крепеж по внешнему диаметру фланца)
  • DCC (без фланца)



СТАНДАРТНЫЕ СЕПАРАТОРЫ ПОГРУЖНОГО ТИПА FAI FILTRI

Стандартные сепараторы, в различных англоязычных источниках имеющие различные названия «conventional» (англ. Традиционный) или «wrap» (англ. Обертывать), конструктивно состоят из двух или трех фильтрующих слоев, которые «намотаны» на стальное основание.

Первый слой - боросиликатный синтетический материал различной толщины и размером пор, устойчивый к высоким температурам и смазкам. Он обеспечивает задержание механических частиц и коалесцирование (слияние) мельчай­ших капель масла в более крупные.

Второй слой состоит из специального полиэстрового волокна, по которому укрупненные капли масла под действием гравитации стекают на дно сепаратора.

В особо тяжелых условиях эксплуатации дополнительно устанавливается слой предварительной очистки, защищаю­щий два основных слоя от быстрого засорения.



ГЛУБИННЫЕ СЕПАРАТОРЫ ПОГРУЖНОГО ТИПА FAI FILTRI

Одним из способов увеличения грязеемкости сепаратора, при сохранении заданных габаритов, является укладка предварительно гофрированного фильтрующего материала, а не намотка на стальное основание, как в традицион­ном сепараторе.
Благодаря этому пропускная способность идентичного по габаритам элемента сепаратора увеличи­вается практически в 2 раза.



МАТЕРИАЛЫ СЕПАРАТОРА ПОГРУЖНОГО ТИПА FAI FILTRI

Каркас сепаратора - оцинкованная листовая сталь.
Каркас погружного сепаратора должен выдерживать достаточно высокие нагрузки и соответствовать особым требованиям по электропроводности.
Высококачественные многослойные боросиликатные, полиэстровые и синтетические фильтрующие матери­алы.



РАБОЧЕЕ ДАВЛЕНИЕ СЕПАРАТОРА ПОГРУЖНОГО ТИПА FAI FILTRI

Погружные сепараторы Fai Filtri спроектированы для работы при давлении до 17 бар (глубинные версии до 20 бар).
Все фильтры проходят испытания на перепад давле­ния, при котором наступает деформация сепаратора. Продукция данного типа выдерживает перепад давления не менее 5 бар.



НОМИНАЛЬНЫЙ ПОТОК СЕПАРАТОРА ПОГРУЖНОГО ТИПА FAI FILTRI

При рабочем давлении в 7 бар, в линейке Fai Filtri доступны сепараторы с номинальным потоком от 2 до 45 м3/мин.



РАБОЧАЯ ТЕМПЕРАТУРА СЕПАРАТОРА ПОГРУЖНОГО ТИПА FAI FILTRI

Сепараторы предназначены для эксплуатации при температуре от -35 до +120 °C.



СЕРВИСНЫЙ ЦИКЛ СЕПАРАТОРА ПОГРУЖНОГО ТИПА FAI FILTRI

Фильтр следует менять при достижении перепада давления в 1-1,2 бара. Исследования показывают, что при эксплуатации в номинальных условиях сред­ний срок службы элемента достигает нескольких тысяч часов. Увеличение потока, загрязнение сепа­ратора механическими примесями из-за низкого качества очистки поступающего воздуха или большо­го количества продуктов износа в масле ведут к росту перепада давления на элементе и снижению продол­жительности эффективного использования.



ИНФОРМАЦИЯ О РАЗМЕРАХ СЕПАРАТОРА FAI FILTRI



ИНФОРМАЦИЯ О РАЗМЕРАХ СЕПАРАТОРА FAI FILTRI
Тип фильтра А В С   D Е   F   G Н   СН Применятся для
011.1.0261   М22х1,5   М24х1,5   14 19,2 38 6 25,4 112 27 DSP 06.0
011.1.0206 М22х1,5 М24х1,5 14 19,2 38 6   25,4   135 27 DSP 12.0
011.1.0207   М24х1,5  М21х1,5   15   19,8 38 6   25,4 135 32 DSP 50.0
011.1.0207   М24х1,5   М27х1,5   15   19,8   38 6   25,4   135 32 DSP 70.0
011.1.0208   М32х1,5   М36х1,5   22   28,1   41,5 6   27,4   155   41   DSP85.0
011.1.0208 М32х1,5   М36х1,5   22  28,1 41,5  27,4   155 41 DSP 90.0
011.1.0209 М39х1,5 М42х1,5 30   35,8 47,5 7 34,4 175 46   DSP 300.0
011.1.0209 М39х1,5 М42х1,5 30   35,8 47,5 7 34,4 175 46 DSP 400.0
011.1.0218 1"1/2-1 UNF М42х1,5 30    35,8    47,5    7   34,4   175 46 DSP 400.6
