Рукава высокого давления (РВД) – это гибкие трубопроводы, предназначенные для транспортировки гидравлических жидкостей под высоким давлением. [cite: 10, 11, 12] Они играют важную роль в работе различных механизмов и оборудования, но, как и любые другие изделия, подвержены износу и повреждениям. [cite: 10, 11, 12] В данной статье мы рассмотрим основные виды и причины выхода из строя РВД, основываясь на информации из документа "Hose Troubleshooting". [cite: 10, 11, 12]
Описание: Повреждение внешнего слоя шланга в результате трения об абразивные поверхности.
Причина: Шланг трется об абразивные поверхности.
Решение: Измените маршрут шланга, чтобы он не соприкасался с абразивными поверхностями, или защитите шланг пластиковой защитой.
Описание: Разрыв шланга в месте его соединения с фитингом или другим элементом гидравлической системы.
Причина: Рабочее давление в системе превышает допустимое значение для шланга.
Решение: Проверьте рабочее давление в системе и выберите шланг, который соответствует или превышает максимальное давление в системе.
Описание: Разрыв шланга в месте обжимной муфты.
Причина: Недостаточная длина шланга для компенсации сжатия под давлением.
Решение:
* Увеличьте длину шланга, чтобы учесть сжатие под давлением.
* Увеличьте радиус изгиба шланга или установите ограничители изгиба.
* Замените шланг на правильно обжатый.

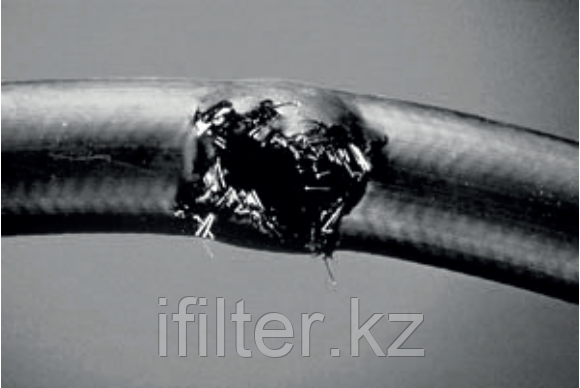

Описание: Разрыв шланга в месте его изгиба. [cite: 3]
Причина: Чрезмерный изгиб шланга или превышение минимального радиуса изгиба. [cite: 3]
Решение: Измените маршрут шланга, чтобы предотвратить чрезмерный изгиб, или убедитесь, что шланг не превышает минимальный радиус изгиба. [cite: 3]
Описание: Утечка гидравлической жидкости в месте соединения шланга с фитингом или другим элементом системы.
Причина:
* Отсутствие или повреждение уплотнительного кольца.
* Повреждение резьбы или угла седла.
* Неправильная установка муфты.
* Перетяжка или недостаточная затяжка резьбового соединения.
Решение:
* Заменить уплотнительное кольцо при необходимости.
* Проверить резьбу и углы седла на наличие повреждений и заменить соединение при необходимости.
* Установить муфту правильно, избегая повреждения резьбы.
* Использовать динамометрический ключ для правильной затяжки резьбового соединения.
Описание: Деформация шланга, вызванная его изгибом в нескольких плоскостях.
Причина: Шланг изгибается в нескольких плоскостях.
Решение:
* Замените и перенаправьте шланг, чтобы изгиб происходил только в одной плоскости.
* Используйте изогнутые трубчатые или блочные муфты и адаптеры для улучшения прокладки.
* При установке узла удерживайте опорный шестигранник, чтобы предотвратить его проворачивание и перекручивание.
